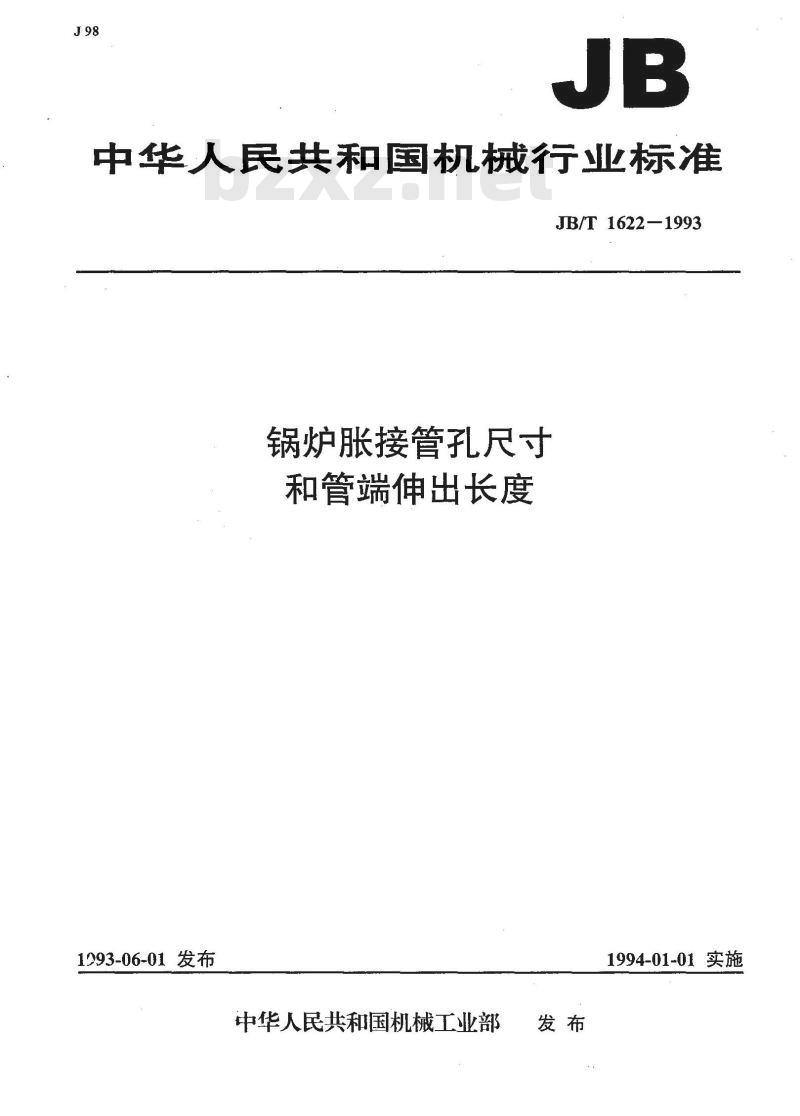

中华人民共和国机械行业标准
JB/T 1622-1993
锅炉胀接管孔尺寸Www.bzxZ.net
和管端伸出长度
1093-06-01 发布
中华人民共和国机械工业部
1994-01-01 实施

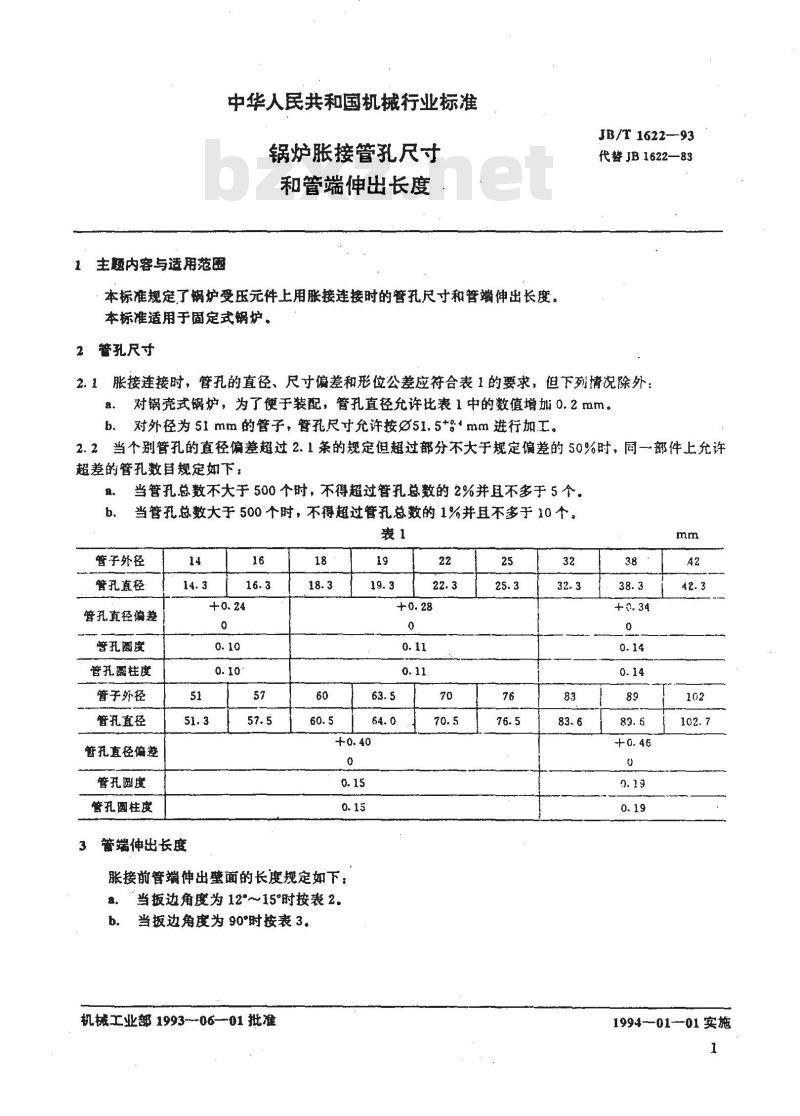

1主题内容与适用范围
中华人民共和国机械行业标准
锅炉胀接管孔尺寸
和管端伸出长度
本标准规定了锅炉受压元件上用胀接连接时的管孔尺寸和管端伸出长度，本标准适用于固定式锅炉。
管孔尺寸
JB/T 1622--93
代替JB1622—83
2.1胀接连接时，管孔的直径、尺寸偏差和形位公差应符合表1的要求，但下列情况除外：a.
对锅壳式锅炉，为了便于装配，管孔直径允许比表1中的数值增加0.2mm。b.对外径为51mm的管子，管孔尺寸允许按凸51.5+mm进行加工。2.2当个别管孔的直径偏差超过2.1条的规定但超过部分不大于规定偏差的50%时，同一部件上允许超差的管孔数目规定如下：
当管孔总数不大于500个时，不得超过管孔总数的2%并且不多于5个。b.
当管孔总数大于500个时，不得超过管孔总数的1%并且不多于10个。表1
管子外径
管孔直径
管孔直径偏
管孔圆度
管孔圆柱度
管子外径
管孔直径
管孔直径偏差
管孔圆度
管孔圆柱度

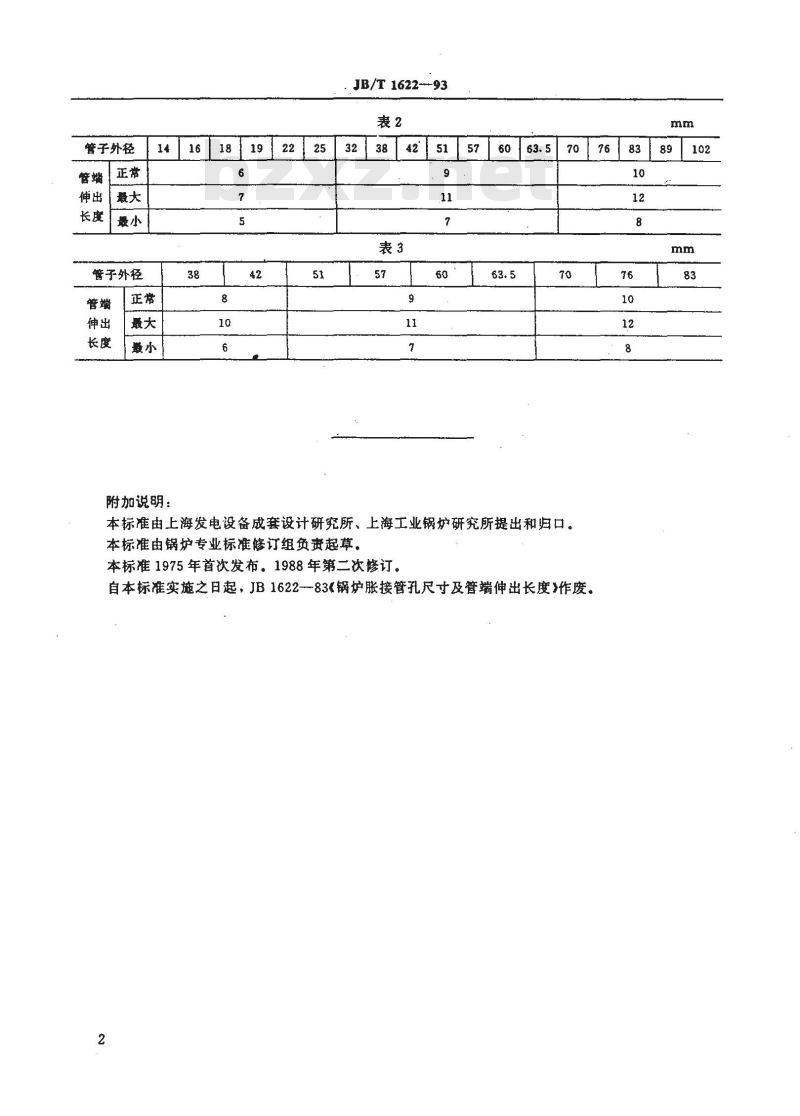

管端伸出长度
胀接前管端伸出壁面的长度规定如下：8.
当扳边角度为12°～15°时按表2。当扳边角度为90°时按表3。
机械工业部1993-06—01批准
1994--01--01 实施
管子外径
管子外径
附加说明：
JB/T 1622-93
7076183
本标准由上海发电设备成套设计研究所、上海工业锅炉研究所提出和归口。本标准由锅炉专业标准修订组负声起草。本标准1975年首次发布。1988年第二次修订。自本标准实施之日起，JB1622-83《锅炉胀接管孔尺寸及管端伸出长度》作废。2
