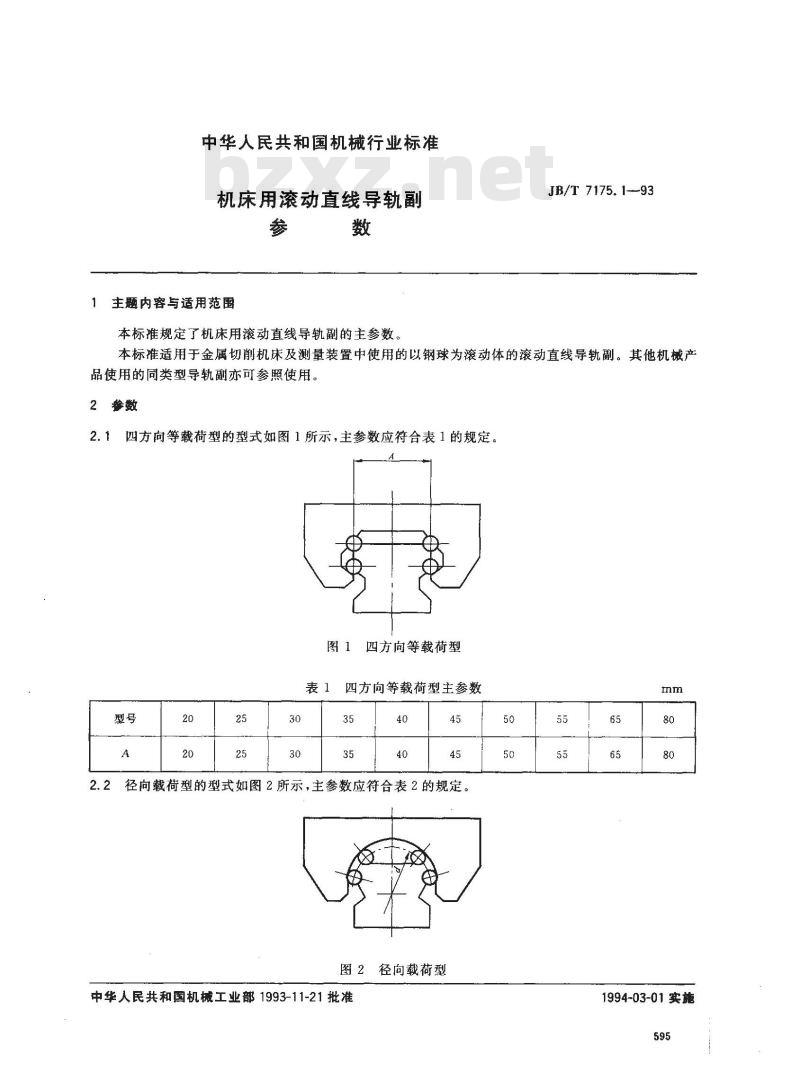

机床用滚动直线导轨副
1主题内容与适用范围
本标准规定了机床用滚动直线导轨副的主参数。JB/T 7175. 1-93
本标准适用于金属切削机床及测量装置中使用的以钢球为滚动体的滚动直线导轨副。其他机械产品使用的同类型导轨副亦可参照使用。2参数
2.1四方向等载荷型的型式如图1所示，主参数应符合表1的规定。A
图1四方向等载荷型
四方向等载荷型主参数
径向载荷型的型式如图2所示，主参数应符合表2的规定。2. 2
图2径向载荷型
中华人民共和国机械工业部1993-11-21批准50
1994-03-01实施
JB/T7175.1—93

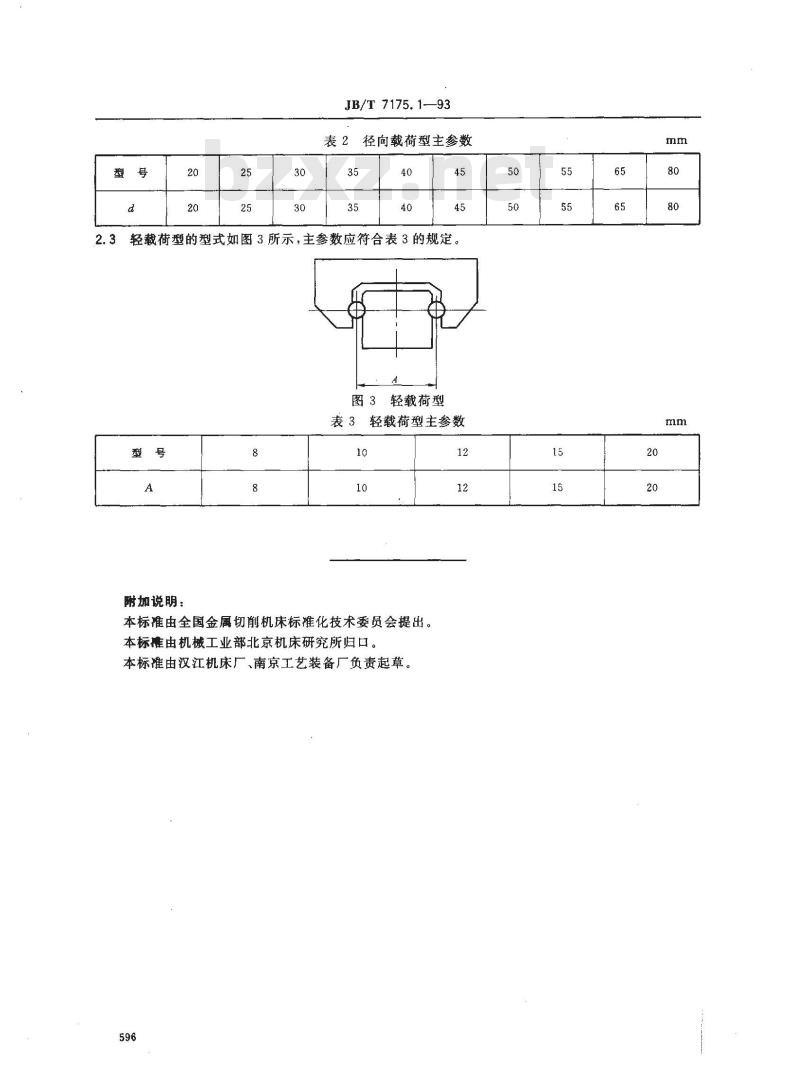

径向载荷型主参数
3轻载荷型的型式如图3所示，主参数应符合表3的规定。2.3
图3轻载荷型
表3轻载荷型主参数
附加说明：
本标准由全国金属切削机标准化技术委员会提出。本标由机械工业部北京机床研究所归口。本标准由汉江机床厂、南京工艺装备厂负责起草。596
