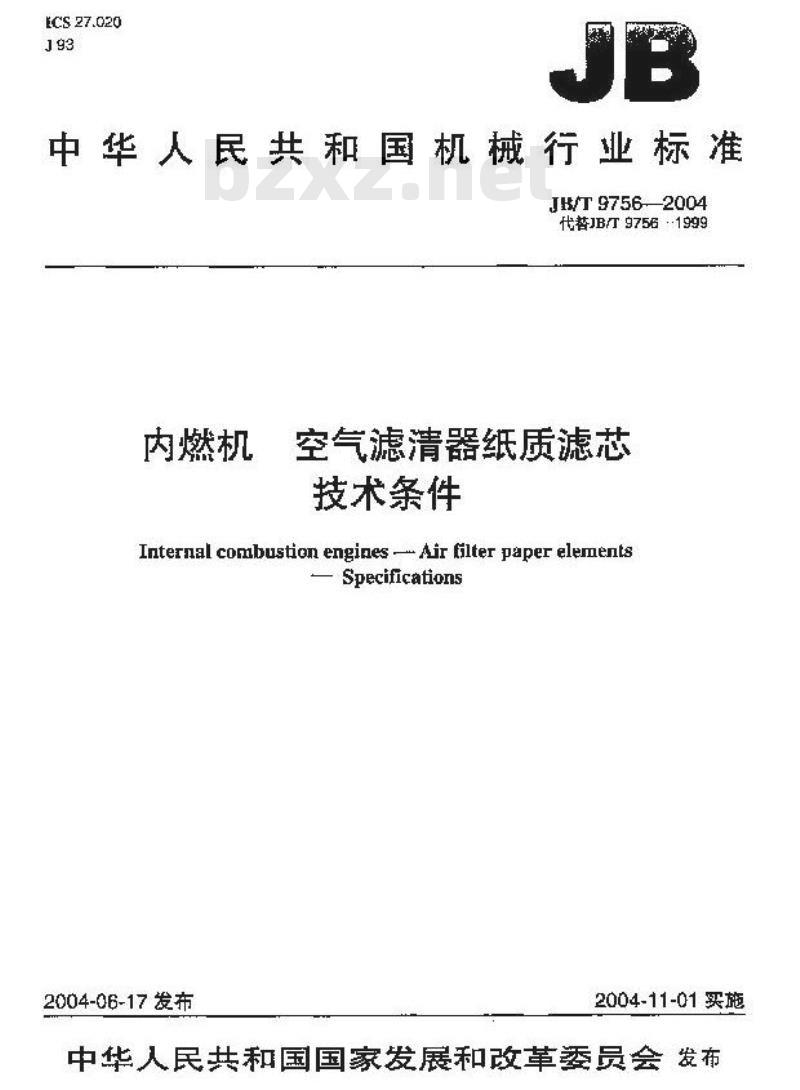

【机械行业标准(JB)】 内燃机 空气滤清器纸质滤芯 技术条件

ECS27.020
中华人民共和国机械行业标准
J97562004
代替JB9756：1999
内燃机
空气滤清器纸质滤芯
技术条件
Internal combustion engines -- Air filter paper elementsSpecifications
2004-06-17发布
2004-11-01买施
中华人民共和国国家发展和改革委员会发布前、
2规范性引用文件
3技未要求，
4试验方法和检验规则
5标志、包装、运挚和疗
滤芯结构简图及测端而的平行度公差目
JB/T9756—2004
JB/T9756—2004

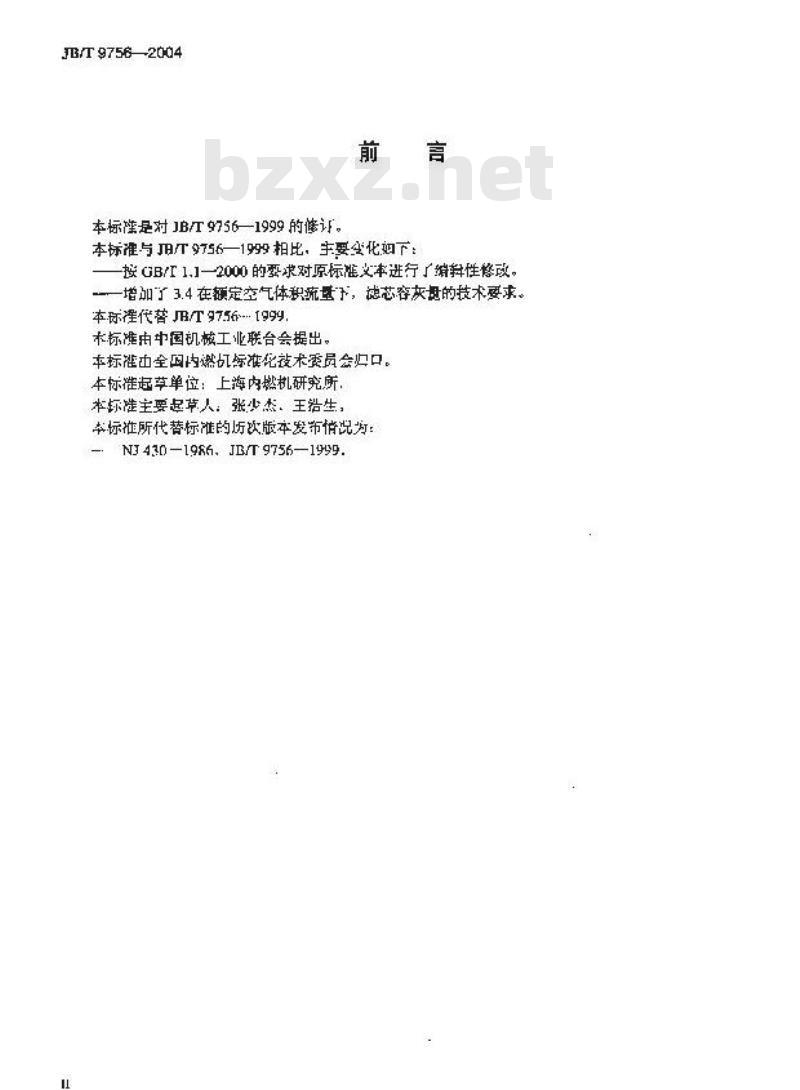

本标准是对JBT9756—1999的修计。前言
本标准与T好56一1999相比，主要4化如下：按GB/T1.1一2000的要求对原标准文率进行了错辑性修改。一增加了3.4在额定空气体积流量子，德芯容灰母的技术要求，本标准代替BT97561999.
本标准由中国机械工业联台会提出。本标准中全国内邀机标准化技术案员会归口。本标准起草单位：上海内燃机研究所，本标陡主要起草人，张少杰。王浩生，本标准所代替标准的历饮版本发布情况灯：N3430—1986.JB/T9756—1999.

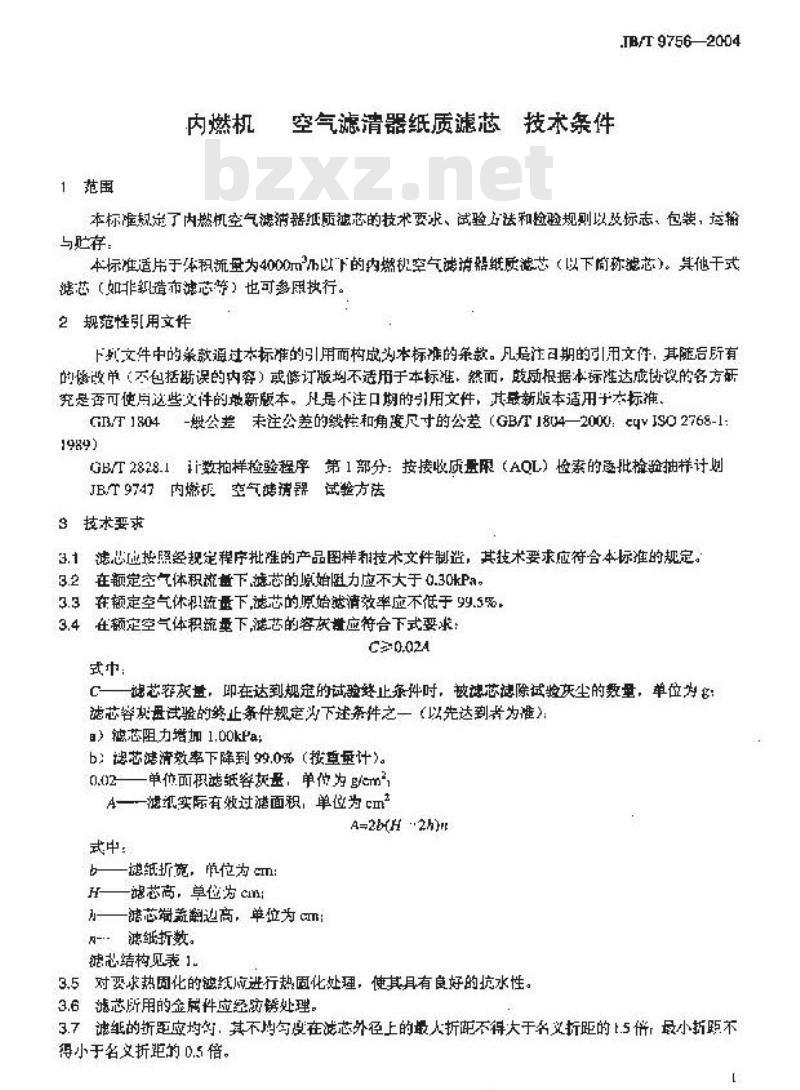

1范围
内燃机
空气滤清器纸质滤芯技术条件
.TB/T 97562004
本标准规定了内燃机空气滤器纸质滤芯的技术要求、试验击法和检验规则以改标志、包装，运输与贮存
本标准适用于本积疏蛋为4000m而以下的内端视气满游器纸质滤芯（以下简称滤芯）。其他干式携芯（如非新造市滤芯等）也可参用执行。2规范性引用文性
下如文件中的条款通过本标准的引用而构成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括断误的内容）或修订版均不适用于本标准，然而，鼓励根据本标性达成协设议的各方研究是否可使月这些义件的地新版本，凡是不注口期的用文件，其最新版本适用于本标准，GB/T1804-公差未注公差的线性和角要尺寸的公差（GB/T1804—2000：E9YJSO2768-11989)
心B/T2828.1i数拍样检验程序第1部分：按接收质量限（AQL）检索的愿批检验抽样计均JB/T9747内燃空气滤清器试验方法3技术要求
3.1滤心应按照经规定程序批谨的产品图样和技术文件制造，其技术要求应符合本标准的规定。3.2在额定空气体积流下滤芯的原始阻力应不大于.30kPa。3.3在额定空气休积流量下，滤芯的原始然清效率应不低于99.5%，3.4在额定空气体积流量下滤芯的容截应符合下式要求：C0.024
式中：
一魂芯容求量，即在达到规亲的试验终止条件时，被弹芯德除试龄灰尘的数量，单位为任滤芯容其量试验的终止条件规定为下述条件之一（以先达到者为准）：）德芯阻力增加1.00kPa;
b）涉芯滤清效率下降到99.0%（重量计)。0.02单西积满纸客灰量，单你为g%cm2A—一滤纸实际有效过港面积，单位为m”A=2bH·2h
式中：
滤纸折宽，单位为cem：
滤芯高，单位为cm
—滤芯翁差翻边高，单位为(Im
滤纸折数。
糖芯结构见表1.
3.5对要求热固化的越线成进行热固化处理，使其具有良好的抗水性。滤芯所用的金属件应经防诱处理，3.6
滤纸的折距应均均，其不地勾良在减芯外径上的最人折距不得大于名义折距的上.5倍，最小折距不得小于名义折距的0.5倍。
JB/T8756—2004

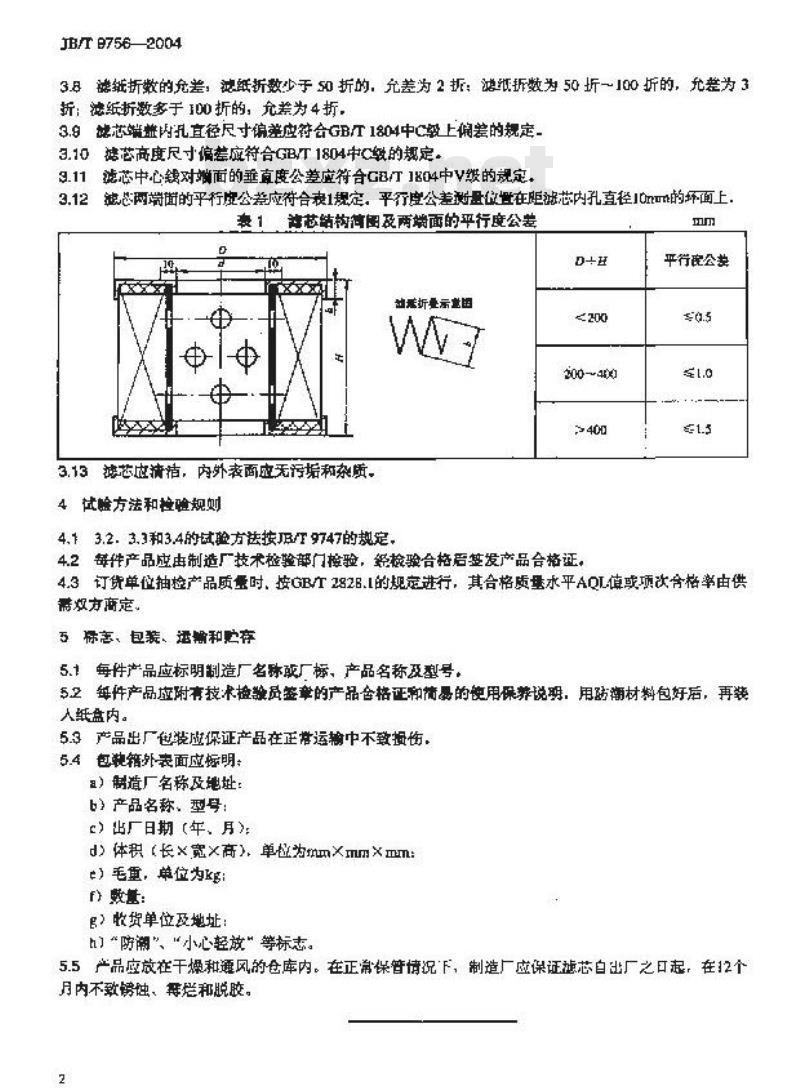

3.8滤继折数的免差，滤低折数少于50折的，充差为2拆：滤纸折数为50折～100折的，允差为3折：滤缤折数多于100折的，允差为4折，3.9战芯端整内孔直径尺寸偏差皮符合GBT1804中C级上偏差的规定3.10落芯高度尺寸偏差应符合GB/T1804中C的规定。滤芯中心钱对端面的垂直度公差店符合灯04中V然的视定9.11
范总两端面的乎行虚公应符合表1规定，平行度公差谢量位世在距滤芯内孔直径10mm的环面上，表1准芯结均摘围及两端面的平行度公差D+H
由延折受示查因
3.13被芯按满，内外表面应无污垢和杂质4试验方法和检验规则
4.13.2.3.3和3.4的试验方法按JB/T9747的规定，200
200~401
4.2每件产品应由制造厂技术检验部门接验，舒检验合格后整发产品合格证。平行院公考
4.3订货单位抽检产品质量时、按GB/T2828.1的规定进行，其合格质量水平AQL值或项次含格率由供需双方商定。
5标志、包装、运谢和购存
5.1每件产品应标明制造厂名称厂标、产品名称及型号。52每件产品放附有技术检整员签的产晶含格证和简曼的使用保养说明：用随潮材料包好后，再装人纸盘内。
5.3产品出厂包装虚保证产品在正常运中不致短施，5.4包鞭箱外表面应标明：
）制造厂名称及地址：
b产品名称、型号：
c）出厂日期（年，月）：bzxZ.net
d）体积（长×宽×商），单位为mmXmm×mm：）毛重，单位为kg:
f) 数基:
g）收货单位及地址：
h“防潮”、“小心轻放”等标志。5.5产品应放在干燥和通风的仓库内，在正需保件情况F，制造厂应保证施芯白出厂之日起，在12个月内不致榜蚀、舞烂和脱胶。
