【机械行业标准(JB)】 电机用埋置式热电阻 第2部分：铂热电阻技术要求

ICS 29, 160. 10
备案号：15624--2005
中华人民共和国机械行业标准
JB/T 10500.2--2005
电机用理置式热电阻
第2部分：铂热电阻技术要求
Embedded thermometer resistance for electrical machinesPart 2: Specification of platinum thermometer resistance2005-02-14发布
2005-08-01实施
中华人民共和国国家发展和改革委员会发布前言
规范性引用文件
基本参数
分度号。
测温范围
最大激励电流
绝缘等级.免费标准下载网bzxz
技术要求
图样及技术文件
温度传感体材料
分度特性
热循环影响
自热影响
*+-++0.-.oep.pa-.oeo-0.o+O.-o......e电电
JB/T10500.2--2005
JB/T 10500.2-2005

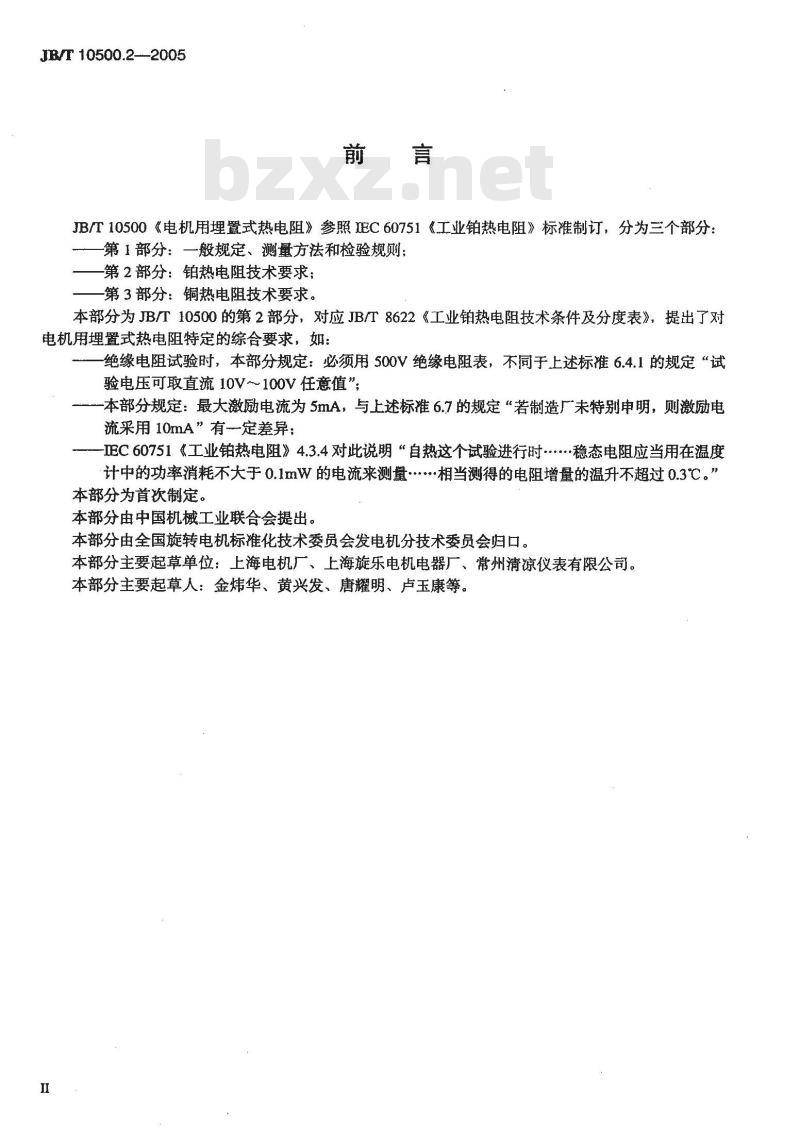

JB/T10500《电机用埋置式热电阻》参照IEC60751《工业铂热电阻》标准制订，分为三个部分：第1部分：一般规定、测量方法和检验规则；第2部分：铂热电阻技术要求：
第3部分：铜热电阻技术要求。
本部分为JB/T10500的第2部分，对应JB/T8622《工业铂热电阻技术条件及分度表》，提出了对电机用埋置式热电阻特定的综合要求，如：绝缘电阻试验时，本部分规定：必须用500V绝缘电阻表，不同于上述标准6.4.1的规定“试验电压可取直流10V～100V任意值”；本部分规定：最大激励电流为5mA，与上述标准6.7的规定“若制造厂未特别申明，则激励电流采用10mA”有定差异；
-IEC60751《工业铂热电阻》4.3.4对此说明“自热这个试验进行时稳态电阻应当用在温度计中的功率消耗不大于0.1mW的电流来测量.相当测得的电阻增量的温升不超过0.3℃。”本部分为首次制定。
本部分由中国机械工业联合会提出。本部分由全国旋转电机标准化技术委员会发电机分技术委员会归口。本部分主要起草单位：上海电机厂、上海旋乐电机电器厂、常州清凉仪表有限公司。本部分主要起草人：金炜华、黄兴发、唐耀明、卢玉康等。II
1范围
电机用理置式热电阻
第2部分：铂热电阻技术要求
JB/T10500.2—2005

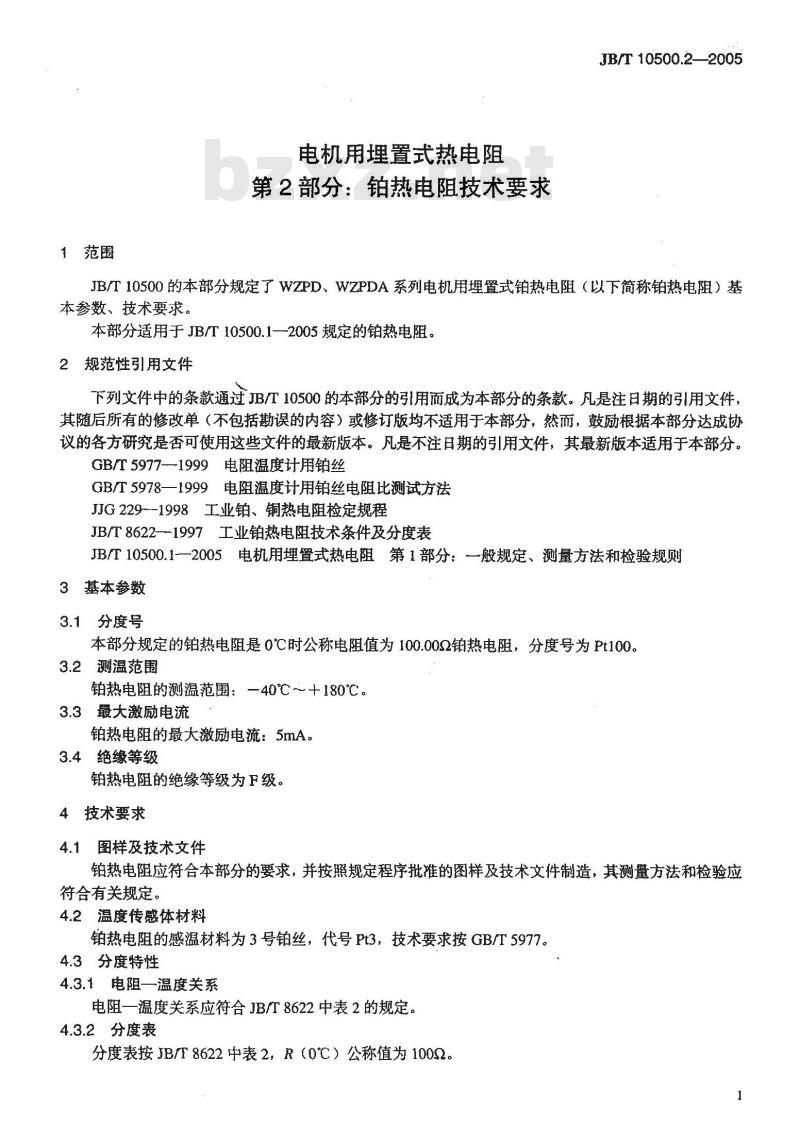

JB/T10500的本部分规定了WZPD、WZPDA系列电机用埋置式铂热电阻（以下简称铂热电阻）基本参数、技术要求。
本部分适用于JB/T10500.1—2005规定的铂热电阻。2规范性引用文件
下列文件中的条款通过JB/T10500的本部分的引用雨成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。GB/T 5977-—1999 电阻温度计用铂丝GB/T5978—1999电阻温度计用铂丝电阻比测试方法JJG229~-1998工业铂、铜热电阻检定规程JB/T8622-1997工业铂热电阻技术条件及分度表JB/T10500.1一2005电机用埋置式热电阻第1部分：一般规定、测量方法和检验规则3基本参数
3.1分度号
本部分规定的铂热电阻是0℃时公称电阻值为100.002铂热电阻，分度号为Pt100。3.2测温范围
铂热电阻的测温范围：一40℃～+180℃。3.3最大激励电流
铂热电阻的最大激励电流：5mA。3.4绝缘等级
铂热电阻的绝缘等级为F级。
技术要求
图样及技术文件
铂热电阻应符合本部分的要求，并按照规定程序批准的图样及技术文件制造，其测量方法和检验应符合有关规定。
4.2温度传感体材料
铂热电阻的感温材料为3号铂丝，代号Pt3，技术要求按GB/T5977。4.3分度特性
4.3.1 电阻一温度关系
电阻一温度关系应符合JB/T8622中表2的规定。4.3.2分度表
分度表按JB/T8622中表2，R（0℃）公称值为1002。JB/T10500.2—-2005
注：用户需要0C时公称电阻值为10.00Q的铂热电阻，分度号为Pt10时，应按JB/T8622-1997中表1制造。4.3.3允差

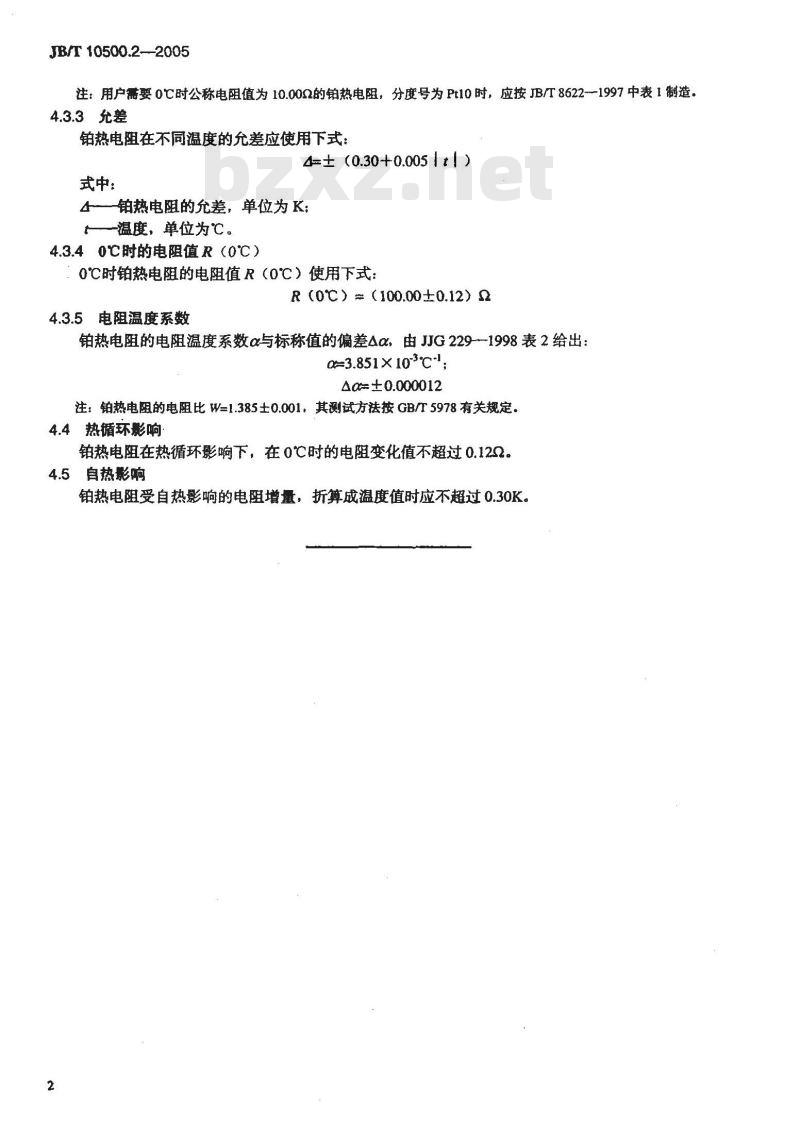

铂热电阻在不同温度的允差应使用下式：4±（0.30+0.005/t1）
式中：
4铂热电阻的允差，单位为K；
一温度，单位为℃。
4.3.40℃时的电阻值R（0℃）
0℃时铂热电阻的电阻值R（0℃）使用下式：R（0℃）=（100.00±0.12）2
4.3.5电阻温度系数
铂热电阻的电阻温度系数α与标称值的偏差Aα，由JJG229-1998表2给出：α=3.851× 103℃ ;
Acx=±0.000012
注：铂热电阻的电阻比W=1.385士0.001，其测试方法按GB/T5978有关规定4.4热循环影响
铂热电阻在热循环影响下，在0℃时的电阻变化值不超过0.122。4.5自热影响
铂热电阻受自热影响的电阻增量，折算成温度值时应不超过0.30K。
