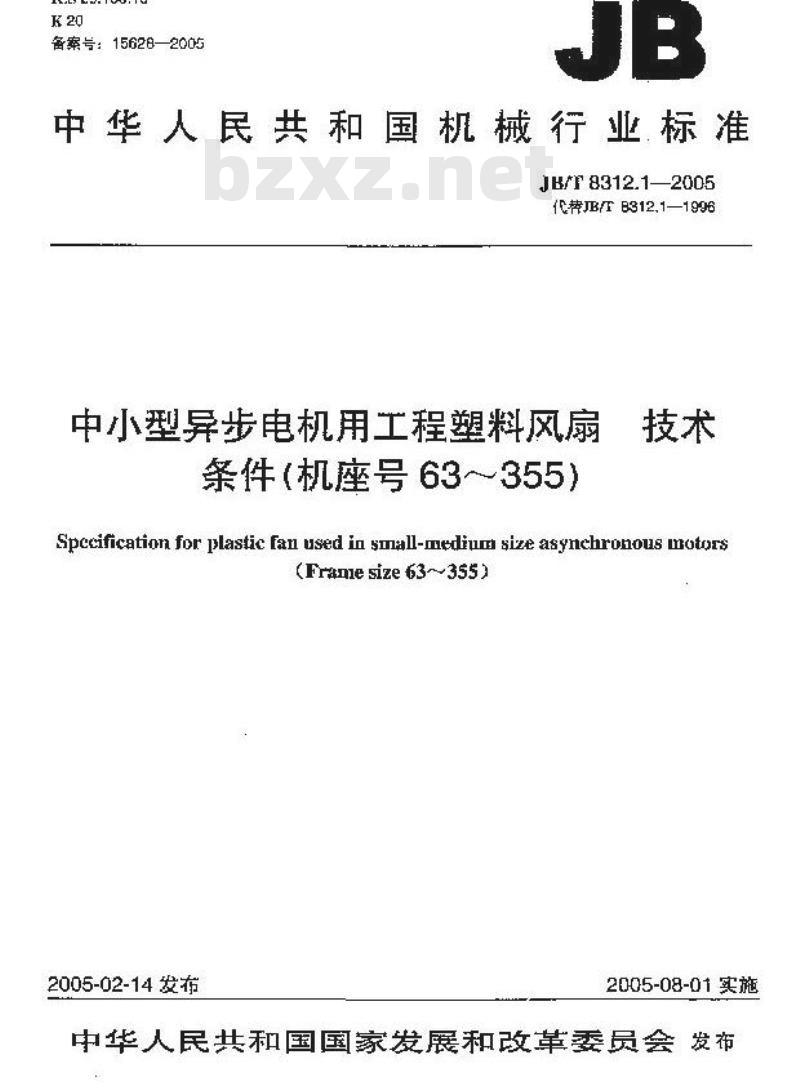

【机械行业标准(JB)】 中小型异步电机用工程塑料风扇 技术条件(机座号63～355)

Is29.160.10
备案号：15628—2005
中华人民共和国机械行业标准
JB/F8312.1—2005
代带B/TB312.1—1996
中小型异步电机用工程塑料风扇条件（机座号63355）
Spceification for plastic fan used in small-medium size asynchronous motors(Franiesize63~3s5)
2005-02-14发布
2005-08-01实施

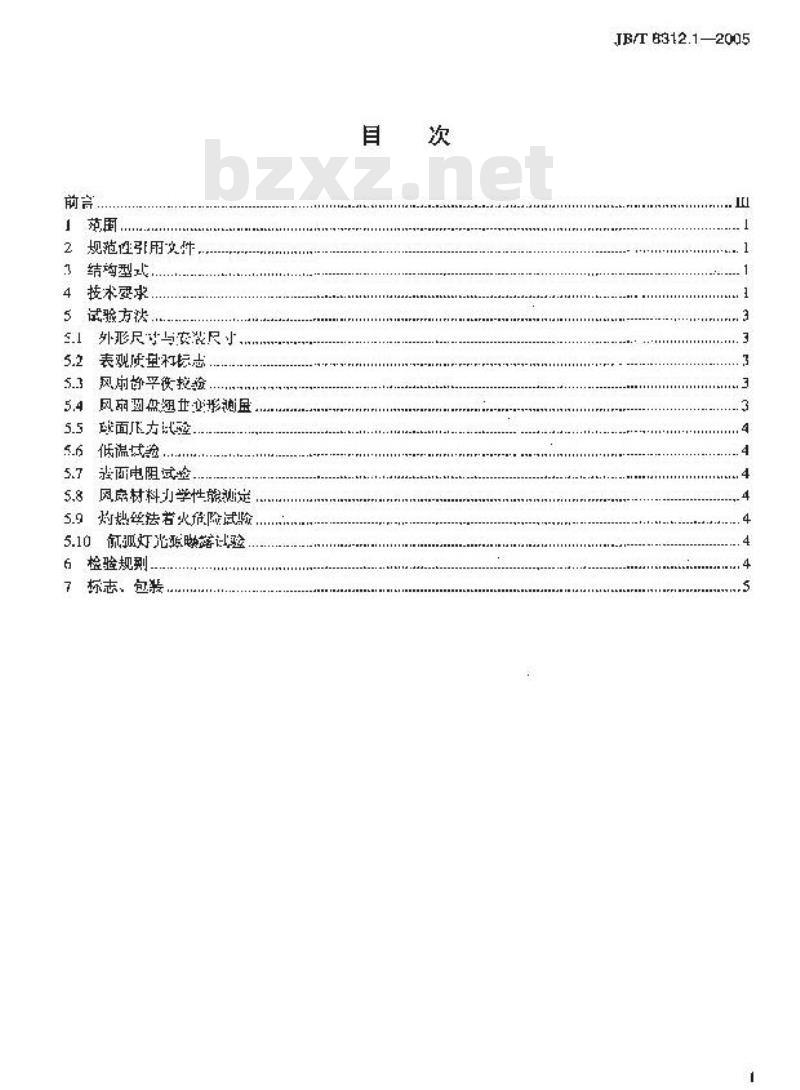

中华人民共和国国家发展和改革委员会发布前言
规范性引用实件
结均型式，
技术窦求
试骤方港
外形尺寸与安装尺寸
表观质量和标志
风前静平径挖验…
或面:
低温试验
驻百电阻试险
风底材料力学性能测定
5.9灼热丝法若火危险试验..
5.10弧灯光啦露试验
6检验规烈
7标志、包装
JB/T 的12.1—2005

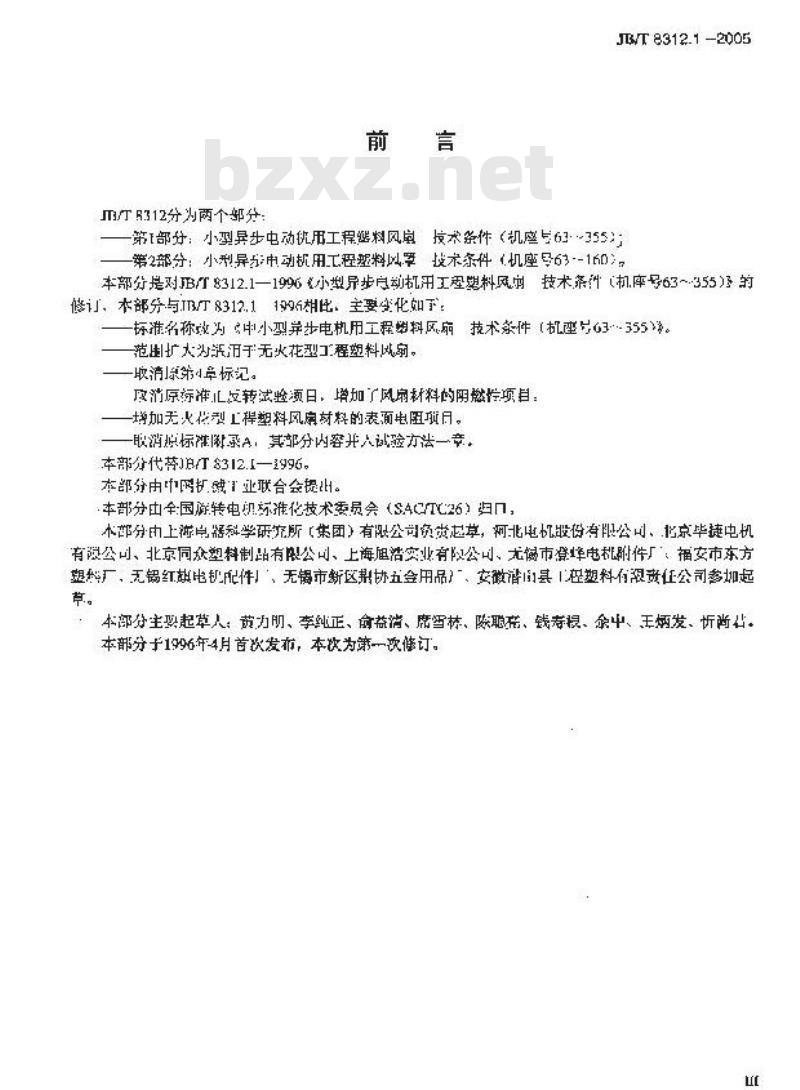

mR312分为两个部分
JB/T8312.12005
一第部分：小型异步电动仇用工程燃料风扇技术条件（机座号63355污第2部分：小型异步电动机用工程塑料风罩技术条件（机座孕63-160），本部分是对JB门8312.1-1996《小型异步良动机用工墨塑料风剂技术条件（机库号63~-355）的修订，本部分与IB8312.11996相比：主要学化如下：标准名称改为中小型异步电机用工程塑料区扇技术条件（机座号63355>净。范围扩大为江于无火花型工程塑料成扇。取消原第章标记。
及消原标准汇反转些须日，增加了风扇材料的阴燃性项目：增加无火代型工程塑料风扇材料的表面电阻预日。取消源标滩录A，其部分内容并人试验方法一竞。本部分代芳】8行8312.1—1996。本部分由中国扩业联合会提比。本部分由全国凝转电规标准化技术委员会（4站6）润口，术邮分由上游良器科学两所【集团）有限公司负变起草，北电机股份有限公司、化京毕捷电机有限公司、北京同众塑料制珀有限公司、上海旭浩业有阳公叫、无衡市登峰电桃附件厂、福安市东方塑厂，无锡红缺电机配件」，无锡市新区邦协五金用品）、安微潜间1程塑料有贵任公司参加起草。
本部分主恐起草人：黄力明、李纯正、俞益消、席驾栋、陈聪蒂、钱孝根、余中、王炳发、析尚凸。本部分于1996年4月首次发布，本欣为第一次修订。f
JI/T8312.1—2005

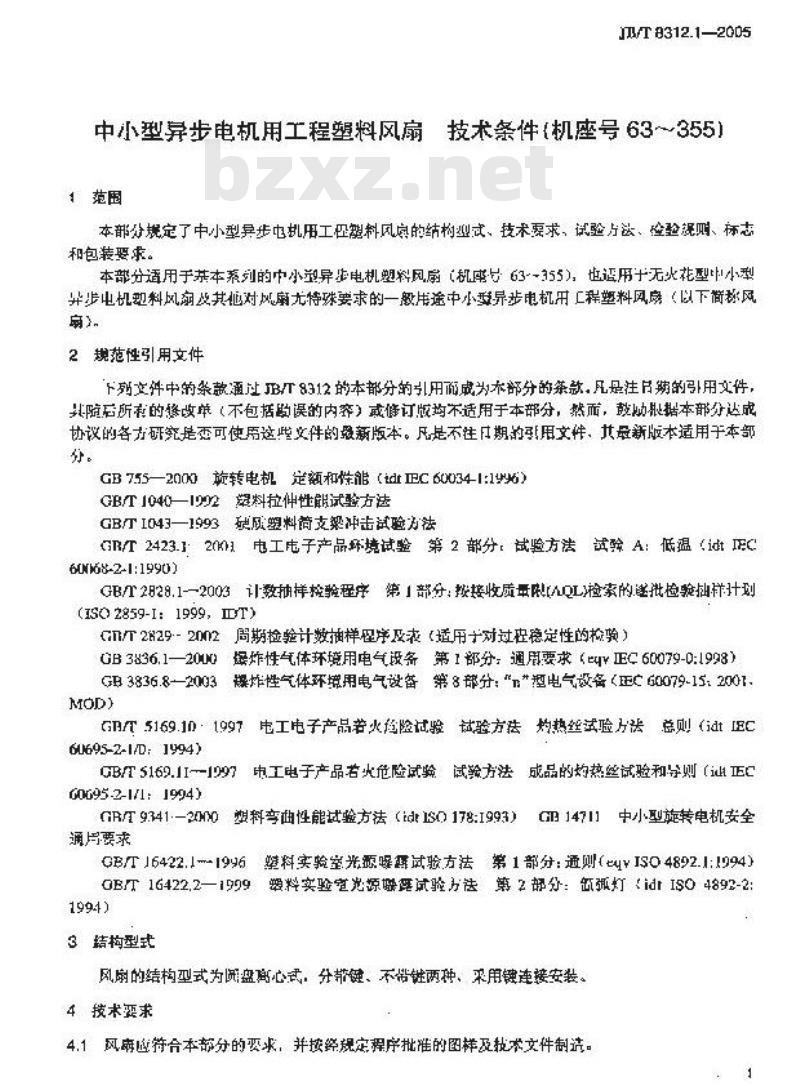

中小型异步电机用工程塑料风扇技术条件（机座号633551范围
本部分规定了中小型异步电机用工径塑料风奥的结构业试、技术要求，试验厅法、检验混则、标志和包装要求。
本部分适用于苯本系列的巾小型异电机塑料风感（机座号63-355），也证用十无火花型中小型异步电机塑料风扇及其他对风扇无特殊要求的一般用途中小型异步电机用工程塑料风房（以下简称风扇
2规范性引用文件
下列文件中的条款通让形T8312的本部分的引用而感为本部分的茶款，凡是注势的引用文件，其随后所机的悠改单（不包括跑误的内容）或修订版均不适用于本部分，然而，鼓助服据本部分述成协这的各方研究是秀可使原这些文件的最新版本。尺是不往止期的用文性，其量新版本适用于本部分
GB755—2000转电机定额和性能（卫C600341:19）GB/T1040—1002翼料拉伸性能试验右法GBT1043—1993破塑料简支梁冲击试验为法GR/T2423.1200电工电子产品环境试验第2部分：试验方法试验A：低温（idtIFC60N68-2-1:1990)
GB/T2828.1--2003计数抽样检验程序第1部分：按接收质量限[AQL)检索的送批检验抽祥计划(1SO2859-I：1999，T)
Gm/T2829-2002周期检验计数描样程序及表（适用于对过程稳定性的检验）GB3836.1—2000爆炸性气体环境用电气设务第1部分：通周要求（正60079-0:1998）G日3836.8-2003操炸性气体环境用电气设备第8部分：“”塑电气放备GHT5169.10·1997电工电子产品节火绝险试验试验方法均热丝试验厅送总则（idt[EC60695-2-1/D:1994)
0BT5169.1I109电工电子产品若火危险试验试验方法成品的灼热丝试验和导则（iu正CG0G95-2-1/1：1994)
GiR/T9341:-20H0塑料李曲性能试验方法（tdtSO178:1993）GB14711中小型旋转电机安全通片要求
GB/TJ6422.1m-1996
壁料实验室光题喔露试验方法第1部分：通则（S4892.1994）0B/T16422.2—1999塑料实验宜光源搬庭试验方送薄2部分：弧灯（idrISO4892-2:1994)
3结构型式
风刷的结构型式为圆盘高心试，分帮键、不帮链两种、采角键连接安装。4技术要求
4.1风扇应特合本部分的要求，并按经规定程序批准的图样及技术文件制选。JB6312.1--2005

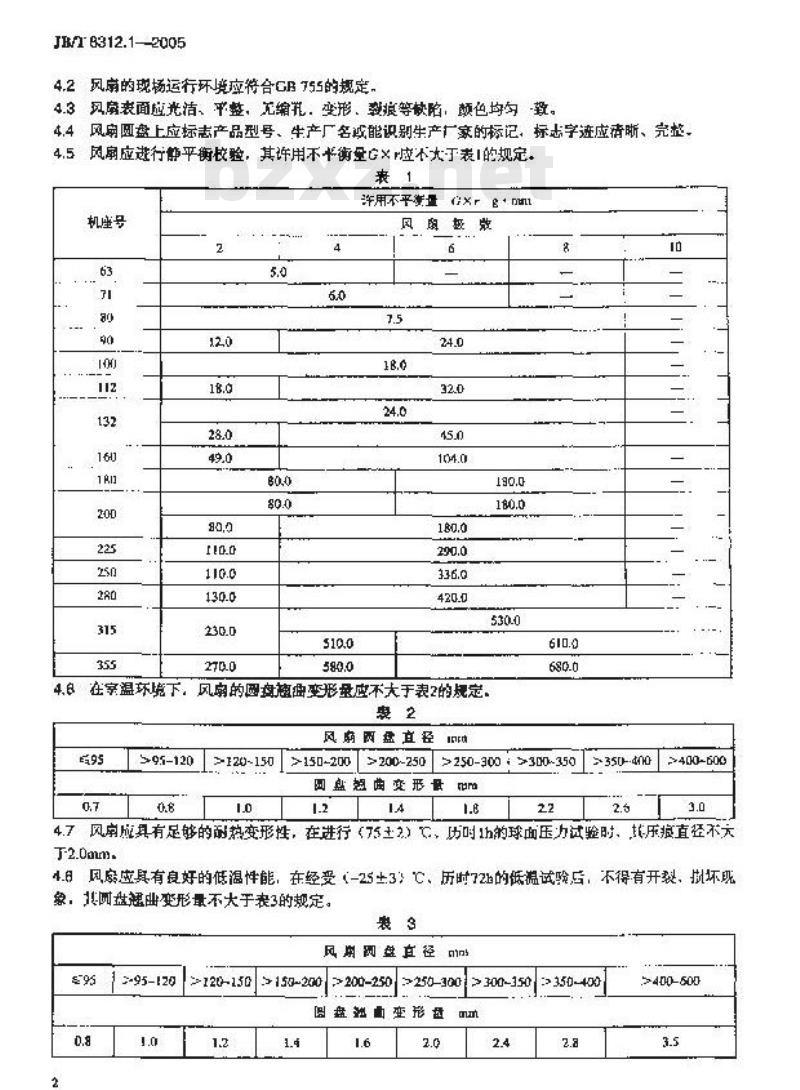

4.2风扇的现杨运行环境应符合B了55的规定，4.3风虏表面应光洁、平整，无缩扎，变形，率痕等缺陷，颜色均勾致。4.4风扇圆盘上应标志产品型号、生产厂名战能识别生产厂家的标记，标志字连应请晰、完整、风扇应进行静平衡校验，其许用不卡衡量G×啦不大于表1的规定。4.5
许用不平等量心xe·mn
机座号
风鼠趣效
在宰温环境下，
风扇的圆盘随曲变形量应不大于表2的规定，要2
风射因盘直径
>95-120
>150-200
2-120-150
>200-250
>250-300 ; >300-350
国盘想曲变形量
>350-400
>400-600
风扇成具有足够的耐热变形性，在进行（5土2），历时1h的球而压方试验时、其乐痕直轻不关4.7
风应其有良好的低温性能，在经受（-25±3，℃、历时了26的低温试验店，不得有开裂，拟坏现象，其圆盘翘曲变形量不大于表3的规定。裘3
风用园盘直径n
-95-129
-120-150>150~200
>200250
>250300 300-350> 350-400
盘细血变形血
>400-500
4.9风扇应具有够的机懿强度和刚虚，在装和使用过程中应不换动损坏。JBFB312.12005
4.10无火花型塑料风扇其表面电阻应特合GB3836.1.G3836.8不感超过1G0的能定，以防止引越险的静电电荷产生。
4.11风弱材料应其有良好的力学性能，其拉神塑度、变曲强度、无缺口冲击强度皮合表4的规定，裘4
拉抑强度a
变;强皮MFa
无获日冲速
4.12风扇材料应具备期燃性能。能经受信（6.即土10）、持续过间为（30-13s断均热丝试验，4.13风感材料应具有良好的耐气候老化性能。经BKE面弧灯光源睡试验后，网奥材料样条试样表面应无明显的粉化、剥落、脱落等现象，同时材料的力学性能下肝不应过大，其拉伸凝度，弯曲强度、无映口冲击强度应不低于表4规定值的50%，5试验方法
5.1外形尺寸与安装尺寸
风房外形尺寸及安號尺寸用游标卡尺测量，5.2表观质量和标志
风确表现质函和标志：采用谢和手感判断。5.3风扇静孕衡校验
5.3.1静乎衡设督深用平行导轨式，平行导热它符合表5概定的技要求，表5
支派面乎面度num
支承面水平度
两支承面在求平面内的平行度
支承面最小长臣
支承的置度mm
支承面的表面相橙度
技术要求
门.05/1000
大干能转轴直径的7倍
5.3.2校平衡用的心轴的径向圆既动应小于0.015m：外圆加工特使不低于IT6，表面粗楚不低于0.4山m，心驹与新支承面应卒硬，其费度不低于50HRC，心轴两端直径应同并符合表6的战定，心轴最人许用重量应不大于五倍的风扇重蛋。裹6
机康母
施转部位
63、71
80、90
t2-8eut
100112
14-0ml
132、160
180、200
20-103
225250、280
315355
24-813
小带键风良的心轴为无键槽的轴，带键风扇的心轴应统有双面键橙，函键植间的来角为180*
光舶心舶与有键槽心轴均应校静平衡。5.3.5风扇校平衡时，平衡心轴的中心载应与导轨支承面相垂直。5.3.6风扇放平衡校验采用挖皮混配重的方法，真至风扇平衡。用游标卡尺测量梯皮泥中心与心轴中心线的距离r，用分析天平称取像皮泥质量G，分折天乎的感虽不低于0.01g计算不平衡盘G×厂。5.3.7风扇静平衡控验试样不心于两件。5.4风阐圆盘翘曲变形测量
5.4.1风扇圈盘的曲变形在试验平扳上量，平板的精度不候于2级。5.4.2用于试验的塞规其端面应与塞规的轴线垂有，其垂直配公差等级不低于8级，3
JB/T8312.1-..2005
5千.3将试验用寒规人风扇的孔中，塞规应能保证其寄接触并不松动：塞规塞人的深度能保证规端而与风扇国盘端面齐整。5.4.4将风序置于试验平板的中部，保持塞规轴貌（风图拍孔轴线》与平板平面垂直，并使风厕盘端面与平极平面轻微接触、
6.4.5用塞尺测举风扇困盘与试验平板间的最火间照。5.4,6风房图盘翘曲变形测量试机不少于三件、5.5球面压力试验
接GB14711规定的试验方法进行：5.6低温试验
按GB/T2423.1规定的试验出法，试样不少丁三件。5.7表面电阻试验
按GB3836.1规定的试验方达、试样不少于“件.5.8风属材料力学性能测定
5.8.1拉伸费度测定，按GB/T1040的规定进行，采用I型试样。5.8.2弯总强度泌定，接GT9341的规定进行：采用其推荐样5.B.3，神击强座测定，按G3/T1043的规定逆行，采用无缺口3型试样。5.9灼热丝法器火危险试验
试验按GB/T5169.10、GB/T5169.11武验方法进行，试验温为（650主10），试验持续时问为（3011）5，试样不少于两件。
5.10氙弧灯光源眼露试验
按GB/T164221，GB/T16422.2规定的试验方法进行打光源喔瞬试验，试验决到规定的时间后！巨测材料试样的耐气候老化性能。材科试样的力学性鹿测定按GB/T1040、B/T9341、GB/T1143的规定进行，
6检验规则
B.1风感应检验合格后为能出厂。6.2风磨检验分为出厂检验和型式检验。6.3风扇出厂检验项目为，
）外形尺寸和安装尺寸（4.1）：b）表观质量（4.3)：
c）静平衡校验（4.5)
d）圈盘翘曲变（4.6）
e）表面电阻（无火花型风潮）（4.10)：6.4风扇型式检验项目为：
a）外形尺寸和安装尺寸（4.1)
b）表观质量（4.3）与志（1.43c）静衡校验（4.5)：
小）盘翘曲变形（4.6）、（4.8)：e）球面压力试验（4.了)；
）循温试整（4.8：
）表面电（无火花型风扇）（4.10）h）力学性能泌定（4.11)）、（4.13)：i3灼热丝法若火危险试验（4.12)：4
计弧灯光源瞬露试验（4.13)
6.5遗下列情况之应进行型式检验：）经鉴定定型后制造厂第一次试制或小批试生产时：b）结树、材料和工艺有教大变动时：心）模且够理后，模具新制造时，d）出厂检验与以前进行的型或检验结渠有较大差异时：）成批生产的风扇定期的细试，每年拍试一次。6.6册样办法及判断规则
6.6.1检验项日分类
JB/T8312.1—2005
分为A，B两类检验项月，A类检验预日有静平衡较龄，回盘翘曲变形、表面出阻、力学性能测定，灼热丝法若火危险试验、氙到灯光源腺露试验：B类检验项目有外形尺寸和安装尺寸、表观质量与标志，球面压力试验、低温试验。
6.6.2.出厂检验
按GB/T2828.1正劳检验一抽样，4类检验项目AQL=1.5,ⅡL=II：B类检验项目AQL=2.5,IL=II6.6.3型式检验
按GR/T2829抽样，判断水-平DL=11，每个项百抵收10件，允许同件样品按5.1~5.10顺序兼作H.项试验，A类格验项目RQL=30，A=l，R=2：B类检验项巨RQL=50，A4=3，R=4。7标忠，包装
了.！风扇采用继箱包装，并应保证在正带的储运条件下，自发货之日起的年内不率四包装不誉而导致碰、摄坏。
7.2在每一件装箱内成有产品检验合格证7.3包装箱外壁的文字和称志应清楚整齐，内容如下a）制造」名；
b）收贷单位名称：
心）风扇型号和山品编号：免费标准bzxz.net
产品效
）风扇的予及连同箱子的毛
f）包装箱外形尺寸：
）出品的期，
