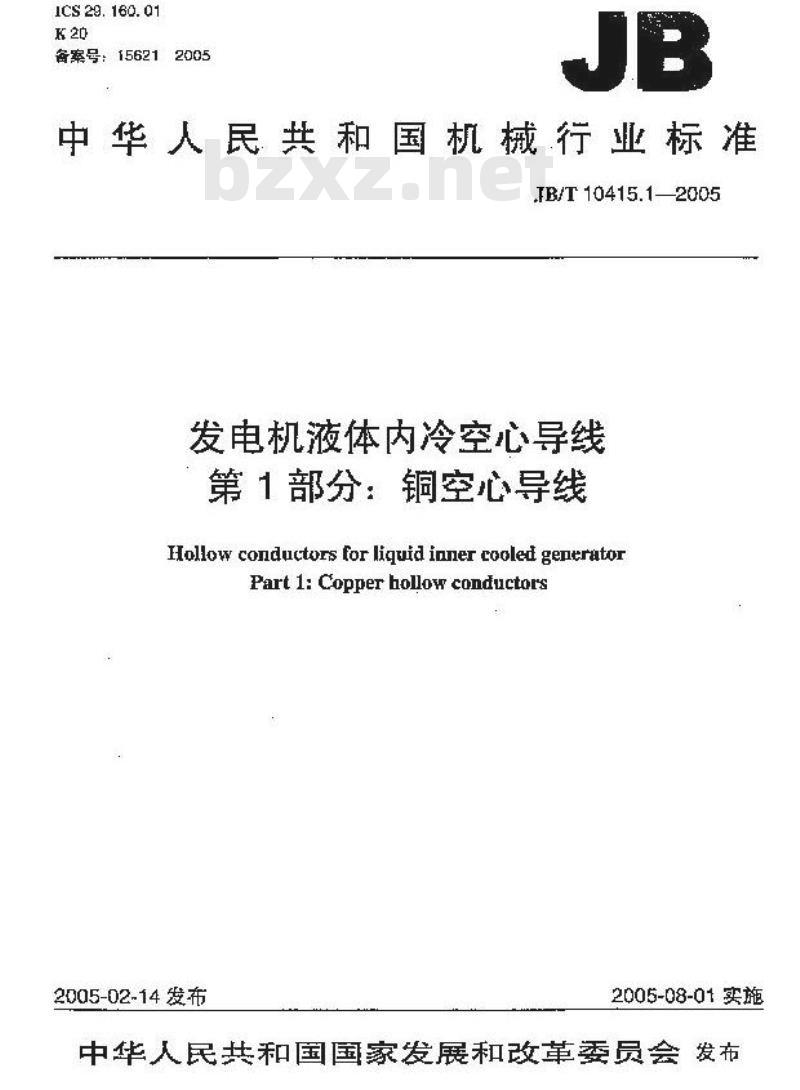

【机械行业标准(JB)】 发电机液体内冷空心导线 第1部分：铜空心导线

ICS29.160.01
备案号：156212005
中华人民共和国机械行业标准
IB/T10415.1—2005
发电机液体内冷空心导线
第1部分：铜空心导线
Hollow conductors for liguid inner cooled generatorPart l:Copper hollowconductors2005-02-14发布
2005-08-01实施

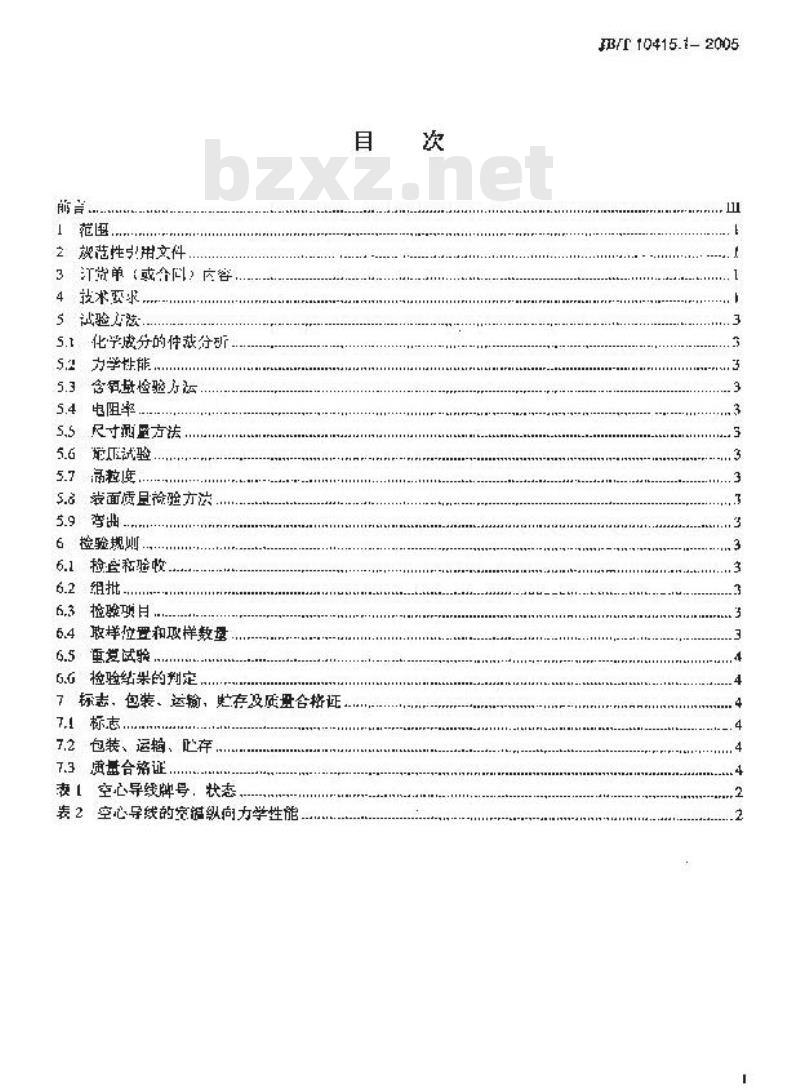

中华人民技和国国家发展和改革委员会发布范围.
2规范性用文科
3汀常单（或合问）内容
4、技术要求
5试验弦
5.1化学感分的件获夺
办学能能
含盘检验力版
电阻率
尺寸测星方法
最正试验
涌粒度
装面质且检验方法
6检验规则
检空和验收
检验项目
6.4敢样位置和圾样数量
重爱试验
6.G检验结架的判定.
了标志，包装、运输、忙存及质盘合格证7.标志.
包装、运趟、吡存
演量合落证
表【空心导线牌号，状态
表2空心导线的究据纵尚力学性能目
B/T 10415.1-2005

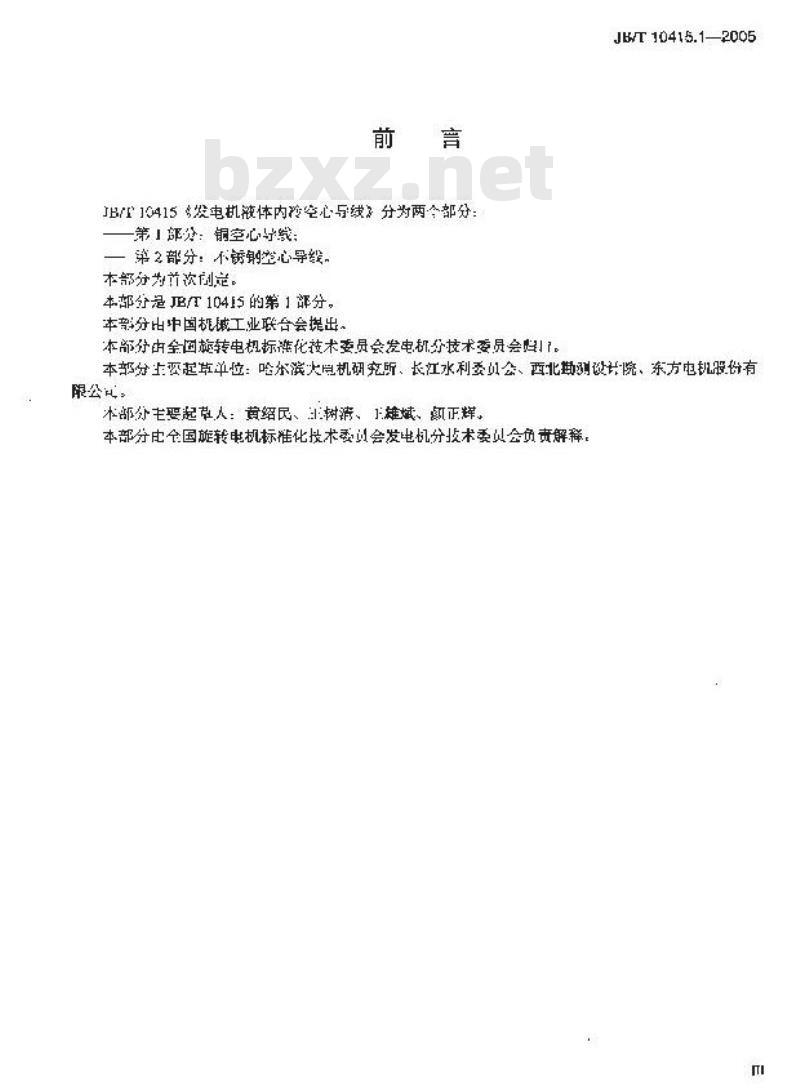

B/F10415发电机体内冷空心与线分为两含部分：第1部分：铜空心导线：
第2部分：不锈钢空心导毁，
本部分为首次创是。
本部分是T10415的第1部分。
本部分出中国机械工业联台会提出。本部分中全国施转电机标准化技术委员会发电析分技术委员会性。JB/T10415.1—2005
本部分上变起草单位：哈尔滨大堂机研究所、长江水利委贝金、西北勘测设院、东方电机股份有限公叫。
本部分毛要起草人：黄绍民、出树清、1雄斌、息正辉。本部分全国旋转电机标准化投术委会发电机分技术委贝会负责解释。m

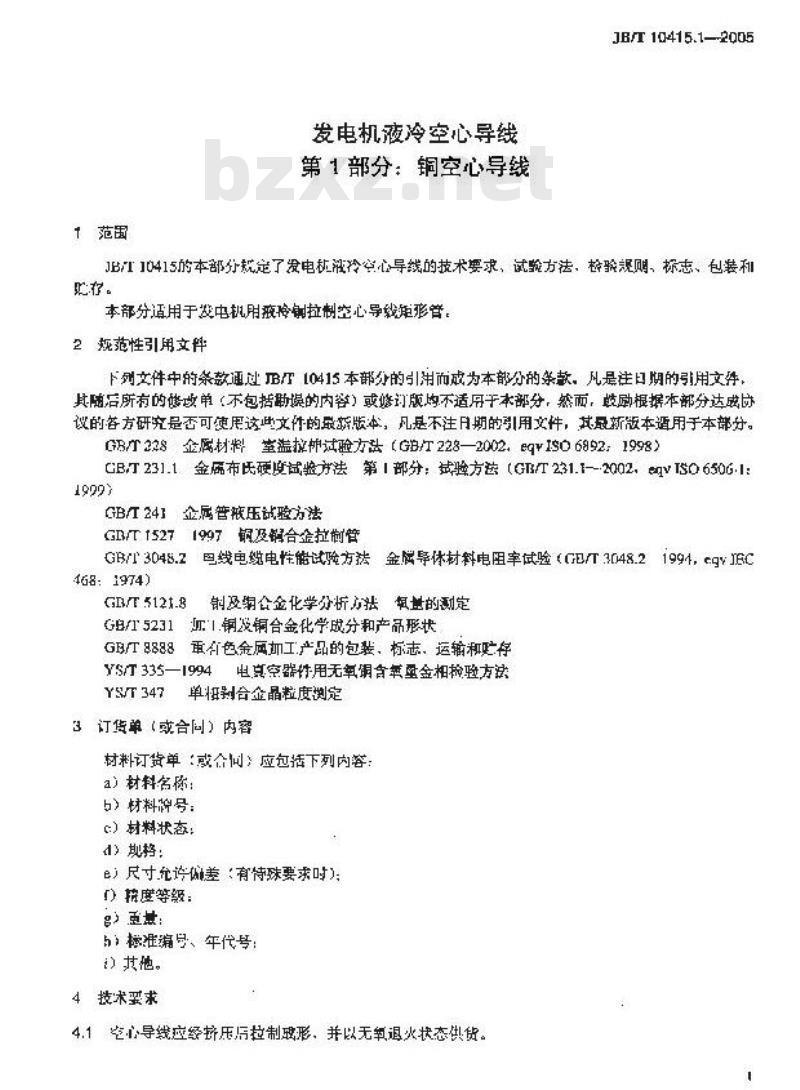

1范围
发电机液冷空心导线
第1部分：铜空心导线
JB/T10415.1—2005
JB/T10415的本部分规定了发电板泄冷空心导线的技术要求，试验方法，格验视则，标志、包装和存。
本部分适用于发中机用疫玲钢拉制空心导载矩形管，2规范性引用文件
下列文件中的条款通过B下10415本部分的引用而或为本部的条款，凡是准日期的引用文件，其随后所有的够改单（不包括助操的内容）或修订版均不适丹于本部分，然而，鼓励根据本部分达成所设的答方研究是否可使用这此文件的最新版本，凡是不注月期的引用文件，其最新版本循用于本部分。GBT228金属材料室盖拉试验方达（GB228—2002，eqIS6892：1998）GB231.1金席布氏硬度试验方法第1部分：试验方法（GB/T231.1--2002，eqVSO650G.1：1999)
GB/T241金属管液压试站验方法
GB/T15271997钢及销合金拉前管GB/T3048.2因线电缆电性能试验方法金牌导休材料电阻率试验（CET3[48.21994，egJBC468：1974)
GRT5121.8
制及绚合金化学分析方法氨查的测定G白/T5231尔1.铜发铜合金化学成分和产品形状GBT8888重右色金属加工产品的包装，标志，运输和贮存YS/T335—1994
电点空器用无氧调食英至金相检验方法YS/T347
单拼到合企晶粒度测定
3订货单（或合同）内容
材料订货单（感合间》应包括下列内溶：a）材料名称：
5）材料号：
c）材料状态：
d）规格：
e）尺寸允许做差（有特殊要求时）：[）按度等级：
8）西址：
5）懋准编号、年代号：
）其他。
4技术蛋求
4.1空心导线应经挤压后拉制或形，并以无氧退火状态供货。JR/T10415.#—2005

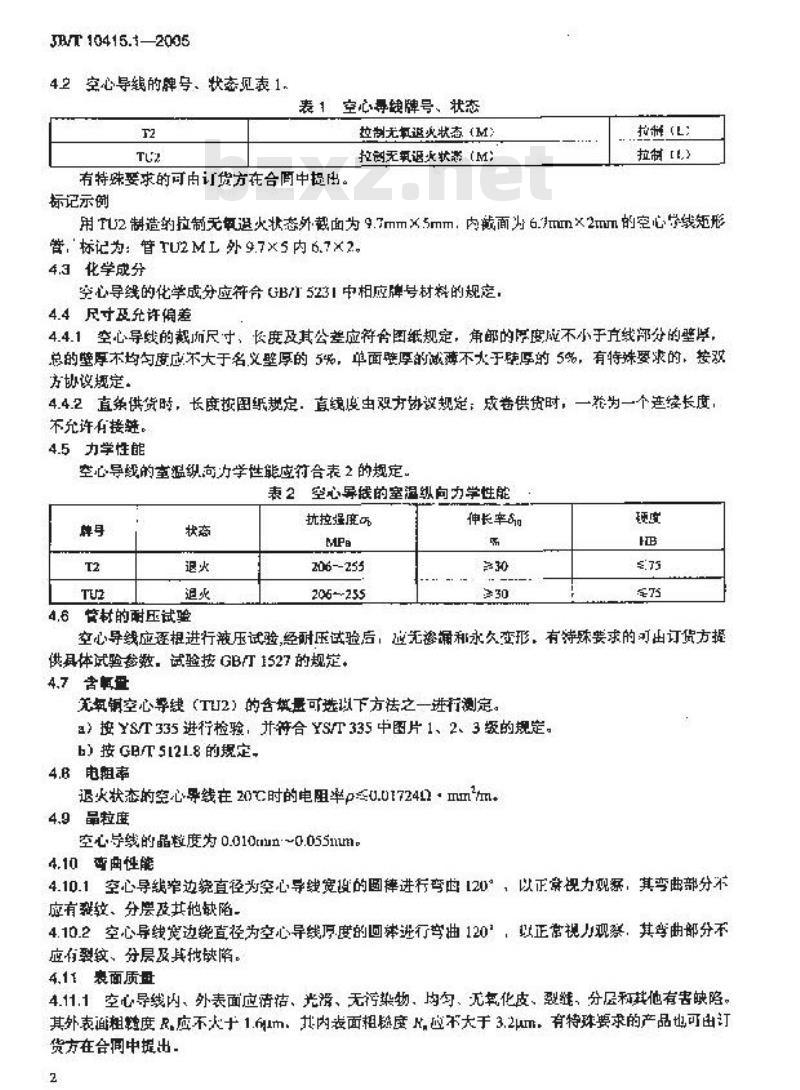

42空心导编的牌号、状态见表1.T2bZxz.net
表1空心寻鐘牌号、状态
拉制无氧退火状态（M）
拉创无氧识火状率（M）
有特殊要求的可内订货方在合间中提出。标记示例
拉量（L：
拉制t,>
用TU2制造的拉制天氧温火状态外载面为9.7mm×5mm：内能面为6.7mm×2mm的心学线矩形管，标记为：管TU2ML外9.7×5内6.7×2。4.3化学成分
空心导线的化学成分应符合GB门5231中相应牌号材料的规定，4.4尺寸及允许偏差
4.4.1空心导线的截而尺寸、长度及其公差应符国纸规定，角邮的序度成不小于直线部分的壁厚，总的整厚不均度应不大于名义壁厚的5%，单面睡厚的成两不大于厚的5%，有特殊娶求的，按双方协议规定。
4.4.2直条供货时，长度按图纸愁定：直缓度由双方势设规定：成卷供货时，一举为一个连续长度，不充许有接链。
4.5力学性能
空心导线的室温织尚力学性能应符合表2的规定。表2空心导线的室温纵向力学性能牌导
4.6管材的耐压试验
抗控强度5
206-255
206--255
神长率
空心导线应逐根进行液压试验，经耐压试验后，逆无渗通和永久变形，有等殊要求的可出订货方据供具体试验参数，试验按GB1527的规定。4.7含氧盘
无氧铜空心尊续（TU2）的含期量可选以下方法之一进行测定。a）按YS/T335进行检验，并等合YS/T335中图片1、2、3级的规定。6）按GB/T5121.8的规定，
4.B电粗率
退火状态的空心导线在20℃时的电阻率p0.017241.mmm4.9晶粒度
空心导线的晶粒度为0.010mmm~0.055mum。4.10曲性能
4.10.1空心导线窄边绕直径为空心导线宽资的圆律进行弯也120°，以正常视力观累，其李曲部分不应有较、分层及其他缺陷。
4.10.2空心导线宽边能直径为空心导线厚度的回举进行弯典120”，以正常视力观察，其弯曲部分不应有裂较、分层及其独缺陷。
4.11表面质盘
4.11.1空心导线内、外表面应清洁、光滑、无行染物，均匀、无车化皮、融链、分层和其他有害映陷其外表面粗整度R.应不火十1.6m.其内表面粗度H，应不大于3.2um，有特球要求的产品也可由订货方在合间中提出，
JB/T 10415.12006
4.11.2空心导线内孔圆处，用（50~100）倍显微镜观案，不允许有大于0.076mm深的折痕或裂较，4.12涡流探伤
空心导线应进行涡流探访，涡随探伤要求按协议规定并由订货方提供给供贷方操伤标准。4.13T2钢的弃化亚铜检验
在（了5～100）倍显微镜下观象，应不含化亚铜5试验方法
5.1化学成分的仲裁分析
空心导线的化学成分种贱分析按BT5121.8的规定进行，5.2 力学性能
空心导线的室退拉伸试验方法按GB/T228的规定进行，空心导线布既理度试验方法接GB/T231.1的规定进行.
5.3含氧量检验方法
无氧察心导线的含氧低接GB5121.8，或按YS/T335的规定进行。5.4电阻率
空心导线电阻率应按GB厅3048.2的规定进行。5.5尺寸测量方法
空心与线的尺寸垃用相应接度的测压工具测量，5.6耐压试验
管材的耐压试验按(G门241的规定进行。5.7品粒度
空心导线的晶粒度性YS/T347的规定进行检验，5.8表面质量检验方法
空心导编表面质量用目现进行检验。5.9弯曲
策心导线出检验应绕育径为空心导线宽度的图摔，跨曲120°，6检验规则
6.1检查和验收
6.1.1空心导线出供方技术监暨部门进行检验，保证产品质显符合本部分规定，并马质量证明书，6.1.2需方应对收到的空心导线按本部分的规定法行检验，如检验结果与本部分的规定不符时，应在收到产品之日趋三个再内向供方提出，由供筛双方协商解决。6.2组批
空心导线应成批提交验收，每批应由[司一牌号、状恋和规格的空心导线组成，每批直盘应不大于2000kg
6.3检验项目
6.3.1每批空心导线成进行化学成分、外形尺寸，力学性能，考曲、品粒度和表面质量检验。6.3.2无氧制空心导线每批应进行含氧量检验，6.3.3每批空心导线应进行电阻率检验。6.9.4每批空心导线应进行谢压检验。6.4取样位置和取样数量
6.4.1化学成分的取样，供方在熔铸时，每炉取一个试样，需方在每批空心导线中任取一个试样，6.4.2空心导线的拉仰试验应从每批空心导线中任政两根，每根任取一个全截面管段长的试样，硬度3
JB/T10415.1—2005
试验在拉件试验坏料上进行，打三点，取其平均值。6.4.3空心导线每根均进行耐压检晚。空心导线电用率试验应从年批空心导线中任取：根进行试验。6.4.4:
无氧空心导线含氧量应从琴批中任取两根管材，每根取一个试样。6.4.5
6.4.6室心线的尺寸测回，内外素面检验，每世穿心导圾提，每技收一个150mm长的试样，测量外形尺寸后从中间均几，量境厚共检查内表面放角部厚资6.4.7每批空心导线应序两根，每根取一试样证行曲式验。6.4.8每批空心小线取一根，取一试样进行晶粒度检验：6.5复试酸
在力举性能、言车量、空也、电附率和晶粒度试验中即使只有一个试栏的验统票不合格，也应从该批空心导线中再取双偿试样证行该不合格预目的复检，复检结果仍有-个范样不合格时，则整批不合格或逐拟进行检验合格者单照综批验收，6.6检验结录的判定
北学成分、力学注能，弯曲、电阻率和鼎粒度不合格对则整批不合格表前质至、外形尺寸不合格时为件不合格。
了标患、包装、运翰、购存及版量合箱证7.1标志
标志在检验合格的每根空心导线上，应贴上以下内资的标签：）供方技术监督部门的检印：
b）牌号：
c）状态：
）号。
7.2包装、遥输、贮存
空心导线的包装、送换和忙存应符合GTB88的热定，7.3质量合格证
每批空心孕线应附有产品质量合格证，并注期：a）供方名称：
b）产品名，
c）牌号：
d>规格：
e）批号，
1）净重和件数：
g）谷项分征检验结果利技术监督部门印记：）标准编号，年代号：
i）包装日期。
