【机械行业标准(JB)】 柔性石墨板 技术条件

ICS21.140
备案号：166832005

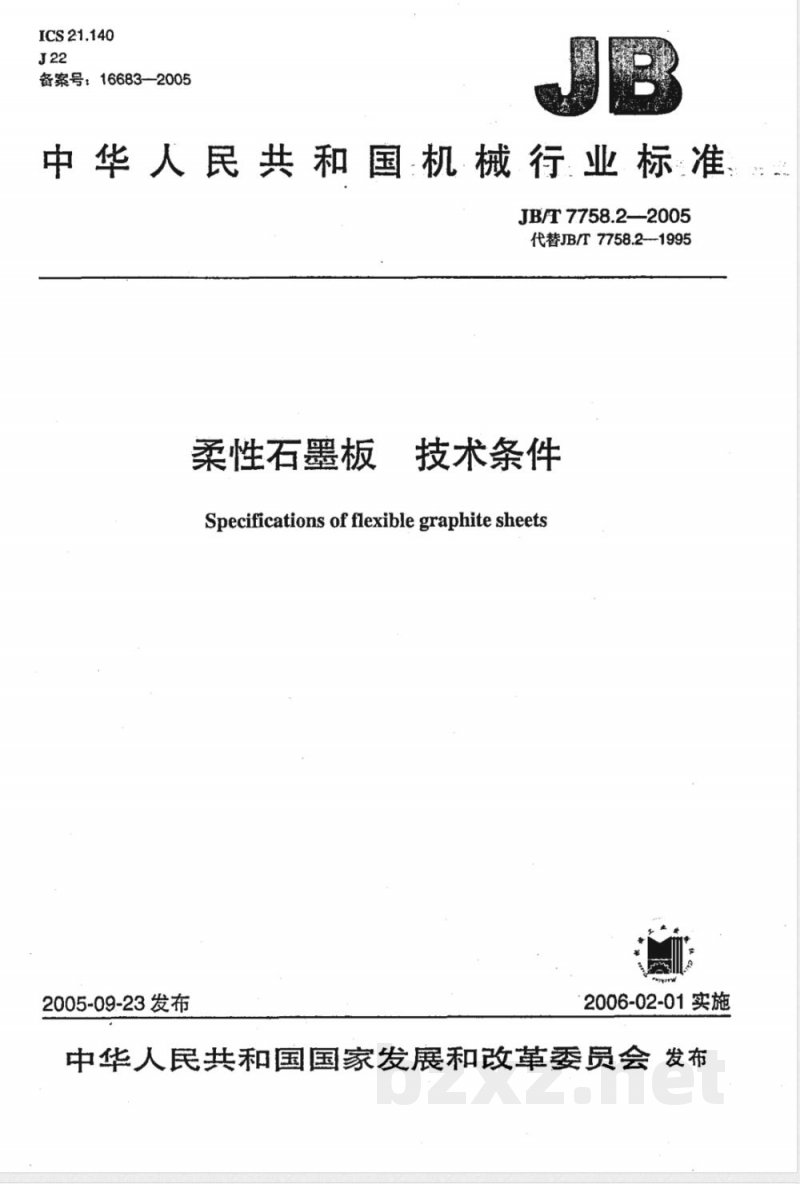

中华人民共和国机械行业标准
JB/T7758.2—2005
代替JB/T7758.2-1995
柔性石墨板
技术条件
Specifications of flexible graphite sheets2005-09-23发布
2006-02-01实施
中华人民共和国国家发展和改革委员会发布前言
规范性引用文件
技术要求，
检验方法
检验规则.
标志、包装、运输及贮存．
运输及贮存
表1柔性石墨板尺寸极限偏差
......
柔性石墨板的物理、化学、力学性能表2
JB/T7758.2-—2005
JB/T7758.2--2005
JB/T7758《柔性石墨板》分为7个部分：第1部分：氟含量测定方法；
第2部分：技术条件；
第3部分：硫含量测定方法；
第4部分：氯含量测定方法；
第5部分：线膨胀系数测定方法；一第6部分：肖氏硬度测试方法；-第7部分：应力松驰试验方法。本部分是JB/T7758的第2部分。

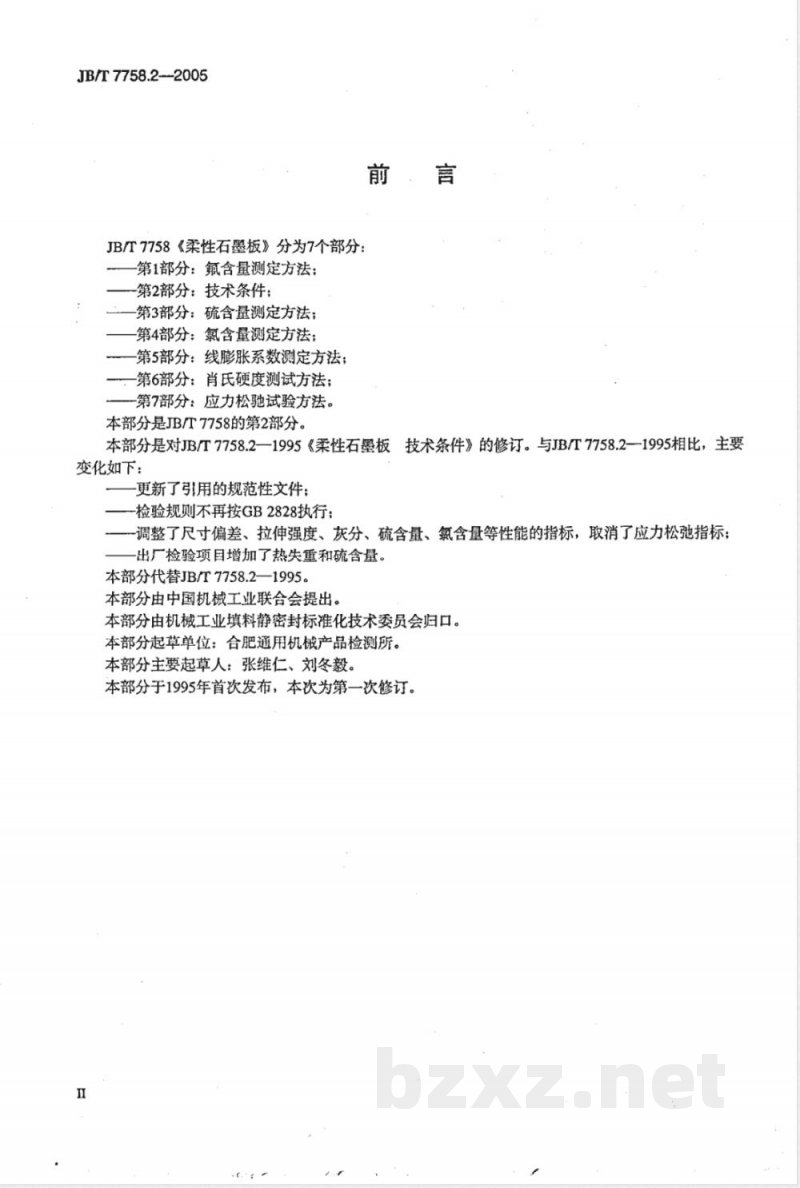

前．言
本部分是对JB/T7758.2—1995《柔性石板技术条件》的修订。与JB/T7758.2—1995相比，主要变化如下：
更新了引用的规范性文件；
检验规则不再按GB2828执行；
调整了尺寸偏差、拉伸强度、灰分、硫含量、氯含量等性能的指标，取消了应力松弛指标；出厂检验项目增加了热失重和硫含量。本部分代替JB/T7758.2—1995。本部分由中国机械工业联合会提出。本部分由机械工业填料静密封标准化技术委员会归口。本部分起草单位：合肥通用机械产品检测所。本部分主要起草人：张维仁、刘冬毅。本部分于1995年首次发布，本次为第一次修订。范围

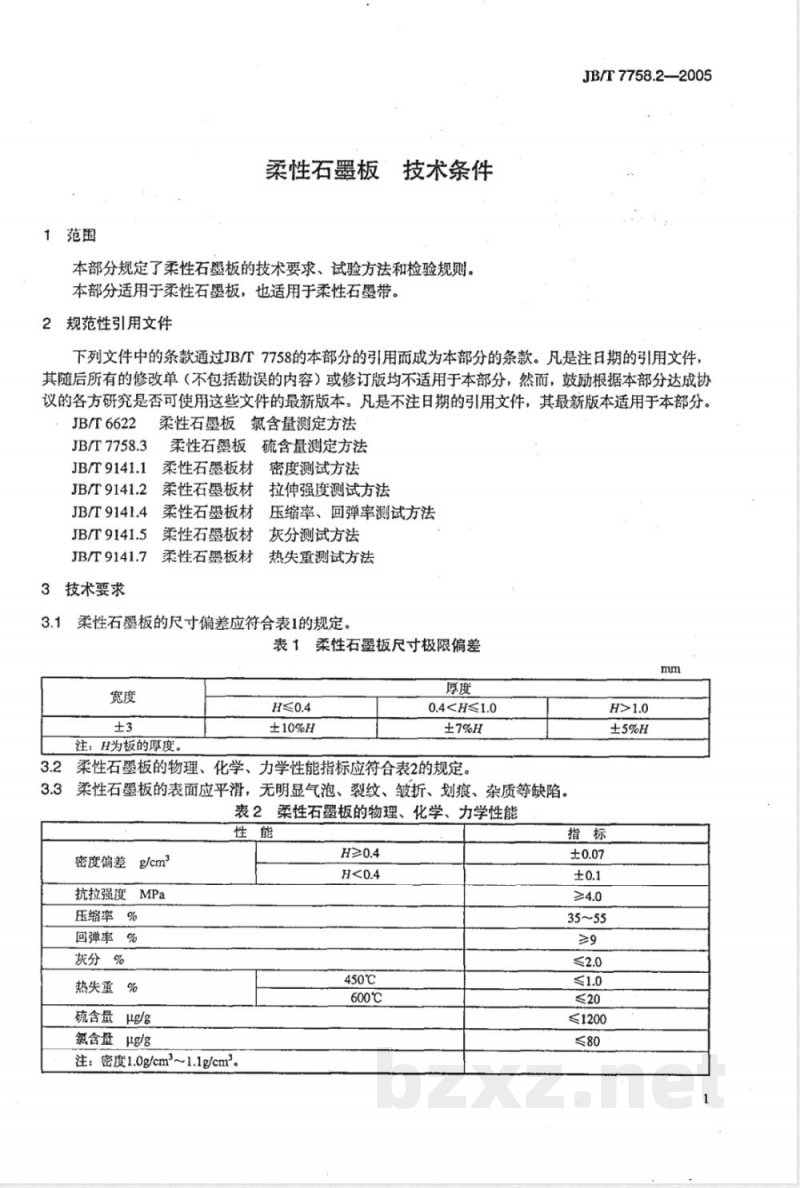

柔性石墨板技术条件
本部分规定了柔性石墨板的技术要求、试验方法和检验规则。本部分适用于柔性石墨板，也适用于柔性石墨带。2规范性引用文件
JB/T 7758.2—2005
下列文件中的条款通过JB/T7758的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。JB/T6622
JB/T7758.3
JB/T9141.1
JB/T9141.2
JB/T9141.4
JB/T9141.5
JB/T9141.7
技术要求
柔性石墨板氯含量测定方法
柔性石墨板硫含量测定方法
柔性石墨板材
柔性石墨板材
柔性石墨板材
柔性石墨板材
柔性石墨板材
密度测试方法
拉伸强度测试方法
压缩率、回弹率测试方法
灰分测试方法
热失重测试方法
柔性石墨板的尺寸偏差应符合表1的规定。表1柔性石墨板尺寸极限偏差
注：H为板的厚度。
±10%H
0.4柔性石墨板的物理、化学、力学性能指标应符合表2的规定。柔性石墨板的表面应平滑，无明显气泡、裂纹、皱折、划痕、杂质等缺陷，表2柔性石墨板的物理、化学、力学性能性能
密度偏差g/cm3
抗拉强度MPa
压缩率%
回弹率%
灰分%
热失重%
硫含量μgg
氯含量μg/g
注：密度1.0g/cm2~1.1g/cm2。
450℃
600℃
≤1200
JB/T 7758.2--2005

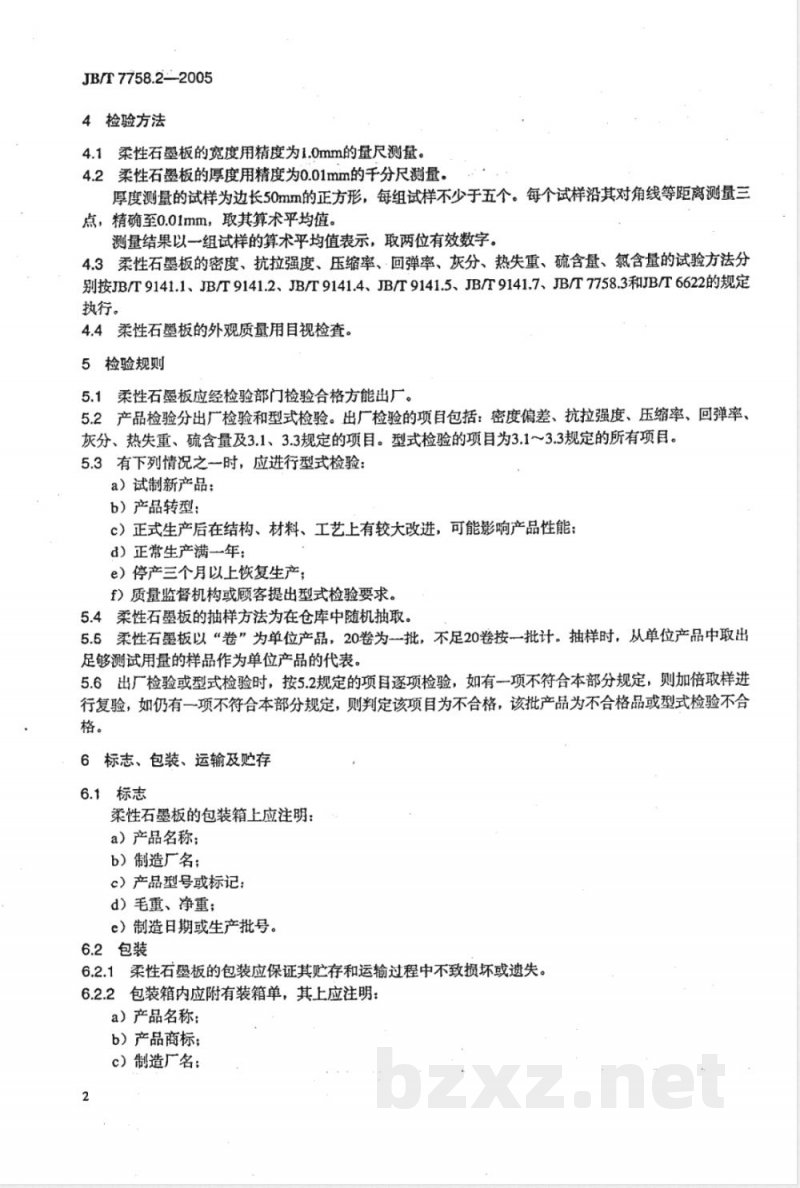

4检验方法
4.1柔性石墨板的宽度用精度为1.0mm的量尺测量4.2柔性石墨板的厚度用精度为0.01mim的千分尺测量。厚度测量的试样为边长50mm的正方形，每组试样不少于五个。每个试样沿其对角线等距离测量三点，精确至0.01mm，取其算术平均值。测量结果以一组试样的算术平均值表示，取两位有效数字。4.3柔性石墨板的密度、抗拉强度、压缩率、回弹率、灰分、热失重、硫含量、氯含量的试验方法分别按JB/T9141.1、JB/T9141.2、JB/T9141.4、JB/T9141.5、JB/T9141.7、JB/T7758.3和JB/T6622的规定执行。
4.4柔性石墨板的外观质量用目视检查。5检验规则
5.1柔性石墨板应经检验部门检验合格方能出厂。5.2产品检验分出厂检验和型式检验。出厂检验的项目包括：密度偏差、抗拉强度、压缩率、回弹率灰分、热失重、硫含量及3.1、3.3规定的项目。型式检验的项目为3.1～3.3规定的所有项目。5.3有下列情况之一时，应进行型式检验：a）试制新产品；
b）产品转型：
c）正式生产后在结构、材料、工艺上有较大改进，可能影响产品性能；）正常生产满一年；
e）停产三个月以上恢复生产；
f）质量监督机构或顾客提出型式检验要求。5.4柔性石墨板的抽样方法为在仓库中随机抽取。5.5柔性石墨板以“卷”为单位产品，20卷为一批，不足20卷按一批计。抽样时，从单位产品中取出足够测试用量的样品作为单位产品的代表。5.6出厂检验或型式检验时，按5.2规定的项目逐项检验，如有一项不符合本部分规定，则加倍取样进行复验，如仍有一项不符合本部分规定，则判定该项目为不合格，该批产品为不合格品或型式检验不合格。
6标志、包装、运输及贮存
6.1标志
柔性石墨板的包装箱上应注明：a）产品名称；
b）制造厂名；
c）产品型号或标记：免费标准bzxz.net
d）毛重、净重；
e）制造日期或生产批号。
6.2包装
6.2.1柔性石墨板的包装应保证其贮存和运输过程中不致损坏或遗失。6.2.2包装箱内应附有装箱单，其上应注明：a）产品名称；
b）产品商标；
c）制造厂名；
d）产品规格、型号；
c）产品数量；
f）制造日期。
6.2.3包装箱内应附有产品合格证，其上应注明：a）生产批号；
b）标准编号：
c）检验号姓名或代号。
6.3运输及贮存
柔性石墨板在运输过程中必须防止雨淋和受潮。6.3.1
柔性石墨板应贮存在清洁、干燥的仓库内。.::9n)
JB/T7758.2--2005
