钢丝绳电动葫芦
第1部分：型式与基本参数、技术条件Electricwireropehoists
Part1: Types and basic parameter, specification2004-10-20发布
2005-04-01实施
中华人民共和国国家发展和改革委员会发布前言
2规范性引月文件
3术语和定义
4型式与基本参数
4.．型式
4.2基本参数
5技术要求
5.1电动葫芦整机.
5.2主要零部件
6试验…
7检验规则
7.1出厂检验（试验）
7.2型式试验
7.3寿命试验
8标志、包装、运输及贮存.
9质量保证期，
JB/T 9008.1--2004
JB/r9008.1-2004

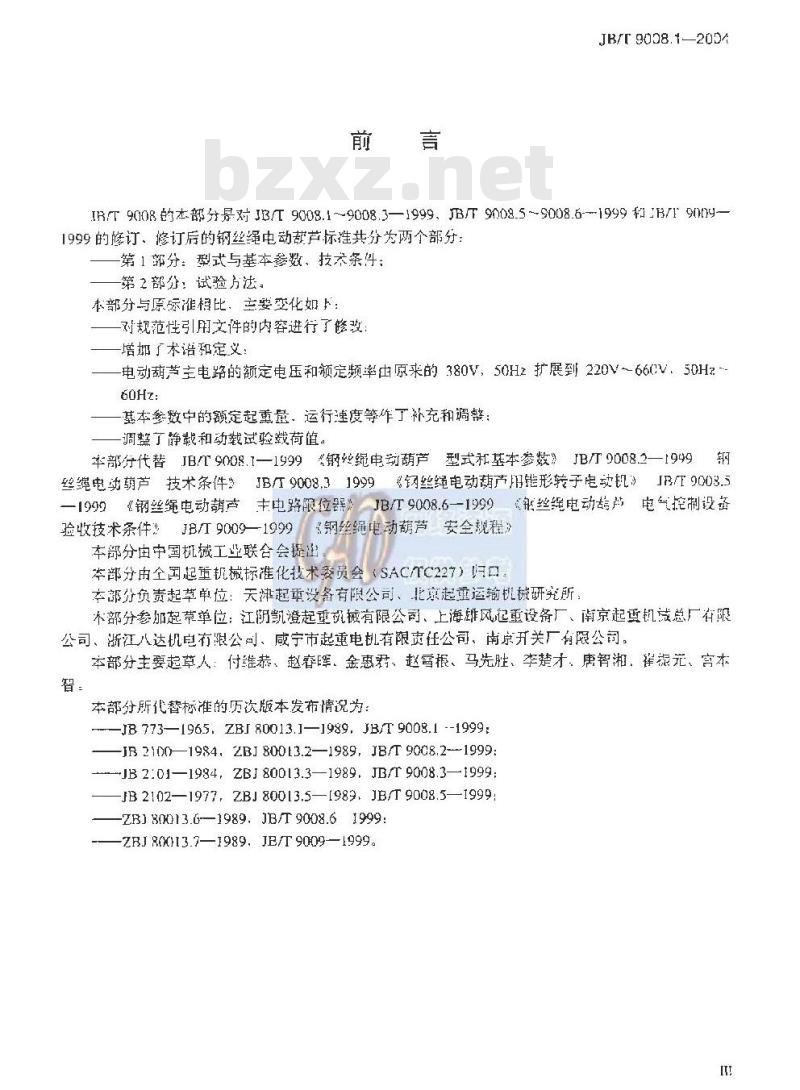

IRT9008的本部分是对J3/T9008.1~9008.3—1999、JB/T9008.5~9008.6---1999和B/190门91999的修订、修订后的钢丝绳电动敬芦标准共分为两个部分：第1部分：型式与基本参数、技术条件：第2部分！试验方法，
本部分与原标准根比、主要变化如卜：对规范性引用文件的内容进行了修致-增了术语和定义：
电动葫芦主电路的额定电压和额定频率由原来的380V，50Hz扩展到220V66(V，50Hz-60Hz:
基本参数中的额定起重量，运行连度等作了补充和调整：调整了静载和动载试验载荷值。本部分代替JB/T9008.1—1999钢丝绳电葫芦型式和基本参数》JB9008.2—1999钢丝绳电动芦技术条件3JB9008.31999钢丝绳电动产彤能形转子电动机3JR/T9008.5—1999《钢丝绳电动葫产主电路限位器》JB/T9008.6-1999钢丝绳电动话产电气挖制设备验收技术条件#B斤9009—1999《钢丝绳电动葫芦安全规程》本部分由中国机械工业联合会提出本部分用全国起重机械标准化技术委员会SAC/TC227）好口本部分负责起草单位：天津起重设备有限公司、北京起重运输机械研究所木部分参加起草单位：江阴凯澄起重机械有限公司，上海雄风起重设备厂、南京起禹机减总厂有限公司、浙江八达机电有限公司、威宁市起重电机有限宽任公司、南京开关厂有限公司。本部分主要起草人：付继恭、赵睿军、金惠君、赵根、马先胜、李楚才：唐智湘、祥振元、宫本智：
本部分所代替标准的历次版本发布情说为：w—JB 773—1965,ZB80013.1—1989,JB/T 9008.1 --1999:JB2100—1984.ZBJ80013.2—1989,JB/T90C8.2-1999JB2:01—1984,ZBJ80013.3—1989,JB/T9008.3—1999:-JB2102—1977.ZBJ80013.5—[989,JB/T9008.5—1999-ZB) 80013.6-—1989.JB/T 9008.61999:-ZRJ 8(013.7—1989,JE/T 9009—1999。1范围
钢丝绳电动葫芦
第1部分：型式与基本参数、技术条件JB/T9008.1—2004

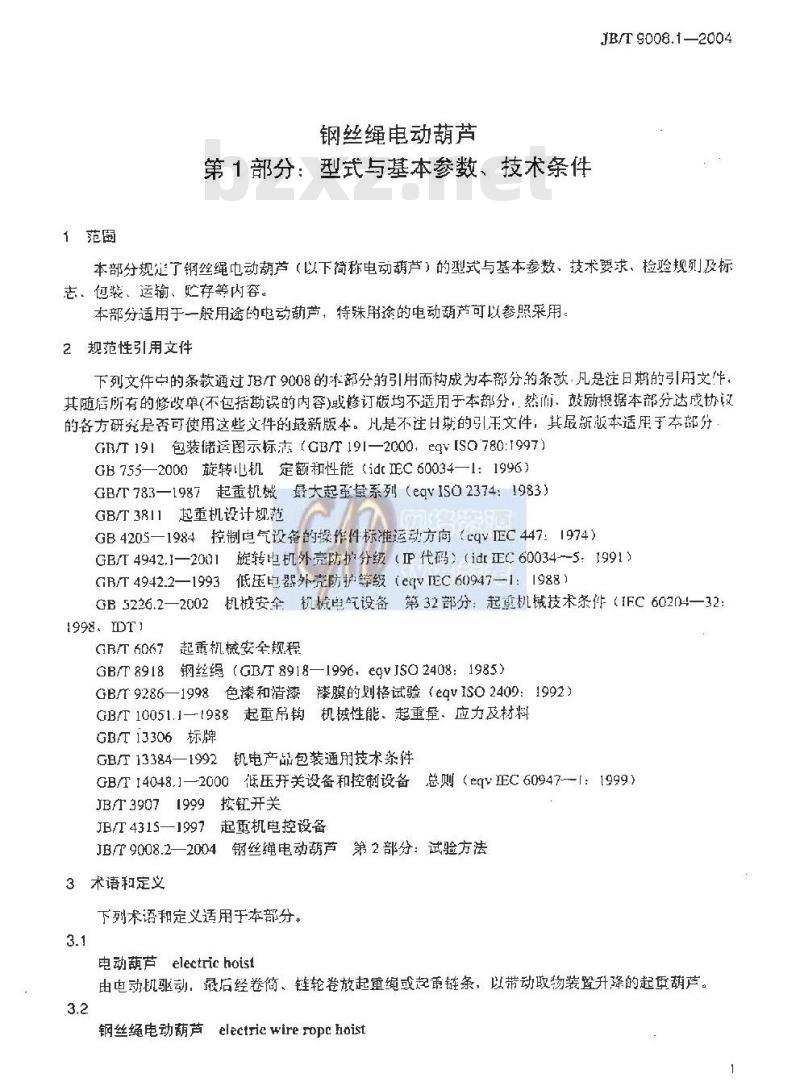

本部分规了钢丝绳中动葫芦（以下简称电动芦）的型式与基本参数、技术要求、检验规则及标志、包装、运输、贮存等内容。本部分适用于一般用途的电动芦，待殊用途的电动葫芦可以参照采用2规范性引用文件
下列文件中的条款通过了89008的求部分的引用而构成为本部分的条款，凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本部分，然而：鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。儿是不注H期的引于文件，其晟新版本适用于本部分GBT191包装储运图示标志（GB/T191—2000，egV[SQ780:1997）GB755—2000旋转电机定额和性能（id正C60034—1：1996）GB/T783—1987起重机械最大起至量系列（eqvISO2374:1983）GB/T3811起重机设计规范
GB4205—1984控制电气设备的操作件标准运动方向（cqvIEC447:1974）GB/T4942.1—2001旋转电机外壳防护分级（IP代码）（idr正C60034--5：1991）GB/T4942.2—1993低压电器外壳防护等级（eqVTEC60947-1：1988）GB5226.2—2002机械安全机械电气设备第32部分：起单机械技术条件（IFC60204—32：1998. MT
起重机械安全规程
GR/T 6067
钢丝绳（GB/8918—1996：egVJSO2408：1985）GB/T 8918
GB/r9286—1998色漆和清漆漆膜的划格试验（egvISO2409：1992）GB/T10051.1—1988起重吊钩机械性能、起重量、应力及材料GB/T13306标牌
机电产品包装通用技术条件
GB/T13384—1992wwW.bzxz.Net
GB/T14048.1—2000低压开关设备和控制设备总则（eqVEC60947---[：1999）JB/T39071999按钉开关
JB/T4315—1997起重机电控设备JB/T9008.2—2004钢丝绳电动葫芦第2部分：试验方法3术语和定义
下列术语和定义适用于本部分。3.1
电动葫芦electric hoist
由电动机驱动，最后经卷簡、链轮卷放起重绳或起重链条，以带动取物装置升降的起重葫芦。3.2
钢丝绳电动葫芦electricwireropchoistJB/T 9008.1—2004
卷放挠性件为钢丝绳的电动芦。3.3
基型basieype
基本型。按某一工作级别设计出系列电动荫芦中。按R1D优先系数确定单根绳拉力为标准起重量的电动葫芦为基本型。
工作级别classificationgroup
考虑起重最和时间的利用程度以及工作循环饮数的起童机特性，4型式与基本参数
4.1型式
根据电动葫声有无运行机构和运行机构形式以及安装方式的不同，可分为以下几种型式：4.1.1 固定式

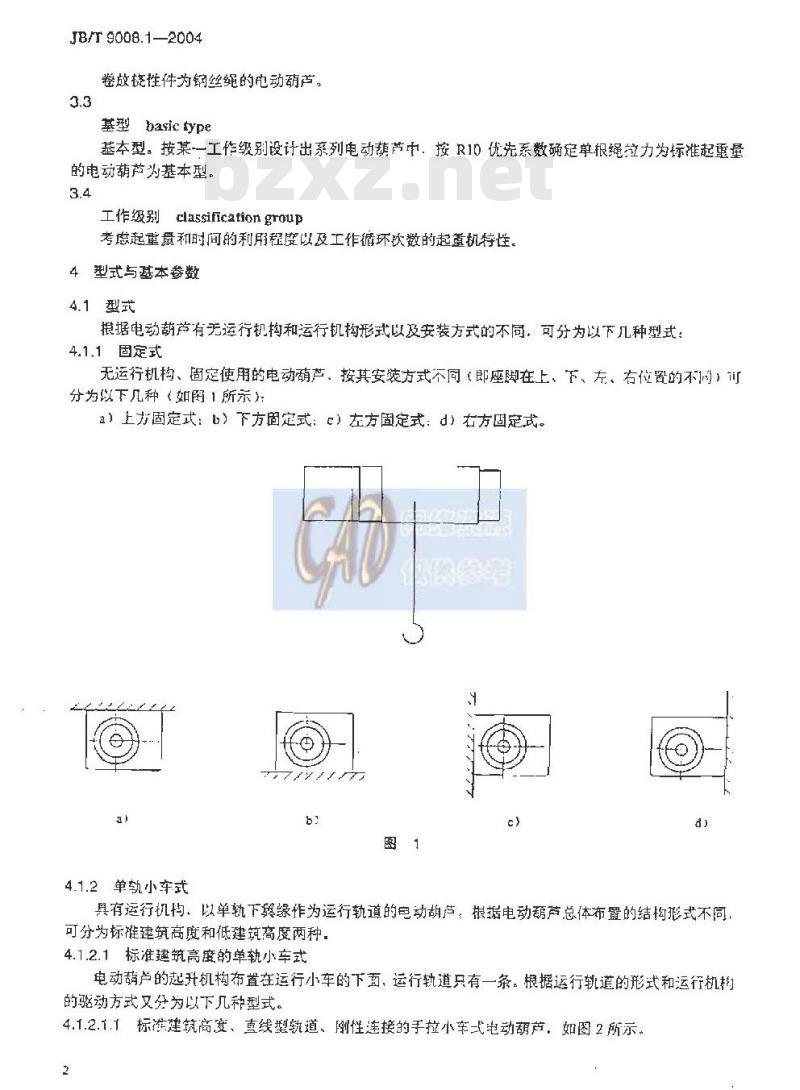

无运行机构、固定使用的电动确芦，按其安装方式不同（即座脚在上，下、左、右位置的不）可分为以下几种（如图1所示)：
a）上方固定式：b）下方固定式：）左方固定式：d）右方固定式。美家
4.1.2单轨小车式
具有运行机构、以单轨下舆缘作为运行轨道的电动胡芦根据电动弱芦总体布置的结构形式不同可分为标准建筑高度和低建筑高度两种.4.1.2.1标准建筑高度的单轨小车式电动葫户的起升机构布置在运行小车的下面，运行轨道只有一条。根据运行轨道的形式和运行机构的驱动方式又分为以下几种型式。4.1.2.1.1标准建筑高度、直线型轨道、刚性连接的手拉小车式电动胡芦，如图2所示。2
hr9008.12004
4.1.2.1.2标准建筑高度、曲线型轨道、较式连接的手拉小车式电劲胡产，如图3所示CA
4.1.2.1.3标准建筑高度、直线型轨道、刚性连接的链轮小车式电动葫芦，如图4所示。4.1.2.1.4标准建筑高度、曲线型轨道、铰式连接的链轮小车式电动葫芦，如图5所示。JP/T 9008.1--2004
1B/T 9008.12004
4.1.2.1.5标雅建筑高度、卓线型轨道、刚性连接的电动小车式电动葫芦，如图6所示，4.1.2.1.6标准建筑高度、线型轨道、饺式连接的电动小车式电动葫芦，如图7所示。图
JB/T 9008.1--2004
4.1.22低建筑高度的单轨小车式电动芦的起升机构和配重装置分别布置在运行小车的两侧，运行轨道只有一条，并根据运行轨道形式和运行机构的驱动方式，又可分为以下几种型式。4.1.2.2.1低建筑高度、直线型轨道、刚性连接的手拉小车式电动萌芦，如图8所示。4.1.2.2.2低建筑高度，曲线型轨道，铰式连接的手拉小车式电动芦，如图9所示。图9
低建筑高度、直线型轨道、刚性连接的链轮小车式电动弱芦，如图10所示。4.1.22.3
低建筑高度、曲线型轨道、铰式连接的链轮小车式自动葫芦，如图11所示。4.12.24
低建筑高度、直线型轨道、刚性连接的电动小车式电动葫芦，如图12所示。4.1.2.2.5
4.1.2.2.6低建筑高度、曲线型轨道、铰式连接的电动小车式电动葫芦。如图13所示。6
JB/T9008.1-2004
JB/T9008.12004
4.1.3双梁小车式
白一台固定式电动芦和一双轨型电动小车架组成，该葫芦小车没双梁桥架上的两条轨道运行，如「所示，
4.1.4单主梁角形小车式
由一台固定式电动葫芦和一角形电动小车架组成。该小车沿安装在单主染桥架上的两条轨道运行，如图15所示，
4.2基本参数
新设计的电动甜的基本参数均应符合本标推所规定的相应数值4.2.1电动卢起升机构的工作级别。根据G日T3811的规考，如表1所示。表1
名义载荷谐
载荷状态
L一特重
系数Km
利用等级T和总设计寿命h
JB.T 9008.1--2004
