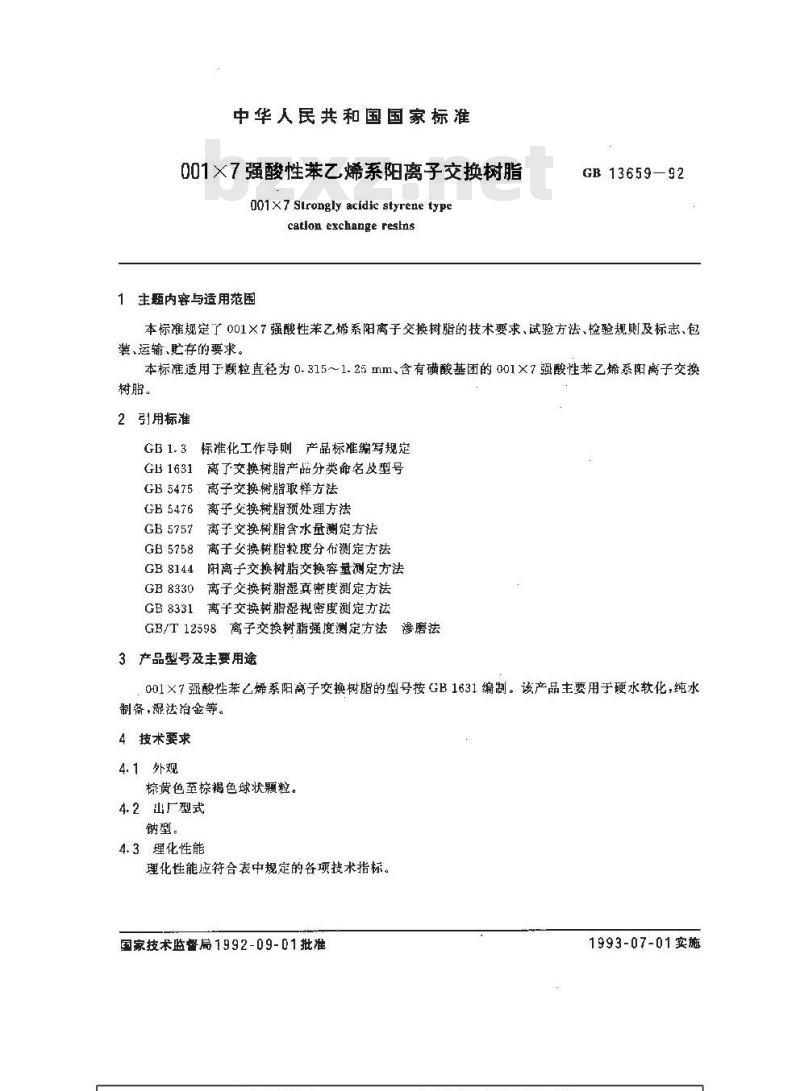

【国家标准(GB)】 001x7强酸性苯乙烯系阳离子交换树脂

中华人民共和国国家标准
001×7强酸性苯乙烯系阳离子交换树脂001×7 Strongly acidic styrene typecation exchange reslns
1主题内容与适用范围
GB 13659—92
本标准规定了001×7强酸性苯乙烯系阳离子交换树脂的技术要求,试验方法、检验规则及标志,包装、运输、贮存的要求。
本标准适用于颗粒直径为 0.315~～1.25 mm、含有磺酸基团的 001×7强酸性萃乙烯系阳离子交换树脂。
2 引用标准
标准化工作导则产晶标准编写规定GB1631
GB 5475
GB 5476
GB5757
GB5758
GB 8144
GB8330
GB8331
离了交换树脂产品分类命名及型号离子交换树脂取样方法
离子交换树脂预处理方法
离子交换树脂含水量测定方法
离子交换树脂粒度分布测定方法阴离子交换树脂交换容量测定方法离子交换树脂湿真密度测定方法离于交换树脂湿视密度测定方法GB/T12598离子交换树脂强度测定方法渗磨法3产品型号及丰要用途
001×7强酸性苯乙烯系阳离子交换树脂的型号按GB1631编制。该产品主要用于硬水软化，纯水制备，混法冶金等。
4技术要求
4.1外观
棕黄色至棕褐色或状颗粒。
4.2出厂型式
钠型。
4.3理化性能
理化性能应符合表中规定的各项技术指标。国家技术监督局1992-09-01批准1993-07-01实施

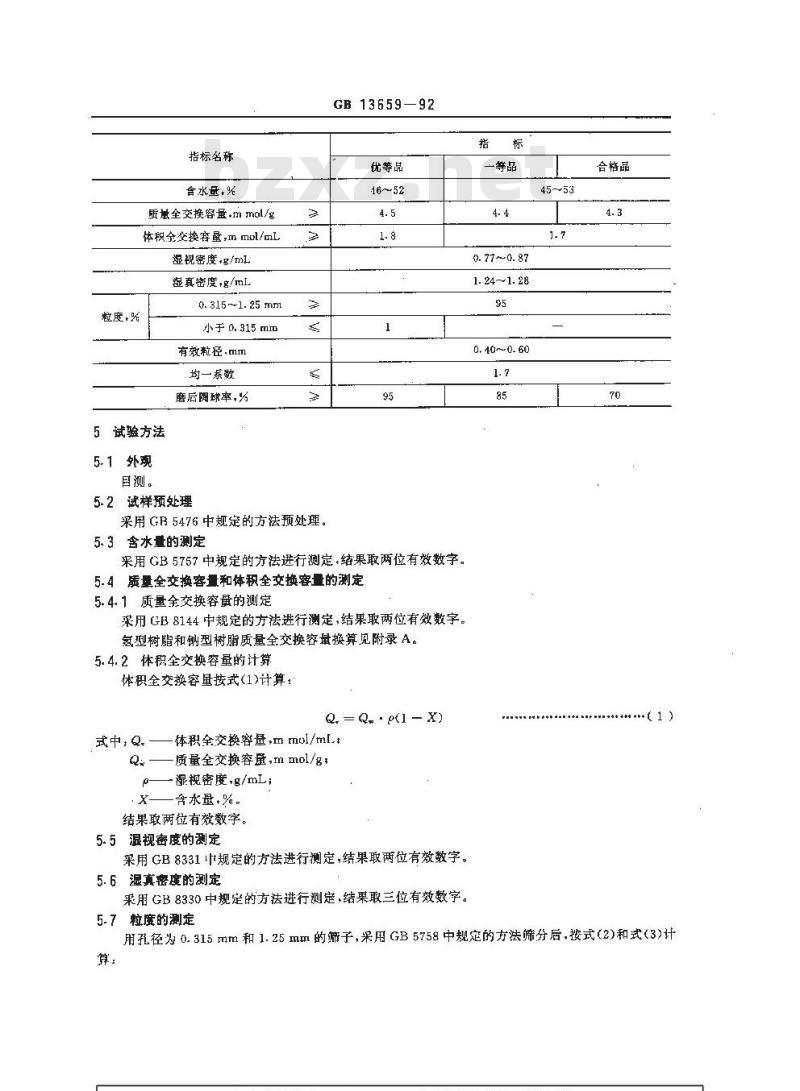

粒度，%
指标名称
含水量，%
质量全交换容量mmal/g
体积余交换容量,m mol/mL
湿视密度+g/mL
显真密度+名/mL
0. 315-~1. 25 mm
小于0.315mm
有效粒径,mm
均一系数
磨后阴球率，为
5试验方法
5.1 外观
函测。
5.2试样预处理免费标准bzxz.net
采用GB5476中规定的方法预处理。5.3含水量的测定
GB 13659—92
优等品
采用GB5757中规定的方法进行测定，结果取两位有效数字。5.4质量全交换容量和体积全交换容量的测定5.4.1质量全交换容量的测定
采用GB8144中规定的方法进行测定，结果取两位有效数字。氢型树脂和钢型树脂质量全交换容量换算见附录A。5.4.2体积全交换容量的计算
体积全交换容量按式(1)计算：
Q, = Q : p(1 - X)
中,Q,—
体积全交换容量,m mol/ml.;
-质量全交换容量，mmol/g：
°—湿视密度,g/mL；
.X—含水量,%。
结果取两位有效数字。
5.5湿视密度的测定
采用GB8331中规定的方法进行测定，结果取两位有效数字。5.6湿真密度的测定
采用GB8330中规定的方法进行测定，结果取三位有效数字。指
一等品
0. 77 ~ 0. 87
1. 24~1. 28
0. 40~ 0. 60
合格品
+++++++( 1)
5.7粒度的测定
用孔径为0.315mm和1.25mm的筛子，采用GB5758中规定的方法筛分后，按式（2)和式（3）计算：

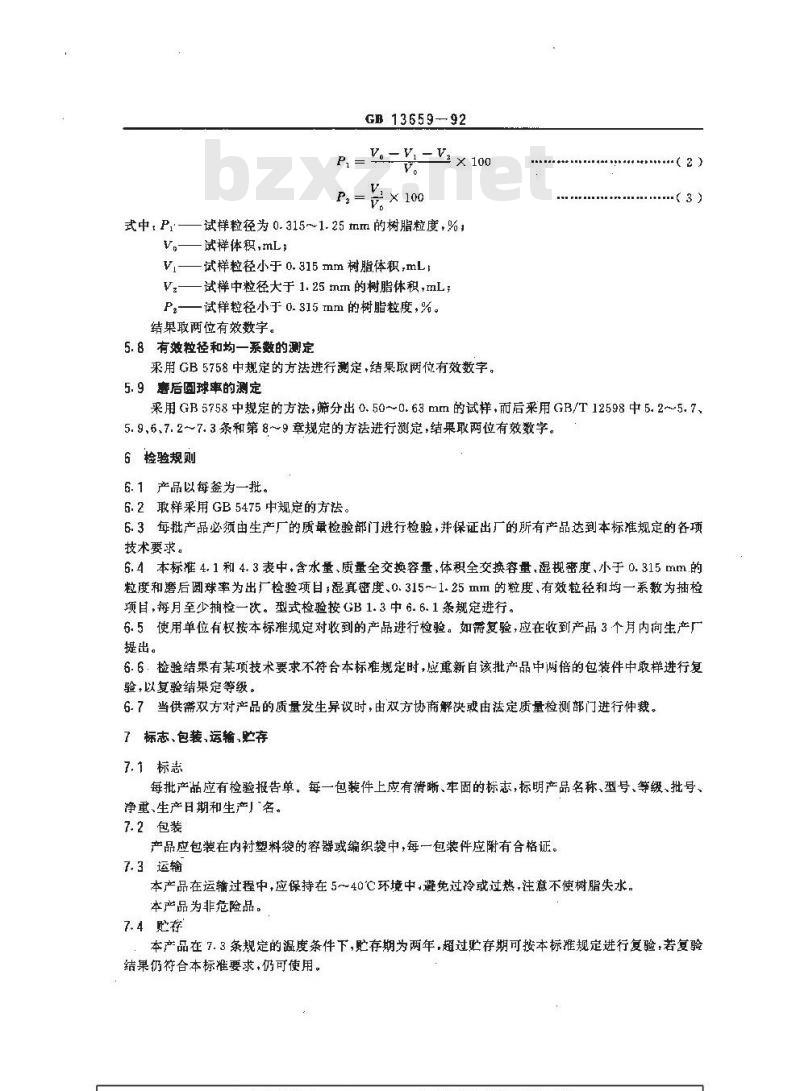

式中+P-
GB 13659-92
试样粒径为0.315~1.25mm的树脂粒度，%V，试样体积，mL；
Vl——试样粒径小于 0. 315 mm树脂体积,mL#V试样中粒径大于 1. 25 mm 的树脂体积,mL;P—试样粒径小于 0. 315 mm的树脂粒度,%。结果取两位有效数字。
5. 8 有效粒径和均一系数的测定来用GB 5758中规定的方法进行测定,结果取两位有效数字。5. 9后同球率的测定
采用GB5758中规定的方法，筛分出0.50~0.63mm的试样，而后采用GB/T12598中5.2~5.7、5. 9,6、7.2~7.3条和第8～9 章规定的方法进行测定,结果取两位有效数字。6检验规则
6.1产品以每签为一批。
6.2取样采用GB5475中规定的方法。6.3每批产品必须由生产厂的质量检验部门进行检验，并保证出厂的所有产品达到本标准规定的各项技术要求。
6.4 本标准 4. 1 和 4. 3 表中,含水量、质量全交换容量,体积全交换容量,湿视密度、小于 0. 315 mm.的粒度和磨后圆球率为出广检验项目;湿真密度、0. 315~~1. 25 mM 的粒度,有效粒径和均一系数为抽检项目，每月至少抽检一次。型式检验按GB1.3中6.6.1条规定进行。6.5使用单位有权按本标准规定对收到的产品进行检验。如需复验，应在收到产品3个月内向生产厂提出。
6.6.检验结果有某项技术要求不符台本标准规定时，感重新自该批产品中两倍的包装件中取样进行复验,以复验结果定等级。
6.7当供需双方对产品的质量发生异议时，由双方协商解决或由法定质量检测部门进行仲裁。7标志、包装,运输,贮存
7.1标患
每批产品应有检验报告单。每一包装件上应有清晰、牢固的标志，标明产品名称、型号、等级、批号。净重、生产日期和生产」名。
7.2包装
产品应包装在内衬塑料袋的容器或编织袋中，每一包装件应附有合格证。7.3运输
本产品在运输过程中，应保持在5~～40℃环境中，避免过冷或过热，注意不使树脂失水。本产品为非危险品。
7.4贮存
本产品在7.3条规定的温度条件下，贮存期为两年，超过贮存期可按本标推规定进行复验，若复验结果仍符合本标准要求，仍可使用。GB13659—92

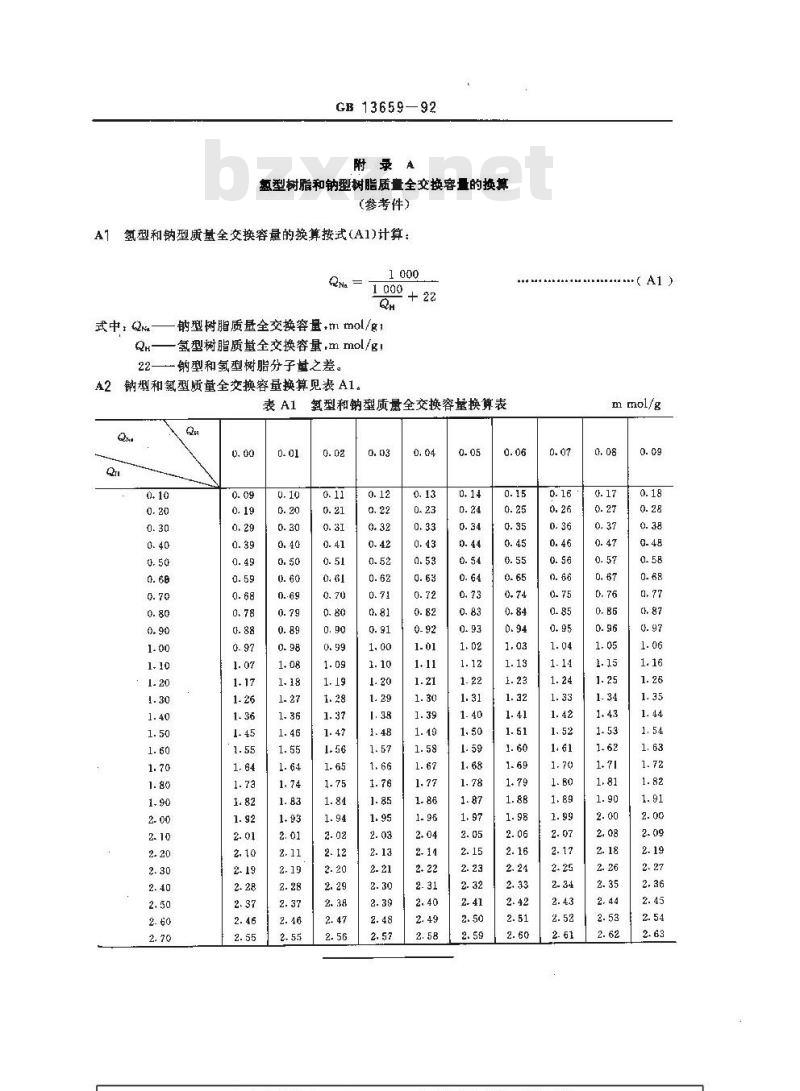

附录A
氢型树脂和钠型树脂质量全交换容量的换算(参考件）
A1氢型和钠型质量全交换容量的换算按式（A1)计算：QNa =
式中：Qm—钠型树脂质量全交换容量+mmol/g！Q氢型树脂质量全交换容量,m mol/g!22—钠型和氨型树脂分子盘之差。A2钠型和氢型质量全交换容量换算见表A1。表 A1
氢型和钠型质量全交换容量换算表0.02
...(A1)
mmol/g

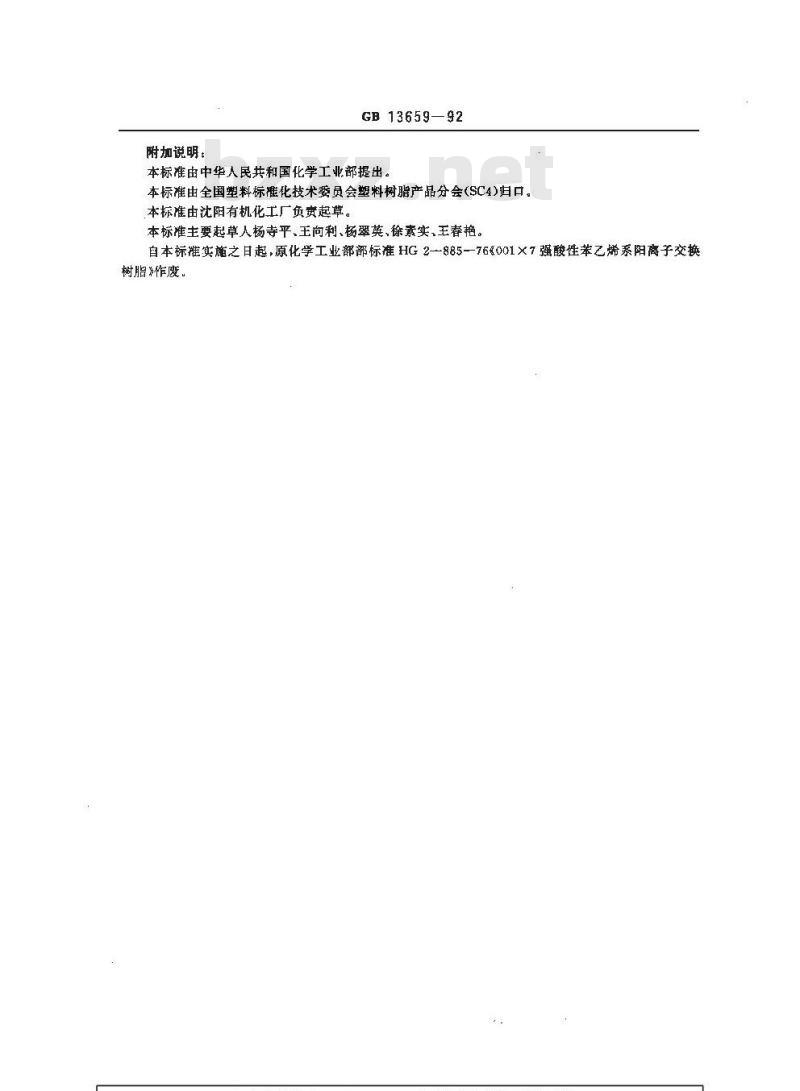

附加说明：
GB13659—92
本标准由中华人民共和国化学工业部提出。本标准由全国塑料标准化技术委员会塑料树脂产品分会(SC4)归口。本标准由沈阳有机化工厂负责起草。本标准主要起草人杨寺平、王向利、杨翠英、徐素实、王春艳。自本标准实施之日起，原化学工业部部标准HG2-885-76001×7强酸性苯乙烯系阳离子交换树脂作废。
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
