【国家标准(GB)】 IC卡预付费售电系统 第3部分：预付费电度表

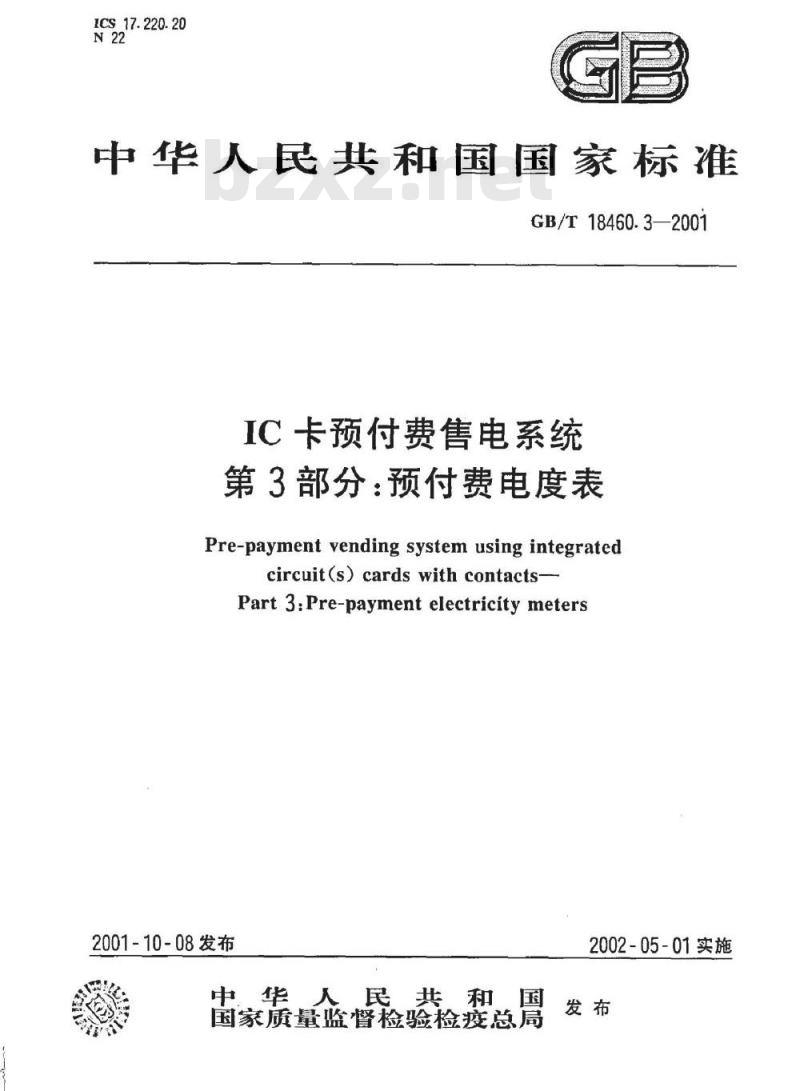

ICS17.220.20
中华人民共和国国家标准
GB/T18460.3—2001
IC卡预付费售电系统
第3部分：预付费电度表
Pre-payment vending system using integratedcircuit(s) cards with contacts-Part 3:Pre-payment electricity meters2001-10-08发布
中华人民共和国
国家质量监督检验检疫总局
2002-05-01实施

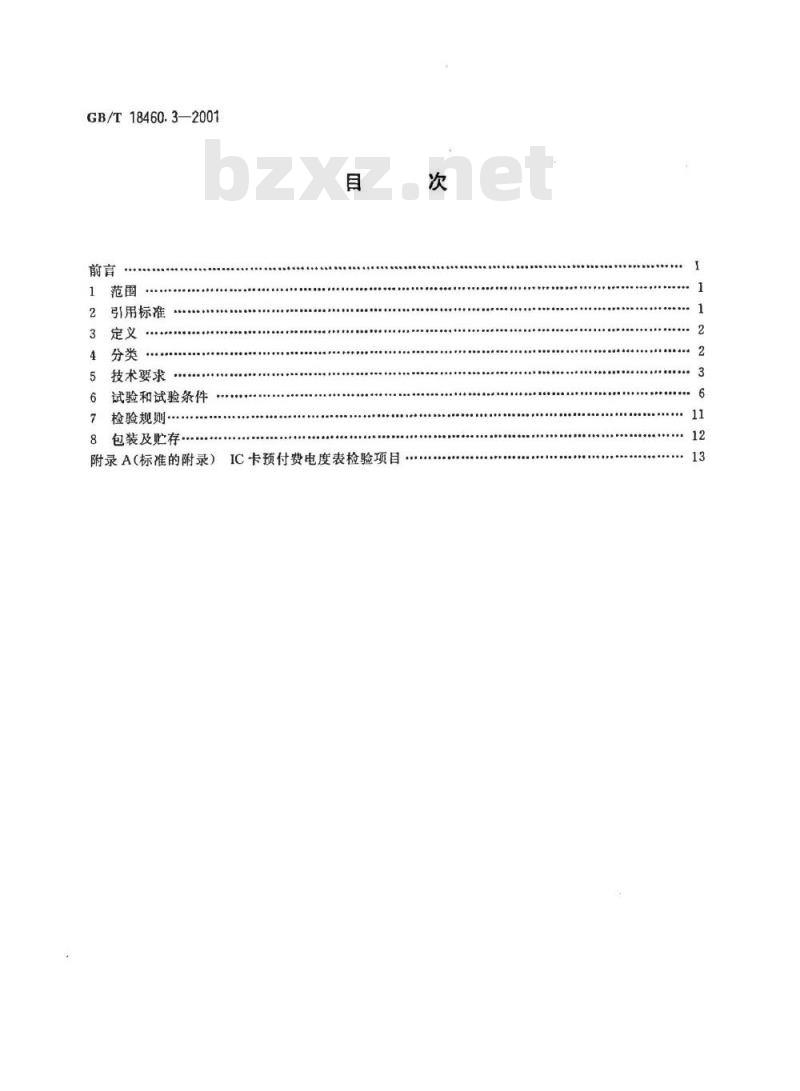

GB/T18460.3—2001
引用标准
技术要求
6试验和试验条件
7检验规则.
8包装及存…
附录A(标准的附录）
IC卡预付费电度表检验项目
GB/T18460.3—2001

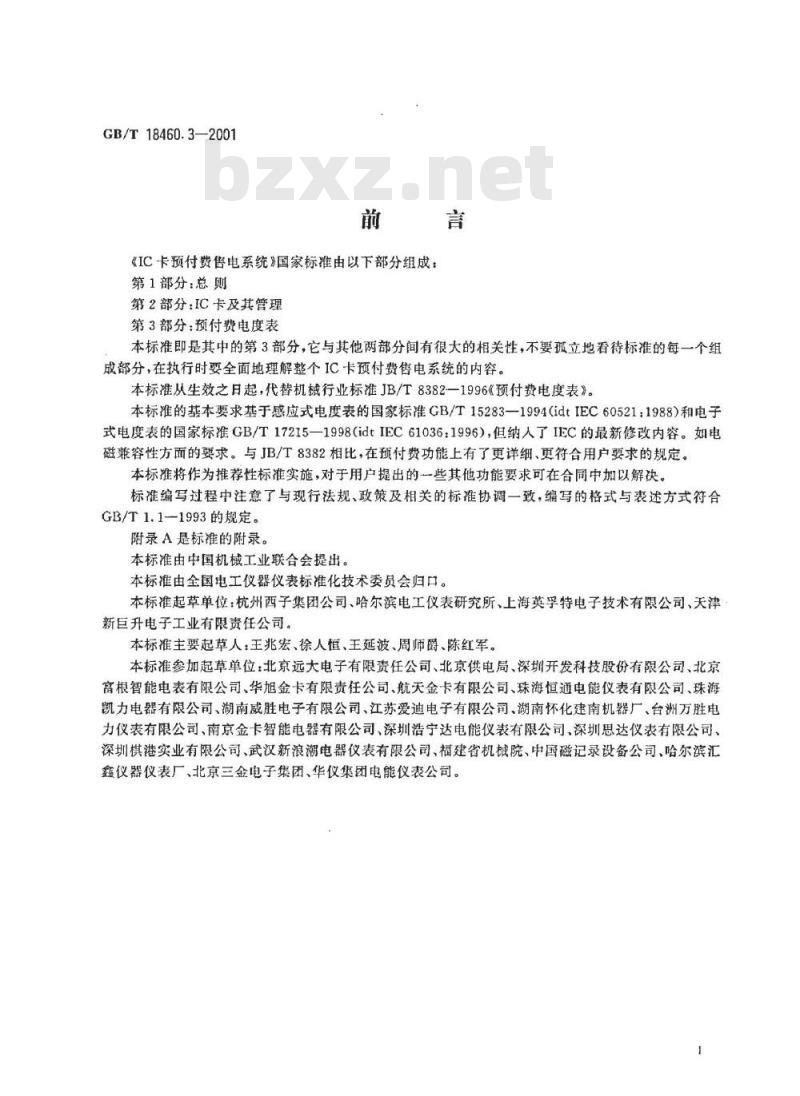

《IC卡预付费售电系统》国家标准由以下部分组成：第1部分：总则
第2部分：IC卡及其管理
第3部分：预付费电度表
本标准即是其中的第3部分，它与其他两部分间有很大的相关性，不要孤立地看待标准的每一个组成部分，在执行时要全面地理解整个IC卡预付费售电系统的内容。本标准从生效之日起，代替机械行业标准JB/T8382—1996《预付费电度表》。本标准的基本要求基于感应式电度表的国家标准GB/T15283—1994（idtIEC60521：1988)和电子式电度表的国家标准GB/T17215—1998（idtIEC61036：1996），但纳人了IEC的最新修改内容。如电磁兼容性方面的要求。与JB/T8382相比，在预付费功能上有了更详细、更符合用户要求的规定。本标准将作为推荐性标准实施，对于用户提出的一些其他功能要求可在合同中加以解决。标准编写过程中注意了与现行法规、政策及相关的标准协调一致，编写的格式与表述方式符合GB/T1.1—1993的规定。
附录A是标准的附录。
本标准由中国机械工业联合会提出。本标准由全国电工仪器仪表标准化技术委员会归口。本标准起草单位：杭州西子集团公司、哈尔滨电工仪表研究所、上海英孚特电子技术有限公司、天津新巨升电子工业有限责任公司。本标准主要起草人：王兆宏、徐人恒、主延波、周师爵、陈红军。本标准参加起草单位：北京远大电子有限责任公司、北京供电局、深圳开发科技股份有限公司、北京富根智能电表有限公司、华旭金卡有限责任公司、航天金卡有限公司、珠海恒通电能仪表有限公司、珠海凯力电器有限公司、湖南威胜电子有限公司、江苏爱迪电子有限公司、湖南怀化建南机器厂、台洲万胜电力仪表有限公司、南京金卡智能电器有限公司、深圳浩宁达电能仪表有限公司、深圳思达仪表有限公司、深圳棋港实业有限公司、武汉新浪潮电器仪表有限公司、福建省机械院、中国磁记录设备公司、哈尔滨汇鑫仪器仪表厂、北京三金电子集团、华仪集团电能仪表公司。1范围

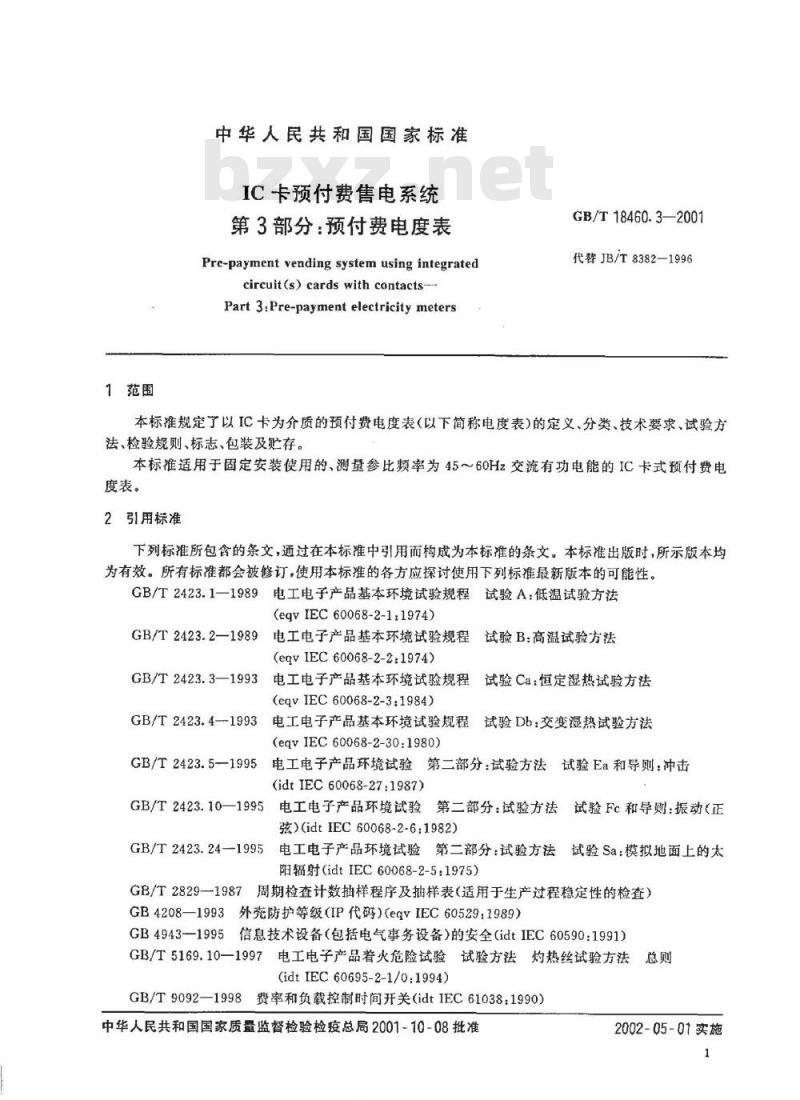

中华人民共和国国家标准
IC卡预付费售电系统
第3部分：预付费电度表
Pre-payment vending system using integratedcircuit(s)cards with contacts-Part3:Pre-payment electricitymetersGB/T18460.3—2001
代警JB/T8382—1996
本标准规定了以IC卡为介质的预付费电度表（以下简称电度表）的定义、分类、技术要求、试验方法、检验规则、标志、包装及贮存。本标准适用于固定安装使用的、测量参比频率为45～60Hz交流有功电能的IC卡式预付费电度表。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2423.1-1989电工电子产品基本环境试验规程试验A：低温试验方法(egvIEC60068-2-1:1974)
GB/T2423.2—1989电工电子产品基本环境试验规程试验B：高温试验方法(eqvIEC60068-2-2:1974)此内容来自标准下载网
GB/T2423.3—1993
电工电子产品基本环境试验规程试验Ca：恒定湿热试验方法(eqvIEC60068-2-31984)
GB/T2423.4—--1993
电工电子产品基本环境试验规程试验Db：交变湿热试验方法(eqvIEC60068-2-30:1980)
GB/T2423.5—1995
电工电子产品环境试验第二部分：试验方法试验Ea和导则：冲击(idtIEC60068-27:1987)
GB/T2423.10—1995电工电子产品环境试验第二部分：试验方法试验Fc和导则：振动（正弦)(idtIEC60068-2-6:1982)
GB/T2423.24—1995
5电工电子产品环境试验第二部分：试验方法试验Sa：模拟地面上的太阳辐射（idtIEC60068-2-5:1975)GB/T2829—1987周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB4208—1993外壳防护等级（IP代码）(eqvIEC60529：1989）GB4943—1995信息技术设备（包括电气事务设备）的安全（idtIEC60590：1991)GB/T5169.10—1997电工电子产品着火危险试验试验方法灼热丝试验方法总则(idtIEC60695-2-1/0:1994)
GB/T9092—1998
费率和负载控制时间开关（idtIEC61038：1990）中华人民共和国国家质量监督检验检疫总局2001-10-08批准2002-05-01实施
GB/T18460.3--2001

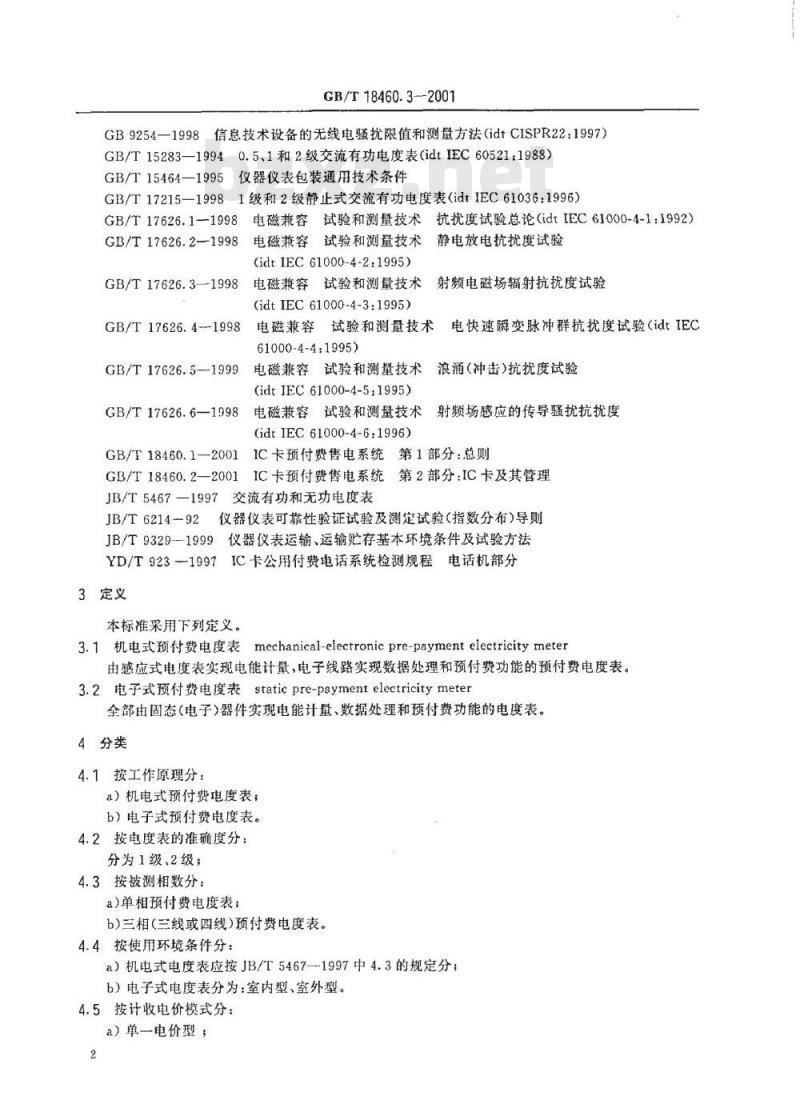

GB9254—1998信息技术设备的无线电骚扰限值和测量方法（idtCISPR22：1997）GB/T15283—19940.5、1和2级交流有功电度表（idtIEC60521：1988）GB/T15464-1995仪器仪表包装通用技术条件GB/T17215—19981级和2级静止式交流有功电度表（idtIEC61036：1996）GB/T17626.1—1998电磁兼容试验和测量技术抗扰度试验总论（idtIEC61000-4-1：1992）GB/T17626.2-1998电磁兼容试验和测量技术静电放电抗扰度试验(idtIEC61000-4-2:1995)
GB/T17626.3--1998电磁兼容试验和测量技术(idtIEC61000-4-3:1995)
射频电磁场辐射抗扰度试验
电快速瞬变脉冲群抗扰度试验（idtIEC电磁兼容试验和测量技术
GB/T17626.4--1998
61000-4-4:1995)
GB/T17626.5—1999电磁兼容试验和测量技术浪通（冲击）抗扰度试验
(idtIEC61000-4-5:1995)
射频场感应的传导骚扰抗扰度
GB/T17626.6-1998电磁兼容试验和测量技术(idtIEC61000-4-6:1996)
GB/T18460.1-20011C卡预付费售电系统第1部分：总则GB/T18460.2一2001IC卡预付费售电系统第2部分：IC卡及其管理JB/T5467—1997交流有功和无功电度表仪器仪表可靠性验证试验及测定试验（指数分布）导则JB/T621492
JB/T9329-1999仪器仪表运输、运输贮存基本环境条件及试验方法YD/T923-1997IC卡公用付费电话系统检测规程电话机部分3定义
本标准采用下列定义。
mechanical-electronic pre-payment electricitymeter3.1机电式预付费电度表
由感应式电度表实现电能计量，电子线路实现数据处理和预付费功能的预付费电度表。3.2电子式预付费电度表staticpre-paymentelectricitymeter全部由固态（电子）器件实现电能计量、数据处理和预付费功能的电度表。4分类
4.1按工作原理分：
a）机电式预付费电度表：
b）电子式预付费电度表。
4.2按电度表的准确度分：
分为1级、2级；
4.3按被测相数分：
a)单相预付费电度表；
b)三相（三线或四线）预付费电度表。4.4按使用环境条件分：
a）机电式电度表应按JB/T5467-1997中4.3的规定分；b）电子式电度表分为：室内型、室外型。4.5按计收电价模式分：
a）单一电价型；
b）多种电价（费率)型。
4.6按电度表结构分：
GB/T18460.3--2001
a）整体式，即构成电度表的所有部件如测量单元、计度器、负荷开关及其他辅助装置装在同一表壳内的电度表；
b）分体式，即构成电度表的所有部件不装在同一表壳内的电度表。无论整体式电度表或分体式电度表均应符合本标准的要求。5技术要求
5.1标准的电量值
5.1.1标准参比电压（见表1)
表1标准参比电压
接人方式
直接接通
经互感器接通
5.1.2标准参比电流（见表2）
接人方式
直接接通（1）
经互感器接通（I.）
5.1.3最大电流（Imx）
表2标准参比电流
标准值，V
220、380
57.7、100
标准值，A
5、10、15、20、30、40、50
1、1.5、(3)、5
直接接通式的电度表，最大电流的优先值应是基本电流的整数倍；经互感器接通的电度表，应注意电度表的电流范围与电流互感器的二次电流范围相匹配。电度表的最大电流是1.21.、1.51.或21.。注：对上述电压、电流值，如用户要求也可以是其他值。5.2机械要求
5.2.1一般要求
机电式电度表应符合GB/T15283一1994第5章和第7章中有关规定。电子式电度表应符合GB/T17215-1998中4.2的有关规定。5.2.2插口
介质的插口应能防尘、防水。
防尘应达到GB4208中规定的IP5X防护等级要求，对于防水室内型的应达到IPX1防护等级，室外型应达到IPX4防护等级。
5.2.3负荷开关
电度表的负荷开关应具有中断和恢复负载的功能，且在1.21.时也能正常工作。对整体式电度表内的负荷开关应有消弧措施。5.3气候条件
a）机电式电度表应符合JB/T54671997中4.3的规定；6）电子式电度表应符合GB/T17215—1998中4.3的规定。5.4功能
5.4.1控制功能
应能实现用户先买电后用电的功能：当电度表内剩余电量（金额）小于或等于系统所设的报警电量或报警金额时，应能以声、光或其他方式提醒用户；当电度表内剩余电量（金额）为零或双方约定的允许3
GB/T18460.3—2001
的踪欠电量（金额）时，可发出断电信号控制负荷开关自动切断。在电度表输入新购电量（金额）后能自动恢复（必要时，也可辅以手工恢复）。5.4.2显示功能
电度表至少应能显示以下信息：a)累计所用电能数；
b)剩余电量(kWh)或剩余金额。
5.4.3记忆功能
当供电线路停止供电时，剩余电量或剩余金额以及其他需要保护的信息不应丢失5.4.4送加功能
输人电度表的本次购电量或购电金额与电度表内的剩余电量或剩余金额应能送加。5.4.5辨伪功能
使用非指定介质时，电度表不应接受。5.4.6返写功能
用户将IC卡插入电度表后，电度表应能自动将当前剩余电量或剩余金额、电度表状态等信息返写至IC卡中，以供IC卡预付费介质管理系统查询。5.4.7受检功能
电度表应能接受由售电管理系统制作的检测卡的检查，并能将电度表当前状态的信息返写至检测卡质中，以便对电度表运行状态进行检查。5.4.8补遗功能
当用户原售电卡遗失，通过一定程序补遗后，电度表应能接受新补的售电卡。并能拒绝原售电卡。5.4.9冻结功能（正点抄表）
对按多种电价（费率）计费的电度表应能在供电部门设定的每月冻结时间对所需的电度表内的剩余电量(金额）、累计用电量（金额)等数据进行结算并存储。5.4.10计时功能
对多种电价（费率）计费的电度表应有计时功能，其计时准确度按GB/T9092一1998中4.5的规定。
5.4.11安全防护功能
当使用非指定介质或进行非法操作时，电度表应有防护功能。在撤消非指定介质或非法操作后，电度表应能正常工作且数据不丢失。5.4.12响应时间
在售电卡插人后，电度表应在2s内读写完毕。5.5电气要求
5.5.1功率损耗
5.5.1.1电压线路
在参比电压、参比频率和参比温度下且显示器件全部显示时，每一电压线路的功耗不应超过表3的规定值。
表3电压线路（包括电源）功耗
机电式
4W/14VA
3W/10VA
3W/12VA
电子式
5.5.1.2电流线路
GB/T18460.3—2001
表3（完）
3W/12VA
3W/12VA
在参比电流、参比频率和参比温度下，每一电流线路损耗的视在功率不应超过表4的规定值。表4视在功率损耗
机电式
电子式
5.5.2其他电气要求
a）机电式电度表应符合GB/T15283—1994中6.4、6.5、8.6、8.7的规定。b）电子式电度表应符合GB/T17215—1998中4.4的规定。5.6电磁兼容性（EMC)
5.6.1抗电磁干扰
电度表应具备抗电磁干扰的能力，在静电放电、高频电磁场、电快速瞬变脉冲群、浪涌和射频场感应的传导骚扰的干扰下应工作正常、无损坏、信息不丢失且内容不改变。5.6.2无线电干扰抑制
电度表不应产生干扰其他设备的传导或辐射噪声。5.7准确度要求
5.7.1电能测量准确度
a）机电式电度表电能测量的准确度要求应符合GB/T15283—1994中8.1、8.2、8.3.8.4、8.5和第9章的要求。
b）电子式电度表应符合GB/T17215—1998中4.6的要求。5.7.2剩余电量递减准确度
电度表累计用电能量增加数与剩余电能量减少数之差应不大于计度器的一个最小分辨率值的计量单位。
5.8调整
机电式电度表应符合GB/T15283—1994第10章的规定，电子式电度表无此要求。5.9卡座
5.9.1触点压力
卡座读写头触点对卡的每一个触点的压力应保证满足接触点不可大于0.6N，在插拔过程中，卡座不应损坏卡和集成电路或使之产生划痕。5.9.2接触电阻
干净卡的触点与干净的卡座触点的接触电阻应不大于100mα。5.9.3短路保护
卡座应具有承受触点间短路的能力，不论短路时间长短，短路触点数量多少，均不应损坏卡座或引起功能上的改变。
5.9.4电源通断保护
GB/T18460.3—2001
已插人IC卡的卡座出现突然通断电现象时，接触触点上不应出现引起卡误操作的信号。5.9.5工作寿命
卡座应能承受不小于2万次的IC卡插拔，在此过程中应保持正确读写IC卡和5.9.1、5.9.2、5.9.3、5.9.4所规定的特性。
5.10可靠性
在规定的使用条件下，电度表的平均无故障工作时间应不小于2.19X10°h。5.11抗运输环境性能
电度表在包装运输条件下，按JB/T5467~~1997中5.7的要求进行试验，试验后，仍应符合该标准5.7的要求。
6试验和试验条件
6.1试验条件
除在有关条款中另有说明外，各项试验均在参比条件下进行。6.2机械要求的试验
6.2.1弹簧锤试验
应使用弹贫锤进行电度表外壳的机械强度试验。电度表以正常工作位置安装，弹簧锤以0.2J土0.02J的动能作用在表盖（包括窗口）和端盖上。如表壳和端盖没有出现能影响其功能的损坏，并且不可能触及带电体，则试验结果是合格的。6.2.2冲击试验（仅对电子式电度表）应遵照GB/T2423.5中的规定，并在下列条件下进行试验：一电度表在非工作状态下，无包装；一冲击波形为半正弦波；
-峰值加速度：30g（300m/s*）；-脉冲宽度：18ms。
试验后，电度表不应出现损坏和信息改变，并按本标准要求准确地工作。6.2.3振动试验（仅对电子式电度表）按照GB/T2423.10中规定，并在下列条件下进行试验：一电度表在非工作状态下，无包装；试验程序A！
频率范围：10Hz~150Hz；
交越频率：60Hz：
f<60Hz恒定的振幅0.075mm；
-f>60Hz恒定的加速度9.8m/s（1g）；一单点控制：
—每-轴向扫频周期数：10。
注：10个扫频周期为75min。
经此试验后，电度表不应出现损坏或信息改变，并应按照本标准要求准确地工作。6.2.4阻燃性试验
应遵照GB/T5169.10中的规定，在下列温度进行试验：端子座：960℃土15℃
端盖和表壳：650℃±10℃；
作用时间：30s士1S。
用灼热丝在任一随机的位置处接触。如端子座与表底是一个整体，则仅对端子座进行试验。6
6.2.5防尘和防水试验
GB/T18460.3—2001
应遵照GB4208中的规定，并在下列条件下进行试验：6.2.5.1防尘
电度表为非工作状态，并安装在模拟壁上，一电度表装配上模拟电缆进行试验（暴露端密封），电缆型式和长度由制造厂定；一对于室内用电度表应保持电度表内部的大气压力与外部的相同（既不欠压，也不过压），一第一个特征数字：5(IP5X）；灰尘进入量不应妨碍电度表工作，并且不能削弱介电强度(绝缘强度)。6.2.5.2防水
电度表为非工作状态下：
第二个特征数字：1(IPX1）对于室内电度表；4(IPX4）对于室外电度表；
进水量不应妨碍电度表工作，并且不能削弱介电强度（绝缘强度）。6.3气候影响试验
每一项气候试验后，电度表应无损坏和信息改变，并能准确工作。6.3.1高温试验（仅对电子式电度表）应遵照GB/T2423.2的规定，并在下列条件下进行：电度表为非工作状态；
一温度：+70℃±2℃，
一试验时间：72h。
6.3.2低温试验（仪对电子式电度表）应遵照GB/T2423.1的规定，并在下列条件下进行：一电度表为非工作状态；
温度：一25℃士3℃对室内电度表；一40℃土3℃对室外电度表；
试验时间：72h。
6.3.3交变湿热试验（仅对电子电度表）按照GB/T2423.4中规定，并在下列条件下进行试验：电压线路和辅助线路接参比电压：电流线路无电流；
-变化型式1；
上限温度：+40℃士2℃（室内电度表）+55℃土2℃（室外电度表）；
一不采取特殊措施来排除表面的潮汽；一试验时间：6周期。
此项试验完成后24h，电度表应提交下列试验：a）按照GB/T172151998中5.4.6进行绝缘试验，其试验电压应乘以系数0.8；b）功能试验：电度表应无损坏和信息改变，并应准确地工作。湿热试验也用作腐蚀试验。试验结果目测，不应出现能影响电度表功能的痕迹。6.3.4阳光辐射试验（仅对室外用电度表）应遵照GB/T2423.24的规定，并在下列条件下进行：电度表为非工作状态；
试验程序：A（照射8h，黑暗16h为周期）；上限温度：55℃；
一试验时间：3周期。
GB/T18460.32001
试验后，目测外观，标志的清晰度不应改变，功能不应减弱。6.4电气要求试验
6.4.1功耗试验
应在影响量的参比值下，以适当的方法来测量电压线路和电流线路中的功率损耗，功率损耗测量的综合最大误差不超过5%。
功率损耗的要求按5.5.1的规定。6.4.2温升
对电度表每一电流线路通最大电流，每一电压线路（以及通电持续时间比热时间常数还长的那些辅助电压线路）施加1.2倍（对电子式电度表为1.15倍）的参比电压，在环境温度不超过40℃时温升不应超过下列值：
a）机电式电度表：绕组：60K，表壳外表面：25K；b）电子式电度表：表壳外表面：25K。在2h的试验期间，电度表不应暨于通风或阳光辐射处。试验后，电度表不应出现损坏，并且电子式电度表应满足GB/T17215一1998中5.4.6的绝缘性能试验，机电式电度表应满足GB/T15283-1994中6.5.2和6.5.3规定的电压试验。对机电式电度表绕组温升按电阻法测定，测定方法按照GB/T15283一1994中6.4的规定。6.4.3其他电气性能试验
a）机电式电度表应符合GB/T15283-1994中6.4、6.5、8.6.8.7的规定。b）电子式电度表应符合GB/T17215—1998中5.4的规定。6.5电磁兼容性(EMC)试验
6.5.1静电放电抗扰度试验
按GB/T17626.2中规定，并在下述条件下进行：接触放电；
试验电压：8kV，
放电次数：10次（每一极性）。按台式设备试验；
一如因为外部无金属部分不能进行接触放电，可进行15kV试验电压的空气放电。a）电度表在非工作条件下：
一电压线路、电流线路和辅助线路不通电；一所有电压端及辅助接线端连接一起，电流端应开路。静电放电作用后，电度表不应出现损坏或信息的改变，并仍满足本标准规定的准确度要求。b）电度表在工作条件下：
一电压和辅助线路加参比电压；一电流线路中无电流，电流端应开路。在静电放电的作用下，计度器不应产生大于rkWh的变化，测试输出也不应产生大于&kWh的信号量。工值由下式算出：
其中：m测量单元数；
U.参比电压,V,
最大电流，A。
r=10-6.m.U..Im
（1）
c）对卡座静电放电。试验后，电度表应能正常工作且信息不改变。8
6.5.2高频电磁场抗扰度试验
GB/T18460.3—2001
按照GB/T17626.3中规定，并在下述条件进行电压和辅助线路加参比电压；
频率范围：80MHz~1000MHz；
试验场强：10V/m。
a）电流线路无电流，电流端应开路。在高频电磁场的作用下，计度器不应产生大于kWh的变化，测试输出也不应产生kWh的信号量。工的计算见公式（1)。
b）电子式预付费电度表在基本电流1.或额定电流I..功率因数为1、敏感频率或主振频率点上，误差改变量应在GB/T17215—1998表15规定极限内。6.5.3快速瞬变脉冲群试验
按照GB/T17626.4中规定，并在下述条件进行；试验电压应以共模方式加于地与下列线路间：电压线路；
如果在正常工作时与电压线路分离的电流线路；如果在正常工作时与电压线路分离的辅助线路。a）在基本电流1.或额定电流1.、功率因数为1：电压和辅助线路加参比电压：
电流和电压线路的试验电压：2kV；参比电压超过40V的辅助线路试验电压：1kV；按台式设备试验；
一试验时间：试验开始，快速瞬变脉冲群作用1s，随后300s的非作用期，试验周期按此方式重复直到10min内完成最少的试验次数（实际的试验时间依赖电度表计度器的分辨率）。试验时，电度表的记录值相对于同一负载条件下无脉冲群作用时记录值的改变，对1级和2级表分别不应大于4%或6%。
b）电流线路中无电流，电流端开路。一电压线路和辅助线路加参比电压：-电流和电压线路的试验电压：4kV；一按台式设备试验；
试验时间：60s。
在群脉冲的作用下，计度器不应产生大于10倍的kWh的变化，测试输出也不应产生大于10倍的kWh的信号量。的计算见公式(1)。6.5.4浪涌试验
按照GB/T17626.5中规定，并在下述条件下进行：试验电压应施加下列线路(端)间：电压线路端之间；
电压线路各端与地之间：
正常工作时与电压线路分离的电流线路与地之间。电流线路无电流，电流端开路：电压线路和辅助线路加参比电压；极性：正、负；
一试验次数：正负极性各5次；
重复率：1min次；
