【国家标准】 普通螺纹 极限偏差

ICS 21.040.10
CCS J 04

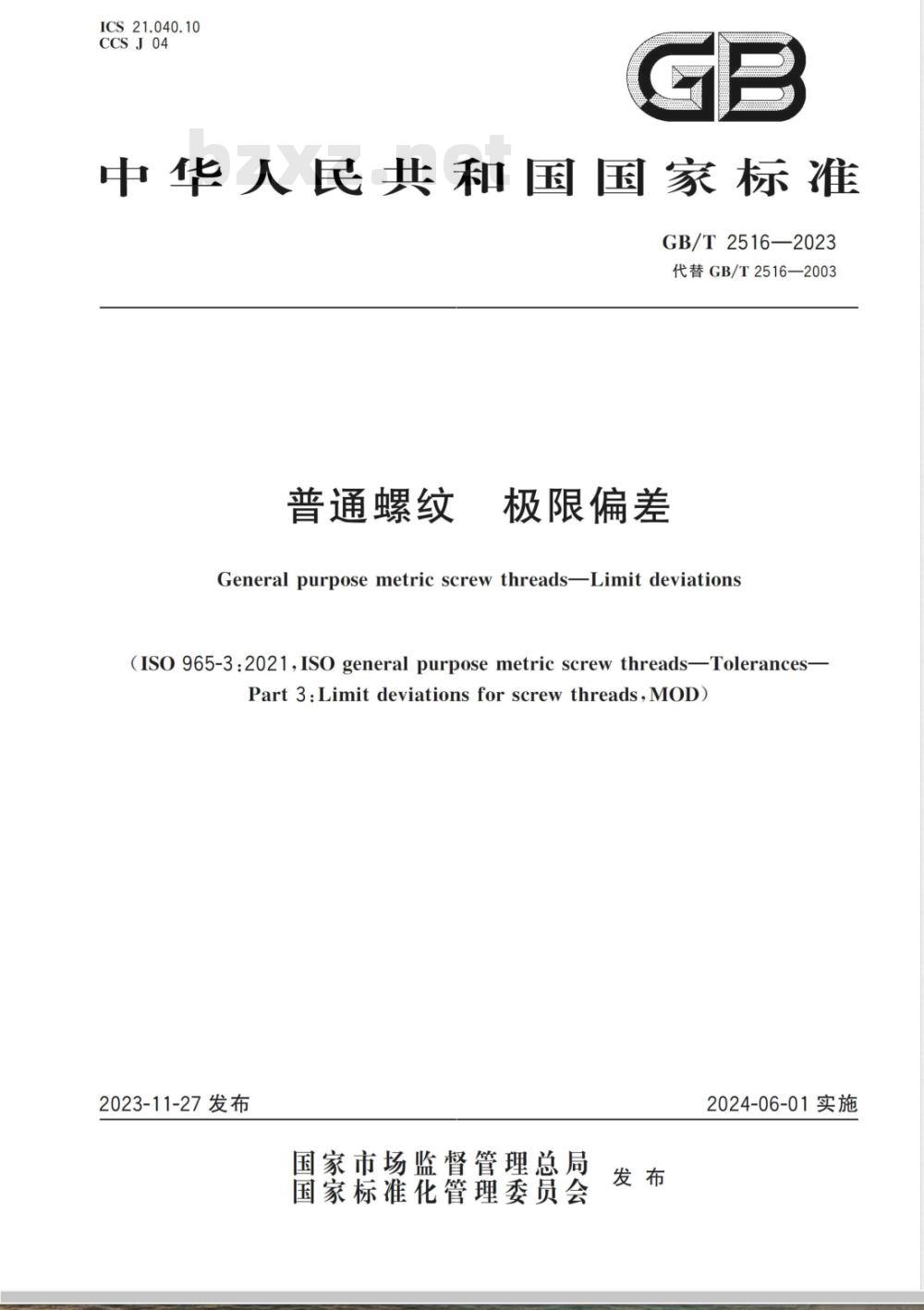

中华人民共和国国家标准國
GB/T2516—2023
代替GB/T2516—2003
普通螺纹
极限偏差
General purpose metric screw threadsLimit deviations(ISO 965-3:2021,ISO general purpose metric screw threadsTolerances-Part3:Limitdeviationsforscrewthreads,MoD）2023-11-27发布
国家市场监督管理总局
国家标准化管理委员会
2024-06-01实施
GB/T2516—2023

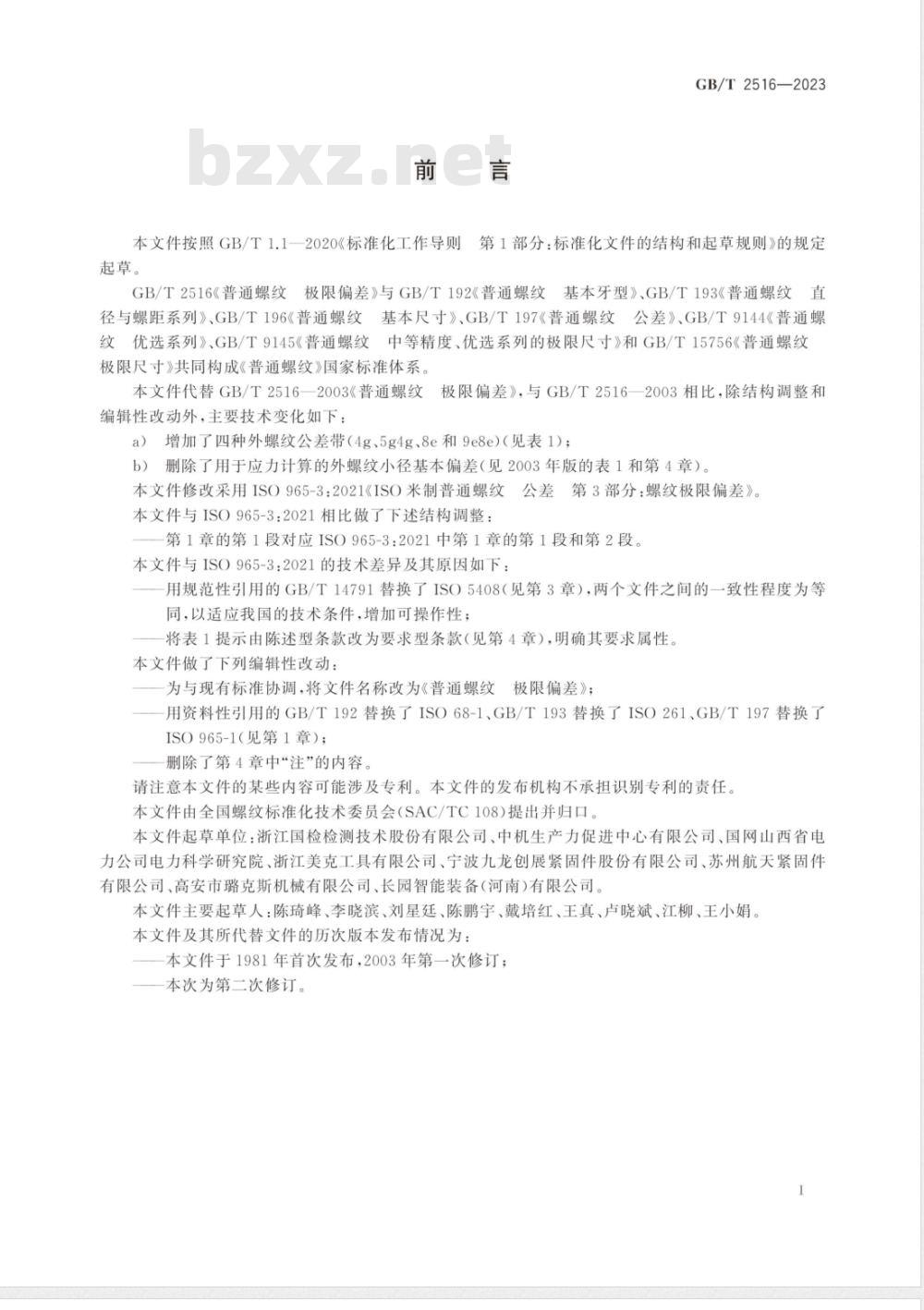

本文件按照GB/T1.1一2020《标准化工作导则厂第1部分：标准化文件的结构和起草规则》的规定起草。
GB/T2516《普通螺纹极限偏差》与GB/T192《普通螺纹基本牙型》、GB/T193《普通螺纹直径与螺距系列》、GB/T196《普通螺纹基本尺寸》、GB/T197《普通螺纹公差》、GB/T9144《普通螺纹优选系列》、GB/T9145《普通螺纹中等精度、优选系列的极限尺寸》和GB/T15756《普通螺纹极限尺寸》共同构成《普通螺纹》国家标准体系。本文件代替GB/T2516—2003《普通螺纹文极限偏差》，与GB/T2516一2003相比，除结构调整和编辑性改动外，主要技术变化如下：a）增加了四种外螺纹公差带（4g、5g4g、8e和9e8e)（见表1）；b）删除了用于应力计算的外螺纹小径基本偏差（见2003年版的表1和第4章）。本文件修改采用ISO965-3：2021《ISO米制普通螺纹公差第3部分：螺纹极限偏差》。本文件与ISO965-3：2021相比做了下述结构调整：第1章的第1段对应ISO965-3：2021中第1章的第1段和第2段。本文件与ISO965-3：2021的技术差异及其原因如下：用规范性引用的GB/T14791替换了ISO5408（见第3章），两个文件之间的一致性程度为等同，以适应我国的技术条件，增加可操作性；将表1提示由陈述型条款改为要求型条款（见第4章），明确其要求属性。本文件做了下列编辑性改动：
为与现有标准协调，将文件名称改为《普通螺纹（极限偏差》
用资料性引用的GB/T192替换了ISO68-1、GB/T193替换了ISO261、GB/T197替换了ISO965-1（见第1章）；
删除了第4章中“注”的内容
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任本文件由全国螺纹标准化技术委员会（SAC/TC108)提出并归口。本文件起草单位：浙江国检检测技术股份有限公司、中机生产力促进中心有限公司、国网山西省电力公司电力科学研究院、浙江美克工具有限公司、宁波九龙创展紧固件股份有限公司、苏州航天紧固件有限公司、高安市璐克斯机械有限公司、长园智能装备（河南）有限公司。本文件主要起草人：陈琦峰、李晓滨、刘星廷、陈鹏宇、戴培红、王真、卢晓斌、江柳、王小娟。本文件及其所代替文件的历次版本发布情况为：本文件于1981年首次发布，2003年第一次修订；一本次为第二次修订。

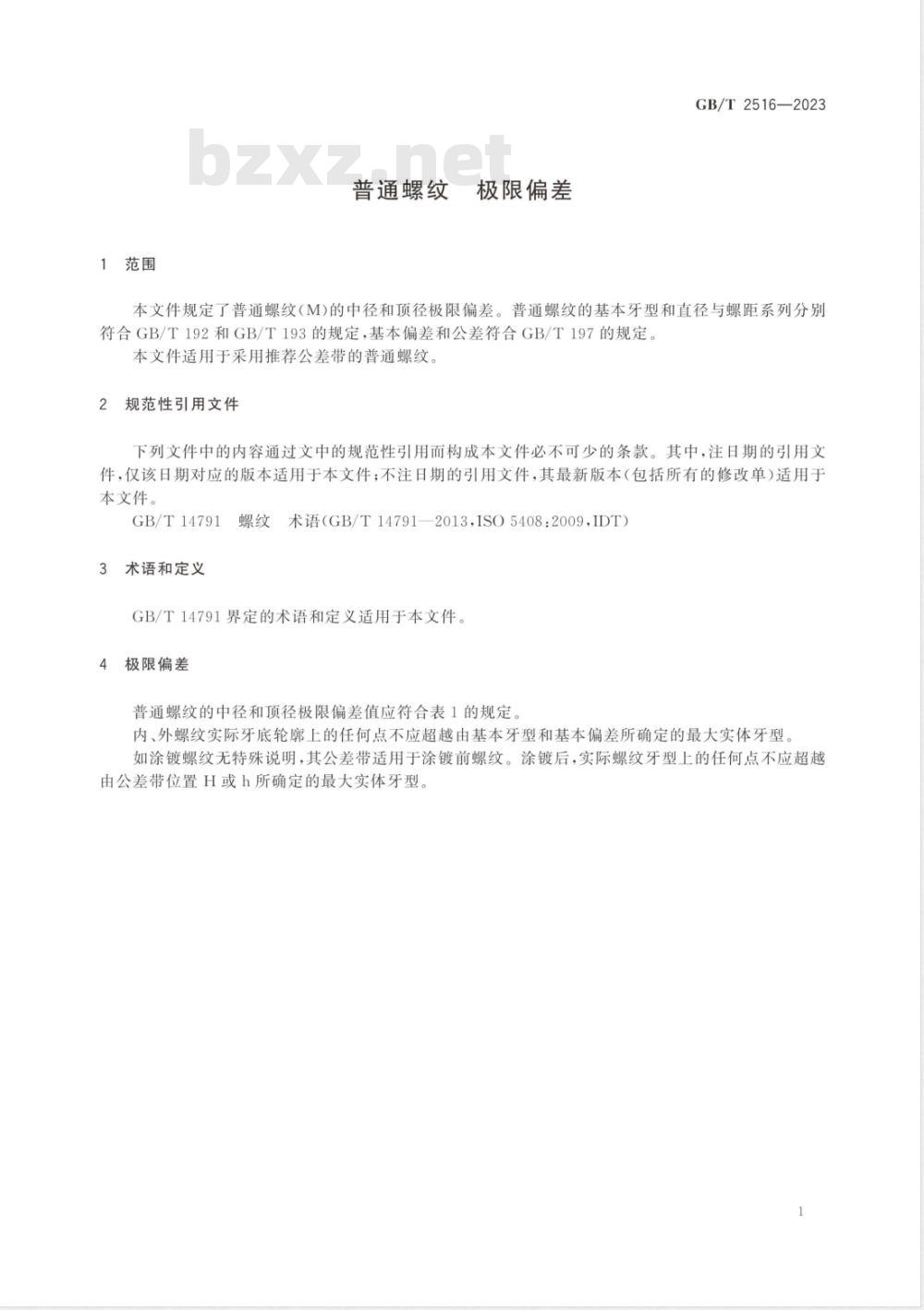

1范围
普通螺纹
极限偏差
GB/T2516—2023
本文件规定了普通螺纹（M)的中径和顶径极限偏差。普通螺纹的基本牙型和直径与螺距系列分别符合GB/T192和GB/T193的规定，基本偏差和公差符合GB/T197的规定。本文件适用于采用推荐公差带的普通螺纹。2
规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T14791
术语和定义
螺纹术语（GB/T14791—2013,ISO5408：2009,IDT）GB/T14791界定的术语和定义适用于本文件。极限偏差

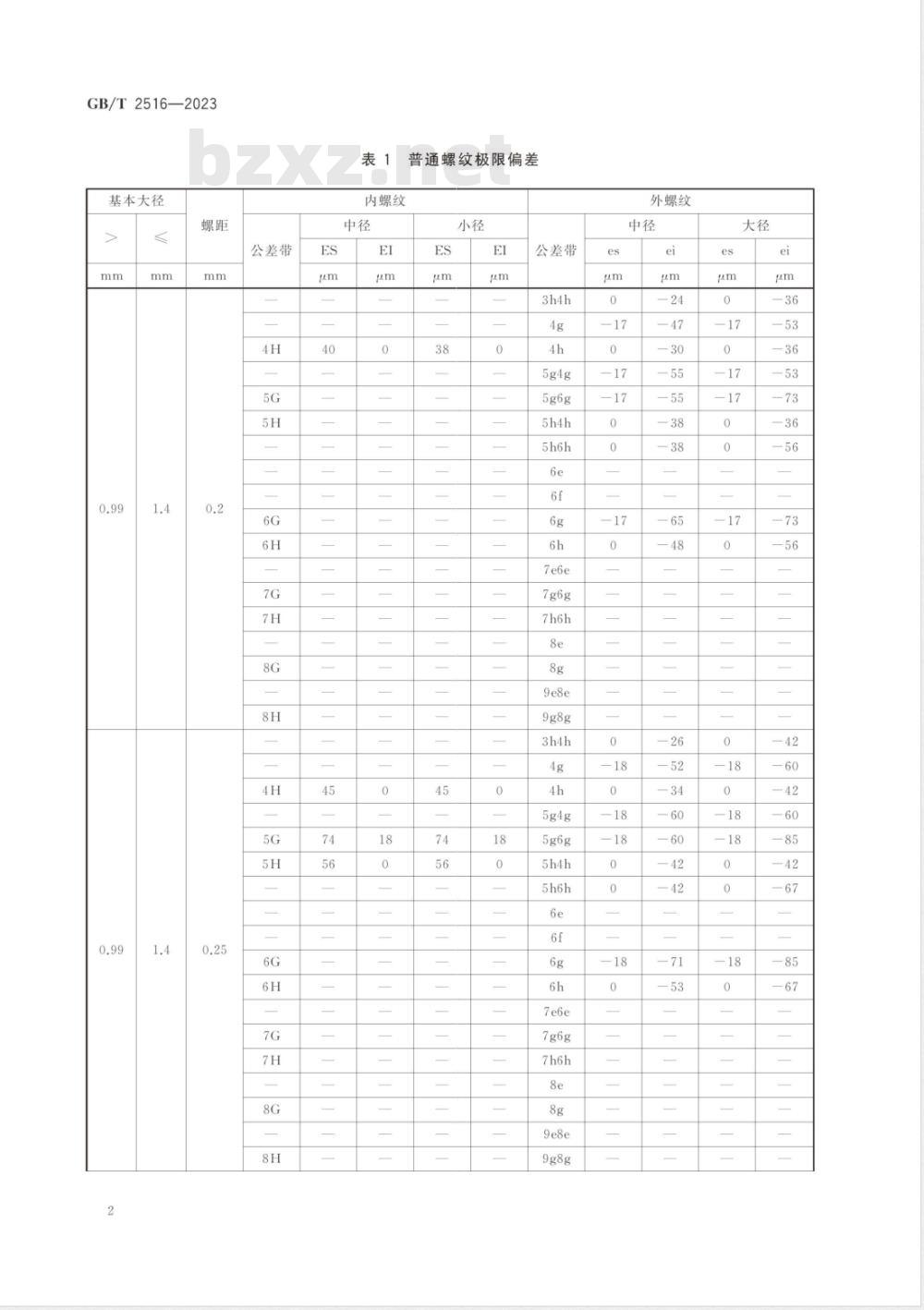

普通螺纹的中径和顶径极限偏差值应符合表1的规定内、外螺纹实际牙底轮廓上的任何点不应超越由基本牙型和基本偏差所确定的最大实体牙型。如涂镀螺纹无特殊说明，其公差带适用于涂镀前螺纹。涂镀后，实际螺纹牙型上的任何点不应超越由公差带位置H或h所确定的最大实体牙型1
GB/T2516—2023
基本大径
公差带
普通螺纹极限偏差
内螺纹
公差带
外螺纹
基本大径
公差带

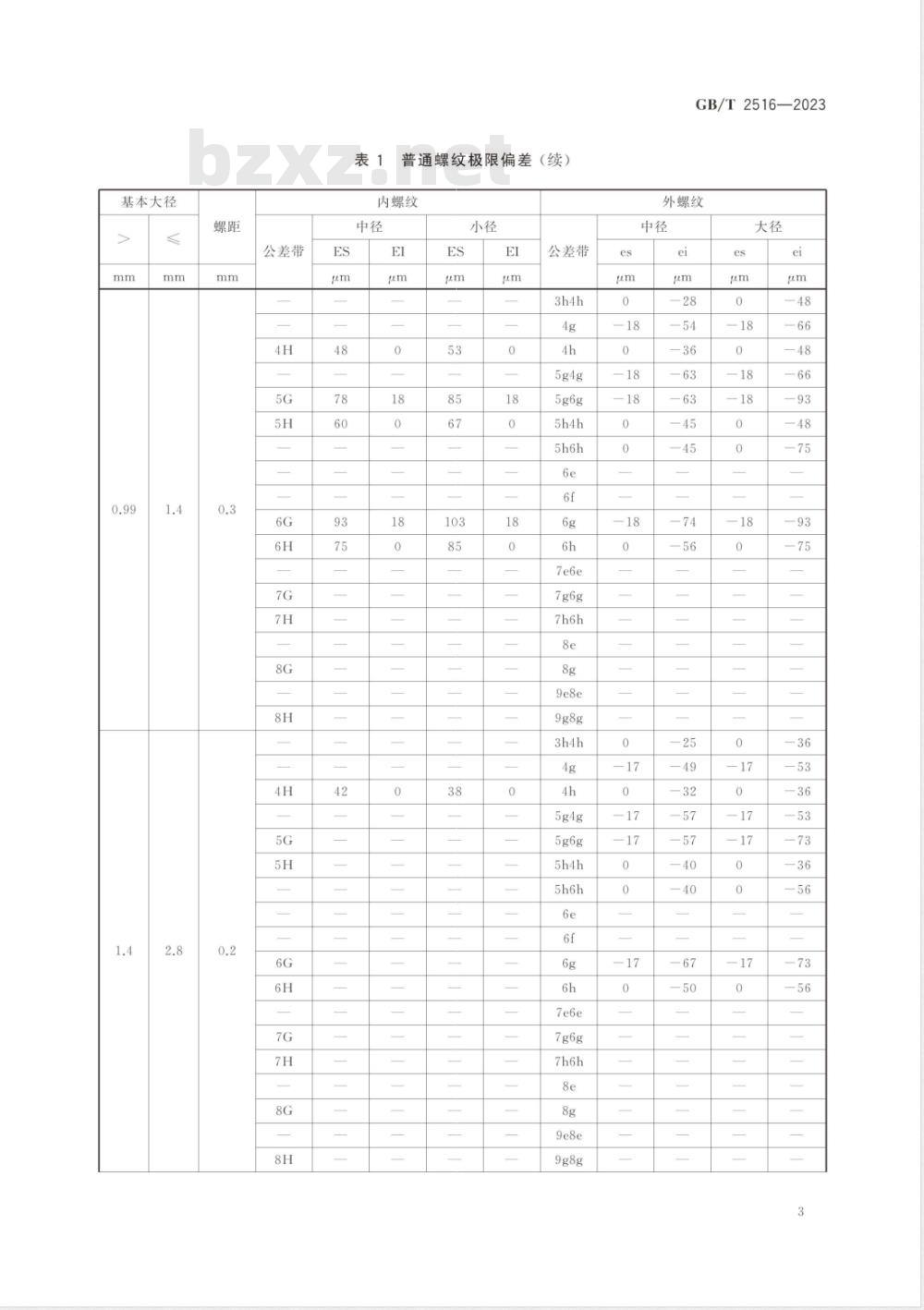

普通螺纹极限偏差（续）
内螺纹
公差带
GB/T2516—2023
外螺纹
GB/T2516—2023
基本大径
公差带
普通螺纹极限偏差（续）
内螺纹
公差带
外螺纹wwW.bzxz.Net
基本大径
公差带
普通螺纹极限偏差（续）
内螺纹
公差带
GB/T2516—2023
外螺纹
GB/T2516—2023
基本大径
公差带
普通螺纹极限偏差（续）
内螺纹
公差带
外螺纹
基本大径
公差带
普通螺纹极限偏差（续）
内螺纹
公差带
GB/T2516—2023
外螺纹
GB/T2516—2023
基本大径
公差带
普通螺纹极限偏差(续)
内螺纹
公差带
外螺纹
基本大径
公差带
普通螺纹极限偏差（续）
内螺纹
公差带
GB/T2516—2023
外螺纹
