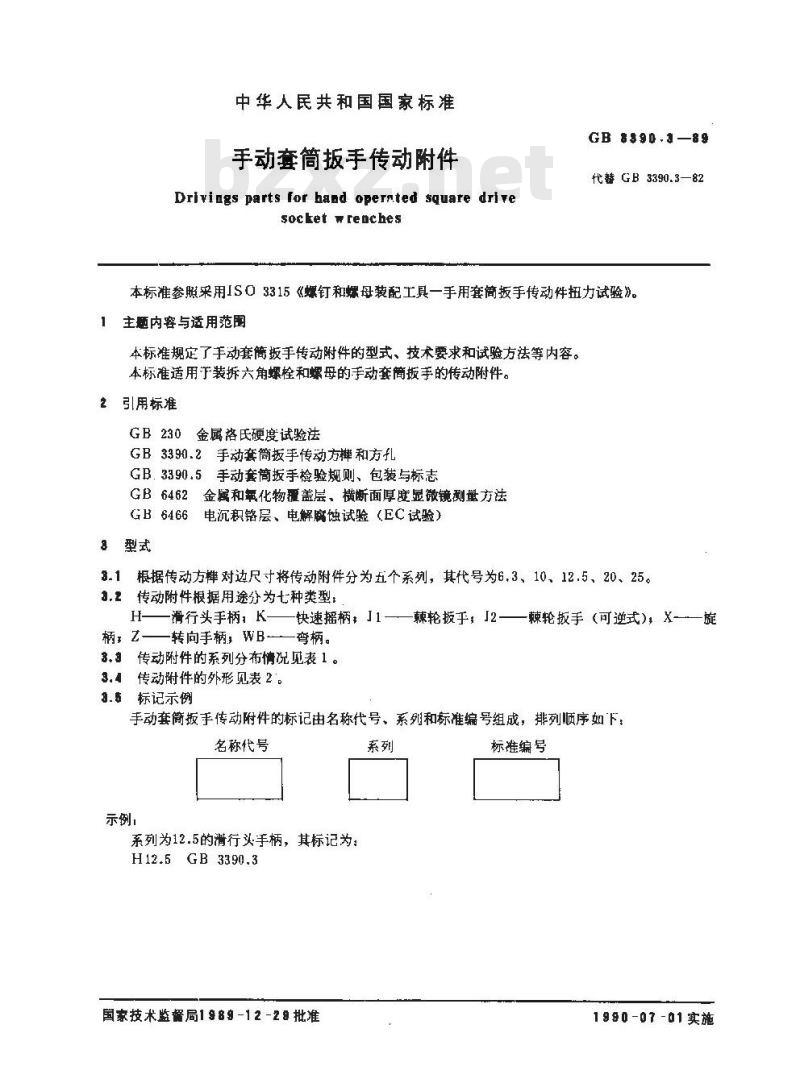

中华人民共和国国家标准
手动套筒扳手传动附件Www.bzxZ.net
Drivings parts for hand opernted square drivesocket wrenches
GB $$90.3—89
代赞GB3390.3—82
本标准参照采用IS03315《螺钉和螺母装配工具一手用套简扳手传动件扭力试验》。主题内容与适用范围
本标准规定了手动套筒扳手传动附件的型式、技术要求和试验方法等内容。本标准适用于装拆六角螺栓和螺母的手动套商扳手的传动附件。2引用标准
GB230金属洛氏硬度试验法
GB3390.2手动套筒扳手传动方和方孔GB.3390.5手动套简扳手检验规则、包装与标志GB6462金鼠和氧化物覆盖层、横断面厚度显微镜测量方法GB6466电沉积铬层、电解腐蚀试验（EC试验）型式
3.1根据传动方对边尺寸将传动附件分为五个系列，其代号为6.3、10、12.5、20、25。3.2传动附件根据用途分为七种类型：H
-滑行头手柄：K———
快速摇柄J1
转向手柄，WB弯柄。
3,传动附件的系列分布情况见表 1 。3.4传动附件的外形见表2。
3.5标记示例
棘轮扳干：12-
辣轮扳手(可逆式)，X一旋
手动套筒扳手传动附件的标记由名称代号，系列和标准编号组成，排列顺序如下，名称代号
示例，
系列为12.5的满行头手柄，其标记为：H12.5GB 3390.3
国家技术监备局1 989 -1 2 -2 8 批准系列
标准编号
1990-07-01实施

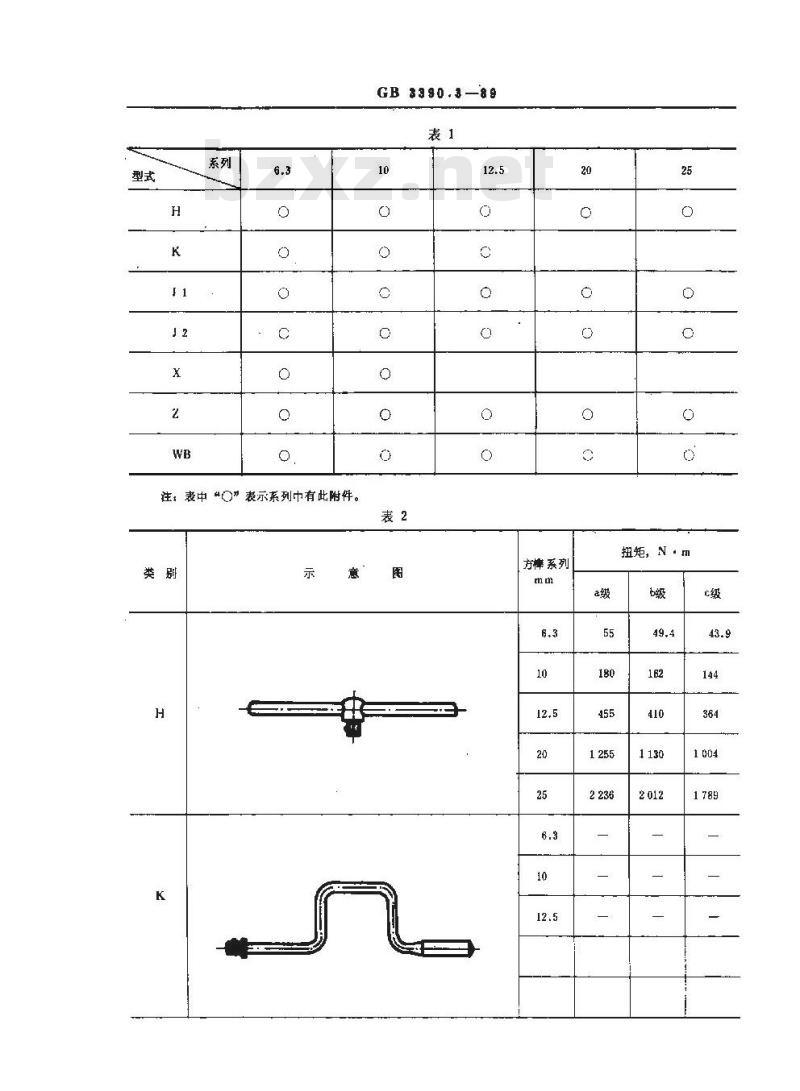

注：表中“○”表示系列中有此附件。类别
GB 3390.3-89
方系列
扭矩，N·m
GB 3390.3-89

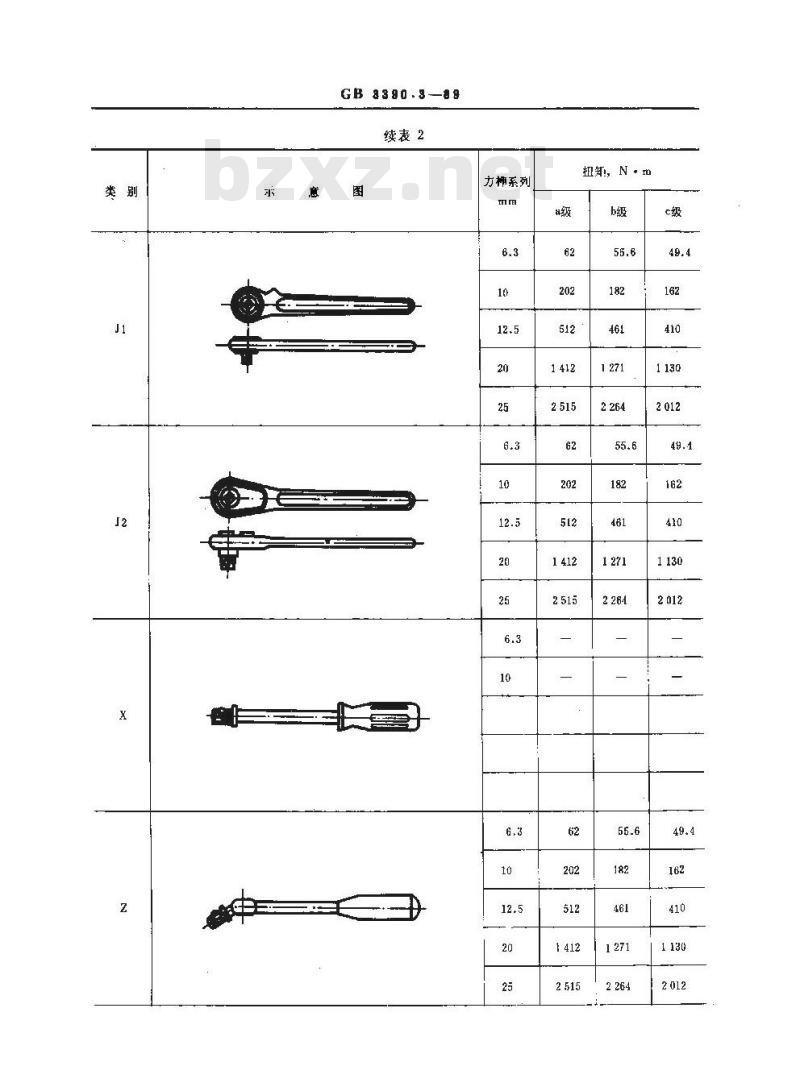

续表2
方榈系列
扭知，N·m
技术要求
GB 3390.389

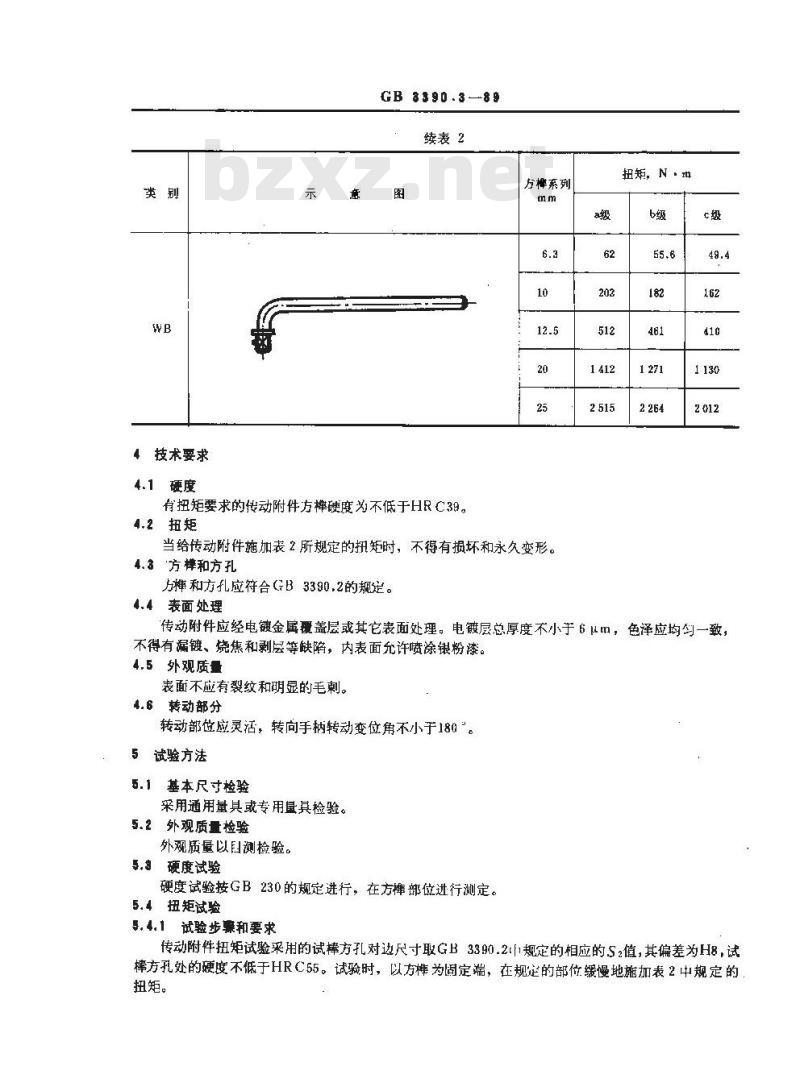

续表2
有扭矩要求的传动附件方样硬度为不低于HRC39。4.2扭矩
方槿系列
当给传动附件施加表2所规定的扭矩时，不得有损坏和永久变形。4.3方样和方孔
力和方孔应符合GB3390.2的规定。4.4表面处理
扭矩，N·m
传动附件应经电镀金属覆盖层或其它表面处理。电镀层总厚度不小于6μm，色泽应均勾一致，不得有漏镀、烧焦和剥层等缺陷，内表面允许喷涂银粉漆。4.5外观质量
表面不应有裂纹和明显的毛刺。4.6转动部分
转动部位应灵活，转向手柄转动变位角不小于180。5
试验方法
基本尺寸检验
采用通用量具或专用量其检验。5.2外观质量检验
外观质量以目测检验。
硬度试验
硬度试验按GB230的规定进行，在方样部位进行测定。扭矩试验
5.4.1 试验步骤和要求
传动附件扭矩试验采用的试棒方孔对边尺寸取GB3390.2规定的相应的S2值，其偏差为H8，试棒方孔处的硬度不低于HRC55。试验时，以方为固定端，在规定的部位缓慢地施加表2中规定的扭矩。

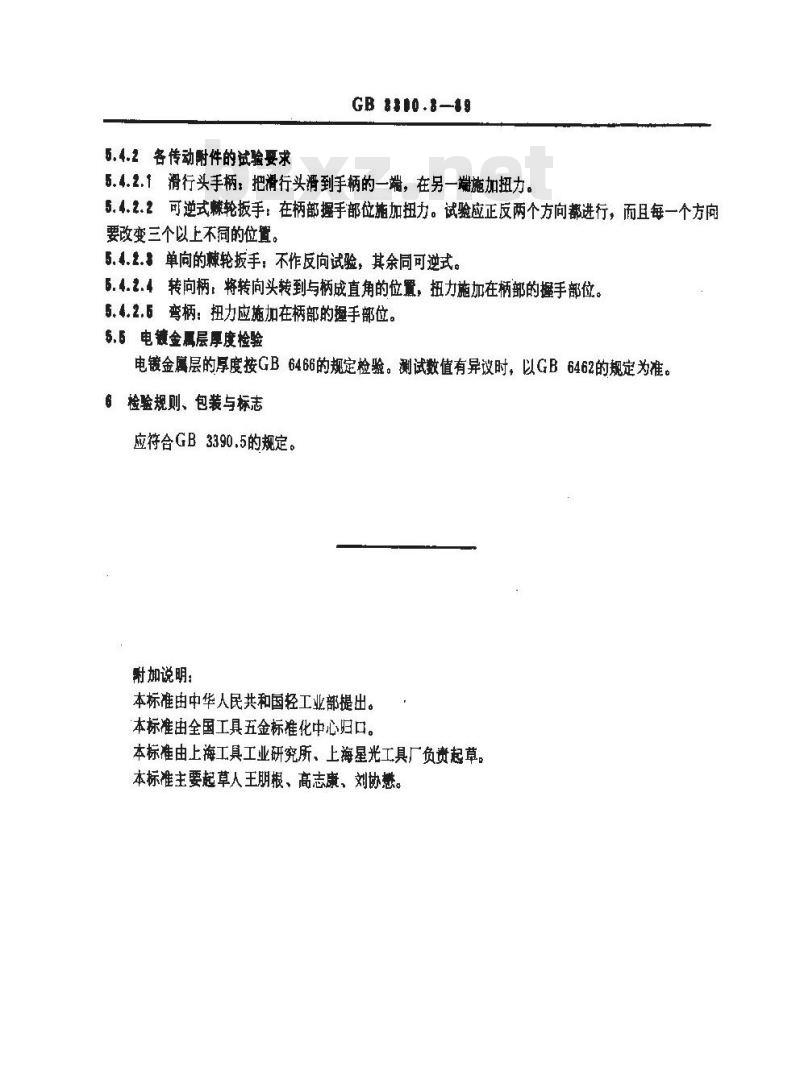

5.4.2各传动件的试验要求
GB8310.8-89
5.4.2.1滑行头手柄，把滑行头滑到手柄的一端，在另一端施加扭力，5.4.2.2可逆式棘轮扳手：在柄部握手部位施加扭力。试验应正反两个方向都进行，而且每一个方向要改变三个以上不同的位置。
5.4.2.单向的棘轮扳手，不作反向试验，其余同可逆式。5.4.2.4转向柄，将转向头转到与柄成直角的位置，扭力施加在柄部的握手部位。5.4.2.6弯柄：扭力应施加在柄部的握手部位。5.5电镀金属层厚度检验
电镀金属层的厚度按GB 6466的规定检验。测试数值有异议时，以GB6462的规定为准。6检验规则、包装与标志
应符合GB3390.5的规定。
附加说明：
本标准由中华人民共和国轻工业部提出。本标准由全国工具五金标准化中心归口。本标准由上海工具工业研究所、上海星光工具厂负贵起草。本标准主要起草人王朋根、高志康、刘协懋。
