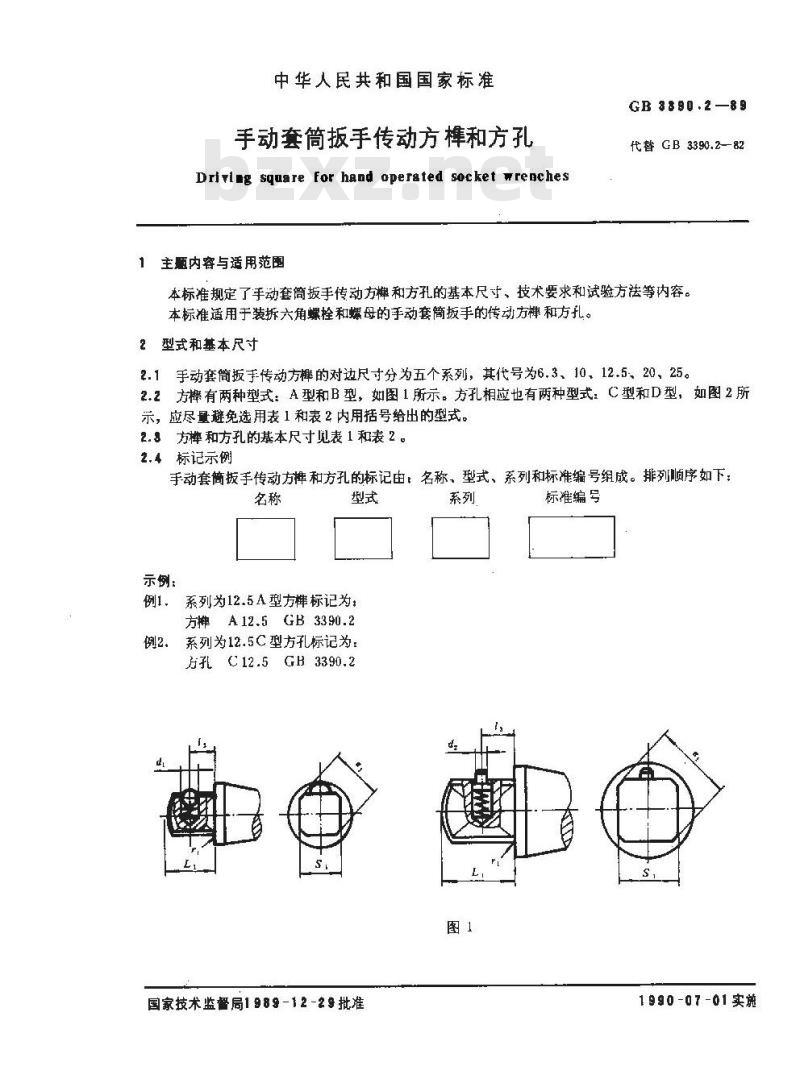

中华人民共和国国家标准
手动套筒简扳手传动方和方孔
Drivlg square for hand opersted socket wrenches主题内容与适用范围
GB3890.2—89
代替GB3390.2-82
本标准规定了手动套筒扳手传动方想和方孔的基本尺寸、技术要求和试验方法等内容。本标准适用于装拆六角螺栓和螺母的手动套简扳手的传动方和方孔。2型式和基本尺寸

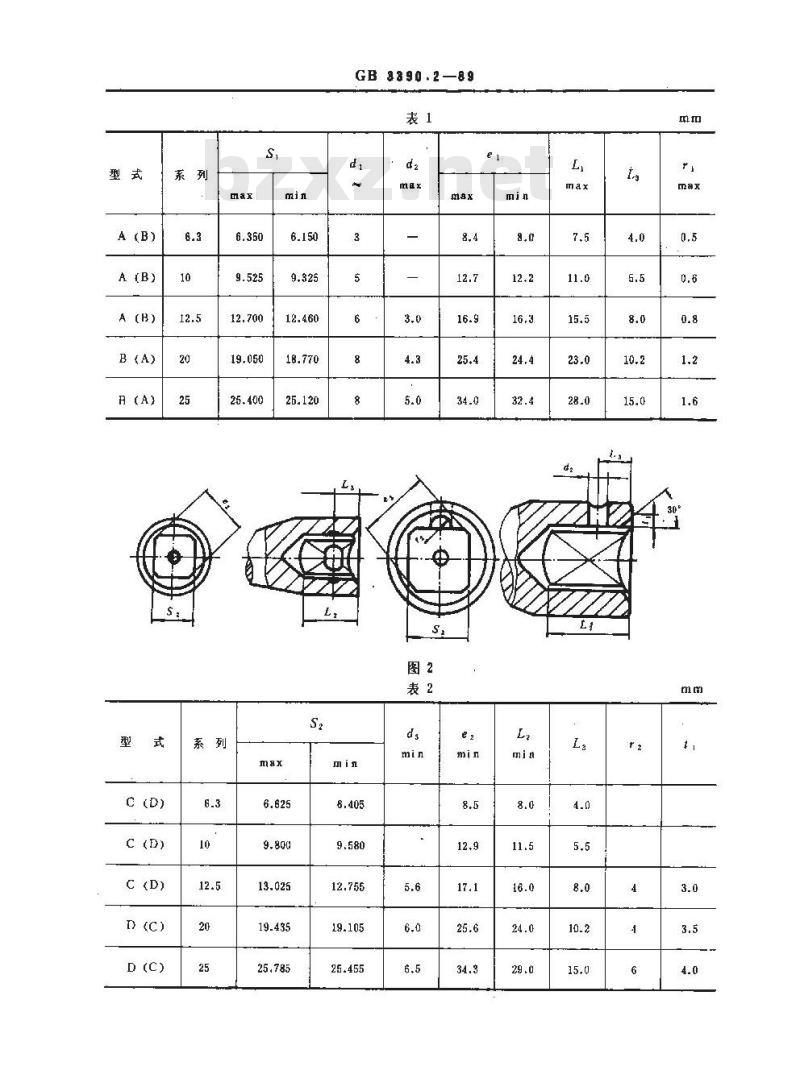

2.1手动套筒扳手传动方样的对边尺寸分为五个系列，其代号为6.3、10、12.5、20、25。2.2方样有两种型式：A型和B型，如图1所示。方孔相应也有两种型式：C型和D型，如图2所示，应尽量避免选用表1和表2内用括号给出的型式。2. 8方摔和方孔的基本尺寸见表 1 和表 2 。2.4标记示例
手动套简扳手传动方摔和方孔的标记由：名称、型式、系列和标准编号组成。排列顺序如下：名称Www.bzxZ.net
示例：
例1，
系列为12.54型方样标记为：
方摊A12.5GB3390.2
例2。
系列为12.5C 型方孔标记为
方孔C12.5GB 3390.2
国家技术监督局1989-12-29批准系列
标准编号
1990-07-01实城
GB3390.2—89

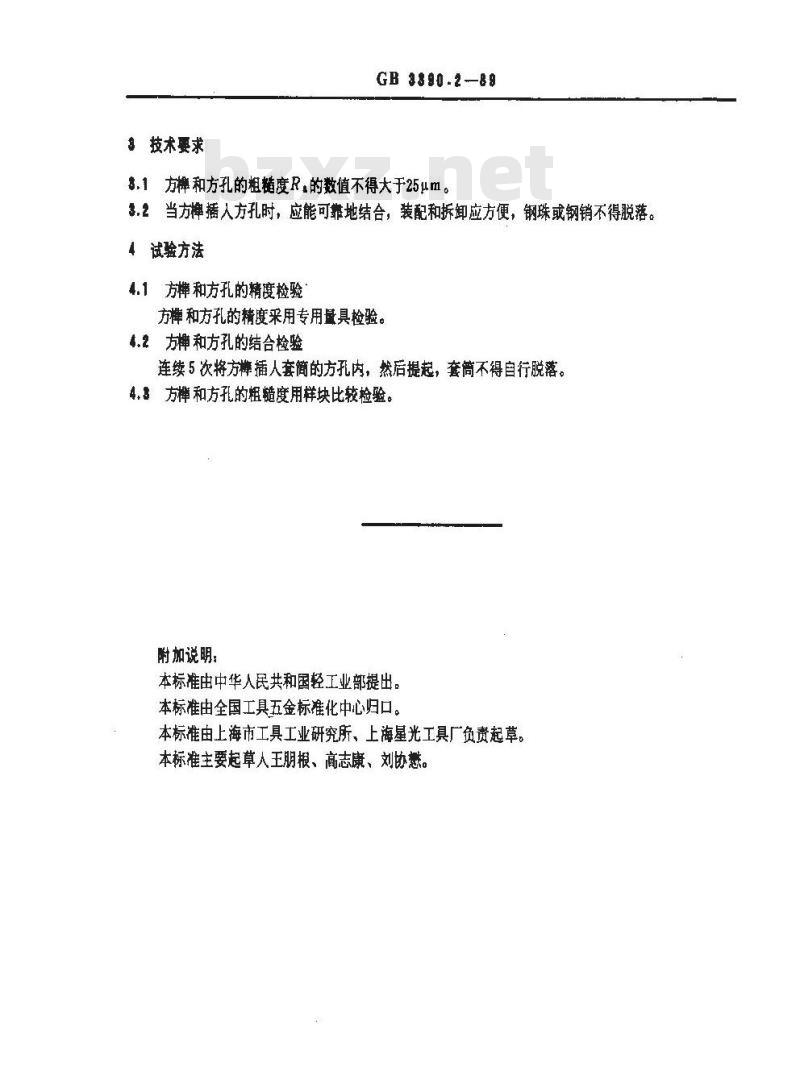

$技术要求
GB 3$90-2-88
3.1方和方孔的粗度R，的数值不得大于25μm。.2当方稗插人方孔时，应能可靠地结合，装配和拆卸应方便，钢珠或钢销不得脱落。4试验方法
4.1方样和方孔的精度检验
方样和方孔的精度采用专用量最具检验。4.2方和方孔的结合检验
连续5次将方摔插人套简的方孔内，然后提起，套简不得自行脱落。4. 3方样和方孔的粗糙度用样块比较检验。附加说明：
本标准由中华人民共和国轻工业部提出。本标准由全国工具五金标准化中心归口。本标准由上海市工具工业研究所、上海星光工具厂负责起草。本标准主要起草人王朋根、高志康、刘协懋。
