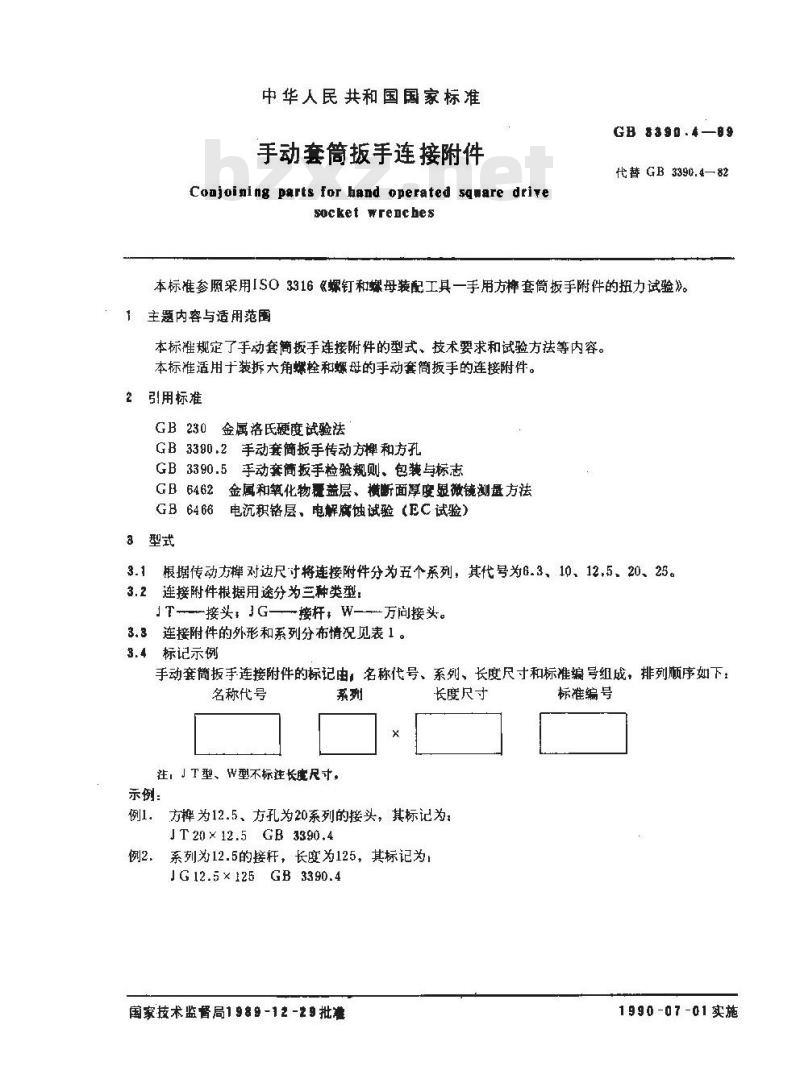

中华人民共和国国家标准
手动套筒扳手连接附件
Cojoining parts for hand operated square drivesocket wrenches
GB -390.4—89
代替 GB 3390,4—82
本标准参照采用IS0 3316《螺钉和螺母装配工具一手用方摔套筒扳手附件的扭力试验》。主题内容与适用范围
本标准规定了手动套筒扳手连接附件的型式、技术要求和试验方法等内容。本标准适用于装拆六角螺栓和螺盘的手动套筒扳手的连接附件。2引用标准
GB230金属洛氏硬度试验法
GB3390,2手动套简扳手传动方和方孔GB3390.5手动套简扳手检验规则、包装与标志GB6462金属和筑化物覆盖层、横断面厚度显微镜测盘方法GB6466电沉积铬层，电解腐蚀试验（EC试验）a型
根据传动方对边尺寸将连接附件分为五个系列，其代号为6.3、10、12.520、25。连接附件根据用途分为三种类型：3.2

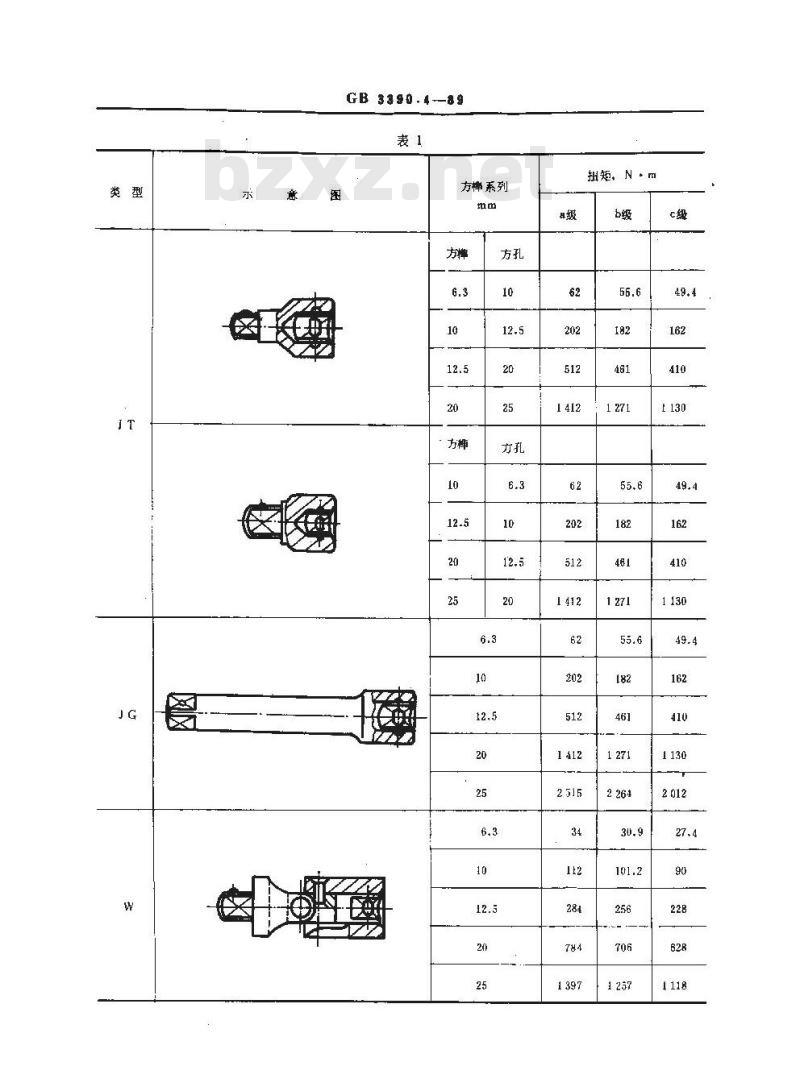

I T-接头 G——接杆， W—-万尚接头。3.3连接附件的外形和系列分布情况见表1。3.4标记示例
手动套筒扳手连接附件的标记由，名称代号、系列、长度尺寸和标准编号组成，排列顺序如下名称代号
注，」T型、W型不标注长度尺寸，示例：
长度尺寸
例1．方摔为12.5、方孔为20系列的接头，其标记为：JT20×12.5GB3390.4
例2，
系列为12.5的接杆，长度为125，其标记为JG 12.5 × 125 GB 3390.4
国家技术监督局1 98 9 -12 -2 9 批准标准编号
1990-07-01实施
GB 3390.4--89
方榔系列www.bzxz.net
扭矩，N·m
技术要求
4.1硬度
GB 8890.489
连接附件的方和方孔的硬度值不低于HR C 39。4.2扭矩
在各连接附件分别施加表1所规定的扭矩后，产品不得损坏和永久变形。4.3方样和方孔
方样和方孔应符合GB 3390.2的规定。4.4当万向接头的轴间夹角在35以内时，应转动灵活。其轴间夹角在各个方向上都不应小于75。4.5表面处理
连接附件应经电镀金属覆盖层或其它表面处理，电镀层总厚度不小于6μm，色泽应均匀一致，不得有漏链、烧焦和剥层等缺陷，内表面允许喷涂银粉。4.6表面质量
表面不应有裂纹和明显的毛刺。5试验方法
5.1基本尺寸的检验
采用通用量具或专用量具检验。5.2表面质量检验
表面质量以目测检验。
6.3硬度试验
硬度试验按照GB230的规定进行。5.4扭矩试验
6.4.1试验步骤和要求
连接附件的扭矩试验所采用的方试榉，其方摊和方孔的对边尺寸应符合GB3390.2中S1mar和和S2m的相应规定，试棒方摔和方孔的偏差分别为h8和H8，其硬度都不应低于HRC55。试验时，固定连接附件的方摔端，将方试棒插人方孔端，并缓慢施加表1规定的扭矩。5. 4. 2务连接附件的试验要求
5.4.2.1接头和接杆的扭矩施加在插入方孔内的方形试棒上。5.4.2.2万向接头的扭矩施加在插人方孔内的试棒上。试验时方和方孔应同轴。5.5电链金属层厚度检验
电镀金属层厚度按GB6466的规定进行。测试数值有异议时，以GB6462的规定为准。6检验规则、包装与标志
检验规则、包装与标志应符合GB3390.5的规定。附加说明：
本标准由中华人民共和国轻工业部提出。本标准由全国工具五金标准化中心归口。本标准由上海市工具工业研究所、上海星光工具厂负贵起草。本标准主要起草人王朋根、高志康、刘协懋。
