【国家标准(GB)】 电力线载波结合设备

GB/T7329—1998

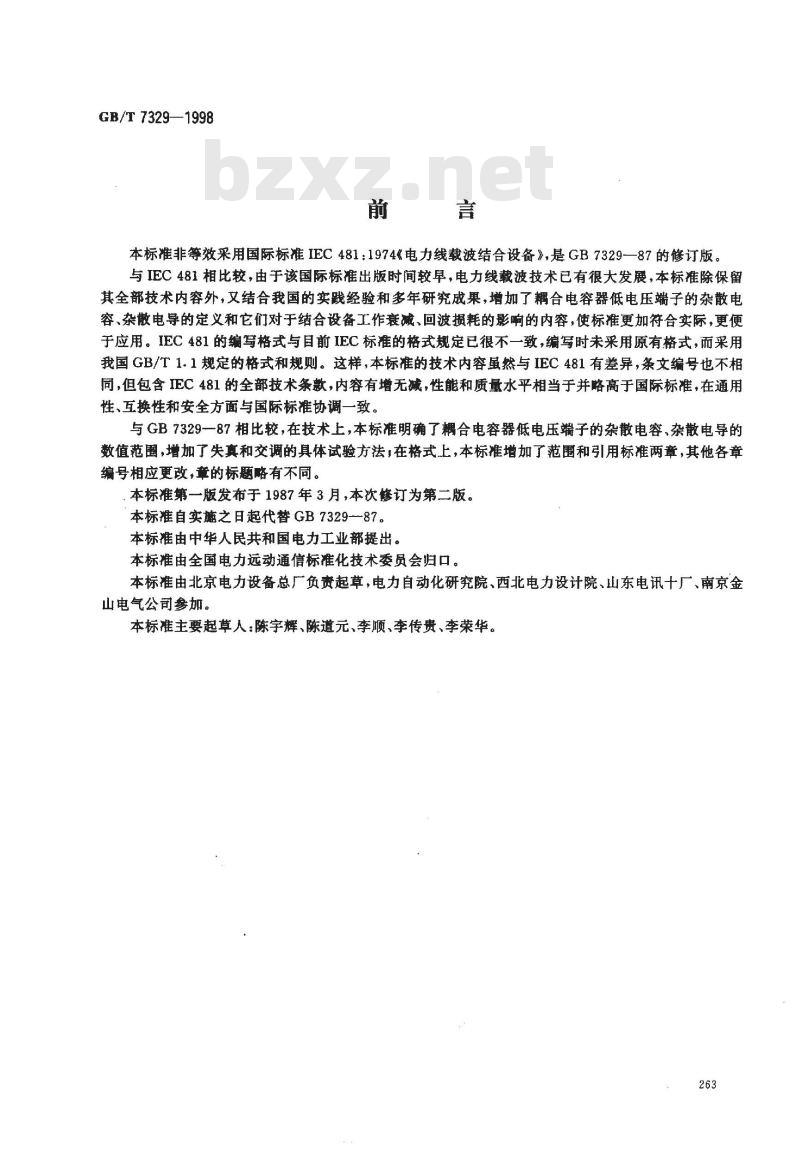

本标准非等效采用国际标准IEC481：1974《电力线载波结合设备》，是GB7329—87的修订版。与IEC 481相比较，由于该国际标准出版时间较早，电力线载波技术已有很大发展，本标准除保留其全部技术内容外，文结合我国的实践经验和多年研究成果，增加了耦合电容器低电压端子的杂散电容、杂散电导的定义和它们对于结合设备工作衰减、回波损耗的影响的内容，使标准更加符合实际，更便于应用。IEC 481的编写格式与目前IEC标准的格式规定已很不一致，编写时未采用原有格式，而采用我国GB/T1.1规定的格式和规则。这样，本标准的技术内容虽然与IEC481有差异，条文编号也不相同，但包含IEC 481的全部技术条款，内容有增无减，性能和质量水平相当于并略高于国际标准，在通用性、互换性和安全方面与国际标准协调一致。与GB 7329一87相比较，在技术上，本标准明确了耦合电容器低电压端子的杂散电容，杂散电导的数值范围，增加了失真和交调的具体试验方法；在格式上，本标准增加了范围和引用标准两章，其他各章编号相应更改，章的标题略有不同。本标准第一版发布于1987年3月，本次修订为第二版。本标准自实施之日起代替GB7329-87。本标准由中华人民共和国电力工业部提出。本标准由全国电力远动通信标准化技术委员会归口。本标准由北京电力设备总厂负责起草，电力自动化研究院、西北电力设计院、山东电讯十厂、南京金山电气公司参加。
本标准主要起草人：陈宇辉、陈道元、李顺、李传贵、李荣华。263

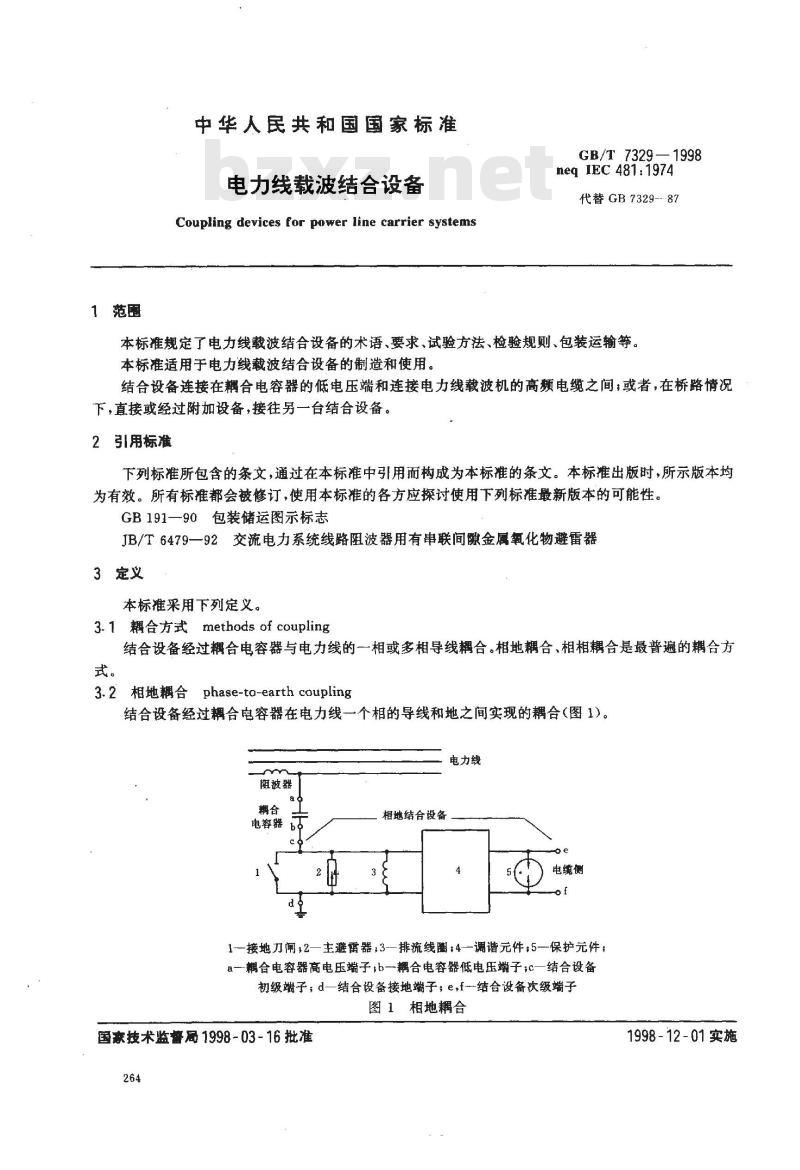

1范围
中华人民共和国国家标准
电力线载波结合设备
Coupling devices for power line carrier systemsGB/T7329—1998
neqIEC481:1974
代替GB7329--87
本标准规定了电力线载波结合设备的术语、要求、试验方法、检验规则、包装运输等本标准适用于电力线载波结合设备的制造和使用。结合设备连接在耦合电容器的低电压端和连接电力线载波机的高频电缆之间；或者，在桥路情况下，直接或经过附加设备，接往另一台结合设备。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB191—90包装储运图示标志
JB/T6479—92交流电力系统线路阻波器用有串联间隙金属氧化物避雷器3定义
本标准采用下列定义。
3.1耦合方式methods of coupling结合设备经过耦合电容器与电力线的一相或多相导线耦合。相地耦合、相相耦合是最普遍的耦合方式。
3.2相地耦合phase-ta-earth coupling结合设备经过耦合电容器在电力线一个相的导线和地之间实现的耦合（图1）。电力线
阻波器
电容器
相地结合设备
电缴值
1接地刀闸，2—主避雷器；3—排流线圈：4调谐元件：5—保护元件；a-耦合电容器高电压端子,b—耦合电容器低电压端子;c—结合设备初级端子，d—结合设备接地端子；e,f一结合设备次级端子图1相地耦合
国豪技术监警局1998-03-16批准264
1998-12-01实施

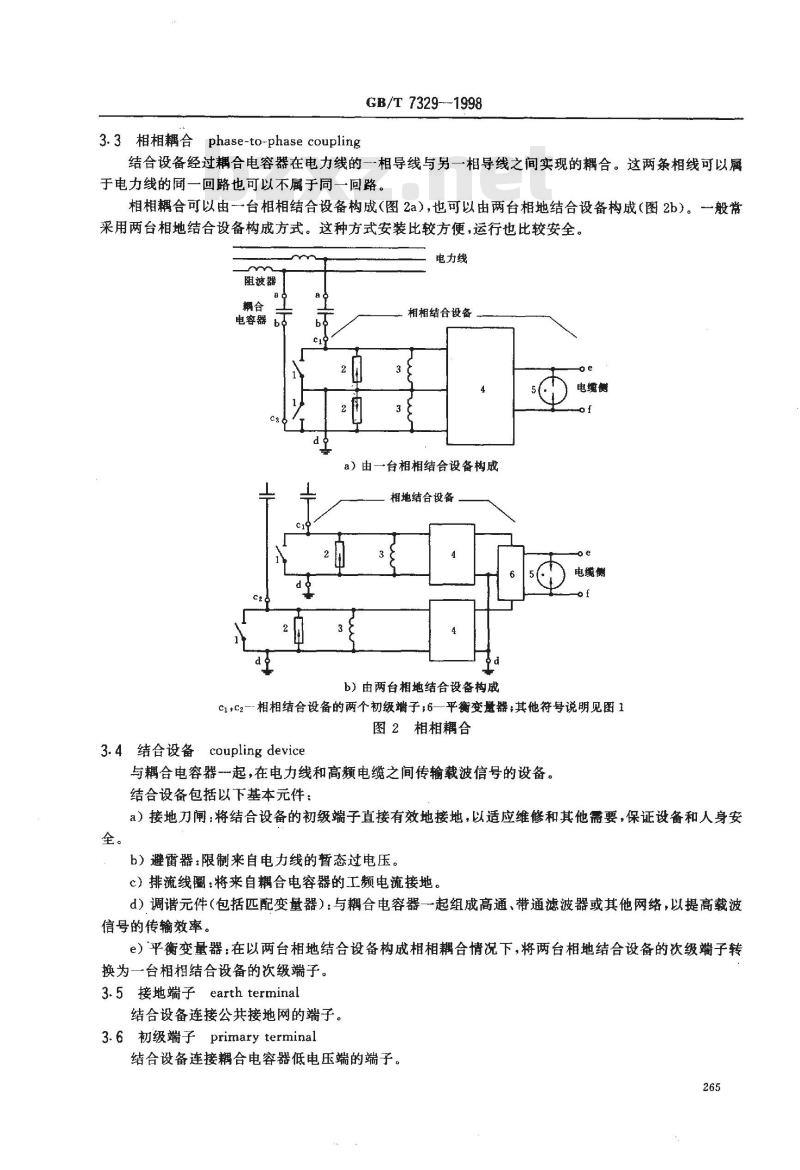

3.3 相相耦合 phase-to-phase couplingGB/T7329--1998
结合设备经过耦合电容器在电力线的一-相导线与另一相导线之间实现的耦合。这两条相线可以属于电力线的同一回路也可以不属于同一回路。相相耦合可以由一台相相结合设备构成（图2a），也可以由两台相地结合设备构成（图2b）。一般常采用两台相地结合设备构成方式。这种方式安装比较方便，运行也比较安全。电力线
阻波器
电容器bo
相相结合设备
电缆侧
a）由一台相相结合设备构成
相地结合设备
b）由两台相地结合设备构成
C1,C2--相相结合设备的两个初级端子；6—平衡变量器；其他符号说明见图 1图2相相耦合
coupling device
3.4结合设备
与耦合电容器一起，在电力线和高频电缆之间传输载波信号的设备。结合设备包括以下基本元件：
a）接地刀闸：将结合设备的初级端子直接有效地接地，以适应维修和其他需要，保证设备和人身安全。
b）避雷器：限制来自电力线的暂态过电压。c）排流线圈：将来自耦合电容器的工频电流接地。d）调谐元件（包括匹配变量器）：与耦合电容器一一起组成高通、带通滤波器或其他网络，以提高载波信号的传输效率。
e）平衡变量器：在以两台相地结合设备构成相相耦合情况下，将两台相地结合设备的次级端子转换为一台相相结合设备的次级端子。3.5接地端子earth terminal
结合设备连接公共接地网的端子。3.6初级端子primary terminal
结合设备连接耦合电容器低电压端的端子。265

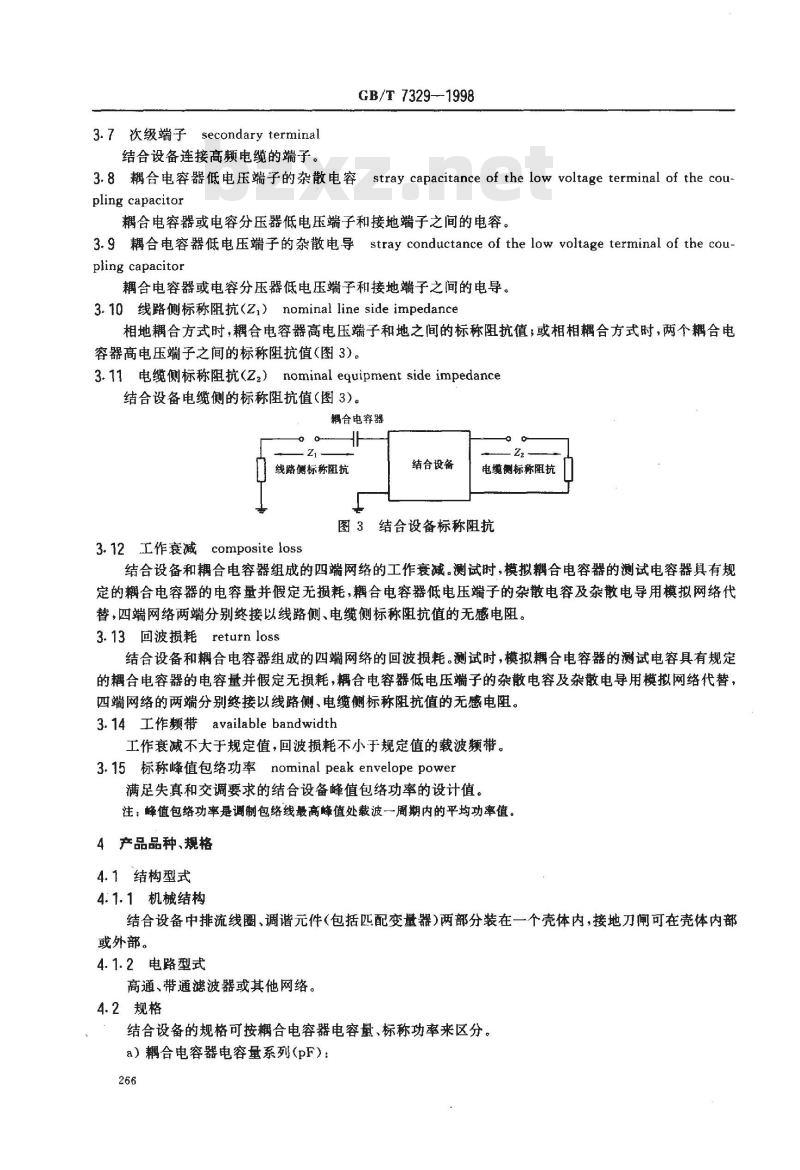

3.7 次级端子 secondary terminal结合设备连接高频电缆的端子。GB/T 7329--1998
3.8耦合电容器低电压端子的杂散电容stray capacitance of the low voltage terminal of the cou-pling capacitor
耦合电容器或电容分压器低电压端子和接地端子之间的电容。3.9耦合电容器低电压端子的杂散电导strayconductanceof thelowvoltageterminal of thecou-pling capaciton
耦合电容器或电容分压器低电压端子和接地端子之间的电导。3.10线路侧标称阻抗（Z,）nominal line side impedance相地耦合方式时，耦合电容器高电压端子和地之间的标称阻抗值；或相相耦合方式时，两个耦合电容器高电压端子之间的标称阻抗值（图3）。3.11电缆侧标称阻抗（Z,）nominalequipmentside impedance结合设备电缆侧的标称阻抗值（图3）。耦合电容器
线路侧标称阻抗
结合设备
电缆侧标称阻抗
图3结合设备标称阻抗
3.12工作衰减composite loss
结合设备和耦合电容器组成的四端网络的工作衰减。测试时，模拟耦合电容器的测试电容器具有规定的耦合电容器的电容量并假定无损耗，耦合电容器低电压端子的杂散电容及杂散电导用模拟网络代替，四端网络两端分别终接以线路侧、电缆侧标称阻抗值的无感电阻。3.13回波损耗returnloss
结合设备和耦合电容器组成的四端网络的回波损耗。测试时，模拟耦合电容器的测试电容具有规定的耦合电容器的电容量并假定无损耗，耦合电容器低电压端子的杂散电容及杂散电导用模拟网络代替，四端网络的两端分别终接以线路侧、电缆侧标称阻抗值的无感电阻。3.14工作频带availablebandwidth工作衰减不大于规定值，回波损耗不小于规定值的载波频带。3.15标称峰值包络功率nominalpeakenvelopepower满足失真和交调要求的结合设备峰值包络功率的设计值。注：蜂值包络功率是调制包络线最高峰值处载波一周期内的平均功率值。4产品品种、规格
4.1结构型式
4.1.1机械结构
结合设备中排流线圈、调谐元件（包括匹配变量器）两部分装在一个壳体内，接地刀闸可在壳体内部或外部。
4.1.2电路型式
高通、带通滤波器或其他网络。4.2规格
结合设备的规格可按耦合电容器电容量、标称功率来区分。a）耦合电容器电容量系列(pF）：266
GB/T 7329—1998
3500,5000,7500.1000015000,20000b）结合设备标称功率系列（W)：100,200,400,600,800,1 000

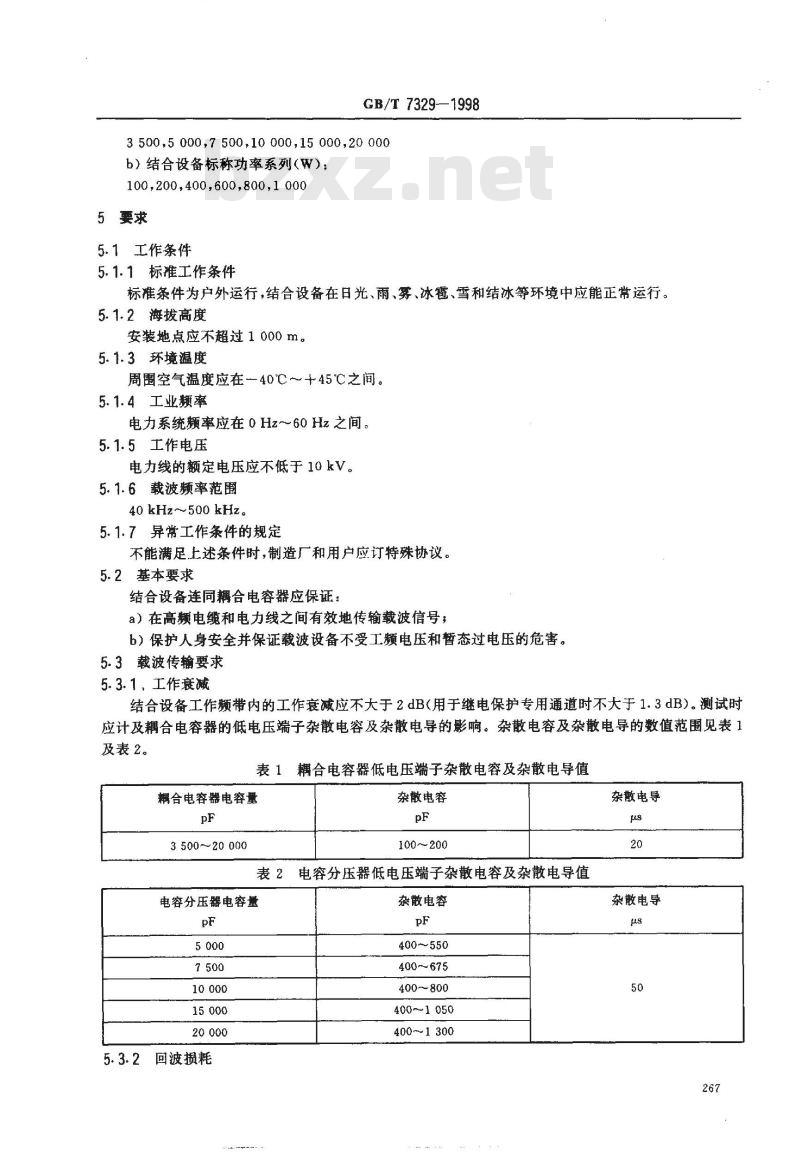

5要求
5.1工作条件
5.1.1标准工作条件
标准条件为户外运行，结合设备在日光、雨、雾、冰、雪和结冰等环境中应能正常运行。5.1.2海拔高度
安装地点应不超过1000m。
5.1.3环境温度
周围空气温度应在—40℃～+45℃之间。5.1.4工业颗率
电力系统频率应在0Hz～60Hz之间。5.1.5工作电压
电力线的额定电压应不低于10kV。5.1.6载波频率范围
40 kHz～500 kHz。
5.1.7异常工作条件的规定
不能满足上述条件时，制造厂和用户应订特殊协议。5.2基本要求
结合设备连同耦合电容器应保证：a）在高频电缆和电力线之间有效地传输载波信号；b）保护人身安全并保证载波设备不受工频电压和暂态过电压的危害。5.3载波传输要求
5.3.1，工作衰减
结合设备工作题带内的工作衰减应不大于2dB（用于继电保护专用通道时不大于1.3dB）。测试时应计及耦合电容器的低电压端子杂散电容及杂散电导的影响。杂散电容及杂散电导的数值范围见表1及表2。
表1耦合电容器低电压端子杂散电容及杂散电导值耦合电容器电容量
3 500~20 000
杂散电容
100～200
表2电容分压器低电压端子杂散电容及杂散电导值电容分压器电容量
5.3.2回波损耗
杂散电容
400~550
400~675
400~800
400~1050
400~1300
杂电导
杂散电导
GB/T 7329—-1998
结合设备工作频带内线路侧和电缆侧的回波损耗应不小于12dB（用于继电保护专用通道时不小于20dB）。测试时应计及耦合电容器低电压端子杂散电容及杂散电导的影响。5.3.3线路侧标称阻抗
线路侧标称阻抗值由最常用的线路阻波器和电力线的线路阻抗并联组合确定。相地耦合时为200Q～400Q，相相耦合时为400Q～8000。结合设备线路侧可具有调整到不同阻抗值的端子。5.3.4电缆侧标称阻抗
电缆侧标称阻抗为752(不平衡)或用户要求的特殊数值。5.3.5失真和交调
由结合设备引起的各个失真和交调产物电平应比相应的峰值包络功率电平低80dB以上。5.4安全和保护要求
5.4.1结合设备应能使载波设备不致因电力线上的工作电压和可能的暂态过电压而出现危险电压，以保证工作人员的人身安全。
5.4.2结合设备初级端子和接地端子之间的工频阻抗应不超过20Q，端子的连接应安全可靠。5.4.3排流线圈在避雷器的保护作用下，应能承受电力线上可能出现的暂态过电压。排流线圈的工频载流量为：
持续电流：有效值1A；
短时电流：有效值50A，0.2s。
5.4.4接地刀闸：
接地刀闸的绝缘水平应不低于工频3kV，工频额定电流应不小于100A。接地刀阐“分”“合”的位置指示应清晰可见。5.4.5避雷器：
主避雷器直接连接于初级端子和接地端子之间，应能有效地保护结合设备和载波设备。如采用气隙式避雷器，工频放电电压的数量级为有效值2kV；能承受波形8/20μs，最低5kA的冲击放电电流及有效值5kA，时间0.2s的工频电流。避雷器应易于维修更换。即使避雷器摄坏，结合设备各部分也应不出现危险电压。如采用非线性电阻式避雷器，额定电压的数量级为1kV，能承受波形8/20μs、至少5kA的冲击放电电流。
耦合电容器与结合设备相隔较远时，应在耦合电容器下方加装一个和主避雷器相似的避雷器。为保护电力线载波设备，应在结合设备的次级装设限制过电压的保护元件。5.5绝缘要求
5.5.1工频电压
结合设备绕组间以及内部元件与外壳间应能承受工频电压有效值5kV，时间1min而无放电或击穿现象。
5.5.2冲击电压
结合设备的初级端子应能承受1.2/50μs，峰值为主避雷器冲击放电电压的2倍的冲击电压而无放电或击穿现象。
6试验方法
6.1大气条件
环境温度：+15℃～+35℃；
相对湿度：45%~75%；
大气压力：86kPa~106kPa。
6.2测试仪表
GB/T7329—1998
测试仪表应经国家二级及以上计量单位检定合格。6.3工作衰减
工作衰减Ac应在结合设备的工作频带内用比较法测量。耦合电容器用低损耗等电容量的测试电容器C'代替，假定无损耗，耦合电容器低电压端子的杂散电容及杂散电导用模拟网络Y代替，试验接线见图4。振荡器置于低内阻，输出电平保持不变，频率在工作频带内变化，电平表置于高阻抗，调整可变衰减器使电平表置于1/1'端及2/2'端时读数都相等。工作衰减值以下式计算：
相地耦合时：
Ac = A。+ 10 lg
不平衡式Www.bzxZ.net
可变衰减器
振荔器
相地结合设备
a）相地结合设备
平衡式
摄荡器
可变衰减器
相相结合设备
b）相相结合设备
电平表
电平表
R一可变衰减器特性阻抗;Z1,Z2--初次级端子标称阻抗+C一测试电容器tY一耦合电容器低电压端子杂散电容及杂散电导棋拟网络，其他符号说明见图2图4结合设备工作衰减测量
相相耦合时：
Ac = A。+ 10 lg
式(1)和(2)中：Ac——工作衰减,dB,A。可变衰减器读数,dB;
Z,线路侧及电缆侧标称阻抗，n。6.4回波损耗
（1）)
回波损耗应在结合设备的工作频带内用比较法测量。耦合电容器用低损耗等电容量的测试电容器C'代替，假定无损耗，耦合电容器低电压端子的杂散电容及杂散电导用模拟网络Y代替，试验接线见图5。振荡器置于低内阻，输出电平保持不变，电平表置于高阻抗，调整可变衰减器使电平表在置于1/1'及2/2'端时读数都相等，可变衰减器的读数即回波损耗值。269
6.5失真和交调
摄荡器
6.5.1对测试系统的要求
GB/T 7329—1998
结合设备
不平衡式
可变衰减器
a）相地结合设备
结合设备
平衡式
可变衰减器
b）相相结合设备
符号说明见图4
图5结合设备回波损耗测量
a）测试系统的电源应有屏蔽滤波装置，以防止外部干扰；b）功率放大器的输出功率应足够大，失真应较低，z
电平表
电平表
c）被试结合设备应安放在电磁屏蔽测试箱内，测试箱设有输入、输出端子，外壳接地；d）结合设备输入端信号的失真和交调衰减应不低于90dB。6.5.2试验方法
失真和交调的试验原理接线如图6所示。在结合设备的次级端子并接两个测试信号源，两个试验信号的频率不同，但都位于结合设备的工作频带内并接近频带下限，结合设备的初级端子通过上述测试电容器C连接一个阻值等于线路侧标称阻抗的无感电阻，两个试验信号源的信号在无感电阻上各可产生1/4的峰值包络功率，通过衰减器及高通滤波器，以有效带宽不超过300Hz的选题电平表在负载电阻上测出其中任一种失真和交调产物，试验频率按mfi土nfz（m，n为0或正整数，fz>f.)的组合频率选取，限定在40kHz～500kHz范围内。试验应尽量模拟结合设备工作时的运行条件，包括通过结合设备的工频电流，并计及耦合电容器低电压端子的杂散电容及杂散电导的影响。失真和交调试验前后，若发现回波损耗有明显差异，则表明试验已使产品异常或损坏。270
振荔器
放大器
放大器
6.6工频电压试验
滤波器
滤波器
GB/T 7329—1998
滤波器
符号说明见图4
图6结合设备失真和交调试验
衰减器
滤波器
试验匹配变量器绕组对绕组的绝缘水平时，拆除内部与结合设备外壳的连线，工频电压依次加在每个绕组和地之间，其他绕组和屏蔽接地。试验结合设备元件对外壳的绝缘水平时，拆除内部与结合设备外壳的连线，工频电压加在相地结合设备的初级端子和外壳之间。对于相相结合设备，两个初级端子连接在一起。工频试验电压应符合5.1.1规定，试验时应不发生放电或击穿现象。6.7冲击电压试验
相地结合设备的冲击电压试验，应在断开主避雷器和保护元件后按图7a接线进行。相相结合设备的冲击电压试验方法相同，试验接线见图7b，将冲击电压加在一个端子上，然后再加在另一个端子上，不试验的端子保持在隔离状态。试验时顺次加1.2/50 us正负极性的冲击电压各5次，两次试验的时间间隔不少于3s，试验电压值应符合5.5.2规定，试验时应不发生放电或击穿现象。冲击电压试验前后，若发现回波损耗有明显差异，则表明试验已使产品异常或损坏。冲击
发生器
a）相地结合设备
6.8排流线圈试验
排流线圈试验包括以下项目：
a）工频阻抗测量，
b）工频电流载流能力的检验。
6.9避雷器试验
发生器
符号说明见图4
b）相相结合设备
图7结合设备冲击电压试验
避雷器试验参照JB/T6479标准进行。7检验规则
产品检验分出广检验和型式检验两种。7.1结合设备出厂前应由制造厂技术监督部门在正常试验大气条件下，按以下项目进行出厂检验。a）外观检验，
b）工作衰减；
c）回波损耗；
d）工频电压。
7.2型式检验是全面验证产品质量性能是否符合第5章要求的检验。下列情况下应进行型式检验：271
a）新产品定型时；
GB/T 7329-1998
b）技术、工艺或使用材料有重大改变时；c）同类产品对比时，
d）停止生产年以上的产品再次生产时；e）出厂检验结果与上次型式检验有较大差异时；f）国家质量监督机构提出进行型式检验要求时。进行型式检验的样品数量为该批总数的3%，并不少于5台。经检验如发现有不合格样品，应加倍抽样进行复试，复试如仍有不合格者，则本批产品的型式检验为不合格。8标志、包装、运输、贮存
8.1结合设备的铭牌应用不易腐蚀的材料制作。8.2铭牌上应标有下列内容：
a）型号；
b）制造厂名，
c）产品序号，
d）执行标准号；
e）耦合方式，
f）耦合电容器的电容量，
g）工作颊带，
h）线路侧标称阻抗；
i）电缆侧标称阻抗；
ji）标称峰值包络功率；
k）原理接线图；
1）出厂年月。
8.3包装箱上应有制造厂名、产品名称、型号、出厂年月、“小心轻放”、“向上”、“防止受潮”及箱号等标志，应符合GB191要求。
8.4结合设备应储存在一25℃～十65℃，相对湿度小于80%的库房内，保持通风干燥无腐蚀性物质，防止强烈震动。
8.5应随同产品提供以下技术文件：a）装箱清单，
b）产品合格证；
c）产品说明书；
d）出厂检验记录。
