【国家标准(GB)】 交流1000V和直流1500V以下低压配电系统电气安全 防护检测的试验、测量或监控设备 第1部分：通用要求

GB/T18216.1—2000

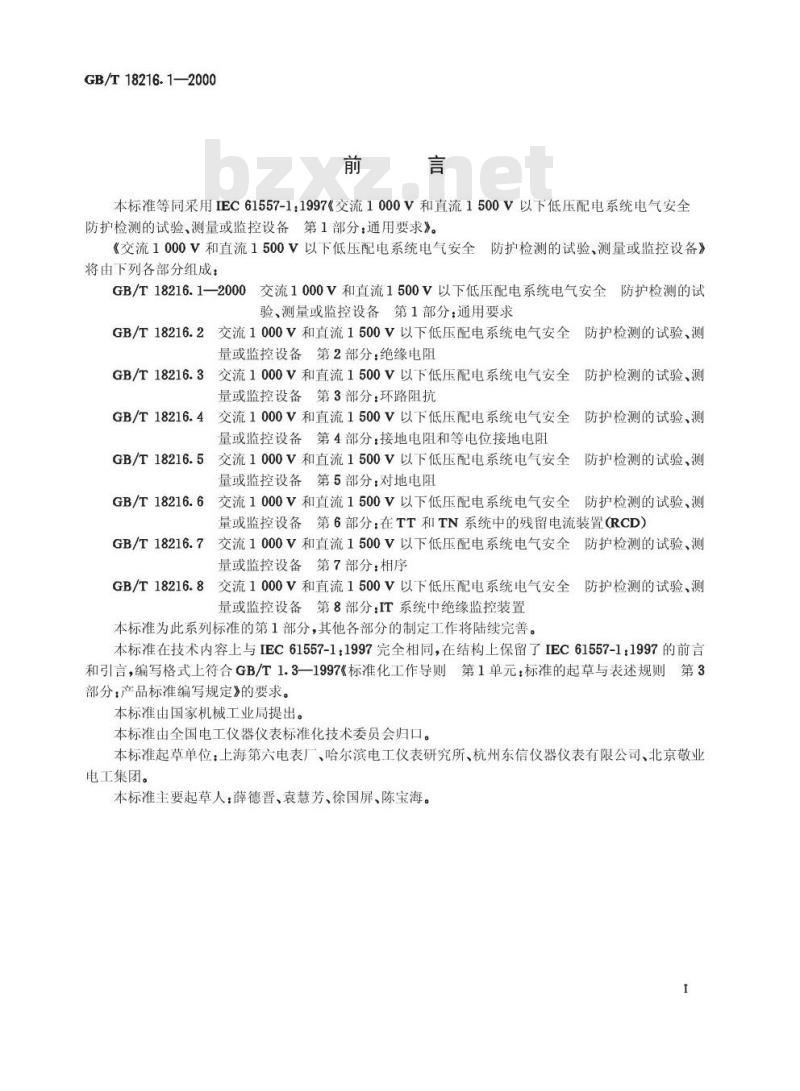

本标准等同采用IEC61557-1：1997《交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备第1部分：通用要求》。《交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备》将由下列各部分组成：
GB/T18216.1—2000交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备第1部分：通用要求GB/T18216.2
2交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备第2部分：绝缘电阻GB/T18216.3交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备第3部分：环路阻抗交流1000V和直流1500V以下低压配电系统电气安全GB/T18216.4
量或监控设备第4部分：接地电阻和等电位接地电阻防护检测的试验、测
GB/T18216.5交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测
量或监控设备第5部分：对地电阻交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测
GB/T18216.6
量或监控设备第6部分：在TT和TN系统中的残留电流装置（RCD）GB/T18216.7
交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备第7部分：相序
GB/T18216.8交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测
量或监控设备第8部分：IT系统中绝缘监控装置本标准为此系列标准的第1部分，其他各部分的制定工作将陆续完善。本标准在技术内容上与IEC61557-1：1997完全相同，在结构上保留了IEC61557-1：1997的前言和引言，编写格式上符合GB/T1.3一1997《标准化工作导则第1单元：标准的起草与表述规则第3部分：产品标准编写规定》的要求。本标准由国家机械工业局提出。本标准由全国电工仪器仪表标准化技术委员会归口。本标准起草单位：上海第六电表厂、哈尔滨电工仪表研究所、杭州东信仪器仪表有限公司、北京敬业电工集团。
本标准主要起草人：薛德晋、袁慧芳、徐国屏、陈宝海。I
GB/T18216.1—2000
IEC前言
1）IEC（国际电工委员会）是一个由所有国家电工委员会（IEC国家委员会）组成的世界范围的标准化组织。EC的目标在于推动电工和电子领域及标准化方面的国际合作。为此自的以及其他活动，EC出版了各种国际标准。标准起草委托给各技术委员会，任何对项目有兴趣的EC国家委员会都可以参与起草工作。与IEC有联系的国际的、政府的和非政府的组织也可参与起草。IEC和国际标准化组织(ISO)根据两个组织之间商定的条件进行紧密合作。2）IEC关于技术问题的正式决议或协议，是由对该问题特别关心的各国家委员会的代表参加的技术委员会制定的，因而尽可能地表达了国际上对该问题的一致意见。3）产生的文件以标准、技术报告或导则形式出版，以推荐的形式供国际上使用，并且正是在此意义上被各国家委员会所采用。
4）为了促进国际统一，各IEC国家委员会承担在各自国家和地区标准中尽最大可能采用IEC标准的责任。EC标准与相应的国家或地区标准之间的任何差异均应在国家或地区标准中明确指出。5）IEC不提供认可程序的标志，也不对任何声称符合它的标准之一的设备负责。6）提请注意本国际标准的某些部分可能涉及专利权，EC对于任何的所有的这样的专利权不承担鉴别的责任。国际标准IEC61557-1由EC85技术委员会“电磁量测量设备”委员会起草完毕。本标准的本版是基于下列文件：最终国际标准草案（FDIS）
85/89/FDIS
批准报告
85/XX/RVD
本标准的全部批准信息均能从上表中指示的批准报告中找到。IEC61557的第2部分～第8部分组成了各个专门测量设备的特殊要求。这些部分应与第1部分一起使用。
IEC61557由下列部分组成，总的标题是：《交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备》第1部分：通用要求；
第2部分：绝缘电阻；
第3部分：环路阻抗；
第4部分：接地电阻和等电位接地电阻；第5部分：对地电阻；
第6部分：在TT和TN系统中的残留电流装置(RCD)；第7部分：相序；
第8部分：IT系统中绝缘监控装置。GB/T18216.1—2000

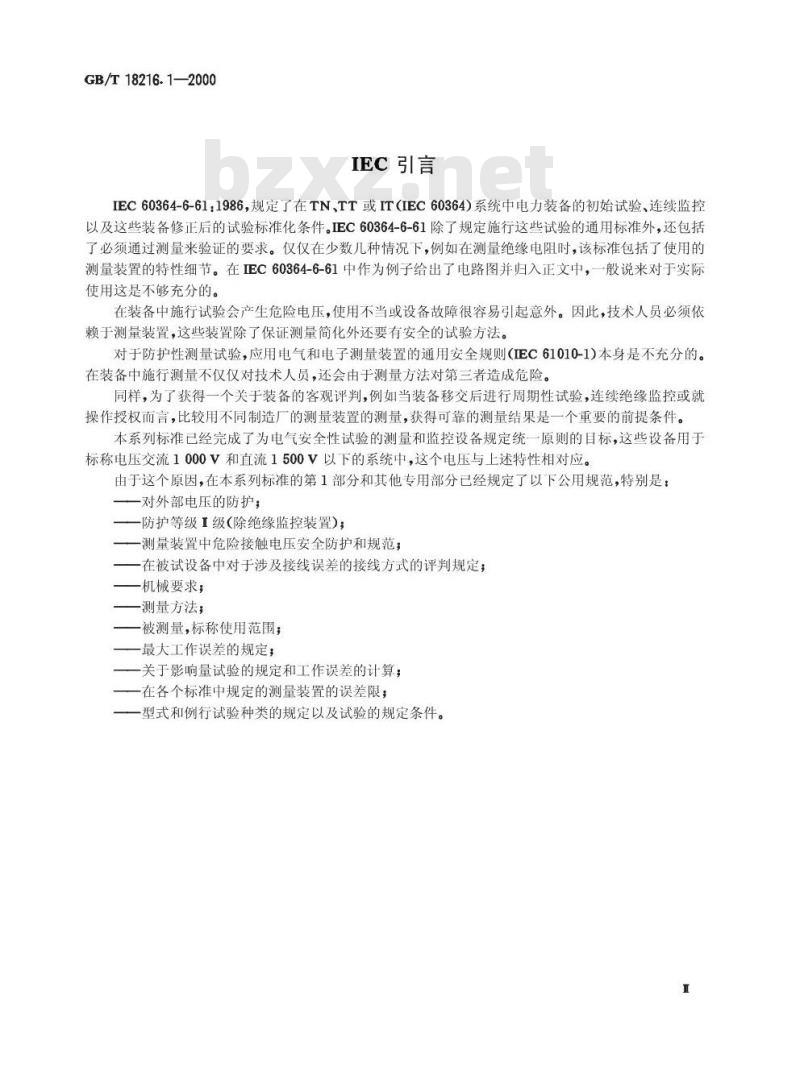

IEC引言
IEC60364-6-61：1986，规定了在TN、TT或IT（IEC60364）系统中电力装备的初始试验、连续监控以及这些装备修正后的试验标准化条件。EC60364-6-61除了规定施行这些试验的通用标准外，还包括了必须通过测量来验证的要求。仅仅在少数几种情况下，例如在测量绝缘电阻时，该标准包括了使用的测量装置的特性细节。在IEC60364-6-61中作为例子给出了电路图并归入正文中，一般说来对于实际使用这是不够充分的。
在装备中施行试验会产生危险电压，使用不当或设备故障很容易引起意外。因此，技术人员必须依赖于测量装置，这些装置除了保证测量简化外还要有安全的试验方法。对于防护性测量试验，应用电气和电子测量装置的通用安全规则（IEC61010-1)本身是不充分的。在装备中施行测量不仅仅对技术人员，还会由于测量方法对第三者造成危险。同样，为了获得一个关于装备的客观评判，例如当装备移交后进行周期性试验，连续绝缘监控或就操作授权而言，比较用不同制造厂的测量装置的测量，获得可靠的测量结果是一个重要的前提条件。本系列标准已经完成了为电气安全性试验的测量和监控设备规定统一原则的目标，这些设备用于标称电压交流1000V和直流1500V以下的系统中，这个电压与上述特性相对应。由于这个原因，在本系列标准的第1部分和其他专用部分已经规定了以下公用规范，特别是：一对外部电压的防护；wwW.bzxz.Net
一防护等级I级（除绝缘监控装置)，一测量装置中危险接触电压安全防护和规范；一在被试设备中对于涉及接线误差的接线方式的评判规定；一机械要求；
测量方法；
一被测量，标称使用范围；
一最大工作误差的规定；
一关于影响量试验的规定和工作误差的计算；一在各个标准中规定的测量装置的误差限；一型式和例行试验种类的规定以及试验的规定条件。I
1范围

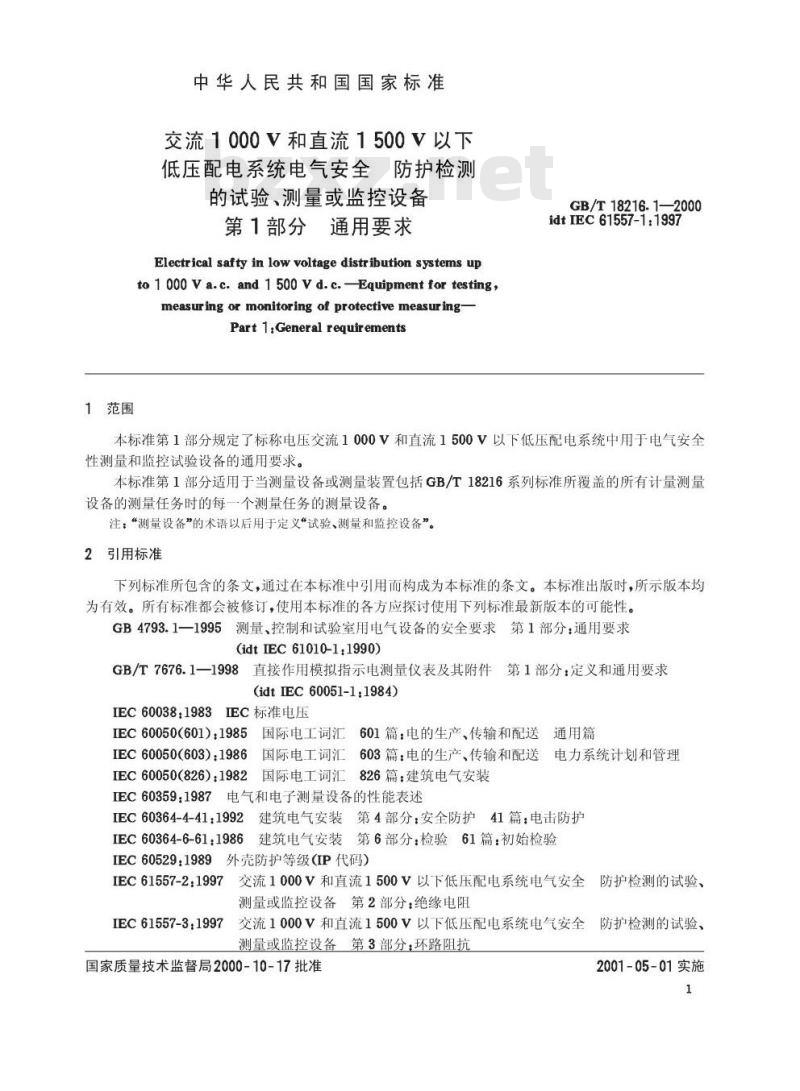

中华人民共和国国家标准
交流1000V和直流1500V以下
低压配电系统电气安全防护检测的试验、测量或监控设备
第1部分通用要求
Electrical saftyin lowvoltagedistribution systems upto 1 000 V a.c.and 1500 Vd.c.Equipment for testing,measuring or monitoring of protective measuringPart 1:General requirements
GB/T18216.1—2000
idtIEC61557-1:1997
本标准第1部分规定了标称电压交流1000V和直流1500V以下低压配电系统中用于电气安全性测量和监控试验设备的通用要求。本标准第1部分适用于当测量设备或测量装置包括GB/T18216系列标准所覆盖的所有计量测量设备的测量任务时的每一个测量任务的测量设备。注：“测量设备”的术语以后用于定义“试验、测量和监控设备”。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB4793.1一1995测量、控制和试验室用电气设备的安全要求第1部分：通用要求(idt IEC 61010-1.1990)
GB/T7676.1一1998直接作用模拟指示电测量仪表及其附件：第1部分：定义和通用要求(idtIEC 60051-1:1984)
IEC60038:1983
3IEC标准电压
IEC60050（601）：1985国际电工词汇601篇：电的生产、传输和配送通用篇IEC60050(603)1986
国际电工词汇
603篇：电的生产、传输和配送电力系统计划和管理IEC60050(826)：1982
2国际电工词汇826篇：建筑电气安装IEC60359：1987电气和电子测量设备的性能表述IEC60364-4-41:1992
建筑电气安装第4部分：安全防护41篇：电击防护IEC60364-6-61:1986
建筑电气安装第6部分：检验61篇：初始检验IEC60529：1989外壳防护等级(IP代码）IEC61557-2.1997
交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备第2部分：绝缘电阻IEC61557-3.1997
交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备第3部分，环路阻抗国家质量技术监督局2000-10-17批准2001-05-01实施
GB/T18216.1——2000
IEC61557-4:1997
交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备第4部分：接地电阻和等电位接地电阻IEC61557-5:1997
IEC61557-6：1997
IEC61557-7.1997
IEC61557-8.1997

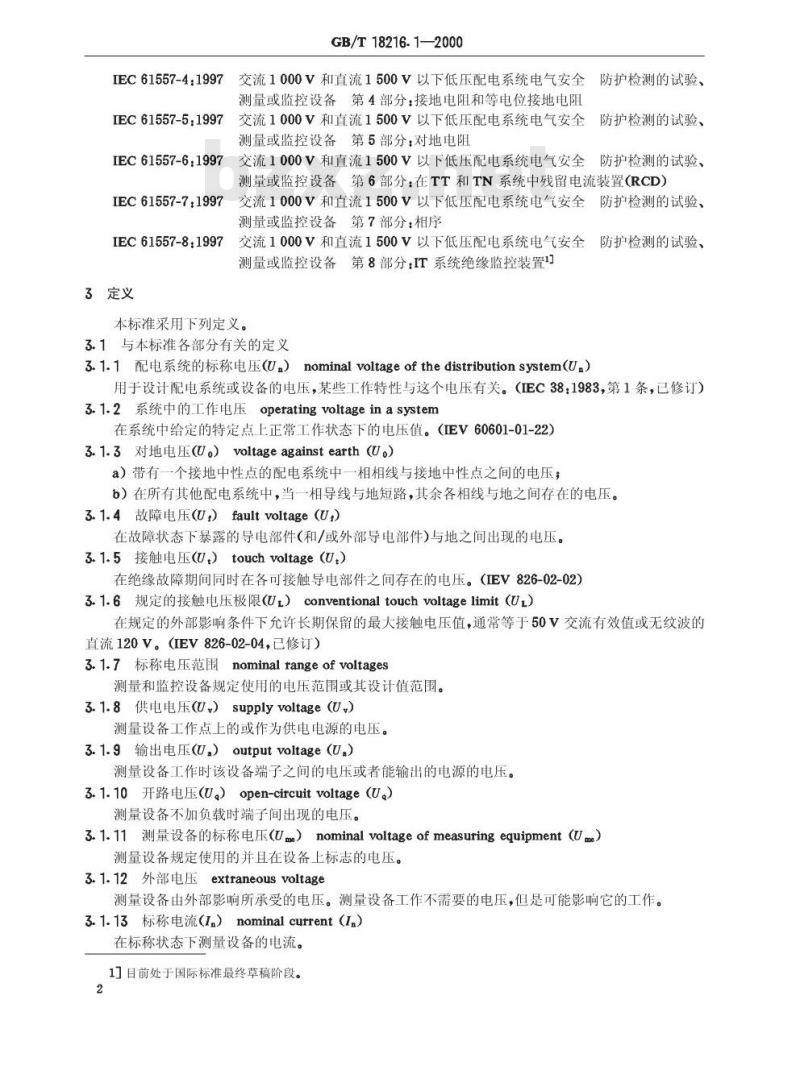

3定义
交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备第5部分：对地电阻交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备第6部分：在TT和TN系统中残留电流装置(RCD）交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备第7部分：相序
交流1000V和直流1500V以下低压配电系统电气安全防护检测的试验、测量或监控设备第8部分：IT系统绝缘监控装置巧本标准采用下列定义。
3.1与本标准各部分有关的定义
3.1.1配电系统的标称电压（U）nominalvoltageofthedistributionsystem(U.）用于设计配电系统或设备的电压，某些工作特性与这个电压有关。（IEC38：1983，第1条，已修订）3.1.2系统中的工作电压operatingvoltageinasystem在系统中给定的特定点上正常工作状态下的电压值。（EV60601-01-22）3.1.3对地电压(U。）voltageagainstearth(U。）a）带有一个接地中性点的配电系统中一相相线与接地中性点之间的电压；b）在所有其他配电系统中，当一相导线与地短路，其余各相线与地之间存在的电压。3.1.4故障电压(U）faultvoltage（U)在故障状态下暴露的导电部件(和/或外部导电部件)与地之间出现的电压。3.1.5接触电压（Ut）touchvoltage（U.）在绝缘故障期间同时在各可接触导电部件之间存在的电压。（IEV826-02-02）3.1.6规定的接触电压极限(U）conventionaltouchvoltagelimit（UL）在规定的外部影响条件下允许长期保留的最大接触电压值，通常等于50V交流有效值或无纹波的直流120V。（IEV826-02-04，已修订）3.1.7标称电压范围nominalrangeofvoltages测量和监控设备规定使用的电压范围或其设计值范围。3.1.8供电电压（U）supplyvoltage（U）测量设备工作点上的或作为供电电源的电压。3.1.9输出电压（U）outputvoltage（U.）测量设备工作时该设备端子之间的电压或者能输出的电源的电压。3.1.10开路电压（U。）open-circuitvoltage（U。）测量设备不加负载时端子间出现的电压。3.1.11测量设备的标称电压（Ume）nominalvoltageofmeasuringequipment（Ume）测量设备规定使用的并且在设备上标志的电压。3.1.12外部电压extraneousvoltage测量设备由外部影响所承受的电压。测量设备工作不需要的电压，但是可能影响它的工作。3.1.13标称电流（In）nominalcurrent（In）在标称状态下测量设备的电流。11目前处于国际标准最终草稿阶段。2
GB/T18216.1——2000
3.1.14短路电流（1）short-circuitcurrent（l,）流过测量设备短路端子之间的电流。3.1.15标称频率（f.）nominalfrquency（f.）测量设备设计以及规定使用的频率。3.1.16配电系统泄漏电容（C）leakagecapacitanceofthedistributionsystems（C）对被监控系统地的总电容最大允许值，包括所有连接的用电器在内，低于该允许值绝缘监控装置能按规定工作。
3.1.17环路阻抗（Z）loopimpedance（Z）一个电流环中阻抗的总和，包括电流源的阻抗从电流源的一个端子到测量点之间的阻抗，以及从测量端到电流源另一端的返回导体(例如防护导体，地电极与地)之间的阻抗。3.1.18地earth
接地的导电物质，其上任何点的电位一般均视作零电位。（IEV826-04-01)3.1.19地电极earthelectrode
个导电部件或与之相互紧密接触的部件组，这些部件或部件组提供与地的电连接。（IEV826-04-02）3.1.20总的接地电阻（R）totalearthingresistance（R）主接地端和地之间的电阻。（IEV826-04-03)3.1.21辅助地电极auxiliaryearthelectrode为了提供测量所需电流的附加地电极。3.1.22辅助地电极电阻（R）auxiliaryearthelectroderesistance（R）一个附加地电极的电阻，通过该电极流过一个测量所需的电流。3.1.23探头probe
测量期间为了获得取样电位以探头形式获取采样电位的附加地电极。3.1.24探头电阻（Rs）proberesistance（Rs）测量期间为了获得取样电位以探头形式使用的辅助地电极电阻。3.1.25真值truevalue
理想地确定的表征一个量的值，只有在理想条件下考虑该量才存在该值。3.1.26约定真值conventionaltruevalue个接近于一个量的真值的值，只有在两个值之差可以忽略时，才能使用该值。（IEC60359：1987，4.2）3.1.27（绝对）误差（一个测量仪表的）（absolute）error（ofameasuringinstrument）一个测量仪表的指示值减去被测量的（约定）真值。（IEC60359：1987，4.17）3.1.28相对误差relativeerror
误差（以被测量或被替代量的单位表示)与约定真值之比。（IEC60359：1987，4.18）3.1.29百分基准误差percentagefiducial error以基准值的百分数表示测量设备的（绝对）误差。3.1.30基本误差intrinsicerror在参比条件下使用的测量仪表或替代仪表的误差。（EC60359：1987，4.20）注：由摩擦引起的误差是基本误差的一部分。3.1.31工作误差operatingerror额定工作条件内任意点上获得的一个性能特性的误差。注：在其工作范围内影响量的某些组合值下，工作误差将有一极大值（不考虑符号）。3.1.32百分工作误差percentageoperatingerror以基准值百分数表示的测量设备的工作误差。3.1.33性能特性performancecharacteristicGB/T18216.1—2000
为了确定一个设备的性能赋予它的某些量之一（这些量以量值、允差、范围来描述）。（IEC603591987，4.7)
注：与其应用有关，一个同样的量在本标准中可以归入“性能特性”，“被测量或被替代量”也可以以一个“影响量”起作用。
另外，“性能特性”的术语包括某些量的商值，诸如单位长度电压等。3.1.34影响量influencequantity一个不是测量对象的量，但是该量影响被测量的值或测量设备的示值。（IEC60359：1987,4.8）注：一个影响量对于设备来说可以是外部的也可以是内部的。当其中一个影响量在其测量范围内改变时，它可能影响由其他影响量带来的误差。被测量或它的一个参数自身可以起到影响量的作用。例如，对一个电压表，被测电压可以产生一个非线性引起的附加误差，或者它的频率也能引起一个附加误差。3.1.35改变量variation
当一个单一影响量顺序地取两个不同的值，一台指示仪表或记录仪表对同一被测量的两次指示值之差或一个替代仪表的两个（约定）真值之差。（EC60359：1987，4.21）3.1.36基准值fiducialvalue
一个明确规定的值，以此值为标准定义基准误差。（IEC60359：1987，4.3）注：例如，这个值可以是被测值、测量范围上限、标尺范围、预置值或者其他清楚说明的值。3.1.37参比条件referenceconditions一组带有参比值及其公差和参比范围的影响量和性能特性的适当组合，并以此规定基本误差。(IEC60359.1987,4.9)
3.1.38规定的工作范围specifiedoperatingrange一个单一影响量的量值范围，以此形成额定工作条件的一个部分。（参见3.1.41)（IEC60359：1987，4.13)
3.1.39供电电压影响effectofthesupplyvoltage由于供电电压而影响测量设备运行，从而影响产生的被测值的效应。3.1.40配电系统电压影响effectsofthedistributionsystemvoltage由于配电系统电压而影响设备工作，并随之影响其产生的被测值的效应。3.1.41额定工作条件ratedoperatingconditions对性能特性规定测量范围以及对影响量规定工作范围的一组集合，在此集合内规定并确定一个仪表的工作误差的改变量。（IEC60359：1987，4.12）3.2与IEC61557-2有关的定义
3.2.1标称输出电压（U）nominaloutputvoltage（U）当测量设备以标称电流加载时，测量设备端子上的最小输出电压。3.3与IEC61557-3有关的定义
3.3.1加载方法loadingmethod
给配电系统中一个电路加以负载而引起一个电压降落的方法。3.3.2加载设备loadingequipment在电路中引起电压降落的设备。3.3.3试验电流testcurrent
在一个电路中引起一个电压降落的电流。3.4与IEC61557-4有关的定义
3.4.1测量电压(U.）measuringvoltage（U）测量时出现在测量端子上的电压。3.5与IEC61557-5有关的定义
GB/T18216.1-—2000
3.5.1测量电压(Um）measuringvoltage（Um）测量时出现在测量端子上的电压。注：对于测量接地电阻的设备，测量电压存在于E(ES)和S端子之间。这些端子的设计在本标准第5部分的5.1.3中给出。
3.5.2串联干扰电压seriesinterferencevoltage叠加在测量电压上的外来电压。3.5.3总的接地电阻（R）totalearthingresistance（R）总的接地电阻是在主接地端和地之间的电阻。（IEC60828-04-03）3.6与IEC61557-6有关的定义
3.6.1故障电流（l）faultcurrent（1）由于绝缘故障而引起流入地的电流。3.6.2额定残留工作电流（Ian）ratedresidualoperatingcurrent（Ian）额定残留电流是故障电流，以此残留电流设计防护装置。3.6.3残留工作电流（1）residualoperatingcurrent（1a）在规定条件下引起电路断路器工作的残留电流值。3.6.4试验电阻(R,）testresistance（R,）一个以试验为目的，借此产生一个故障电流的电阻。3.6.5总的接地电阻（R）totalearthingresistance（R）在主接地端和地之间的电阻。
3.7与IEC61557-7有关的定义
无相关定义。
3.8与IEC61557-8有关的定义
3.8.1附加的直流电压（Us）extraneousd.c。voltage（Ut）交流系统中在交流导体和地之间出现的直流电压。3.8.2绝缘电阻（Rp）insulationresistance（Rp）被监控系统中的电阻，包括所有相连用电设备对地电阻。3.8.3规定的响应值（Ran）specifiedresponsevalue（Ran）在装置上永久设置或调整的绝缘电阻值，以监控绝缘电阻是否落到这个限值之下。3.8.4响应值（R）responsevalue（R）在规定条件下装置响应的绝缘电阻值。3.8.5相对（百分）误差（A）relative（percentage)error（A）响应值减去规定的响应值后除以规定的响应值乘以100，以百分数表示。A=R=Rm×100%
3.8.6系统泄漏电容(C.）systemleakagecapacitance（C.）被监控系统对地包括任何连接的用电设备在内的总电容的最大允许值，达到此值绝缘监控装置能按规定工作。
3.8.7额定接触电压ratedcontactvoltage在规定条件下，继电器触点开或闭的电压。3.8.8响应时间（tan）responsetime（tan）在规定条件下一个绝缘监控装置响应所要求的时间。3.8.9测量电压（Um）measuringvoltage（U）测量时出现在测量端子上的电压。5
GB/T18216.1——2000
注：在一个无故障和未被激励的系统中，这表示在被监控的系统端子与防护导体端子之间出现的电压。3.8.10测量电流（Im）measuringcurrent（Im）在系统和地之间能流过的最大电流，该电流被绝缘监控装置的测量电压源的内阻R所限定。3.8.11内阻抗(Z）internalimpedance（Z）在标称频率下，在被监控系统的端子与地之间测得的绝缘监控装置的总阻抗。3.8.12内部直流电阻（R）internald.c.resistance（R）绝缘监控装置上的接被监控系统的端子与地之间的电阻。4要求
测量设备按设计规定的要求使用时应该不危害人身、家畜或财物。此外，带有不适用本标准各部分要求的附加功能的测量设备也不应危害人身、家畜或财物。测量设备应该符合GB4793.1的规定，以下规定与GB4793.1的规定不违背。如果测量设备标明它的测量端子上的电压状态，它也必须指出是否存在系统电压以及带电导体是否以防护导体代换。
注：一个本质性的规定的概要在表1(在考虑中)中表示。4.1工作误差（B），百分工作误差（B（%)）工作误差按下列公式计算：
B=±(|A|+1.15E,)
式中A——基本误差；
E.改变量;
——改变量的顺序号。
百分工作误差应按下列公式计算：B
B(%)=±基准值×100%
用来计算工作误差的各影响量改变量如下：位置变化引起的改变量
一供电电压变化引起的改变量
一温度变化引起的改变量
于扰电压引起的改变量
一地电极电阻引起的改变量
一测试电路阻抗相角改变引起的改变量一系统频率变化引起的改变量
一系统电压变化引起的改变量
允许的百分工作误差在本标准的其他各部分中规定。（1）
（2）
注：计算工作误差时，仅仅一个影响量在改变，其余影响量应保持在参比条件下。改变量的相应的较大的值（正的和负的改变量）引入公式计算工作误差，并不是所有的影响量均适合于本标准第2到第8部分所覆盖的测量设备。型式试验中测得的改变量在一定的情况下可以用来计算常规试验中的工作误差。本标准中相关部分规定了这些细节。在使用说明书中应提供工作误差、基本误差和B1～E：的各个改变量（除本标准第8部分以外)。4.2额定工作条件
上述工作误差应适用于下列额定工作条件：一温度范围0℃~35℃；
一对可携式测量设备从参比位置到士90°位置：一对于由配电系统供电（如果适用）从标称供电电压的85%~110%（对于由配电系统供电的电6
压应使用IEC60038中的值）；
GB/T18216.1—2000
一对于由电池组/蓄电池组供电的测量设备，电池或电池组/蓄电池组的充电状态改变应根据4.3的规定；
一由手摇发电机组供电的测量设备制造厂规定的每分钟转速的范围；供电电压频率的士1%(如适用时)。注：附加的额定工作条件在本系列标准中其他部分陈述。4.3电池检查装置
电池或可充电电池供电的测量设备应该按规定允许以测量的方法检查这些电池的充电状态。这可以作为测量周期的一部分自动地进行或作为一种个别功能进行。该电池至少在一个测量周期内应施加较重的负载。
4.4端子
端子应该这样设计，探头组能可靠地与测量设备相连接而且任何带电部件不能意外地被触及。在这种情况下，防护导体应作导电部件对待。4.5防护等级
除了本标准第8部分覆盖的测量装置外，测量装置应按双重绝缘或加强绝缘设计（I级）。4.6污染等级
根据GB4793.1，测量设备应按污染等级2级设计。4.7过电压等级
测量设备至少应按过电压等级I级设计。利用来自配电系统的电压的测量设备应该有过电压等级Ⅱ级（见GB4793.1一1995附录J)。4.8电磁兼容性EMC
正在考虑中。
4.9振动试验
除了根据GB4793.1进行耐机械力试验外，测量设备应成功地通过下列状态的振动试验（型式试验）：
一方向：三个互相垂直的轴向；一振幅：1mm；
一频率：25Hz；
一周期：20min；
5标志和使用说明书
除了本标准其他部分有规定外，标志和使用说明书应符合GB4793.1的规定。5.1标志
测量设备应有以下标志，这些标志应该清晰可见并且不易擦掉。5.1.1设备型号。
5.1.2被测量的单位。
5.1.3测量范围。
5.1.4可换熔丝的熔丝型号和额定电流。5.1.5在电池盒内有电池/蓄电池的型号和接线极性。5.1.6由配电系统供电的测量设备应根据GB4793.1标志配电系统标称电压和双重绝缘的符号。5.1.7制造厂名或注册商标。
型号、名称或其他鉴别设备的方法（在里面或外面）。5.1.8
5.1.9按GB4793.1要求用符号△表示参考说明书。7
5.2使用说明书
使用说明书应包括以下细节：
5.2.1接线图。
5.2.2测量方法。
5.2.3测量原理的简述。
GB/T18216.1—2000
5.2.4由制造厂以图或表格说明最大允许指示值及其允差。5.2.5电池/可充电电池的型号。5.2.6对可充电电池的关于充电电流、充电电压以及充电时间的信息。5.2.7电池/可充电电池的工作寿命/运行时间或可以测量的次数。5.2.8IP防护型式(IEC60529)。
5.2.9任何必须的特殊指导的说明。6试验
除以下条款或本标准其他部分另有规定外，应按GB4793.1的规定对测量设备进行试验。除另有规定外，所有试验应在参比条件下进行，该参比条件在本标准的每个部分都有说明。6.1位置影响
如果适用，根据4.2，由于位置改变引起的改变量E1应由制造厂规定的参比位置改变到十90°或一90°位置进行确定（常规试验）。6.2温度影响
根据4.2，由于温度改变而引起的改变量E：应在以下额定工作条件下确定。在0℃和35℃下达到平衡状态以后进行（型式试验）。6.3供电电压影响
由供电电压改变引起的改变量E2应在以下额定工作条件下确定（常规试验）：一由配电系统供电的测量设备根据4.2规定的限值；一由电池/蓄电池供电的测量设备根据4.3和6.4确定的限值；一由手摇发电机供电的测量设备根据4.2确定的限值。6.4电池检查装置
根据4.3的规定应设置电池检查装置以检查电池电压的下限和上限，检查通过外部电压源来确定。试验时应使用根据6.3改变供电电压确定改变量E，的这些限值（常规试验）。6.5防护等级
除了本标准第8部分外，应根据4.5检查对双重绝缘或加强绝缘（I级)的符合性（型式试验）。6.6端子
应根据4.4检查端子与带电部件偶然接触的防护（型式试验）。6.7机械要求
本试验应按4.9的规定施行(型式试验）。当没有零部件松动或弯曲，并且连接导线没有故障时，就认为成功地通过了这些试验。试验以后测量设备应该符合4.1关于工作误差的要求（型式试验）。6.8标志和说明书
目测检查本标准第1部分到第8部分第5章关于标志和使用说明书的要求（型式试验，除了标志作常规试验外）。
