本标准规定了光学金相显微镜来评定球墨铸铁的显微组织。本标准对球化分级、石墨大孝珠光体粗细、珠光体数量、分散分布的铁素体数量、磷共晶数量和渗碳体数量的评定方法作了规定，列出了评级图。本标准适用于评定普通和低合金球墨铸铁铸态，正火、退火态的显微组织。 GB 9441-1988 球墨铸铁金相检验 GB9441-1988

标准内容

部分标准内容：

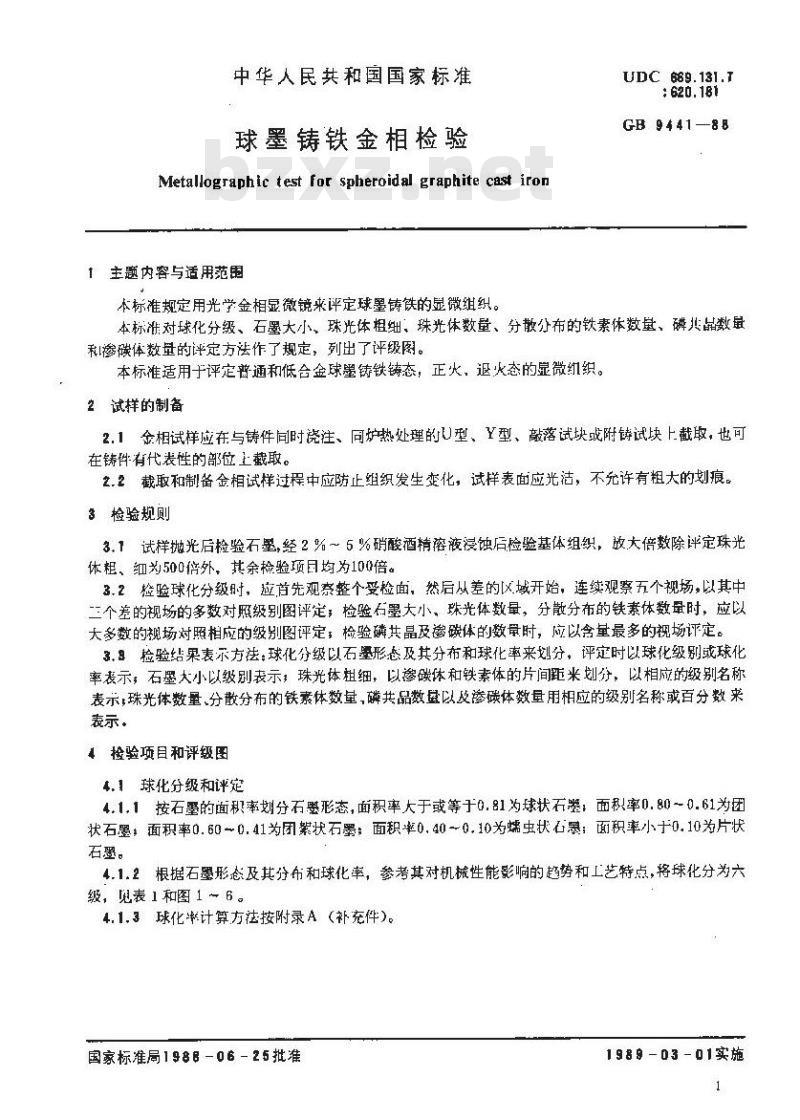

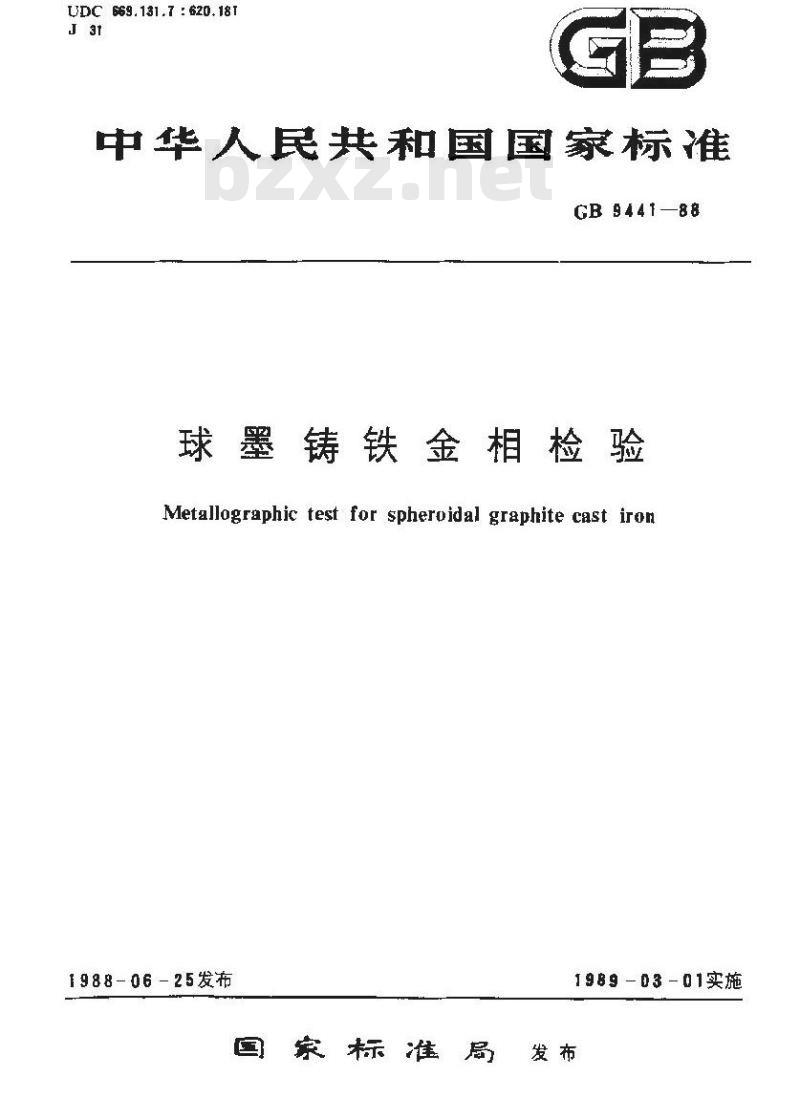

UDC 669.131.7 : 620.18T
中华人民共和国国家标准
GB 944188
球墨铸铁金相检验
Metallographic test for spheroidal graphite cast iron1988-06-25发布
1989-03-01实施
国家标准局
中华人民共和国国家标准
球墨铸铁金相检验
Metallographic test for spheroidal graphite cast iron主题内容与适用范围
UDC 669.131.T
GB 944188
本标准规定用光学金相显微镜来评定球墨铸铁的显微组织。本标准对球化分级、石墨大小、珠光体粗细、珠光体数量、分散分布的铁素体数量、磷共晶数量利渗碳体数量的评定方法作了规定，列出了评级图。本标准适用于评定普通和低合金球墨铸铁铸态，正火，退火态的显微红织。2试样的制备
2.1金相试样应在与铸件同时瓷注、同炉热处理的U型、Y型、敲落试块或附铸试块上截取，也可在铸件有代表性的部位土截取。2.2截取和制备金相试样过程中应防止组织发生变化，试样表面应光洁，不充许有粗大的划痕。3检验规则
3.1试样抛光后检验石墨，经2%～5%硝酸酒精溶液浸蚀后检验基体组织，放大倍数除评定珠光体粗，细为500倍外，其余检验项目均为100倍。3.2捡验球化分级时，应首先观奈整个受检面，然后从差的区域开始，连续观察五个视场，以其中三个差的视场的多数对照级别图评定；检验石墨大小，珠光体数量，分散分布的铁素体数量时，应以大多数的视场对照相应的级别图评定，检验磷共晶及渗碳体的数量时，应以含量最多的视场评定。3.9捡验结果表示方法：球化分级以石墨形态及其分布和球化率来划分，评定时以球化级别或球化率表示，石墨大小以级别表示，珠光体粗细，以渗碳体和铁素体的片间距米划分，以相应的级别名称表示，珠光体数量、分散分布的铁素体数量，磷共品数盘以及渗碳体数量用相应的级别名称或百分数来表示。
4拎验项目和评级图
4.1球化分级和评定
4.1.1按石墨的面积率划分石瑟形态，面积率大于或等于0.81为球状石墨，面积率0.80-0.61为团状石墨，面积率0.60～0.41为团絮状石墨：面积率0.400.10为蠕虫状石累：面积率小十0.10为片状石墨。
4.1.2根据石墨彤态及其分布和球化率，参考其对机械性能影响的趋势和工艺特点，将球化分为六级，见表1和图1～6。
4.1.3球化渐计算方法按附录A（补充件）。国家标准局1988-06-25批准
1989-03-01实施
球化级别
GB 9441-B8
表1球化分级
石卑呈球状，少最闭状，允许极少量团暴状，球化率不低于95%石墨大部分垦球状，余为洲状和极少盐团案状，球化率90%到小f95%石墨大部分呈团状和球状，余为团紧状,允许有极少盘糖虫状，球化率80头到小于90%石墨大部分呈团絮状和团状，余为球状和少量蟠虫状、球化事70另到小于%石睾呈分散分布的螺虫状和球状，研状，闭累状，球化率6%到小于70%吞睾呈聚集分布的蟠此状和片状及球。团状，团絮状球化分级图（100×）
图4A级
图55级

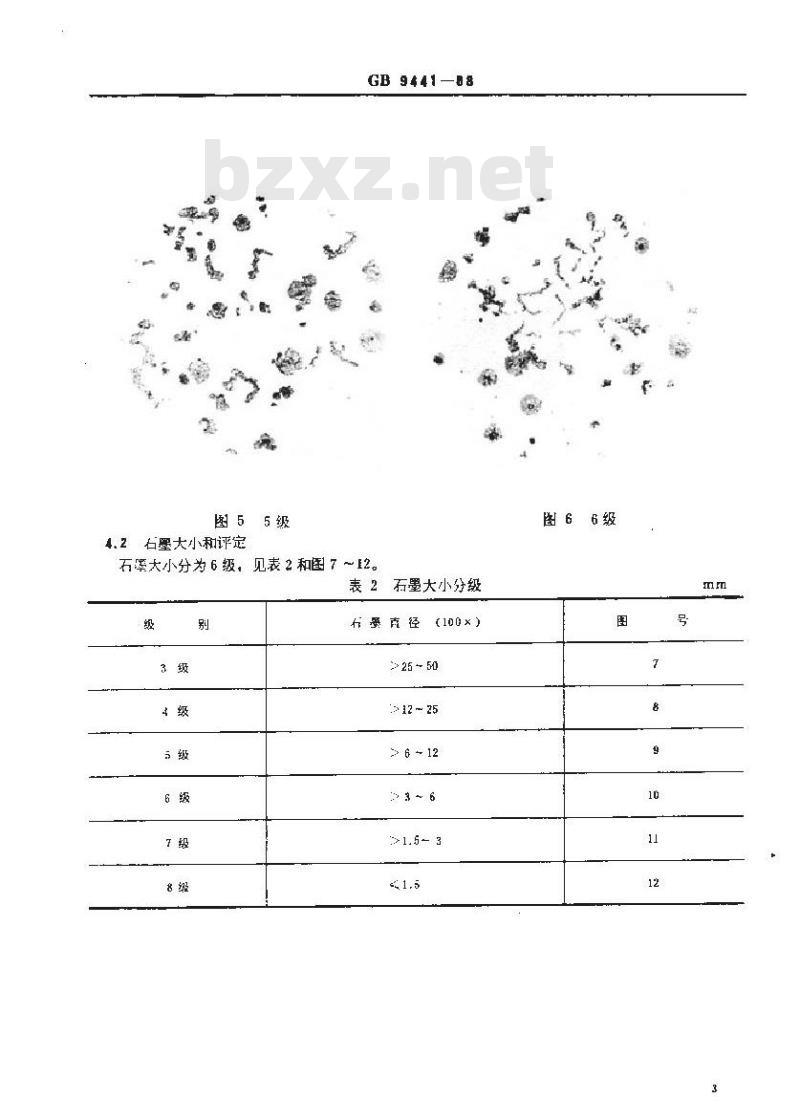

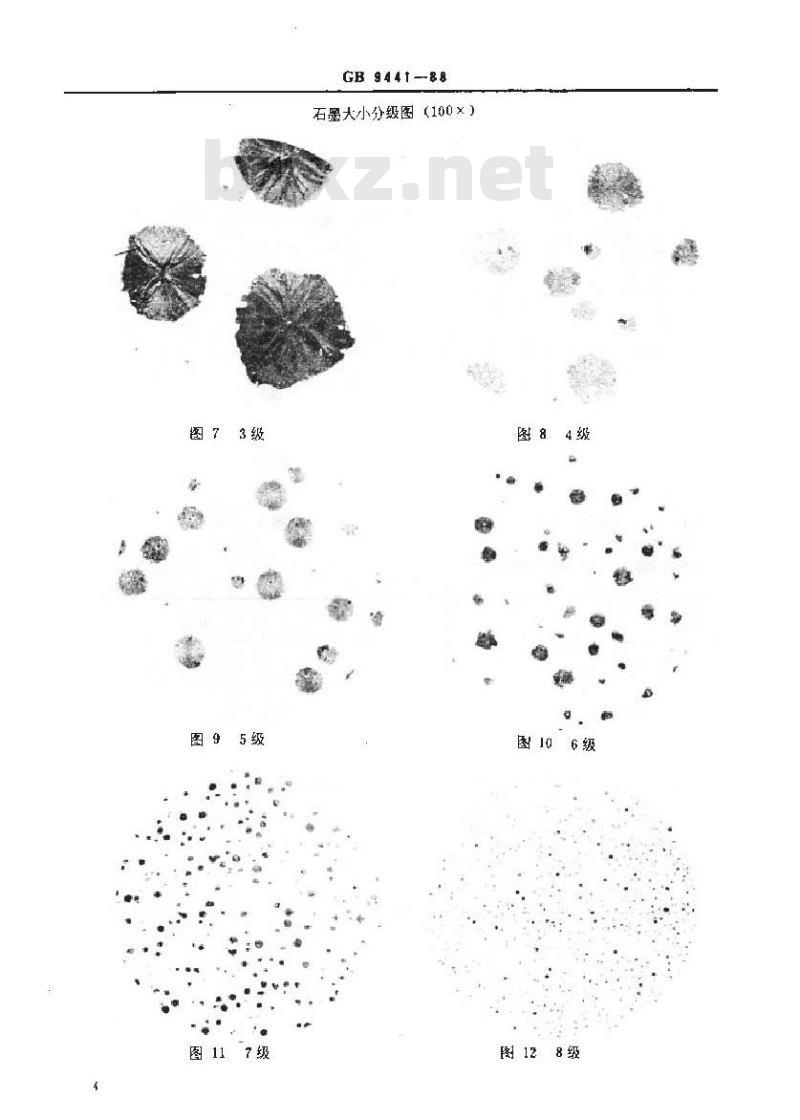

石墨大小和评定
GB 9441—88
见表2和图7~12。
石睾大小分为6级，
石墨大小分级
行要直径
(100×)
25 ~ 50
6 - 12
图117级
GB 9441-88
石墨大小分级图（100×）
图106级
图128级
4.珠光体粗细
GB 944188
按珠光体的粗细分为三级，见表3和图13-15。珠光体粗细为非必检项目。
表3珠光体粗细分级
级别名称
粗片状珠光体
片状珠光体
细片状珠光体
在500倍下，珠光体中莅碳体、铁事体片间既较大在500倍下，珠光体中惨碳体，铁素体片润距明显可辨在50悟倍下，珠光体中碳体.钛真体片间距难以分辨珠光体粗细分级图（500×）
片状珠光体
4.4珠光体数
粗片状珠光体
图15细片状珠光体
珠光体数量按石墨大小分列A、B二组图片，见表4和图16~27。图号
级别名称
图16A
GB 9441—88
表4珠光体数量分级
珠光体数暨 (岛)
~ 90
40 ~ 50
30 - 40
珠光体数盛分级图（100×）
图16B
16A、16B
8A, 18B
19A,19B
20A、20B
21A、21B
22A、2213
24A、24B
25A25B
26A、26B
27A27B
图17A
图t8A
图19A
GB 9441—88
图17B
图19B
图20A
图21A
图22A
GB 9441--88
图20B
图21B
图22B此内容来自标准下载网
图23A
图 24A
图25A
GB 9441—48
图23B
图24B
图25B
图26A
图27A珠5
.5分散分布的铁素体数鼠
GB =441—8
图26B
图27B珠5
分散分布的铁素体数量，分块状（A）及网状（B）二组图片，见表5和图28～33。表5分散分布的铁素体数过分级
级别名称
块状或网状铁素体数量 (%)
28A，28B
29A、29R
30A、30Ｒ
31A、31B
33A、33B
GB9441—88
分散分布的铁素体数量分级图！00×！图28A铁5
图29A
图30A
图28B
图29B
图30B
铁1心
