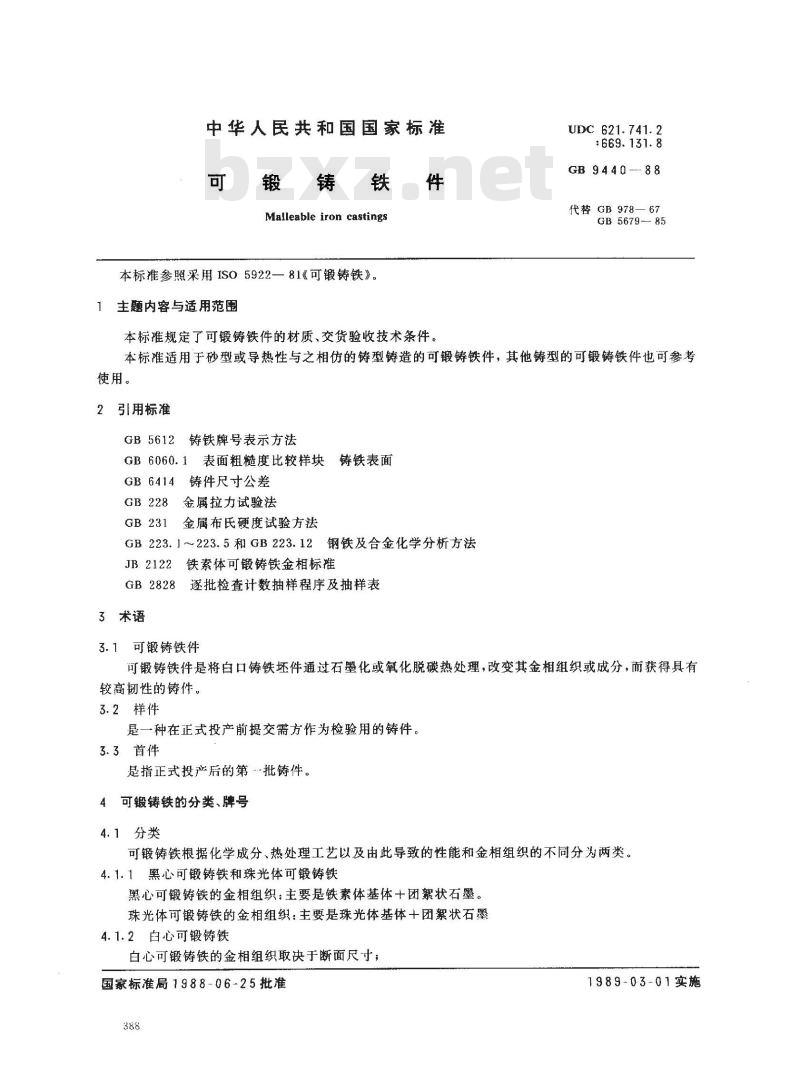

中华人民共和国国家标准
可锻铸铁件
Malleable iron castings
本标参照采用ISO5922—81《可锻铸铁》。1主题内容与适用范围
本标准规定了可锻铸铁件的材质、交货验收技术条件。UDC 621.741. 2
:669. 131. 8
GB9440---88
代替 GB 978—67
GB 5679- 85
本标准适用于砂型或导热性与之相仿的铸型铸造的可锻铸铁件，其他铸型的可锻铸铁件也可参考使用。
2引用标准
GB5612铸铁牌号表示方法
GB6060.1表面粗糙度比较样块
铸铁表面
GB6414铸件尺寸公差
GB228金属拉力试验法
金属布氏硬度试验方法
GB 231
GB223.1~~223.5和GB223.12
钢铁及合金化学分析方法
铁素体可锻铸铁金相标推
JB 2122
GB2828逐批检查计数抽样程序及抽样表3术语
3.1可锻铸铁件
可锻铸铁件是将白口铸铁坏件通过石墨化或氧化脱碳热处理，改变其金相组织或成分，而获得具有较高韧性的铸件。
3.2样件
是一种在正式投产前提交需方作为检验用的铸件。3.3首件
是指正式投产后的第批铸件。
4可锻铸铁的分类、牌号
4.1分类
可锻铸铁根据化学成分、热处理工艺以及由此导致的性能和金相组织的不同分为两类。4.1.1黑心可锻铸铁和珠光体可锻铸铁黑心可锻铸铁的金相组织：主要是铁素体基体十团絮状石墨。珠光体可锻铸铁的金相组织：主要是珠光体基体十团絮状石墨4.1.2白心可锻铸铁
白心可锻铸铁的金相组织取决于断面尺寸；国家标准局1988-06-25批准
1989-03-01实施
GB9440-88

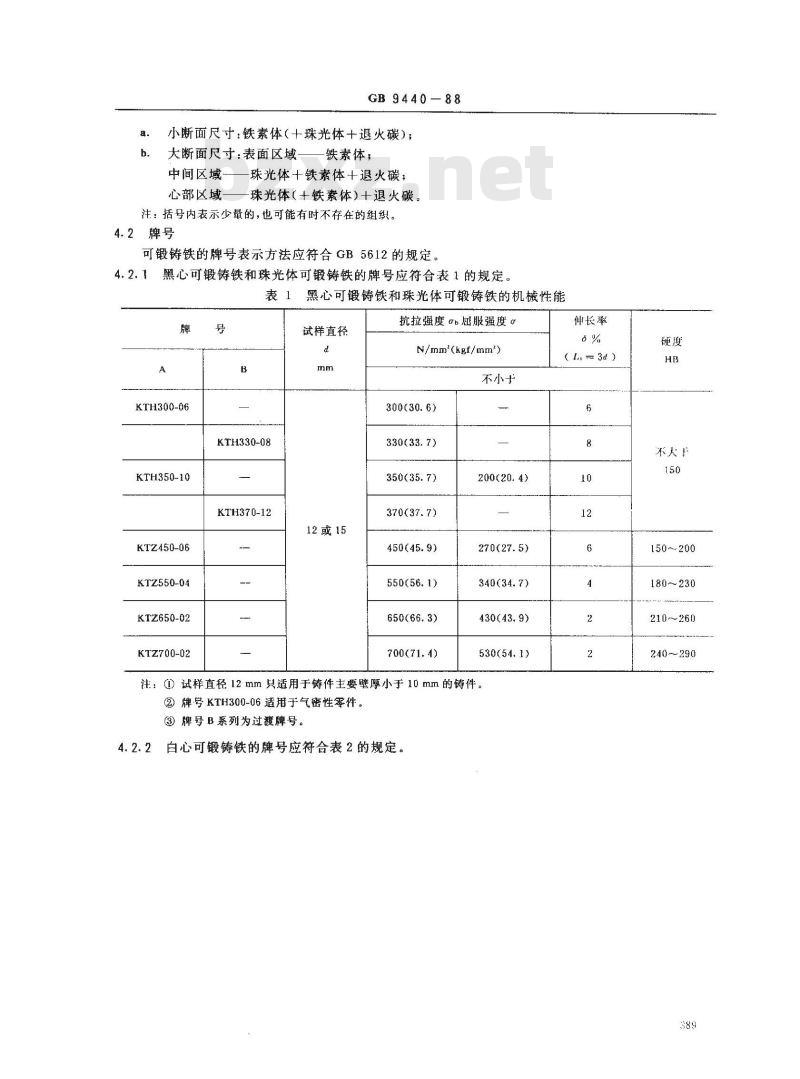

小断面尺寸：铁素体（十珠光体十退火碳）；大断面尺寸：表面区域-
铁素体：
中间区域—珠光体十铁素体十退火碳；心部区域——珠光体（十铁素体）十退火碳。注：括号内表示少量的，也可能有时不存在的组织。4.2牌号
可锻铸铁的牌号表示方法应符合GB5612的规定。4.2.1黑心可锻铸铁和珠光体可锻铸铁的牌号应符合表1的规定。表1黑心可锻铸铁和珠光体可锻铸铁的机械性能牌
KTH300-06
KTH350-10
KTZ450-06
KTZ550-04
KTZ650-02
KTZ700-02
KTH330-08
KTH370-12
试样直径
12或15
抗拉强度b屈服强度
N/mm'(kgf/mm*)
伸长率
( to 3d ）
不小于
300(30.6)
330(33.7)bzxZ.net
350(35.7)
370(37.7)
450(45.9)
550(56.1)
650(66.3)
700(71.4)
200(20.4)
270(27.5)
340(34.7)
430(43.9)
530(54.1)
注：①试样直径12mm只适用于铸件主要壁厚小于10mm的铸件。②牌号KTH300-06适用于气密性零件。牌号B系列为过渡牌号。

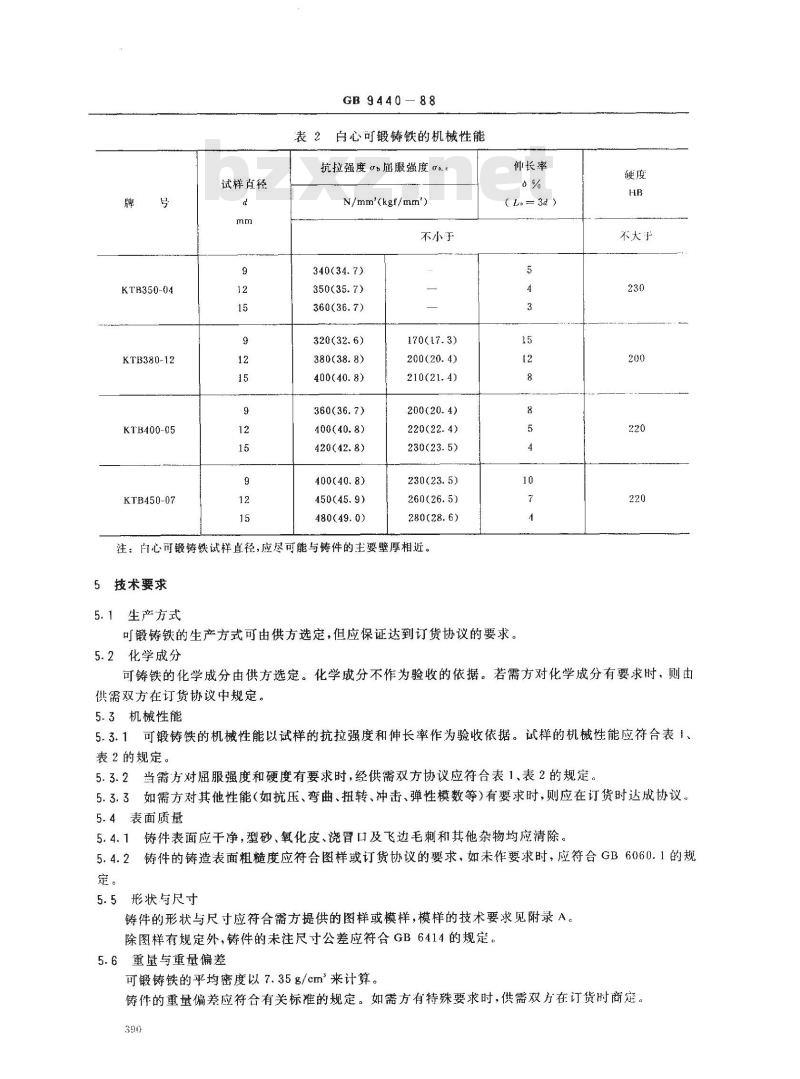

4.2.2白心可锻铸铁的牌号应符合表2的规定。6
不大于
150~200
180~230
210~～260
240~290
KTB350-04
KTB380-12
KTB400-05
KTB450-07
试样直径
GB 9440
白心可锻铸铁的机械性能
抗拉强度屈服强度0o.2
N/mm'(kgf/mm)
不小于
340(34.7)
350(35.7)
360(36.7)
320(32.6)
380(38.8)
400(40.8)
360(36.7)
400(40.8)
420(42.8)
400(40.8)
450(45.9)
480(49.0)
170(17.3)
200(20.4)
210(21.4)
200(20.4)
220(22.4)
230(23.5)
230(23.5)
260(26.5)
280(28.6)
注：向心可锻铸铁试样直径，应尽可能与铸件的主要壁厚相近。5技术要求
5.1生产方式
仲长率
（Ln= 3d）
可锻铸铁的生产方式可由供方选定，但应保证达到订货协议的要求。5.2化学成分
不大于
可铸铁的化学成分由供方选定。化学成分不作为验收的依据。若需方对化学成分有要求时，则由供需双方在订货协议中规定。
5.3机械性能
5.3.1可锻铸铁的机械性能以试样的抗拉强度和伸长率作为验收依据。试样的机械性能应符合表1、表2的规定。
5.3.2当需方对屈服强度和硬度有要求时，经供需双方协议应符合表1、表2的规定。5.3.3如需方对其他性能（如抗压、弯曲、扭转、冲击、弹性模数等）有要求时，则应在订货时达成协议。5.4表面质量
5.4.1铸件表面应干净，型砂、氧化皮、浇置口及飞边毛刺和其他杂物均应清除。5.4.2铸件的铸造表面粗糙度应符合图样或订货协议的要求，如未作要求时，应符合GB6060.1的规定。
5.5形状与尺寸
铸件的形状与尺寸应符合需方提供的图样或模样，模样的技术要求见附录A。除图样有规定外，铸件的未注尺寸公差应符合GB6414的规定。5.6重量与重量偏差
可锻铸铁的乎均密度以7.35g/cm来计算。铸件的重量偏差应符合有关标准的规定。如需方有特殊要求时，供需双方在订货时商定。390

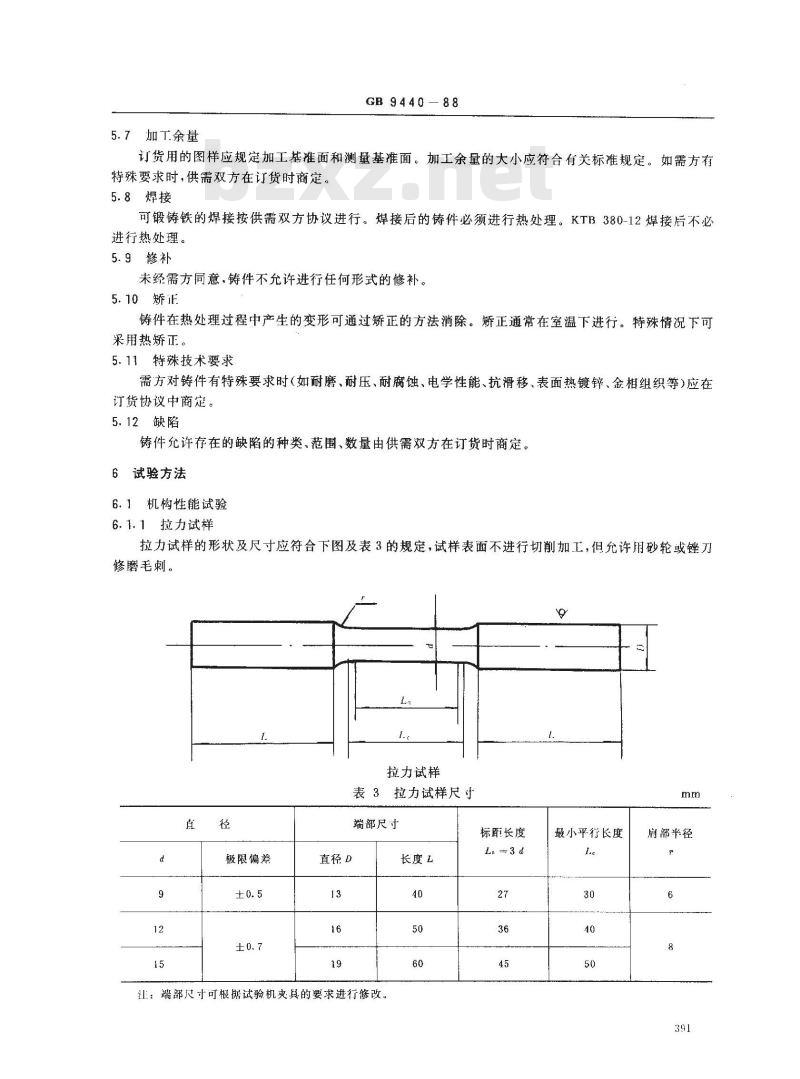

5.7加T.余量
GB9440—88
订货用的图样应规定加工基准面和测量基准面。加工余量的大小应符合有关标准规定。如需方有特殊要求时，供需双方在订货时商定。5.8焊接
可锻铸铁的焊接按供需双方协议进行。焊接后的铸件必须进行热处理。KTB380-12焊接后不必进行热处理。
5.9修补
未经需方同意，铸件不充许进行任何形式的修补。5.10矫正
铸件在热处理过程中产生的变形可通过矫正的方法消除。矫正通常在室温下进行。特殊情况下可采用热矫正。
5.11特殊技术要求
需方对铸件有特殊要求时(如耐磨、耐压、耐腐蚀、电学性能、抗滑移、表面热镀锌、金相组织等)应在订货协议中商定。
5.12缺陷
铸件允许存在的缺陷的种类、范围、数量由供需双方在订货时商定。6试验方法
6.1机构性能试验
6.1.1拉力试样
拉力试样的形状及尺寸应符合下图及表3的规定，试样表面不进行切削加工，但允许用砂轮或锉刀修磨毛刺。
拉力试样
表3拉力试样尺寸
极限偏羞
端部尺寸
直径D
江：端部尺寸可根据试验机爽具的要求进行修改。长度L
标距长度
最小平行长度
庐部半径

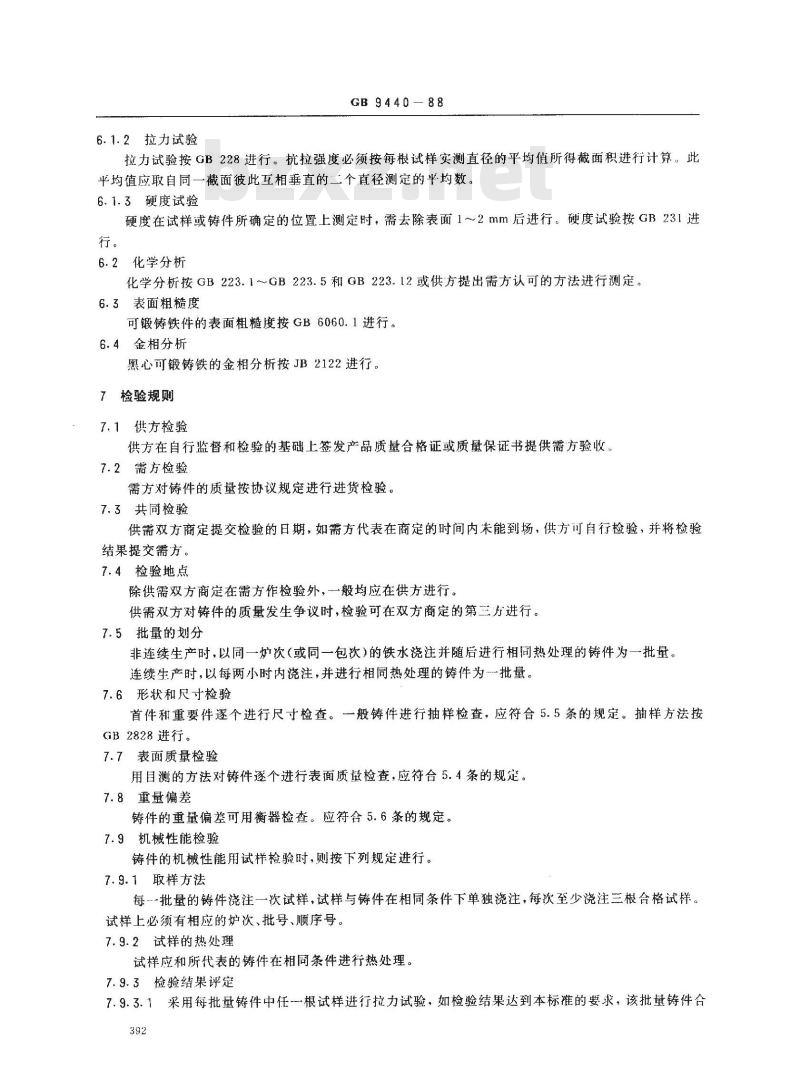

6.1.2拉力试验
GB 9440 88
拉力试验按GB228进行。抗拉强度必须按每根试样实测直径的平均值所得截面积进行计算，此平均值应取自同一截面被此互相垂直的二个直径测定的平均数。6.1.3硬度试验
硬度在试样或铸件所确定的位置上测定时，需去除表面1～2mm后进行。硬度试验按GB231进行。
6.2化学分析
化学分析按GB223.1~~GB223.5和GB223.12或供方提出需方认可的方法进行测定。6.3表面粗糙度
可锻铸铁件的表面粗糙度按GB6060.1进行。6.4金相分析
黑心可锻铸铁的金相分析按JB2122进行。7检验规则
7.1供方检验
供方在自行监督和检验的基础上签发产品质量合格证或质量保证书提供需方验收。7.2需方检验
需方对铸件的质量按协议规定进行进货检验。7.3共同检验
供需双方商定提交检验的日期，如需方代表在商定的时间内未能到场，供方可自行检验，并将检验结果提交需方。
7.4检验地点
除供需双方商定在需方作检验外，一般均应在供方进行。供需双方对铸件的质量发生争议时，检验可在双方商定的第三力进行。7.5批量的划分
非连续生产时，以同一炉次（或同一包次）的铁水浇注并随后进行相间热处理的铸件为一批量。连续生产时，以每两小时内浇注。并进行相同热处理的铸件为批量。7.6形状和尺寸检验
首件和重要件逐个进行尺寸检查。一般铸件进行抽样检查，应符合5.5条的规定。抽样方法按GB2828进行。
7.7表面质量检验
用目测的方法对铸件逐个进行表面质量检查，应符合5.4条的规定。7.8重量偏差
铸件的重量偏差可用衡器检查。应符合5.6条的规定。7.9机械性能检验
铸件的机械性能用试样检验时，则按下列规定进行。7.9.1取样方法
每批量的铸件浇注一次试样，试样与铸件在相同条件下单独浇注，每次至少浇注三根合格试样。试样上必须有相应的炉次、批号、顺序号。7.9.2试样的热处理
试样应和所代表的铸件在相同条件进行热处理。7.9.3检验结果评定
7.9.3.1采用每批量铸件中任一根试样进行拉力试验，如检验结果达到本标准的要求，该批量铸件合392
GB9440-88
7.9.3.2出于下列任一原因引起检验结果不合格，则检验结果无效。需再用-一根同批的试样重新检验。
试样安装不合理或试验机操作不正确；b.
试样外部或内部有明显的铸造缺陷；试样断于标距或标距外。
7.9.4复验
7.9.4.1当试样检验结果不符合标准要求，又不属于7.9.3.2条所列出的原因时，应从同批试样中提出两根备用试样进行复验。复验结果均符合要求，则该批铸件合格。如果有根备用试样复验不舍格，则该批铸件为不合格。
7.9.4.2允许供方对该批不合格铸件及同批的试样一起重新热处理，再提交验收·但最多·次7.9.4.3如试样有缺陷，且无试样再作试验时，经需方同意，该批量铸件可按金相组织或工艺试验（如抗压、扭转、弯曲、耐压等)方法验收。7.10检验结果修约
机械性能和化学成分检验结果都应按试验方法标准中规定的规则加以修约。若所得数值的有效位数比保证值大，则用常用的规则进行修约。尺寸测量结巢不予修约。
7.11破坏性检验
破坏性检验仅限丁需方提出要求时进行。合格与否的判断标准供需双方在订货时商定。8标志和证明书
8.1铸件如尺寸充许应在非加工面上做出制造厂商标和其他必要标志。8.2出厂铸件应附以检验合格证或质量保证书。9表面保护、包装、运输和贮存
铸件在检验以后进行防护处理或进行包装。表面防护、包装、运输和贮存应符合订货协议。10验收与拒收
如订货协议中全部条件已达到、则该批铸件合格并由需方验收铸件不符合本标准技术条件时，需方可拒收。需方必须给供方确认合理拒收的机会。拒收的铸件在办理手续之前应尽可能由需方保存。GB9440
附录A
可锻铸铁件模样
（补充件）
A1需方提供的模样，在订货协议中未注明供方审核模样时，则需方负责审核。A2模样出供方制造，则需方提供必要的图样（如零件图或铸件图等）。若因铸造I艺及检验等原因需改动图样时，供需双方应达成协议。A3模样的质量等级由双方协商确定。未规定者，由供方根据实际情况确定附录B
可锻铸铁件订货要求
（参考件）
在订货时需方应就下列内容作出明确说明：铸件的名称、零件号和所要求的牌号。B1
铸件的数量。
铸件的图样（标明图号）、技术条件、选用本标准中的试验项目。B3
提供模样（说明使用寿命和作检验项的必要数据）或不提供模样。对铸件形状、尺寸精度、加工余量、重量偏差的要求。B5
对铸件表面质量的要求。
对铸件表面防护、包装、运输方式和贮存的要求。对样件、首件的检验程序。
交货时是否进行验收和有无特殊检验要求。B10
其他要求。
附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由沈阳铸造研究所归口。本标准由河北机电学院、上海华丰钢铁厂‘负责起草39
