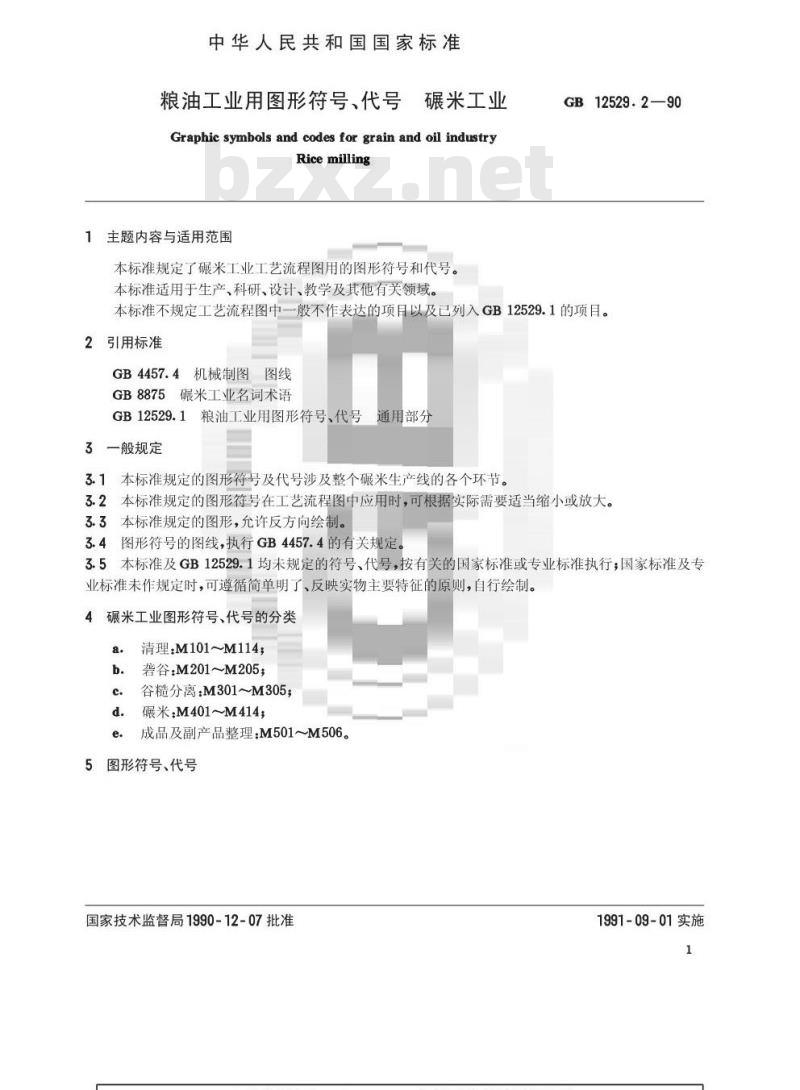

中华人民共和国国家标准
碾米工业
粮油工业用图形符号、代号
Graphicsymbols and codes forgrainand oil industryRicemilling
1主题内容与适用范围
本标准规定了碾米工业工艺流程图用的图形符号和代号。本标准适用于生产、科研、设计、教学及其他有关领域。GB12529.2—90
本标准不规定工艺流程图中一般不作表达的项目以及已列入GB12529.1的项目。2引用标准
GB4457.4机械制图图线
GB8875碾米工业名词术语
GB12529.1粮油工业用图形符号、代号通用部分3一般规定
3.1本标准规定的图形符号及代号涉及整个碾米生产线的各个环节。3.2本标准规定的图形符号在工艺流程图中应用时，可根据实际需要适当缩小或放大。3.3本标准规定的图形，允许反方向绘制。3.4图形符号的图线，执行GB4457.4的有关规定。3.5本标准及GB12529.1均未规定的符号、代号，按有关的国家标准或专业标准执行；国家标准及专业标准未作规定时，可遵循简单明了、反映实物主要特征的原则，自行绘制。碾米工业图形符号、代号的分类4
清理：M101~M114；
碧谷：M201~M205；
谷糙分离：M301~M305，
碾米：M401~M414；
成品及副产品整理：M501~M506。5图形符号、代号
国家技术监督局1990-12-07批准1991-09-01实施
图形符号及代号
GB12529.2—90
中、英文名称

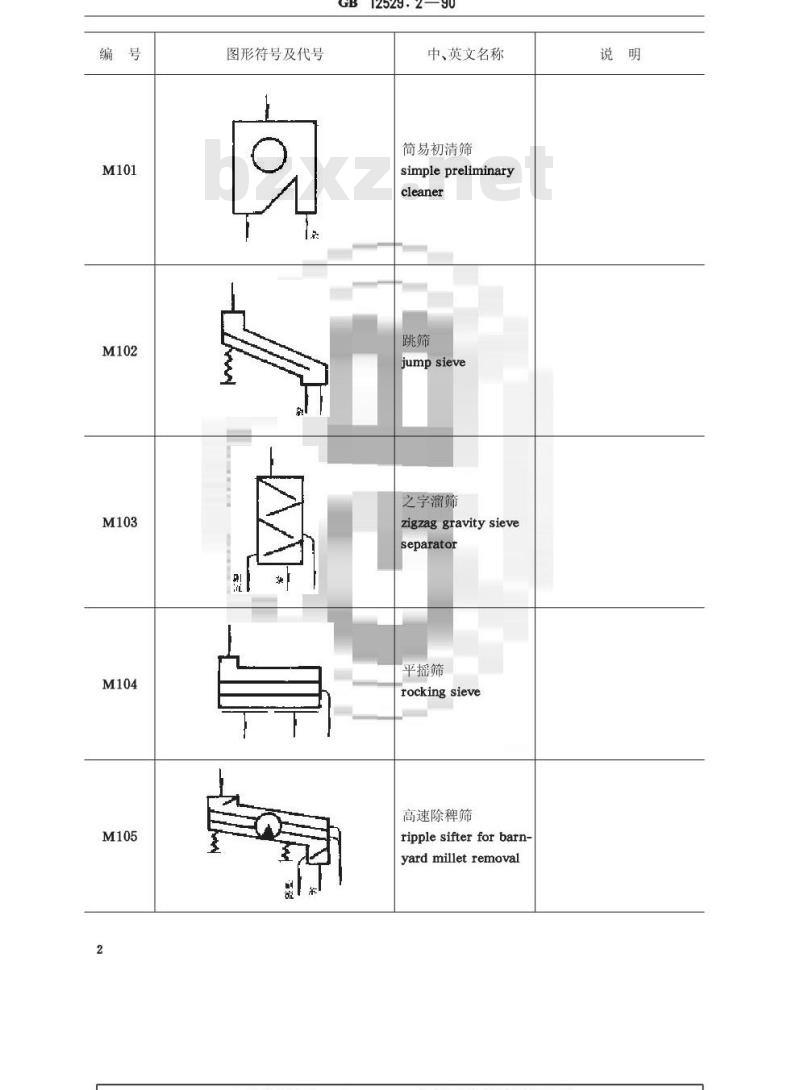

简易初清筛
simple preliminary
cleaner
jumpsieve
之字溜筛
zigzaggravitysieve
separator
平摇筛
rockingsieve
高速除稗筛
ripplesifterforbarn-
yard millet removal
图形符号及代号
GB12529.2—90
中、英文名称

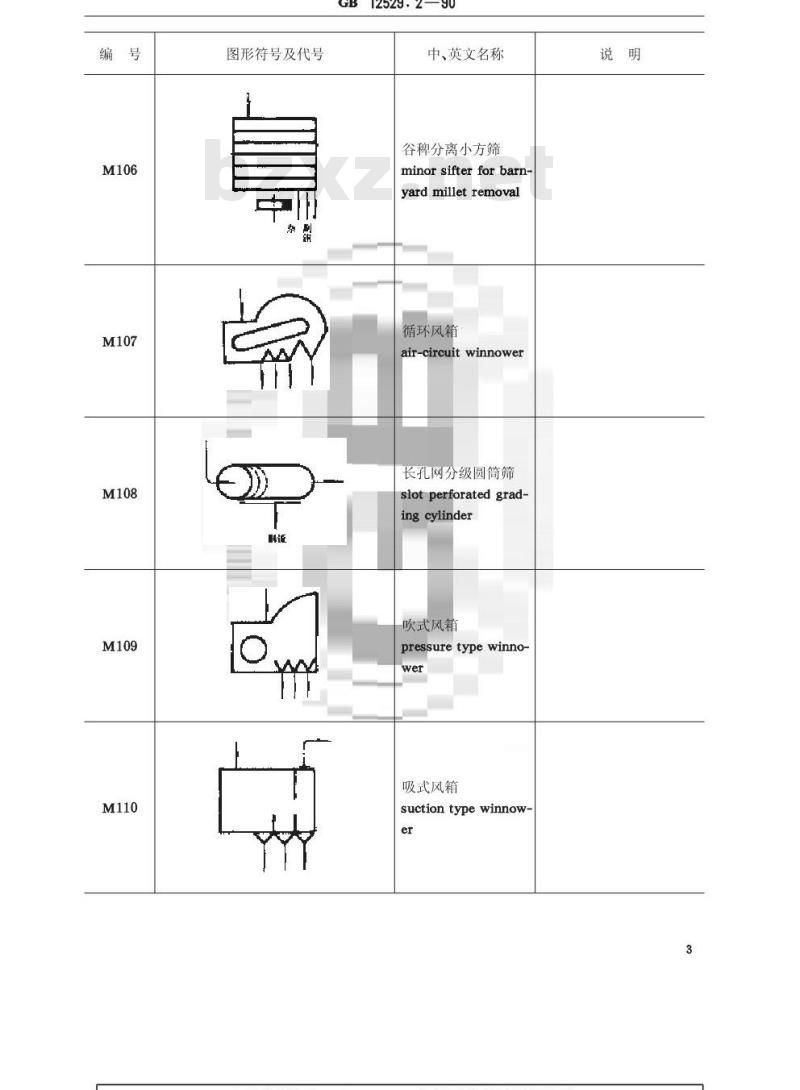

谷稗分离小方筛
minorsifterforbarn-
yard millet removal
循环风箱
air-circuitwinnower
长孔网分级圆筒筛
slotperforatedgrad-
ingcylinder
吹式风箱
pressuretypewinno-
吸式风箱
suctiontypewinnow-
图形符号及代号
GB12529.2—90
中、英文名称

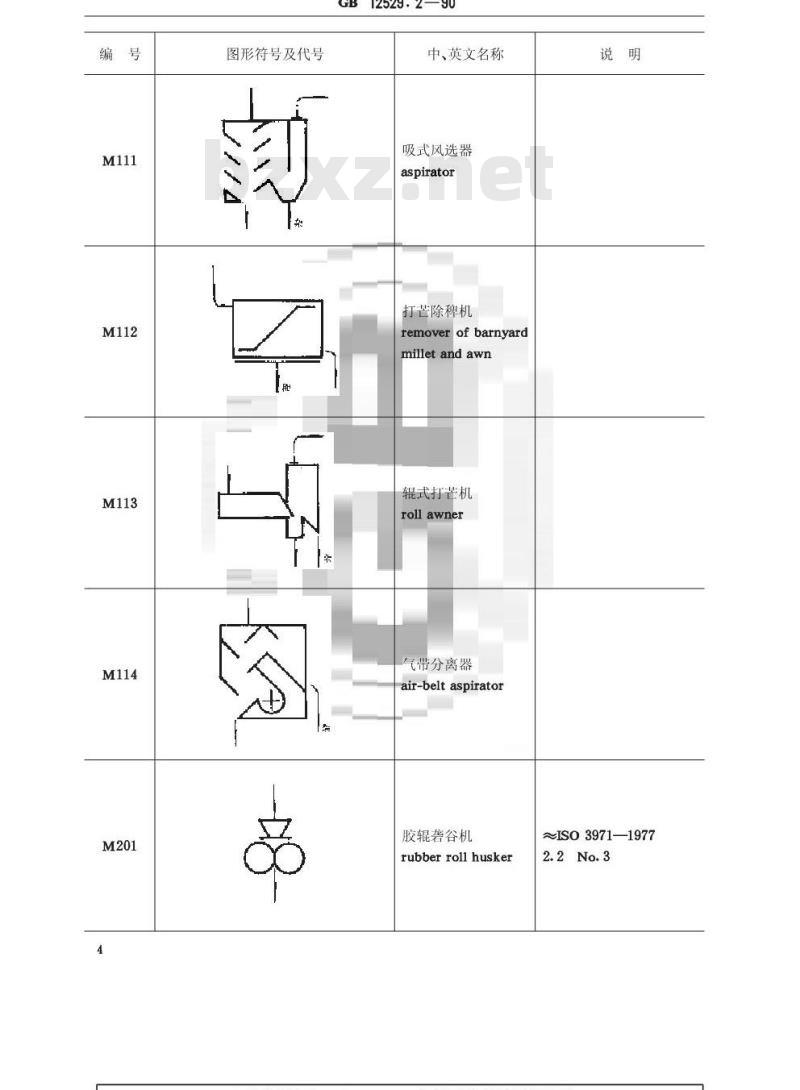

吸式风选器
aspirator
打芒除稗机
removerof barnyard
milletand awn
辊式打芒机
rollawner
气带分离器
air-belt aspirator
胶辊碧谷机
rubberrollhusker
~ISO 3971—1977
图形符号及代号
GB12529.2—90
中、英文名称

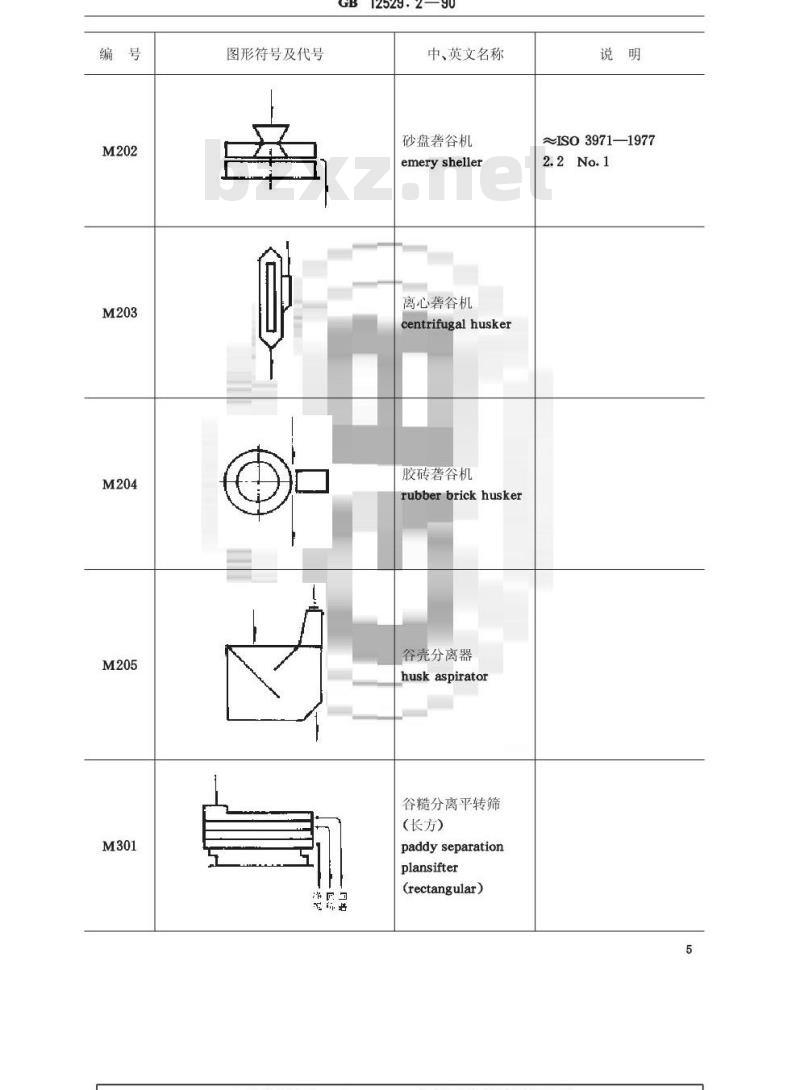

砂盘碧谷机
emerysheller
离心碧谷机
centrifugalhusker
胶砖著谷机
rubberbrickhusker
谷壳分离器
husk aspirator
谷糙分离平转筛
(长方）
paddy separation
plansifter
(rectangular)
ISO3971—1977
图形符号及代号
GB12529.2—90
中、英文名称
谷糙分离平转筛
(圆）
paddy separation
plansifter (round)
多层选糙溜筛
multi-layer paddy
separator
巴基机
paddyseparatorwith
compartment
重力谷糙分离机
gravitypaddysepara-
砂辊碾米机
emeryrollwhitening
machine
图形符号及代号
GB12529.2—90
中、英文名称
铁辊碾米机
iron roll rice whitener
铁筋砂辊碾米机
rice whitener with此内容来自标准下载网
ironridged
铁辊压碾米机
iron rollrice whitener
with weight resista-
ncedevice
立式碾米机
vertical rice whiteni-
ng machine
铁辊喷风碾米机
jet-air iron roll rice
whitening machine
=ISO3971—1977
图形符号及代号
GB12529.2—90
中、英文名称
砂辊喷风碾米机
jet-air emery roll rice
whitening machine
双辊碾米机
double roll rice
whitening machine
组合米机
combined rice mill
卧式擦米机
horizontal rice polis-
立式擦米机
vertical rice polisher
图形符号及代号
GB12529.2—90
中、英文名称
铁辊擦米机
ironroll ricepolisher
胶带擦米机
rubber strip rice pol-
抛光机
white rice polishing
machine
白米分级平转筛
white rice grading
plansifter
白米分级溜筛
whitericegravity
grader
图形符号及代号
GB12529.2—90
中、英文名称
凉米器
ricecooler
糠栖分离方筛
square sifter for bran
and tipsseparation
糠栖分离器
branandtipssepar-
光电色选机
photoelectric sorting
machine
巴基机
白米分级平转筛
白米分级溜筛
长孔网分级圆筒筛
吹式风箱
打芒除稗机
多层选糙溜筛
高速除稗筛
谷稗分离小方筛
谷壳分离器
谷糙分离平转筛(长方)
谷糙分离平转筛(圆)
辊式打芒机
光电色选机
简易初清筛
胶辊谷机
胶砖谷机
胶带擦米机
糠栖分离方筛
糠栖分离器
离心碧谷机
立式碾米机
立式擦米机
GB12529.2—90
附录A
汉语拼音索引
(参考件）
凉米器
抛光机
平摇筛
气带分离器
砂盘碧谷机
砂辑碾米机
砂辊喷风碾米机
双辊碾米机
铁辑碾米机
铁筋砂辊碾米机
：M302
铁辊压碾米机
·M113铁辑喷风碾米机
铁辑擦米机
卧式擦米机
吸式风箱
吸式风选器
循环风箱
之字溜筛
重力谷糙分离机
组合米机
·M403
·M111
·M103
air-belt aspirator
air-circuit winnower
aspiraton
bran and tips separator
centrifugal husker .....
combinedricemill
doubleroll ricewhitening machineemeryrollwhiteningmachine
emerysheller
gravity paddy separator
horizontal ricepolisher
huskaspirator
iron roll rice polisher
iron roll rice whitener
GB12529.2—90
附录B
英文字母索引
(参考件）
iron roll rice whitener with weight resistance deviceJ
jet-airemeryroll ricewhiteningmachinejet-air ironroll ricewhitening machinejump sieve
·M407
