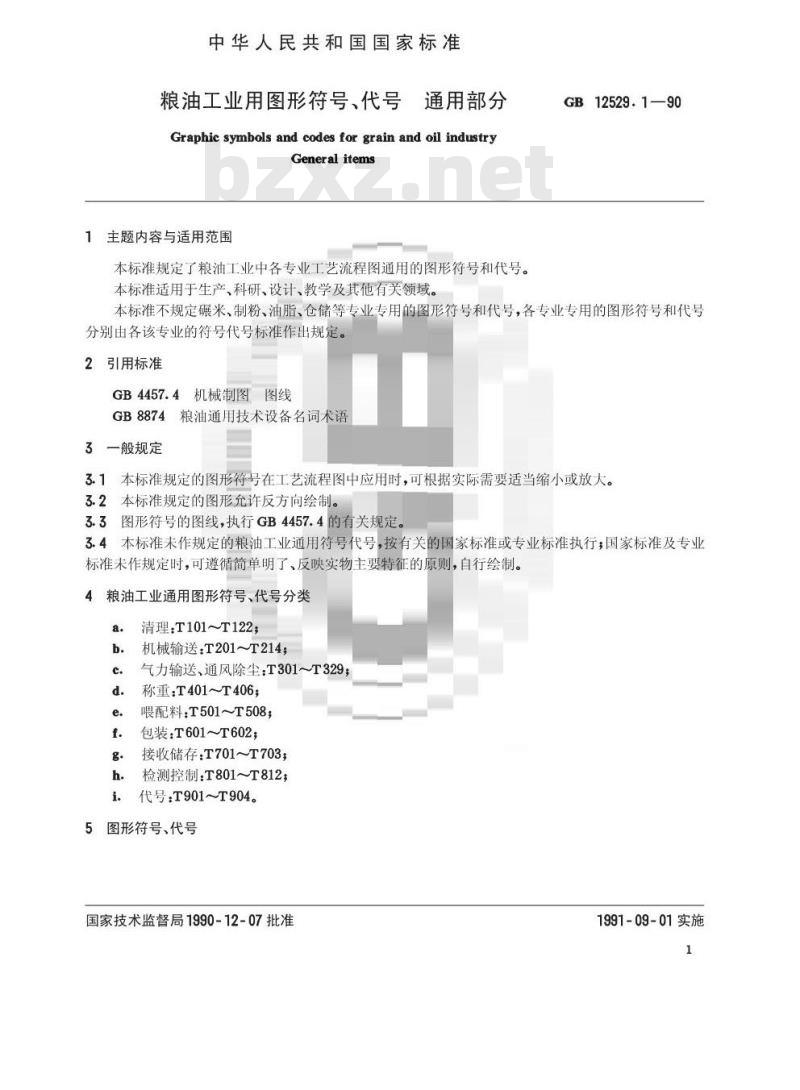

中华人民共和国国家标准
粮油工业用图形符号、代号
通用部分
Graphicsymbols and codesforgrainand oil industryGeneral items
1主题内容与适用范围
本标准规定了粮油工业中各专业工艺流程图通用的图形符号和代号。本标准适用于生产、科研、设计、教学及其他有关领域。GB12529.1—90
本标准不规定碾米、制粉、油脂、仓储等专业专用的图形符号和代号，各专业专用的图形符号和代号分别由各该专业的符号代号标准作出规定。2引用标准
GB4457.4机械制图图线
GB8874粮油通用技术设备名词术语3一般规定
3.1本标准规定的图形符号在工艺流程图中应用时，可根据实际需要适当缩小或放大。3.2本标准规定的图形允许反方向绘制。3.3图形符号的图线，执行GB4457.4的有关规定。3.4本标准未作规定的粮油工业通用符号代号，按有关的国家标准或专业标准执行：国家标准及专业标准未作规定时，可遵循简单明了、反映实物主要特征的原则，自行绘制。4粮油工业通用图形符号、代号分类a.
清理：T101T122；
机械输送：T201~T214，
气力输送、通风除尘：T301~T329；称重：T401~T406；
喂配料：T501~T508；
包装：T601~T602；
接收储存：T701~T703
检测控制：T801~T812；
代号：T901~T904。
5图形符号、代号
国家技术监督局1990-12-07批准1991-09-01实施
图形符号及代号
GB12529.1—90
中、英文名称

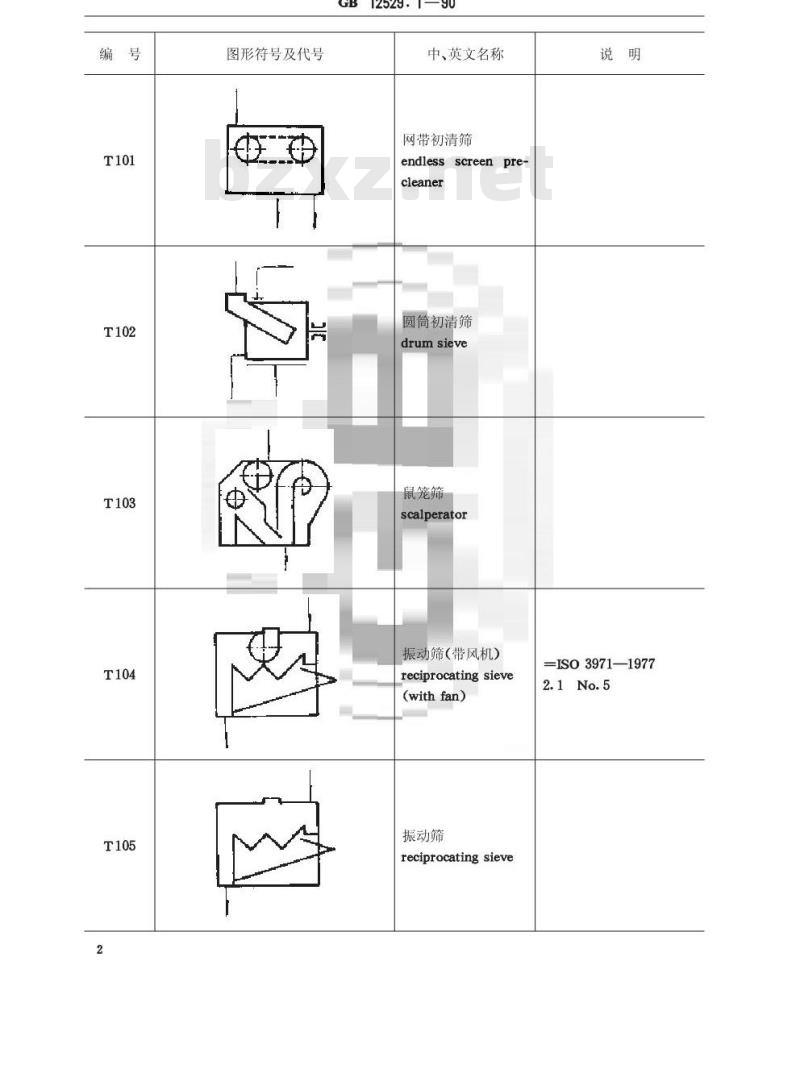

网带初清筛
endless screen pre-
cleaner
圆筒初清筛
drum sieve
鼠笼筛
scalperator
振动筛（带风机）
reciprocating sieve
(withfan)
振动筛
reciprocatingsieve
=ISO3971—1977
图形符号及代号
GB12529.1—90
中、英文名称

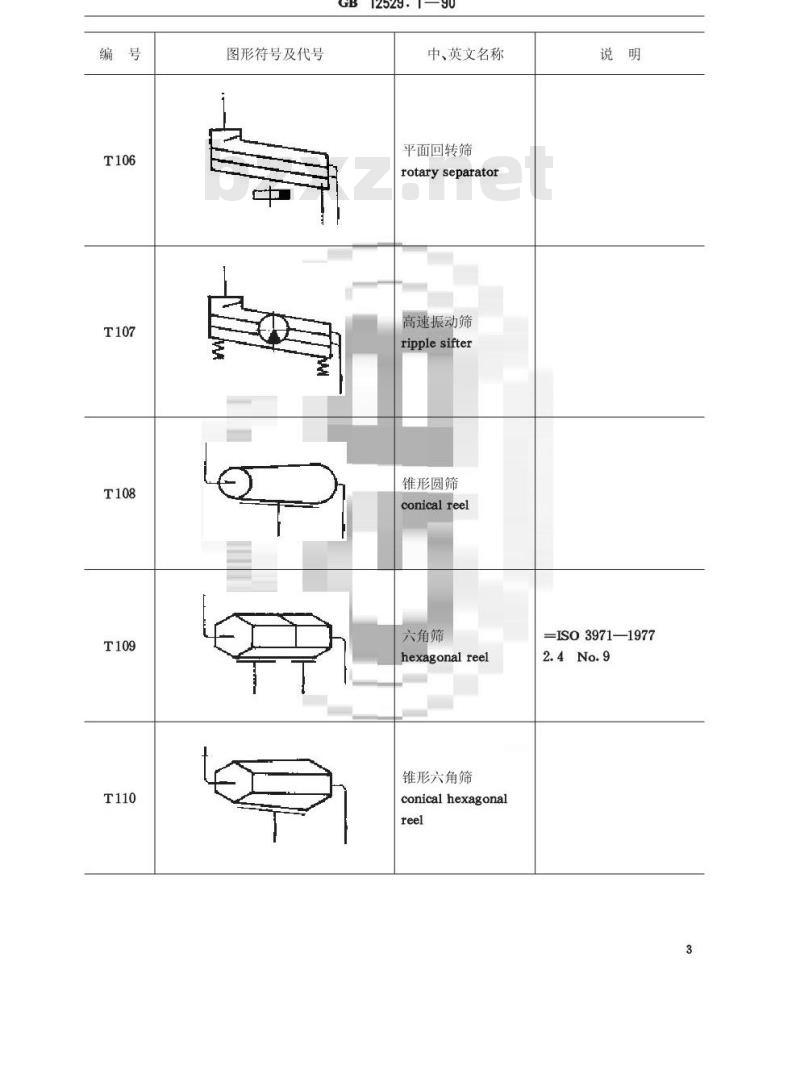

平面回转筛
rotary separator
高速振动筛
ripple sifter
锥形圆筛
conical reel
六角筛
hexagonal reel
锥形六角筛
conical hexagonal
-ISO3971—1977
图形符号及代号
GB12529.1—90
中、英文名称

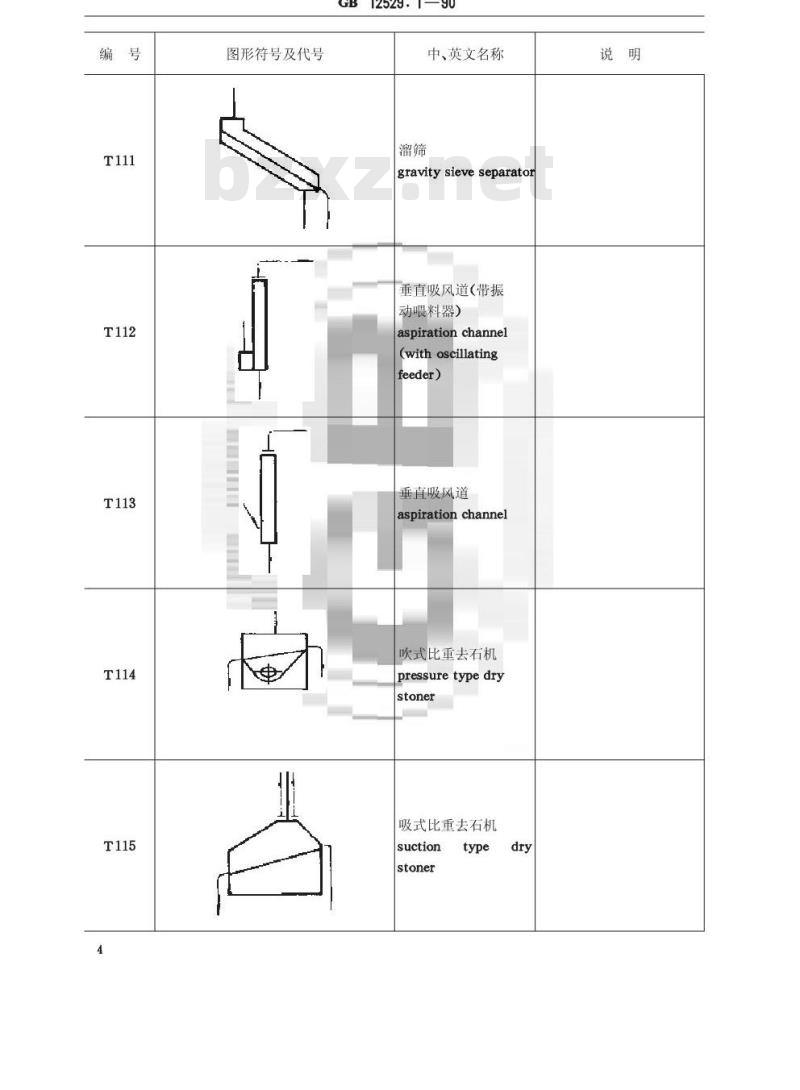

gravity sieve separator
垂直吸风道（带振
动喂料器）
aspirationchannel
(with oscillating
feeder)
垂直吸风道
aspirationchannel
吹式比重去石机
pressure type dry
stoner
吸式比重去石机
suction
stoner
图形符号及代号
GB12529.1—90
中、英文名称

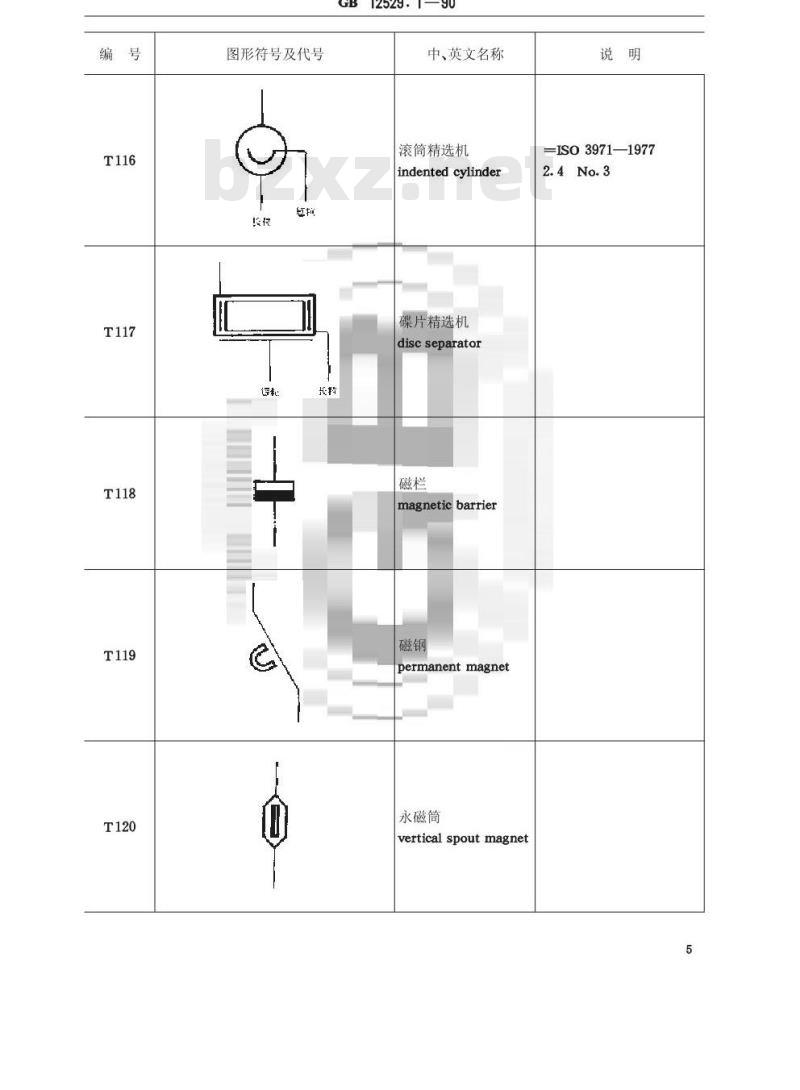

滚筒精选机
indented cylinder
碟片精选机
disc separator
magneticbarrier
permanent magnet
永磁筒
vertical spout magnet
=ISO3971—1977
图形符号及代号
GB12529.1—90
中、英文名称
永磁滚筒
permanent
电磁滚筒
magnetic
electro-magnetic
带式输送机
belt conveyor
胶带输送机
rubber belt conveyor
链式输送机
chain conveyor
=ISO3971—1977
=ISO3971—1977
图形符号及代号
GB12529.1—90
中、英文名称
螺旋输送机Www.bzxZ.net
screwconveyor
夹套螺旋输送机、
蒸汽绞龙
steam jacketed worm
conveyor，jacketscrew
conveyor
立式螺旋输送机
vertical screw conve-
斗式提升机
bucket elevator
振动输送机
vibrating conveyor
-ISO3971—1977
=ISO3971—1977
-ISO 3971—1977
图形符号及代号
GB12529.1—90
中、英文名称
螺旋溜槽
Spiralchute
spouting
手动插板闸
slide valve manual
自动插板闸
slide valve powered
手动双路拨斗
diverter valve manual
自动双路拨斗
diverter valve
powered
通风机
centrifugalfan
罗茨鼓风机
Rootsblower
-ISO3971—1977
ISO3971—1977
图形符号及代号
GB12529.1—90
中、英文名称
空气压缩机
aircompressor
扩散式集尘器
dispersive cyclone
离心集尘器（或卸料
cyclonedustcollector
中间分离器
intermediate
separa-
horizontal air separa-
吸入式布筒滤尘器
suction
collector
filter
-ISO 3971—1977
ISO 3971—1977
图形符号及代号
GB12529.1—90
中、英文名称
压入式布简滤尘器
pressure filter dust
collector
脉冲布筒滤尘器
airjet
collector
filter
脉冲布筒滤尘器（圆）
airjet
filter
collector(round）
接料器
receiver
叶轮关风器
rotaryseal
-ISO3971—1977
图形符号及代号
GB12529.1—90
中、英文名称
压运关风器
blow-throughseal
重力式卸料器
gravity separator,
gravitational air sepa
压力门关风器
counterweight valve
大弯头卸料器
bendseparator
声速阀
sonic valve
图形符号及代号
GB12529.1—90
中、英文名称
双路阀
two-way diverter
三路阀
three-way diverter
airflow
含尘空气
dust laden air
手动插板闸
slide valve manual
