【国家标准(GB)】 分析仪器通用技术条件

UDC681.2:543.08

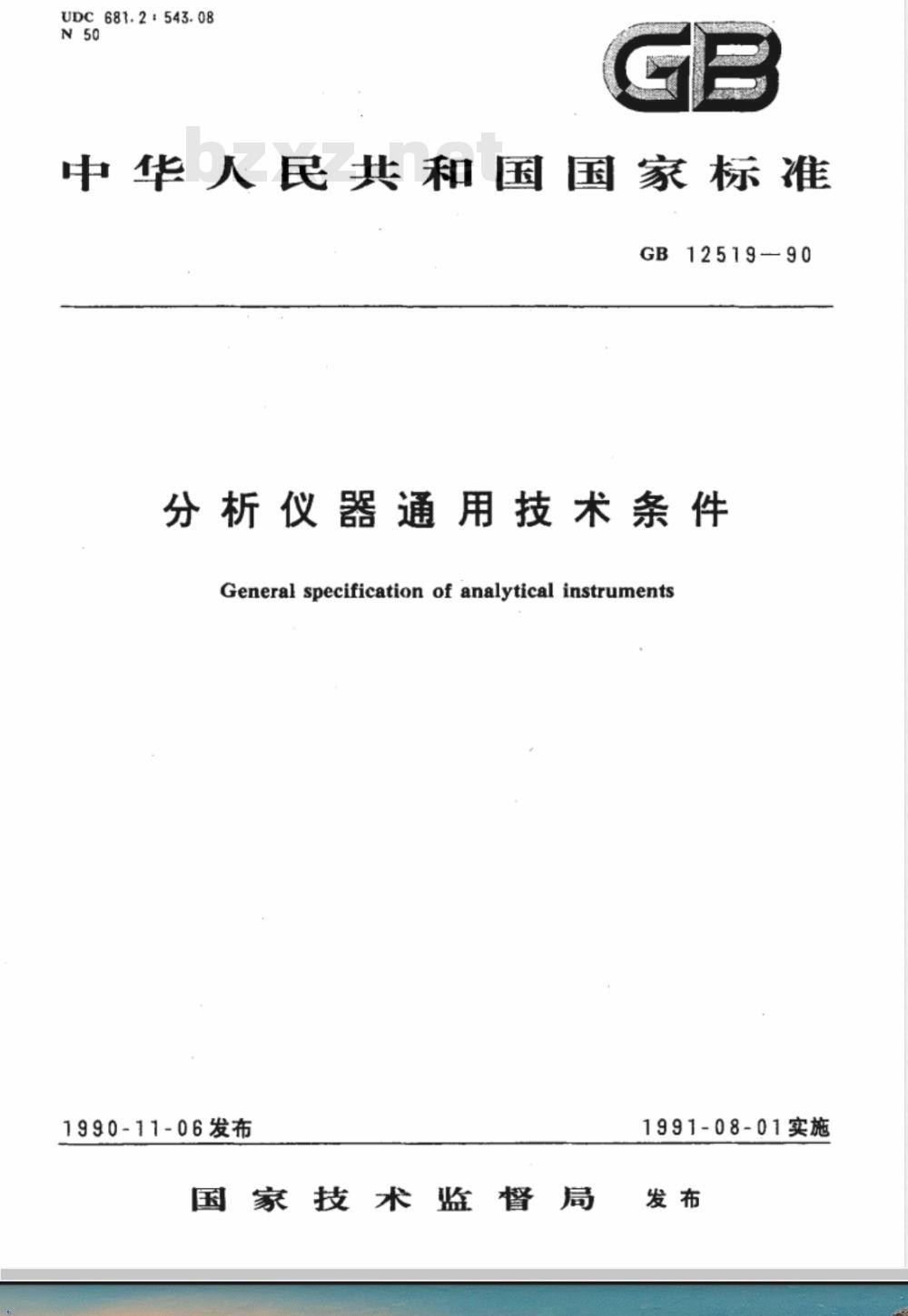

中华人民共和国国家标准
GB12519—90
分析仪器通用技术条件
General specification of analytical instruments1990-11-06发布
国家技术监督局
1991-08-01实施

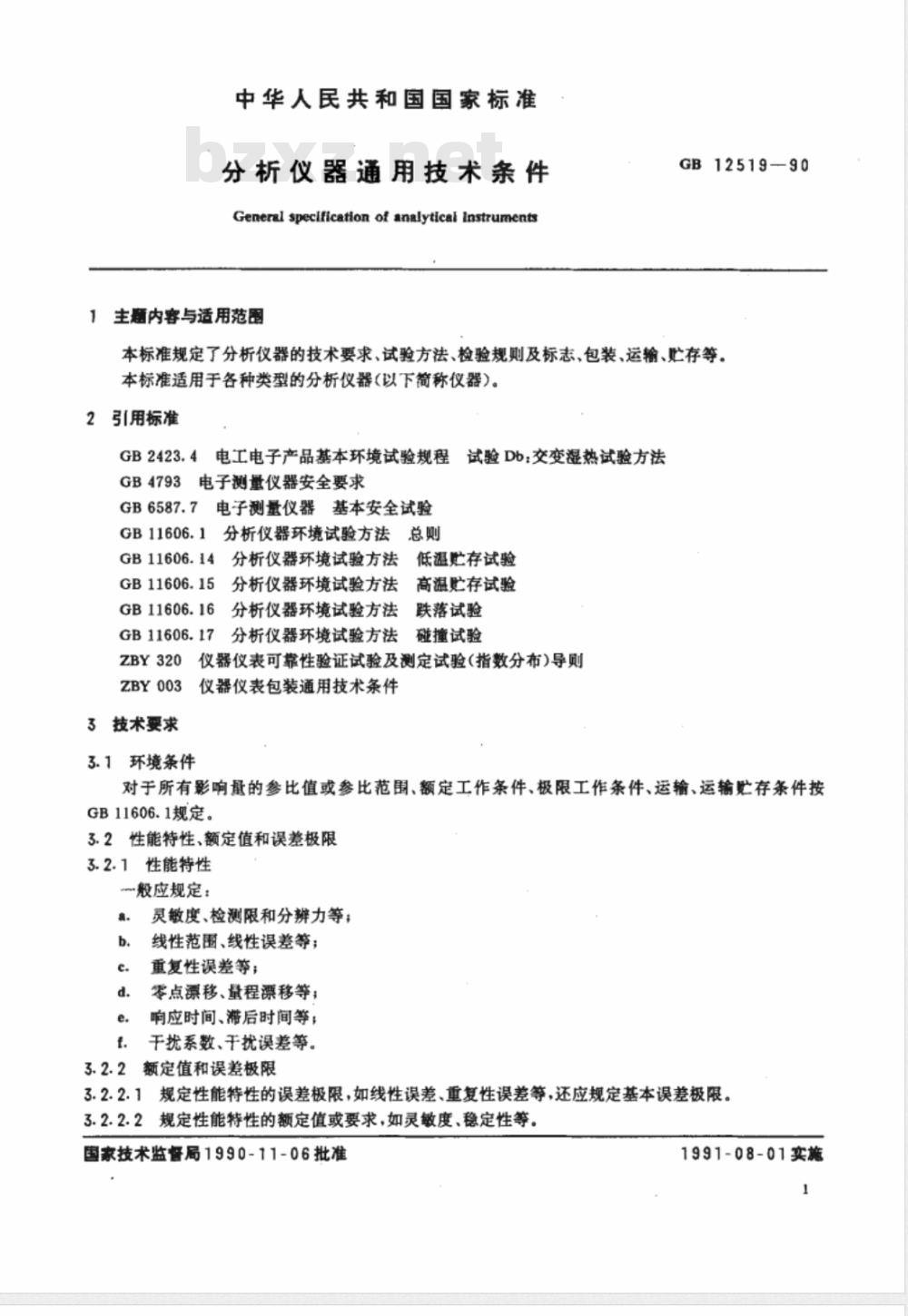

中华人民共和国国家标准
分析仪器通用技术条件
General specification of analytical Instruments1主题内容与适用范围
GB12519-90
本标准规定了分析仪器的技术要求、试验方法、检验规则及标志、包装、运输、贮存等。本标准适用于各种类型的分析仪器(以下简称仪器）。2引用标准
GB2423.4电工电子产品基本环境试验规程试验Db：交变湿热试验方法GB4793电子测量仪器安全要求
GB6587.7电子测量仪器基本安全试验GB11606.1分析仪器环境试验方法总则GB11606.14
分析仪器环境试验方法低温贮存试验GB11606.15
GB11606.16
GB11606.17
ZBY320
分析仪器环境试验方法
高温贮存试验
分析仪器环境试验方法
跌落试验
分析仪器环境试验方法
碰撞试验
仪器仪表可靠性验证试验及测定试验(指数分布)导则ZBY003
仪器仪表包装通用技术条件
3技术要求
3.1环境条件
对于所有影响量的参比值或参比范围、额定工作条件、极限工作条件、运输、运输贮存条件按GB11606.1规定。
3.2性能特性、额定值和误差极限3.2.1性能特性
一般应规定：
灵敏度、检测限和分辨力等；
线性范围、线性误差等；
重复性误差等；
零点漂移、量程漂移等；
响应时间、滞后时间等；
干扰系数、干扰误差等。
额定值和误差极限
规定性能特性的误差极限，如线性误差、重复性误差等，还应规定基本误差极限。规定性能特性的额定值或要求，如灵敏度、稳定性等。国家技术监督局1990-11-06批准1991-08-01实施
GB12519—90

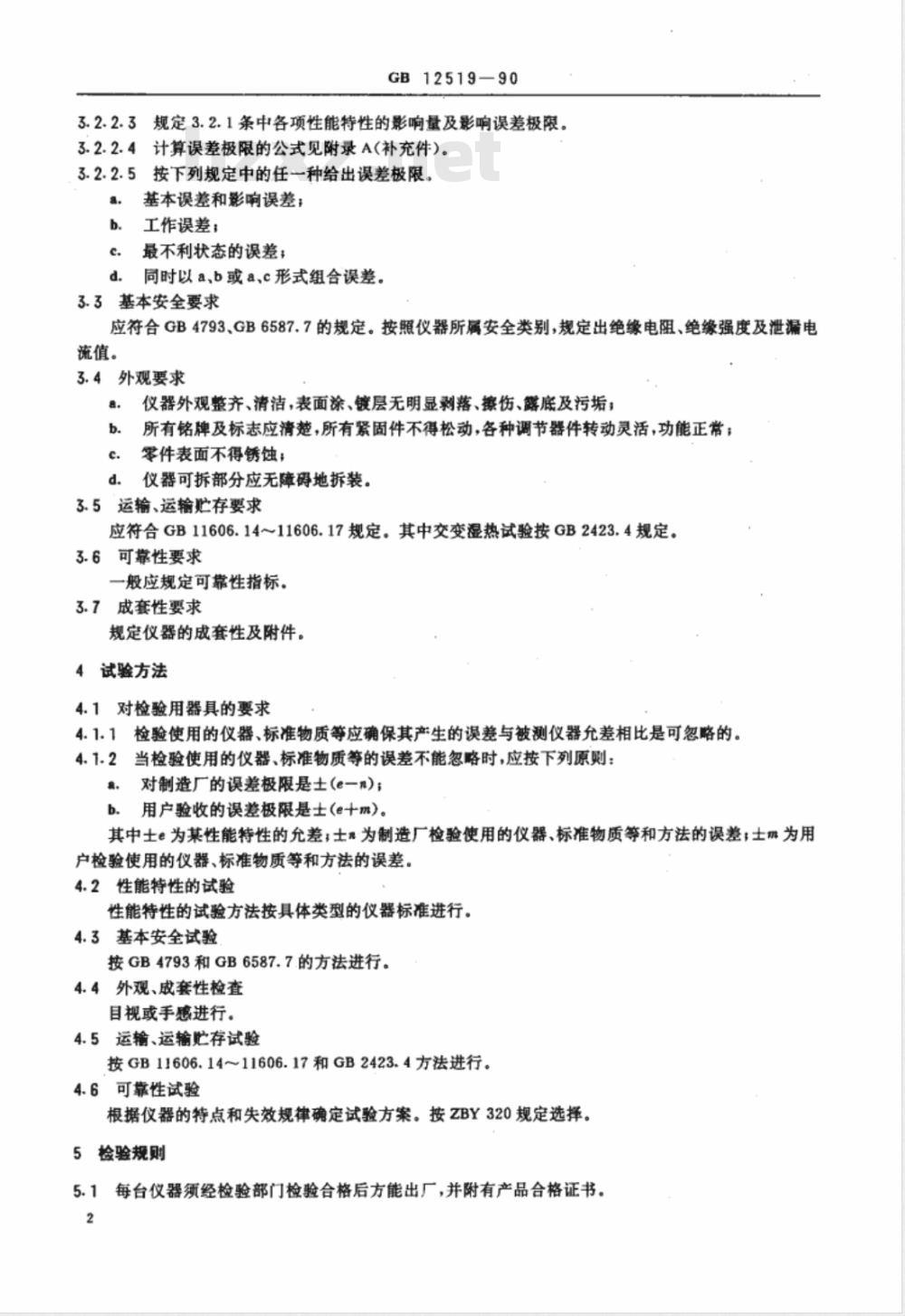

3.2.2.3规定3.2.1条中各项性能特性的影响量及影响误差极限。3.2.2.4计算误差极限的公式见附录A(补充件)。3.2.2.5按下列规定中的任一种给出误差极限。基本误差和影响误差；
b.工作误差；
最不利状态的误差；
同时以a，b或a,c形式组合误差。3.3基本安全要求
应符合GB4793、GB6587.7的规定。按照仪器所属安全类别，规定出绝缘电阻、绝缘强度及泄漏电流值。
3.4外观要求
仪器外观整齐、清洁，表面涂、镀层无明显剥落、擦伤、露底及污垢；所有铭牌及标志应清楚，所有紧固件不得松动，各种调节器件转动灵活，功能正常b.
零件表面不得锈蚀；
仪器可拆部分应无障碍地拆装。d.
3.5运输、运输贮存要求
应符合GB11606.14～11606.17规定。其中交变湿热试验按GB2423.4规定。3.6可靠性要求
一般应规定可靠性指标。
3.7成套性要求
规定仪器的成套性及附件。
4试验方法
4.1对检验用器具的要求
4.1.1检验使用的仪器、标准物质等应确保其产生的误差与被测仪器允差相比是可忽略的。4.1.2当检验使用的仪器、标准物质等的误差不能忽略时，应按下列原则：对制造厂的误差极限是士(e一n)；8
b.用户验收的误差极限是士(e十m）。其中土e为某性能特性的允差，士为制造厂检验使用的仪器、标准物质等和方法的误差；士m为用户检验使用的仪器、标准物质等和方法的误差。4.2性能特性的试验
性能特性的试验方法按具体类型的仪器标准进行。4.3基本安全试验
按GB4793和GB6587.7的方法进行。4.4外观、成套性检查
目视或手感进行。
4.5运输、运输贮存试验
按GB11606.14～11606.17和GB2423.4方法进行。4.6可靠性试验
根据仪器的特点和失效规律确定试验方案。按ZBY320规定选择。5检验规则

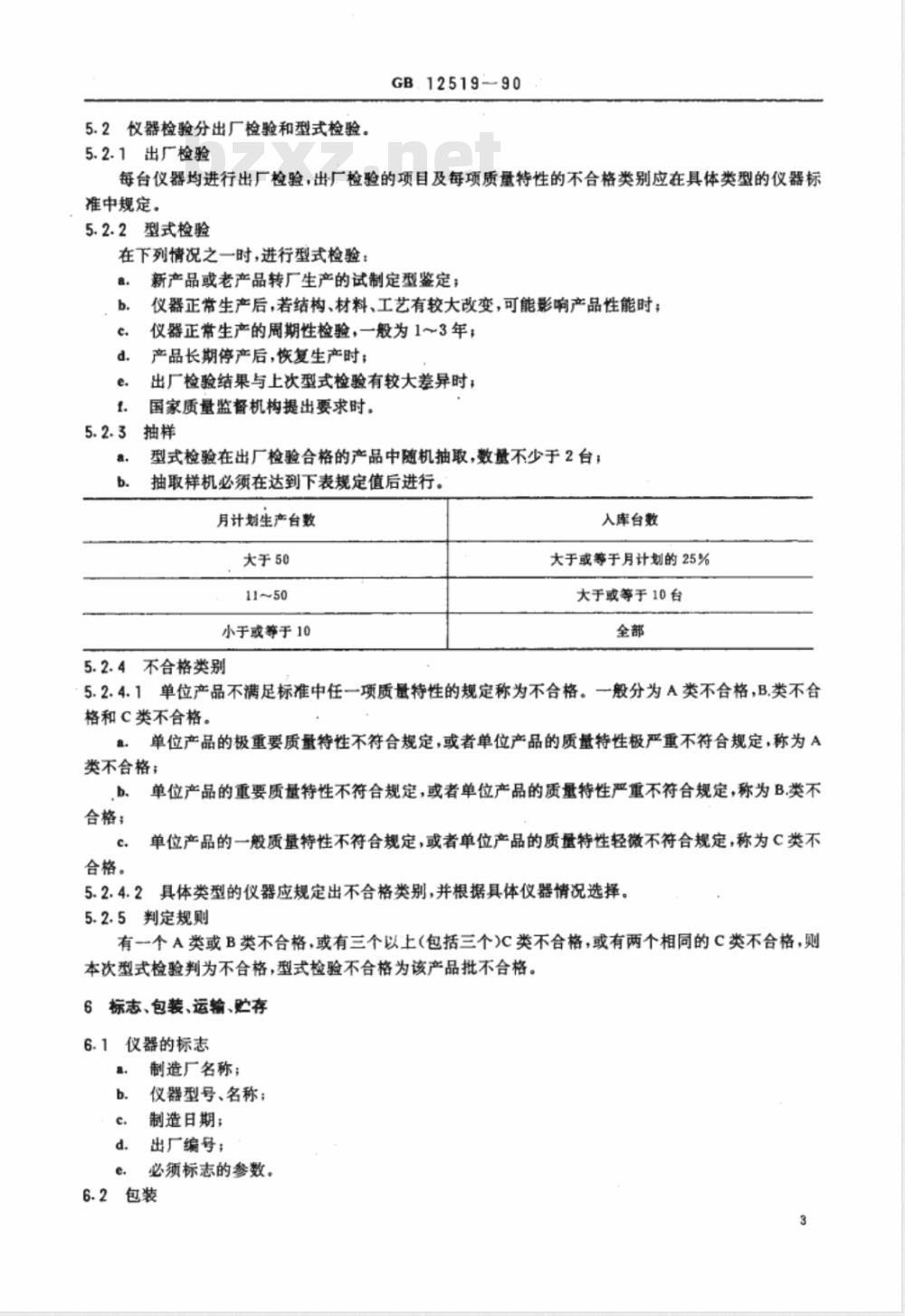

5.1每台仪器须经检验部门检验合格后方能出厂，并附有产品合格证书。5.2仪器检验分出厂检验和型式检验。5.2.1出厂检验
GB.1251990
每台仪器均进行出厂检验，出厂检验的项目及每项质量特性的不合格类别应在具体类型的仪器标准中规定。
5.2.2型式检验
在下列情况之一时，进行型式检验：a.
新产品或老产品转厂生产的试制定型鉴定；仪器正常生产后，若结构、材料、工艺有较大改变，可能影响产品性能时；仪器正常生产的周期性检验，一般为1～3年；产品长期停产后，恢复生产时；出厂检验结果与上次型式检验有较大差异时；国家质量监督机构提出要求时。抽样
型式检验在出厂检验合格的产品中随机抽取，数量不少于2台；抽取样机必须在达到下表规定值后进行。月计划生产台数
大于50
小于或等于10
5.2.4不合格类别
入库台数
大于或等于月计划的25%
大于或等于10台
5.2.4.1单位产品不满足标准中任一项质量特性的规定称为不合格。一般分为A类不合格，B.类不合格和C类不合格。
单位产品的极重要质量特性不符合规定，或者单位产品的质量特性极严重不符合规定，称为A类不合格；
,b．单位产品的重要质量待性不符合规定，或者单位产品的质量特性严重不符合规定，称为B.类不合格；
合格。
单位产品的一般质量特性不符合规定，或者单位产品的质量特性轻微不符合规定，称为C类不5.2.4.2具体类型的仪器应规定出不合格类别，并根据具体仪器情况选择。5.2.5判定规则Www.bzxZ.net
有一个A类或B类不合格，或有三个以上（包括三个)C类不合格，或有两个相同的C类不合格，则本次型式检验判为不合格，型式检验不合格为该产品批不合格。6标志、包装、运输、贮存
6.1仪器的标志
制造厂名称；
仪器型号、名称：
制造日期；
出厂编号：
必须标志的参数。
6.2包装
GB12519—90

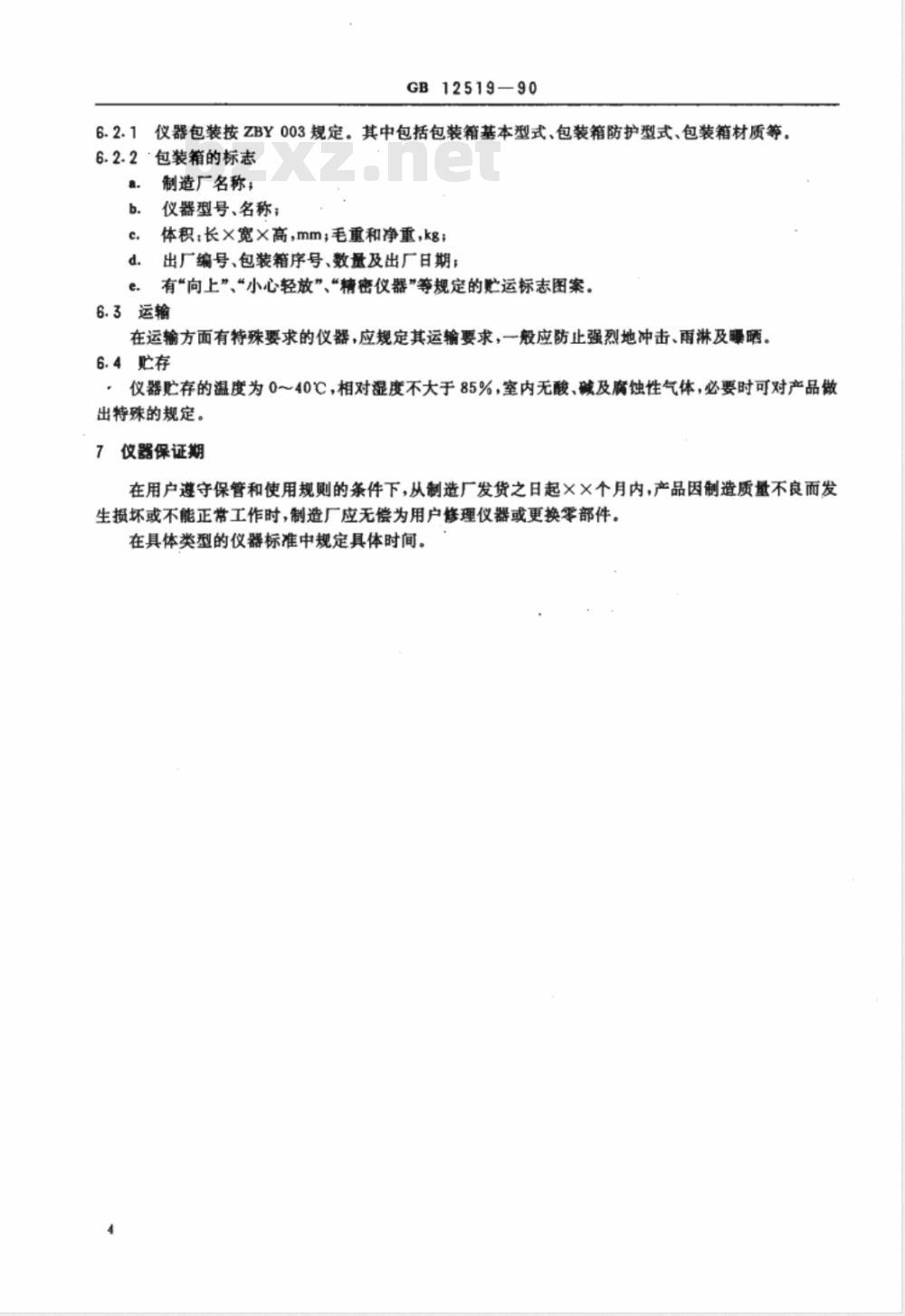

仪器包装按ZBY003规定。其中包括包装箱基本型式、包装箱防护型式、包装箱材质等。6.2.11
6.2.2包装箱的标志
制造厂名称；
仪器型号、名称；
体积：长×宽×高，mm；毛重和净重，kg；出厂编号、包装箱序号、数量及出厂日期；有“向上”、“小心轻放”、“精密仪器”等规定的贮运标志图案，e.
6.3运输
在运输方面有特殊要求的仪器，应规定其运输要求，一般应防止强烈地冲击、雨淋及嘌晒。6.4贮存
仪器贮存的温度为0～40C，相对湿度不大于85%，室内无酸、碱及蚀性气体，必要时可对产品做出特殊的规定。
7仪器保证期
在用户遵守保管和使用规则的条件下，从制造厂发货之日起××个月内，产品因制造质量不良而发生损坏或不能正常工作时，制造厂应无偿为用户修理仪器或更换零部件。在具体类型的仪器标准中规定具体时间。A1
工作误差极限的计算
GB12519—90
附录A
误差极限的计算
(补充件）
基本误差和影响误差均称为部分误差(下同）。A1.1当部分误差极限对于零点不对称时，用下式S.
式中：路——工作误差下限；
移——工作误差上限；
T,——任一部分误差；
T,——部分误差的算术平均值：Sr—部分误差的标准偏差：
T.部分误差上限；
T部分误差下限。
T-T+Ta
(Sn)=(T Tu)
A1.2当部分误差极限对于零点对称时，用下式：Bl=士1.15
A2最不利状态的误差极限的计算以基本误差和影响误差的极限为基础求得的。E,
附加说明：
本标准由中华人民共和国机械电子工业部提出。本标准由北京分析仪器研究所归口。本标准由北京分析仪器研究所负责起草。本标准主要起草人王华。
（A1)
