【国家标准(GB)】埋弧焊用低合金钢焊丝和焊剂

本网站发布时间： 2024-07-22 08:04:13

GB/T12470-2003
现行

基本信息

标准号：
GB/T 12470-2003
标准名称：
埋弧焊用低合金钢焊丝和焊剂
标准类别：
国家标准(GB)
标准状态：
现行
发布日期：
2003-11-28
实施日期：
2003-11-28
出版语种：
简体中文
下载格式：
.rar.pdf
下载大小：
504.13 KB

标准分类号

标准ICS号：
机械制造>>焊接、钎焊和低温焊>>25.160.20焊接消耗品
中标分类号：
机械>>加工工艺>>J33焊接与切割

关联标准

替代情况：
GB/T 12470-1990

出版信息

出版社：
中国标准出版社
书号：
155066.1-20432
页数：
14页
标准价格：
13.0 元
出版日期：
2003-11-28

其他信息

首发日期：
1990-09-08
复审日期：
2004-10-14
起草人：
储继君、李春范、施和平、刘葵、杨政科、何少卿、郑子凯
起草单位：
国家焊接材料质量监督检验中心、湖南省永州市哈陵焊接器材有限责任公司
归口单位：
全国焊接标准化技术委员会
提出单位：
中国机械工业联合会
发布部门：
中华人民共和国国家质量监督检验检疫总局
主管部门：
国家标准化管理委员会
相关标签：
弧焊低合金钢焊丝焊剂

标准简介/下载

点击下载

标准简介：

标准下载解压密码：www.bzxz.net

本标准规定了埋弧焊用低合金钢焊丝和焊剂的型号分类、技术要求、试验方法及检验规则等内容。本标准适用于埋弧焊用低合金钢焊丝和焊剂。 GB/T 12470-2003 埋弧焊用低合金钢焊丝和焊剂 GB/T12470-2003

标准内容

部分标准内容：

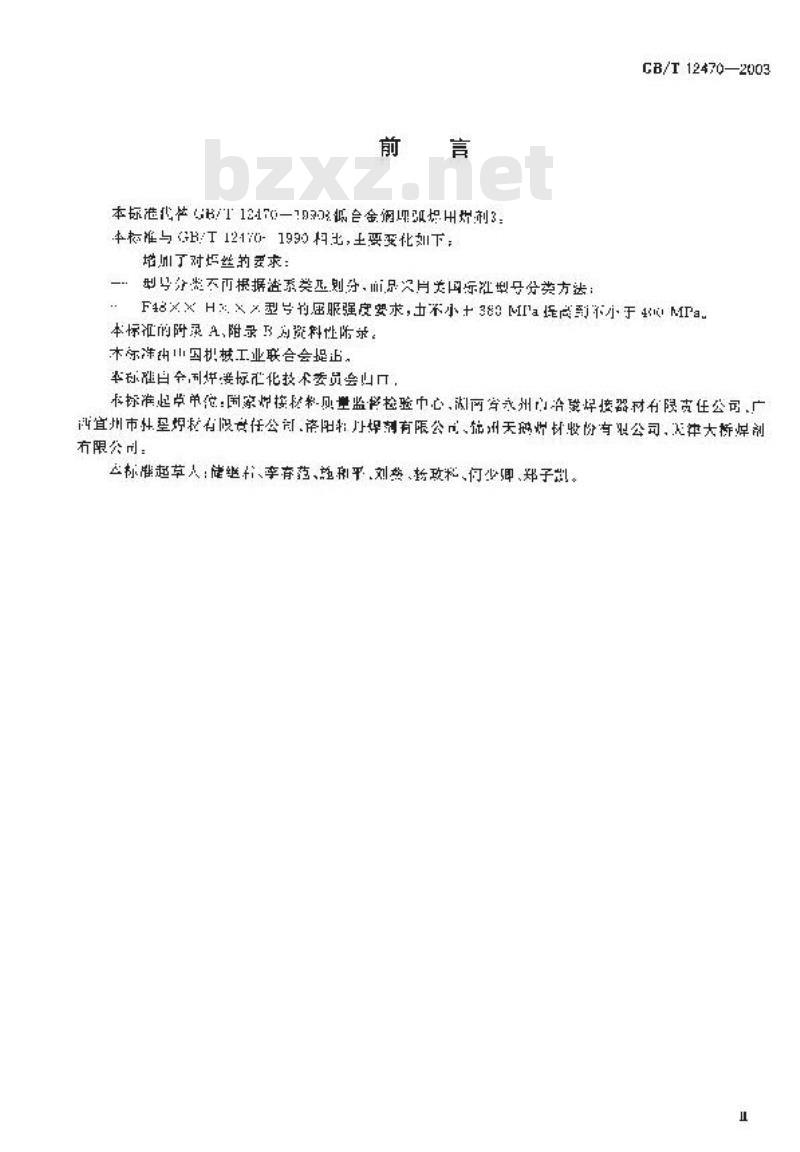

本标港代/T12470-19低会金理弧剂3本标准与CB/T12470—2003
一型号分类不币根据渣系类正划分、而品叉片关国标注型号分类方法F48××H××型的屈服强度要求，出不小+383MIa提商到不小于4减MPa本标准的附录A、录为既料性除求。本标洋出山国机被工业联合会提止。本动雅白会，利许接标化技术委员会出口本标准起草单位：国家州接材称-贝量监格检验中心，湖两客永州心洽蒙焊接器材有限责任公司广西宜州市孙望焊有阅世任公所.资阳焊剂有限公、施州天州材收份有羽公司，入准大桥煤剂有限公司：
这标耀越草人：健继、李育范、逆和平，刘热、粉政和、何少迎郑子划。1芭围

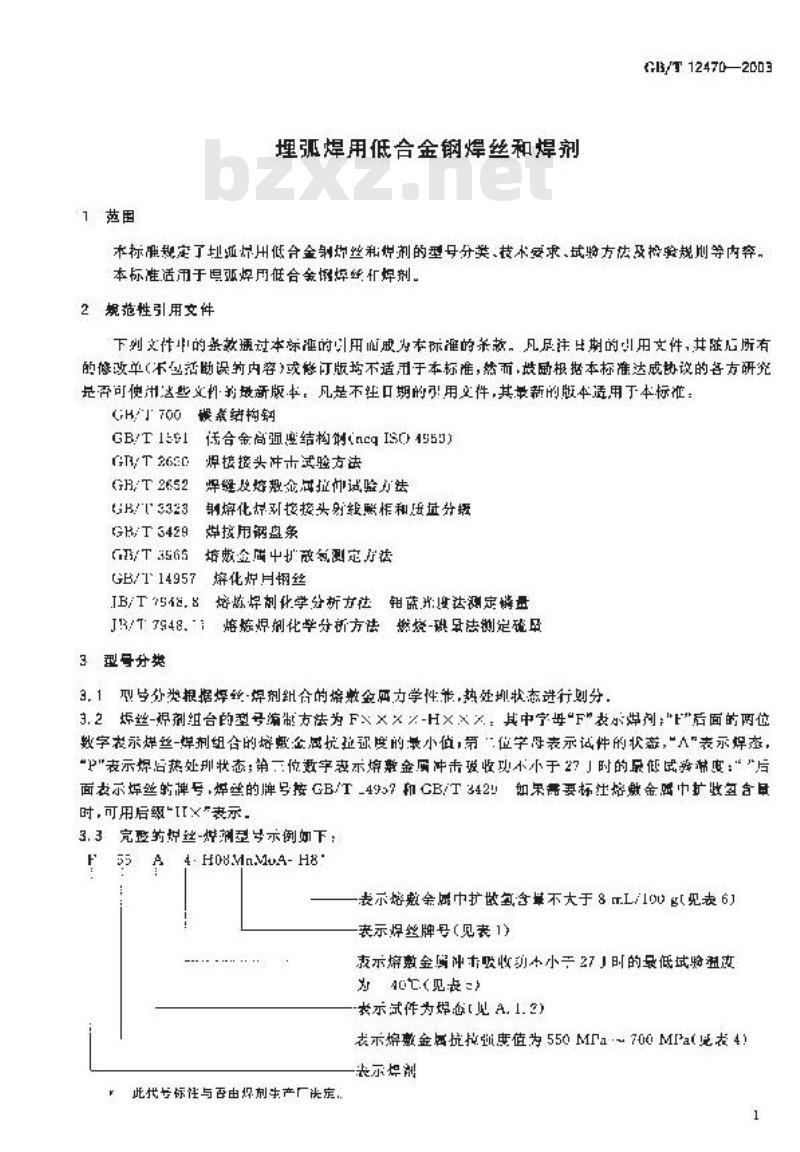

埋弧焊用低合金钢焊丝和焊剂
GI/T 12470—2003
术标确规定了划亚归用低合金制均丝和剂的型号分类、技术要求、试验方法及格验规等内奔。本标准适用于退亚焊用低合金锯焊丝杆焊剂。2规范性引用文件
下列文性的案效过本标准的以用而为本标准的条款。凡尺注生期的以用文件，共随后所有的修改单（不包括助误的内容）或悠订版势不适于本标准，端而，盘厨根括本标准达成势设的各克研究是否可使出这些文划为最所版本，凡是不注口期的引用立件，其量新的版本适用于本标准：GH/T700
震抵结构钊
话合金高盟座结构制ncgIS55）
焊接接头冲击试验方法
GT266G
GR:T2652
t/T3323
GB/T3429
焊缝及熔想金问拉仰试验力法
穿化性列按按头线照相和压过分摄焊技用锅盘条
GB/T3565
培数金属中扩政氨测定行法
GB/T14957炼化炉月钢丝
TB/T548，8熔恢焊削化学分新方法轨蔬光:度法测定量J13/T7948。1熔炼焊剂化学分析方法燃烧-磷虽法测定硫至3型号分类
3，1型导分类根据焊丝焊剂纠含的培数金学性求，热处圳状态进行则分，3.2烁丝-焊剂组台的型号编制方法为F×义-H××：其中字母\F\表必剂\F\后面的两位数字根示煤丝-焊剂组合的熔金度抗批款度的最小值罚：位学母表示试性的状变，“人“表示焊奔，“P\表示焊后热处抑状态；第位避字表示炼整金属冲击收功不小于2？」时的呆低成游筛度：““后面书示煤丝的牌号炜等的牌号按GB/T-495？和CB/T342!加果需要标注熔批金路中扩些氢含年时，可用后级\II×\“表示，3.3完整药丝-测型号示例如下：55
4-H08MnMu4-H8'
表示熔数金中扩做氢含章不大于8mL/100g见表6)表示焊丝牌号（见表1）
表示穿数金属冲本吸收动小小于27」时的最低试验温变40（见表bzxz.net
表示试作为焊态[见A.1.2)
表示烯数金抗拉弧度值为550MFa·~70MPa（吨表4）装示焊剂
此代卡标性与百由好剂生产厂决定1
D/T12470—2003
控术要求

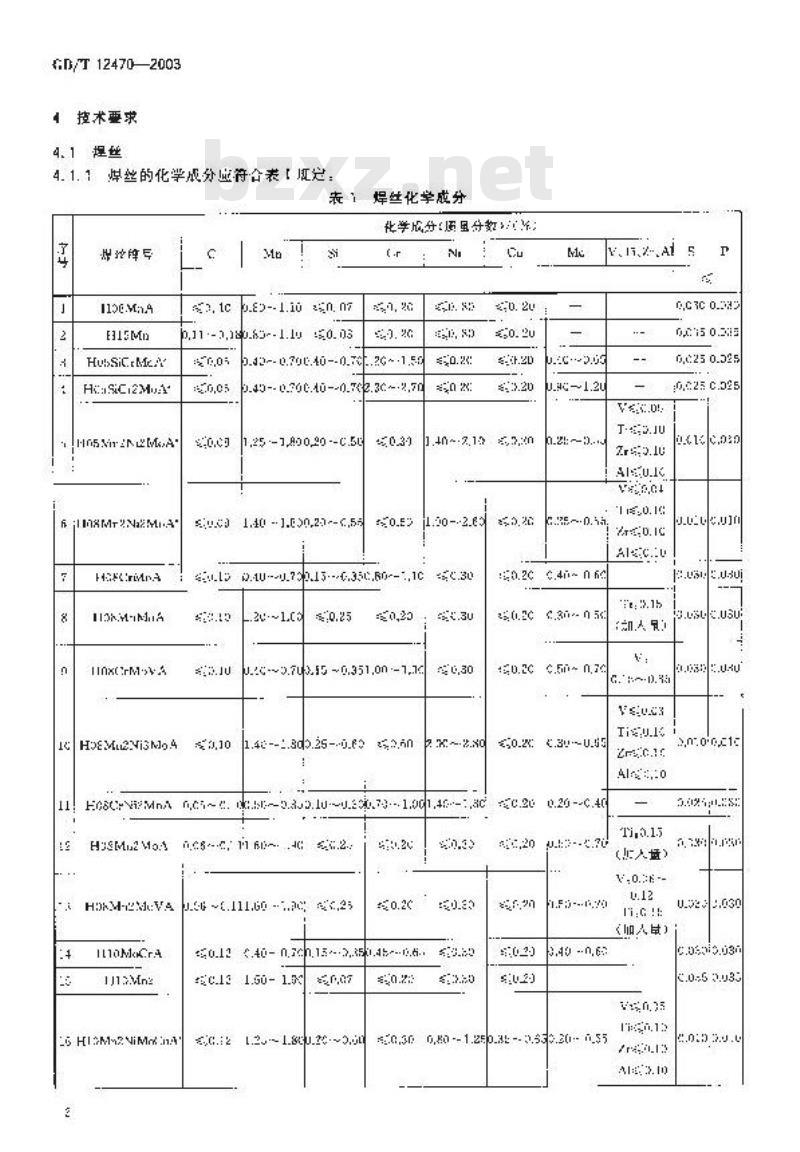

4.1.1媒煤丝的化学展分盛符合表【现定表焊丝化学成分
化学成分（显分数：
1156M;A
HubSiCea
H:aSC.2Mu
HIn5VNA
6 n8MrNa2M.3
H:riMn
inxCrMa
1HEMuNi3Mo.4
b.2--1.10 n.n?
b,11.-2o.63--1.lu0.03
5.42-- 0.70t.40--0.7c.2G~.1.5c0.45-- 0.260.40-0.7@2.3c--2.701,25 -1,800,20 --C.5
1.4n~.2.19,5.:n
1401E021-650.
i1.20-.2.63
*u.t30.1uu.73b.13.-.35c.80--.1c*sc.3010
J.:c-~3.7t.55 ~0.351,n -1,1c1.48--:3d2.25-.0.63 3.6n
2 2~.2.x0
.C7C 0.
6,675 0.525
:0.2c c.4n n hc
2s0.2c c.3n--n 5
50.2:.3u0.55
11!H08CVi?MnAn,c5~e.k:.h9.au.luu.2.73..1.oc1.4.-:,3cC.20.26 --C.40
H3SMu2Mo.nc--c: 11 6--.4G .2..HM-:VA
H1oMCrA
_5 H12M2NiM:nA
J.6~t.111.60 -..peac.25
0.12.40n.7ch.15.>.5k.4b.6..
c.13 1.50- 1.03
G:2[.2-1.830.26~9.0t
w.:2-.c.70
3.40-n.6:
*20.300,80 -1.250.3: --3.533.2(-n.55Tt: 3.15
（人量）
0,C250.52
:0.c25c.525
s.ustc.usu
（加人草）
C.0519.037
.0.53.033
\.0:9 3.0.4
往件再生
HIOM.2M:AGC.-C.31.7O-2.:
1113Vn*McV .08--0.1:.*2--2.001[10MrA
F:ljt:.von
..3c2.2

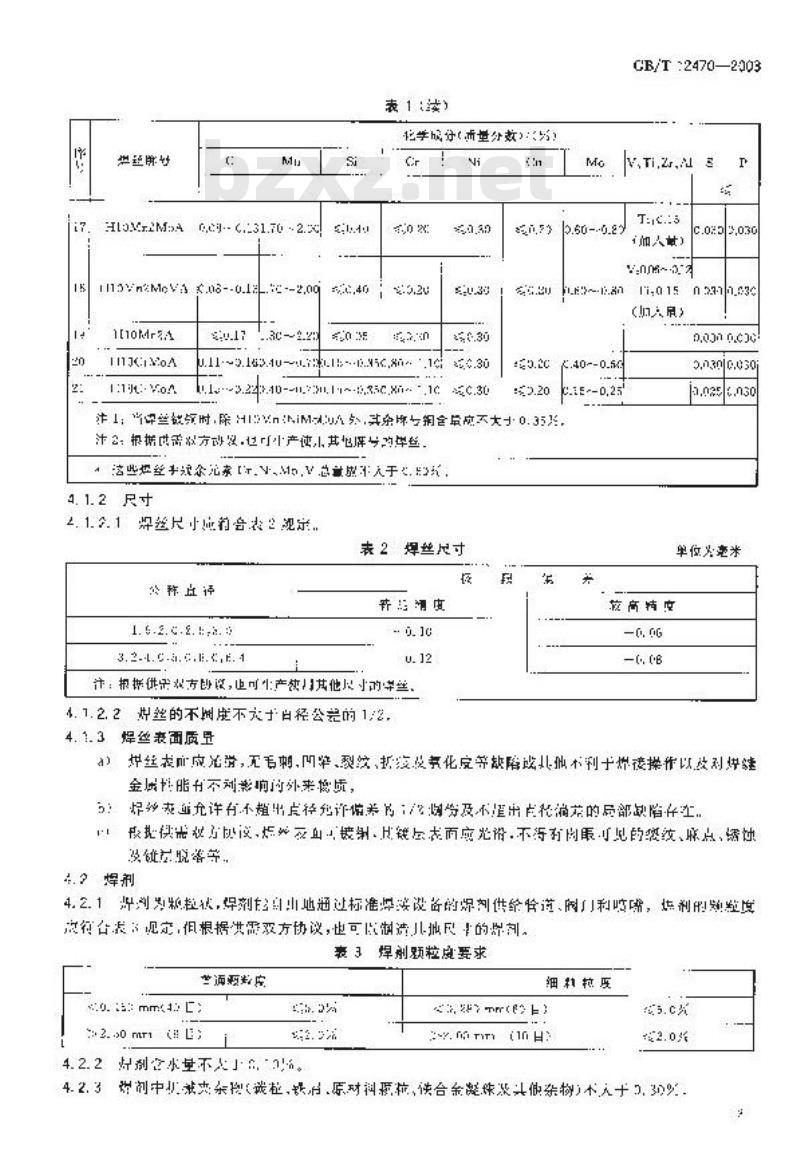

表1(法）
化学成许（而量分效）另
,402:5.2v
u.11.9.163.4uu.7.b.N5c.8n..1cT
24.1011,*31.1~.35c.X..
5.66-0.23
CE/T :2470—2003
Ti,Zr,AE
加人）
c.0:52.036
11.015n231n.030
(加人民）
.40--0.56
1：丝就频时.除15VnNiMAA，其杂库钢含量底不大0.35片，汁2，根据需效方动理，了产使小其屏的单丝这些炽丝+装众素[r.VM,V总战人于心.我4. 1.2尺寸
焊丝尺小豹会表2规宗.
2. 1. 2. 1
表 2 焊丝尺寸
公种丘径
1.6.2.c.2.t...?
3.2...c.a.c.....4
计：报据供双市协这，可生产缺其他成小的单。4.1.2.2归丝的不州虚不大于日径公差的1/2，4.1.3焊丝表面质至
5.n3njc.030
a.oa5c.n30
单位火变米
核高病度
炸丝表血应光带，无毛刺，叫率、裂效、护发总事化度等缺陷或其独不利十州德操件以改剂烘a
金房性脂有不刘影响闪外来稳质，归多表充详有不趋出点径许养为：/化调务及不置出生花编范的员部缺陷存江，5
段供需权方以这，炬及血镀制H钱志而应光份，不得有内眼可比的级液、麻点、绣蚀没键后脱落等.
4.2焊剂
好剂为物拉然，焊剂前山地通过标准焊要设备的供给含道，阅了利吃嘴，剂的频验境4.2.1
点行台发见实，但根据共需双方协议，也可成制遗儿地尺的剂。表3焊剂题粒鹿要求
源数安
.0. 2: mm4: E:
:2. -0 mt1( L?
4.2.2好别它小量不人」2%。
细莉粒压
2, 2? Tr(?t)
强剂中心减变杂控（残粒，款间原对抖现拉，供合金整煤发头他态物）不人十5.30%4.3.3
CB/T 12470--2003
4.2.4烂剂的流解含量

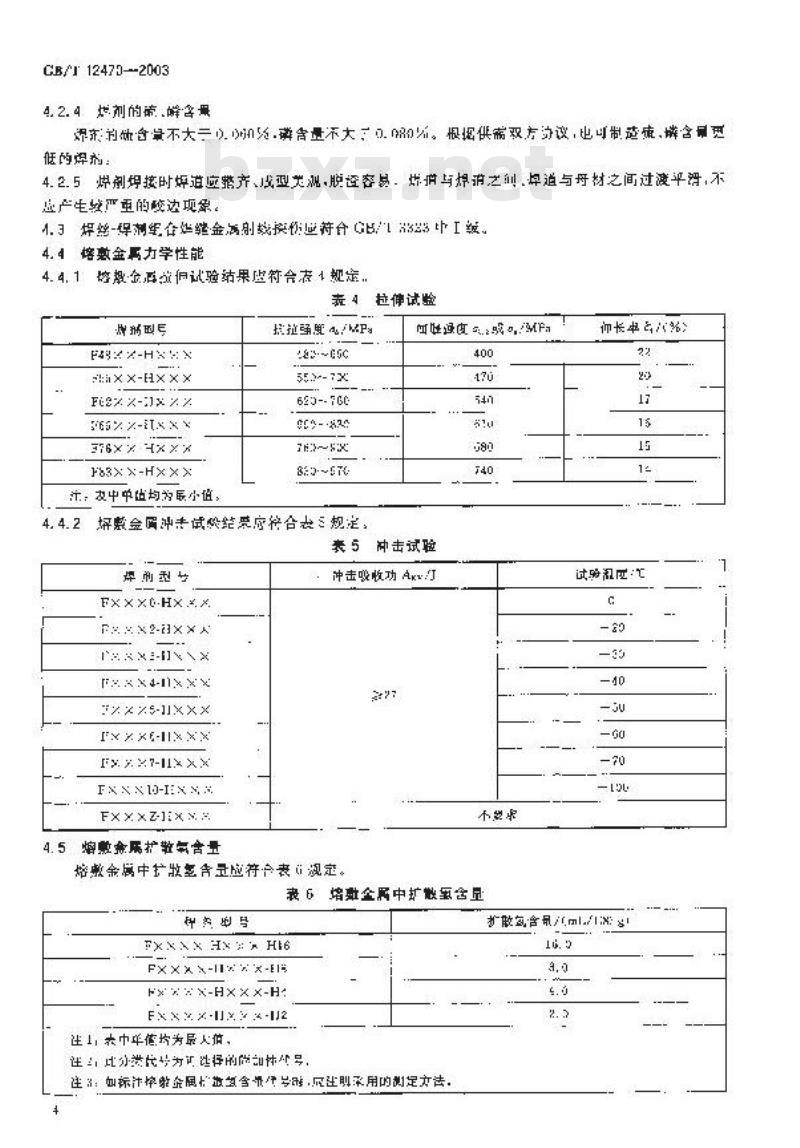

为做合量不大磷含量不大08。根据供需双方办议，也可制适流，麟含量更低的焊剂：
4.2.5烘剂焊接时焊道应齐、成型关滤，脱径客品：烘拍与焊消之叫焊道与丹材之间过渡平罚，不应产生经严重的酸边现象。
4.3焊丝-得剂组套始缝金满别燃换伤业符合GB/3I级、4.4熔敷金属力学性能
4.4.1熔规金再何试验结果虚符合表1规途，表4拉伸试验
报拉强照/P
F4IxX-hx*: x
iXX-EX×
Fix-1x
566%X-1Xxx
376×× X××
F83××-H×××
汁：农中单值均为岳小值：
283~65
553-7x
623--766
062--830
4.4.2数金属冲走试设结将合表≤规定，表5冲击试验
冲击吸收功AxJ
FxXXe.hxx×.
P**x2-axxX
Isxx-IIxVx
r3xx4.11xxx
:2X×5-11X×X
Fx×xe-IIxXx
F×x ×7-11××X
Fxnx-Ixn
F×X×ZXN*
熔整病质扩氧含量
熔敷金属中扩收基含录应符合表(现定。不般
表 6增效全属中扩做至含显
空汽号
FXX>XHXH16
F××××-I1x*×-E1E
N>*WX-HXXX-H:
FxxxX-11>?x-112
注1，未中年值均为录人拍
：标计收属做含量件成注承用的测定法，电%
扩敢氢含量/ml/lx：！
5试险方法
5.1试验用母材
GB/T12470—2C03
试验用母划虚采用与熔数会四化学成分相当的低合金销板。如母材化学成分与培数金展化平求分不相当时，应用被检粉的焊丝焊剂组台或用祖间类型的其像焊接村料，在越口面及垫板面堆焊插离层陪惠尽厚度加，1后不小于3m丑，在确保能够获得整金属的情况下，也可采用其他方法。中裁试验时，应采用与增数金两化学成分相当的低合会柄报或坡口面及整板国有隔离层的江板。5.2焊件化学成分及表面质血
5.2.1焊够化学或分分机从归丝上区样，化学分折可采用任何宜的分析方法，仲数试验控G/T2e3，12见附录B进行
5.2.2单丝表而质账核1.1.1要求，对焊丝逐盘（卷>狂一部位进行日便检验.5.3熔性金质力学性随试骗
5.3.1力学性能试件制备
5.3.1.1试件按图：所示的平焊位置制裔，焊的焊剂应在25u℃~100℃烘下1小～25变按制造推行的烘十规范进行：
公停格
图1射线探伤和力学性能试验的试件制备 2.
5.3.1.2所用式板按5.1现定，当要求试片在灿态和热处理状时，床制备两快试件成一块能够担供两种状态试样的试件，当采用一块试件时，将一块试件概切盛两将，一换为师态，另一块为热处现状态，
5.3.1.3试件焊前应于以反变形成剂，以齿止负变。煤后角变形大了5的试件应予批，不允许矫证，
5.3.1.4采用立径为1.0m焊丝按表7中规定的规池进行焊接，拉控供需双方的议，采用制逆厂1712470—7003
性举的悼按规起进行其他自经归丝的达验。5.3.1.5每一归过池钾前.到量试件中部脏焊链中心线51mm处的温受，井控制代表7规定的范国内，如类接中物，重新启炉时·满将试件您热到求了规定的道向通度范用图。5.3.1,6第层焊1~2道，煤接电流可以比规定值适当降低。垃5-层焊3~4过，其余各层归2~2追：煤链与母材之间应平游过液，余高尝均勾，其高变不得超让3。5.3.2露款金网拉伸试验
5.3.2.1技图2规定，以射载探伤后的战件上加T一个熔单金抢伸试样。5.3.2.2对十妮不进行热女环的试详，拉伸反龄前可年1C5:仅需45h,成在250℃=10保减5h8h卡氢处理：他载裁试验讨，试样应在105%保湿49h去氢处理。5.3.2.3熔费企准报体域验按GB/T2552进行。5.3.3培数金同冲击试验
5.3.3.1按图3规定，从勘取熔敏念应这伸试择的同-试行上加上-者，5个件击试样，游激金网冲击试验按/25.0和丧：规定的试验湖度进行。5.3.3.2
在计算平均谁时：应年去止个值中的最大值和缺小使，余下三个值中底有一个值不小下2？了，为一个传不小于201。一个佰的平均值应不小干.表了焊接与热处理规范
温的职话
保接申前
21: --a1
89-131
31511--151
475~·H25
552-·65c
675~-725
24i~29
>8~·32
山流萨类
：流效交亢
17接毫度？冷出长度
15~-32
25-·38
35--52
155115
环信势处理
注1：当熔数金网含1..别M45时.节间度5上1：处带为
注2：当炼数会属含(::7--2.2,Mo5. 45~.5%;r2.x%2.u,M:u.%~.20%时,用热及间组质一坏片热理温为
：C以下N.M.下I+以C
下N2.~3.M.~C .%下N1.X~2.2MX,热注问识度为-s，年片持重谨度为s+[此越试晚主，应来有法报施你
[，试性装护时的中离人高于15%然后以本人于22:的升群逐度如热封起忌湖度，探点1。保店以+--5:h的玲却疏度护降中15以下任一量度出荧熟心空冷至室证、若共需双说，也可柔川其热处规范。87.5±0.30
所+0的
0F0个
熔数金属拉绅试样
10± 0. 05
9G*0TDT
110:05
图3夏比Y型缺口冲击试样
6.4焊丝射线探伤试验
GB/T 124702053
单优大意家
xu.>±c25
5.4.1烂随射线探伤试验在试件截退拉伸试择和冲出试栏之前进行，探仿前应去掉些核。芳试件需作炽后热必理时，射线探伤生热处现兼后内可进行，5.4.2焊缝射载深务试验接GB/了332岁进。5.4.3评实焊载点线操伤底片时，试件两炭23mm处应小千考虑。5.5熔效金高中扩散点含且试验
穿数金商中扩微氢含量测定方法报GB/工3U5>进行：在进行熔数金属中扩教黛含量试验时，焊接！可以增加最大45/h
5.6焊剂质正检验
从被检验焊剂中（如5.2)用四分法分取出不少于1UU的焊判作下到项日检验：所用称杆天平感尺不大于1mg.
5.6.！焊别颗控检验
5.6.1.1检验普通题较度煤剂时，把0.450mm（40日）筛下累粒和2.FCm%1筛.上氧粒的焊剂分别殊证。检验细霜起度焊剂时.把0.28Umm（%u日）跨下物款和2.00mm<10日筛上颗粒的焊剂分别杯量分t/算出0.150m（40日）0.280mm60日）下和2.50mg日）2.00mml10日筛！的辉剂有总质量的口分比。
GB/T 12470—2003
5.61.2据式(1)计算赖粒展超标费到的百分含，那粒度超标妇剂：兴火100%
超标的焊剂质量，单位为克（)：wip
焊总所量，单位为克（g）。
5.6.2捍求含水量检照
5.6.2.1把提剂效在温将为350么=10的炉烘千2，以炉宁取白后立即效人下焕器中冷划至室谢，你艾质量
5.6.2.2式2计算焊剂含水量
验一×100%
煤测者本量=些
式中;
烘于后焊剂质，单立为克（g）；n
快十的齐历盘，单位为克（8）
5.6.3焊剂机械夹察物检验
5.6.3.1用口测法选出机械火杂物，称其质量，5.6.3.2拟式（3)算机械实杂物的百分合第，机授夹杂物 = * × 135%
式中;
m机械来杂物随盘.单统为克g）
性剂总质盘，单为克R)，
5.6.4焊剂的,磁含量检验
焊剂的、疏含毕按JH77948.多和JT/791311进行则定，5.6.5焊剂焊接工艺性能检验
炽接力学性能试板时、刚时检验焊剂的炼接工艺性能，源项观案脱潜性能，焊道熔合、焊道成型及峻边情况，其中一增不能满足要求时，认办该批悍剂末適过烂接工艺性品应验。6检验规则
焊丝、焊剂白制造一压缺检验部门按批龄验。6.1批量划分
每批煤丝应由同一消号，同形状间尺寸，·-变货状态的焊丝组成4批焊剂应由同-批原材料，以同一配方及制送工艺制成。每批焊剂最离质不应超过心t。E.2取样方法
6.2.1焊丝取样，以批煤签中抵取3%，但不少干2盘（举，捆）.过行化学放分，尺寸和表面质检验。6.2.2归剂收样，若烘散放对，每批焊剂拍样不少于6处。冬从包装的炼剂中收样，带批焊剂空少抽取E掌，袋拍取定域的烂剂，总或不少于1!k。把抽取的炽别混合考句，用四分法版出5性剂：供焊按式件用：含下的5kg用手其他颈日检整，6.3验收
每此然质适橙5.3,1~-.3,3规定收也批焊制质量及焊终-焊剂单合的落激金展力半性能检验以直径1.0mm或5.mm的焊丝粒效结果判是。
每批焊效的化学成分按验果应符合衣1规定。每世烘丝尺寸检验结果虚剂合表2规定：6.3.2
每批焊丝的表面质量检验站果应符合4.1.3规定。6.3.5
每批剂质耳检验结果应符合42规宗，批州丝剂组合的烘继的载探伤结果应符合4.3规定。6.3.5
每批焊终-焊剂料合的落数金力学性能试验结界应合表4，表5定。6.3.6:
6.4登验
GB/ 12470—2003
作何一须检验不合格时该项检验应加倍女验，当复验拉仲试验时，抗拉盈慎、届服强度及仲长率同时作为发验项目，试样可在原试件或新成件工截取。加倍验结果应符合对该项检验均规定，7包装.标记和质量证期书
7.1包装
7、1.1、焊丝
7.1.1.1包装形式为带焊丝盘、不样焊些就成桶装位数，每种形式的色我尺寸和质罩见在8，经供据获方协议也川以采用其他彩式的包装：患8包魏尺寸和质量
炼丝尺小/nam
1. 6--6, 4
2. 5.~G. 4
1. 9--6. 4
煤丝净蛋
16.12,15.23.25-33
45.7U.qU.JUu
：保包压量成12
内经/mm
带掉丝盘su+l
带6,1±0
盘最大mr
最人外径/u.
姚需方协议
小书煤丝盘装接供器衣方协议
桶装：变供需双占协议
7.1.1.2焊续包装症能断止焊丝在正常装如和使用时不受投坏，并底保款消洁、干燃xnn
7.1.1.3焊些缝绕应避免波浪，视弯或批结，说盘自由状态焊外应无束，烘丝赔端应能窄易认，并予底定
7.1.1.4焊路保证能在自动和半自动焊设备上连续送丝。7.1.2焊瓶
7.1.2.1焊剂包装应保证正举污输和忙存过程中小受扬坏。并保证焊剂死存一件不变质。7.1.2.2焊剂包装质盘为25kg或50k只.装质量偏差血不大于十1元.7.1.2.3若需方对烘剂的包装有特殊要求时，由供需双予协离确定焊剂的包装.7.2标记
7.2.1在每个炉丝、焊剂包装外部应至少标记山下列内客，a）核准号、焊丝、炽剂的型号或牌号：b）制益厂各你及商标：
）韧格放净质盘：
批号及生产月期，
7.2.2不烘丝盘的焊些应在包装内部效人有标:内的标笠或说唤书7.2.3带炬终盘的焊约应将标签中定在丝盘上：7.2.4粘装归丝庭将标器牛团地固定在桶壁的明显快上。7.3质量证明书
制造厂对每批焊丝，焊剂，根据实际检验结果片具质量证明书，当月户提出要求料，制造，厂应提供检验结果的副木：
CB/T12470—20C3
A.1分类系统
A.1.1焊丝牌号
附录A
（资料性附录）
标准应用说明
本际弹中的焊丝牌号按GB/T14957和GB/T3429，第一字母\H\表示焊丝，宇母后而的函位数学表示焊丝了巧磁含量，如含有其他化学成分.准数学的后面用元系符号表示卡最后的A、：分别表示硫，解杂质含量等级。A4.1.2焊剂型号
炉别型今是报抵使用等种辉丝与焊剂组合而形点的熔断金承闪力学性明分的，焊剂型号的示你如下
F55A4Ho3wrMo
“\表示剂F\后面的数字去示抗拉渠度的级别·度级别后面的学母“A”表示在炉念一测试药为学性能·-P\表示经热处理创试的力学性能在等母“A\成\P\局面的数宇表示焙数金属中士吸收功不小F2？「时.对验温瘦的要忘，生牌号轮焊剂·士于缺用的焊丝、热处理状态不同，其牙类塑号可能有许多类别·内此.烘剂扇中少标山-一种或所有的试验类别型卡。A2焊判类型
焊剂根摇牛产工艺的不同分为熔炼归刺，粘结剂和烯结烘剂。按肌焊剂中漆划脱料剂、台金剂分类，及可分为中性炜剂，活性焊剂和合金烘剂，不同类型焊剂可以适过相应的牌号及制选厂的产品说哦书于以识别，
A.2.1中性焊剂
中性焊剂足指在接后，焕敷金层化成分与许丝化学成分不严生明显变化的炸利。户性尺齐用小系多道坛，特别近应上厚压大十mm的母材的限接，中性炼耐的焊接注事项妞下，A,2.1.1白下中选焊剂不含或含有少显的脱氧剂，所以在焊接过程中只能依题于焊丝提供脱实剂，如失单道好或但接氧化受拍材时，会产生气孔和道到效。A2.1.2电证电正变化时，中生炉洲能维持密敷金后的化学成办的税定。菜此中生烊剂在电弧区丽，择破台的载气与辉终守碳化台·降低缔数金属中的含碳盘，某些中件样剂含有硅酸拉，在心记高到区还原成适，生，即使电孤电后定化退大时，焙教金属的化学获分也是相当换定的，.2.1.3深，超愉人量和焊道数录等参数变化时：抗拉强度和冲击划性等力学性能会发生实化、.2.1.4尽管焊剂在适和灶为可以是中生，倍在活爱的合全元米面可能不是中性的了，品显去的景铭。其些而不民全剂中性焊前会减少焊经金减的碎穿盘（与归丝宁的柜比）：此时、炉丝中销含血应该比熔数金网中的论含或稍高。A,2.2性焊剂
活件好预惜知人少组促、健脱氧剂的样莉，提尚护气狂能力和扰裂性能，活性焊剂主要用于单面炸，特别足对鼓氧化的母材。指性烘剂的烘接注要事项卵下。A2.2，1由子含有脱氧剂，那么熔数金两中的锰，硅将随电张电约变化门变化。出锰、证劳加格1
GA/T12470—2003
禁高熔收个回的强魔，降低冲韦断性。因此，在使用活性焊系进行多有焊时，应严格控制电减电兰，A.2.2.2括性性测中：更活丧的煤满具有较强的抗氧化能，担作&道烂时会产生较多的问题。A.2.3合金焊刻
合金剂捐使用谈钢丝，其炼敏金高为合金钢的得剂：好剂中添切控多的合分成分，月十过泄个多数合金焊剂粘结炬齐新梳结辉剂。A,Z, 4焊剂中性指效(Wall NentrnTityNumter)焊剂中性指数是测焊生的一种筒便力法、它是月来表示埠丝-焊剂组合烁接碳相时·与归链金属中M35含量有关的指效，它不活用于合金炉剂，评价性剂中性指数时焊剂中性准数个能人4运剂性指数越小则恒小性。
系，户性据数汁氧本选效下
a）境接两块化学成分分折试块，归接第-缺对，采用表了现定的焊接规。5）焊接第缺试块时，采用点策块电证电压尚8V的自压，共衡规范相向每个试块的表面加工平消，取成块的第四层项做熔数金属分析，分别分新个试详的例和S管量：
d）煤剂中性指数以二个试决的MⅡ.S值的变化量的绝对值之和束计算，算公式如下：N=100(IASIIAMr:)
式中：
2博个试快落i含臣的变化量，%：Mr个战快的M，%
A.3丝的选择
在还择课账焊用择丝时，展主要的是考感炽丝中锰、硅和合金元系的含重。无论元采用单注始片密超归、应考感源丝附将融金需中过避的以，5和合金元款对解数金属力常性服的影购，焙缴全质中必纽保证爱低的销含量，防止产生道心数，持别是使用低品焊效匹配中性媒剂易产土焊追中心裂效，此忙成故用高锰煤丝和活性媒剂。某此中性焊剂，采用代替C和Mn，并将其含誉障到规定低。快月这样的焊剂时，不必采用$脱氧丝。对手度他不黎的剂，要求素用脱氧焊丝，以质得合适的润湿性和房此气孔。因此数，择测造厂成书互配合以使两税产品在恒用时补，半造源短接被氧化的母材时，特别当在有氧化度英母材焊接时，惊剂，焊整提伤充价的范率成分.可收所山产生气，一般来讲S比：具有更弧的脱更能力，医此必频使用脱率但丝本性A4埋弧焊熔数金属力学性牌
表4，炭5列出煤丝-焊剂组含的疑金成力学性能。刀学性能恢照本标准即定的乱字制条实详步行测试的，这快慢序对母权的带称行母小，因进，可粒准确地反略料种税丝剂合的婚整金品力举性能。在视用中焊统和剂要分别对待，不必同时改变，因出通宗焊率和探剂对牌金风打学比能的影必须采用标准的试验方法，焊些和焊剂炼化部分的化学反湿和母材的将释率对焊缝金做成分均有够响，
寻材厚在定的范因之内，般不采用本标准要求的多道焊工去常带单追焊。当划求高时必须采用密道焊。
特效方学性能受化学成分，将与速建和焊后热处理的影测。大电流单达近兵有教大的游深，所以小流多道底时的母权稀释量大：而月，大烈流亘道炉约焊缝比小电统多道焊烊短冷部得径：光练鼎的等焊烂范经受焊的热带环的影呵，这些样斑不同部位的期纠发生变化，因此，他用相同的11
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。

标准图片预览
