【国家标准(GB)】 焊接质量要求 金属材料的熔化焊 第3部分:一般质量要求

GB/T 12467. 3-1998

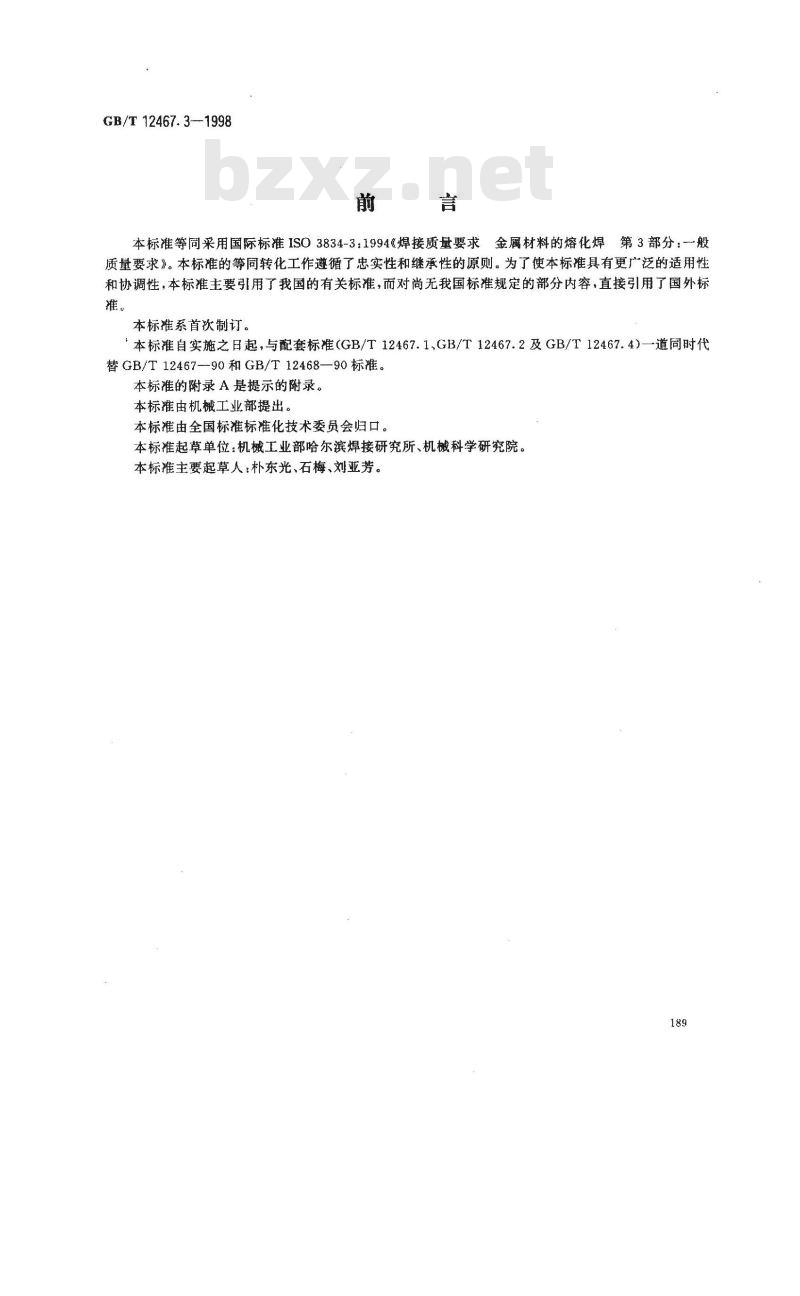

本标准等同采用国际标准ISO3834-3：1994《焊接质量要求金属材料的熔化焊第3部分：一般质量要求》。本标准的等同转化工作遵循了忠实性和继承性的原则。为了使本标准具有更广泛的适用性和协调性，本标准主要引用了我国的有关标准，而对尚无我国标准规定的部分内容，直接引用了国外标推。
本标准系首次制订。
本标准自实施之日起，与配套标准（GB/T12467.1、GB/T12467.2及GB/T12467.4）一道同时代替GB/T12467--90和GB/T12468—90标准。本标准的附录A是提示的附录。
本标准由机械工业部提出。
本标准由全国标准标准化技术委员会归口。本标准起草单位：机械工业部哈尔滨焊接研究所、机械科学研究院。本标准主要起草人：朴东光、石梅、刘亚芳。189

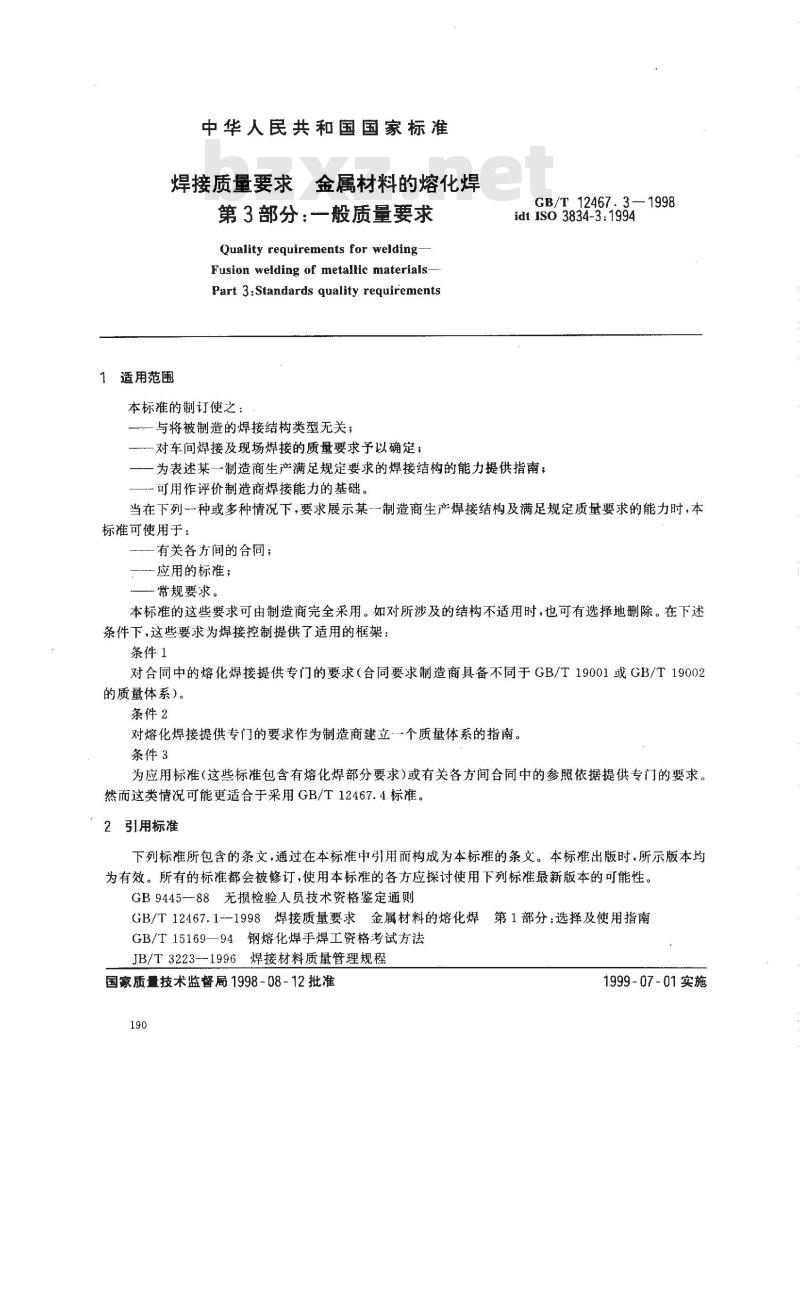

中华人民共和国国家标准
焊接质量要求金属材料的熔化焊第3部分：一般质量要求
Quality requirements for weldingFusion welding of metallic materialsPart 3:Standards qualityrequirements1适用范围
本标准的制订使之：
与将被制造的焊接结构类型无关；对车间焊接及现场焊接的质量要求予以确定；GB/T12467.3
idtISO3834-3:1994
为表述某制造商生产满足规定要求的焊接结构的能力提供指南；一可用作评价制造商焊接能力的基础。当在下列一种或多种情况下，要求展示某-一制造商生产焊接结构及满足规定质量要求的能力时，本标准可使用于：
有关各方间的合同；
一应用的标准；
常规要求。
本标准的这些要求可由制造商完全采用。如对所涉及的结构不适用时，也可有选择地删除。在下述条件下，这些要求为焊接控制提供了适用的框架：条件1
对合同中的熔化焊接提供专门的要求（合同要求制造商具备不同于GB/T19001或GB/T19002的质量体系）。
条件2
对熔化焊接提供专门的要求作为制造商建立-个质量体系的指南。条件3
为应用标准（这些标准包含有熔化焊部分要求）或有关各方间合同中的参照依据提供专门的要求。然而这类情况可能更适合于采用GB/T12467.4标准。2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有的标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB9445-88无损检验人员技术资格鉴定通则GB/T12467.1--1998焊接质量要求金属材料的熔化焊第1部分：选择及使用指南GB/T15169—94钢熔化焊手焊工资格考试方法JB/T3223-1996焊接材料质量管理规程国家质量技术监督局1998-08-12批准190
1999-07-01实施
GB/T 12467.3--1998

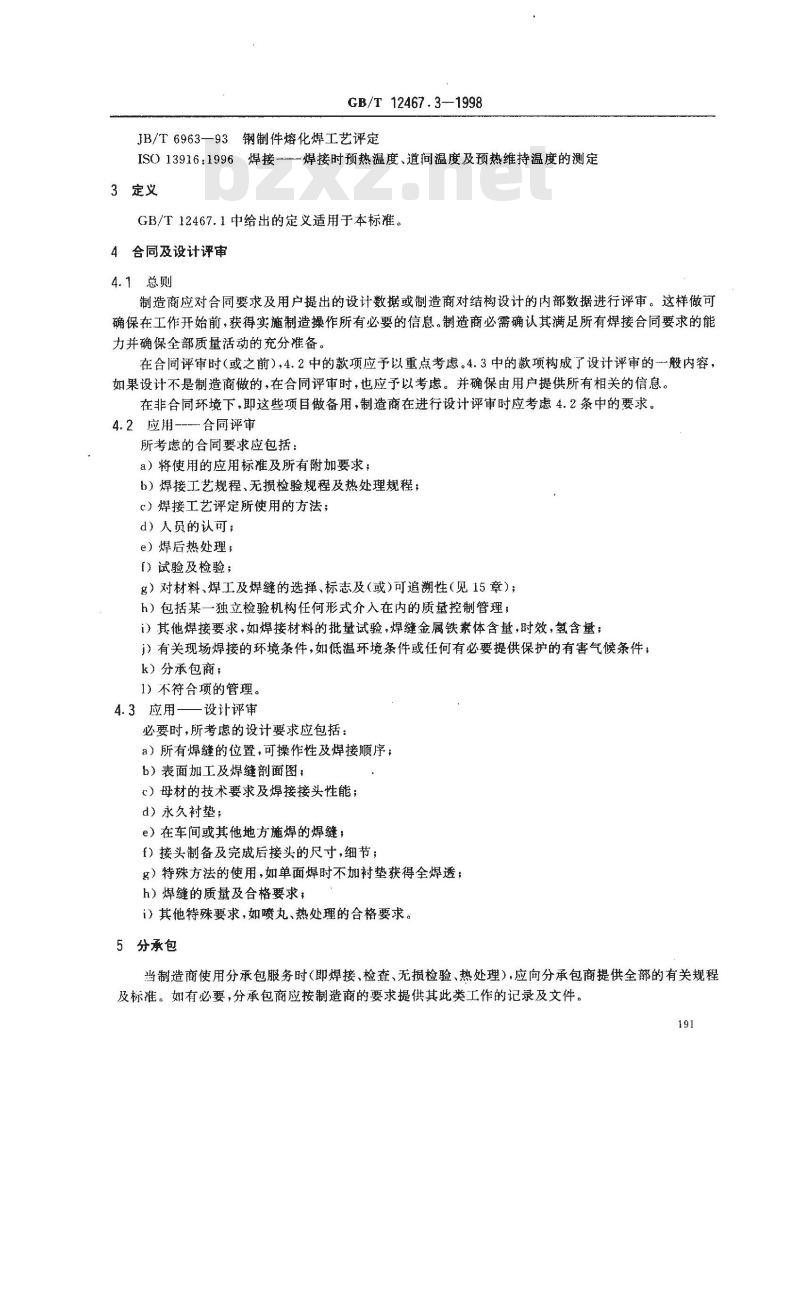

JB/T6963—93钢制件熔化焊工艺评定ISO13916：1996焊接免费标准bzxz.net
焊接时预热温度、道间温度及预热维持温度的测定3定义
GB/T12467.1中给出的定义适用于本标准。4合同及设计评审
4.1总则
制造商应对合同要求及用户提出的设计数据或制造商对结构设计的内部数据进行评审。这样做可确保在工作开始前，获得实施制造操作所有必要的信息。制造商必需确认其满足所有焊接合同要求的能力并确保全部质量活动的充分准备。在合同评审时（或之前），4.2中的款项应予以重点考虑。4.3中的款项构成了设计评审的般内容，如果设计不是制造商做的，在合同评审时，也应予以考虑。并确保由用户提供所有相关的信息。在非合同环境下，即这些项目做备用，制造商在进行设计评审时应考虑4.2条中的要求。合同评审
4. 2 应用---
所考虑的合同要求应包括：
a）将使用的应用标准及所有附加要求；b）焊接工艺规程、无损检验规程及热处理规程；c）焊接工艺评定所使用的方法；d）人员的认可；
e）焊后热处理；
）试验及检验；
g）对材料、焊工及焊缝的选择、标志及（或）可追溯性（见15章）；h）包括某一独立检验机构任何形式介入在内的质量控制管理；i）其他焊接要求，如焊接材料的批量试验，焊缝金属铁素体含量，时效，氢含量；i）有关现场焊接的环境条件，如低温环境条件或任何有必要提供保护的有害气候条件，k）分承包商；
1）不符合项的管理。
4.3应用-
设计评审
必要时，所考虑的设计要求应包括：a）所有焊缝的位置，可操作性及焊接顺序；b）表面加工及焊缝剖面图：
c）母材的技术要求及焊接接头性能；d）永久衬垫；
e）在车间或其他地方施焊的焊缝，f）接头制备及完成后接头的尺寸，细节；g）特殊方法的使用，如单面焊时不加衬垫获得全焊透；h）焊缝的质量及合格要求；
i）其他特殊要求，如喷丸、热处理的合格要求。5分承包
当制造商使用分承包服务时（即焊接、检查、无损检验、热处理），应向分承包商提供全部的有关规程及标准。如有必要，分承包商应按制造商的要求提供其此类工作的记录及文件。191
GB/T 12467.3—1998

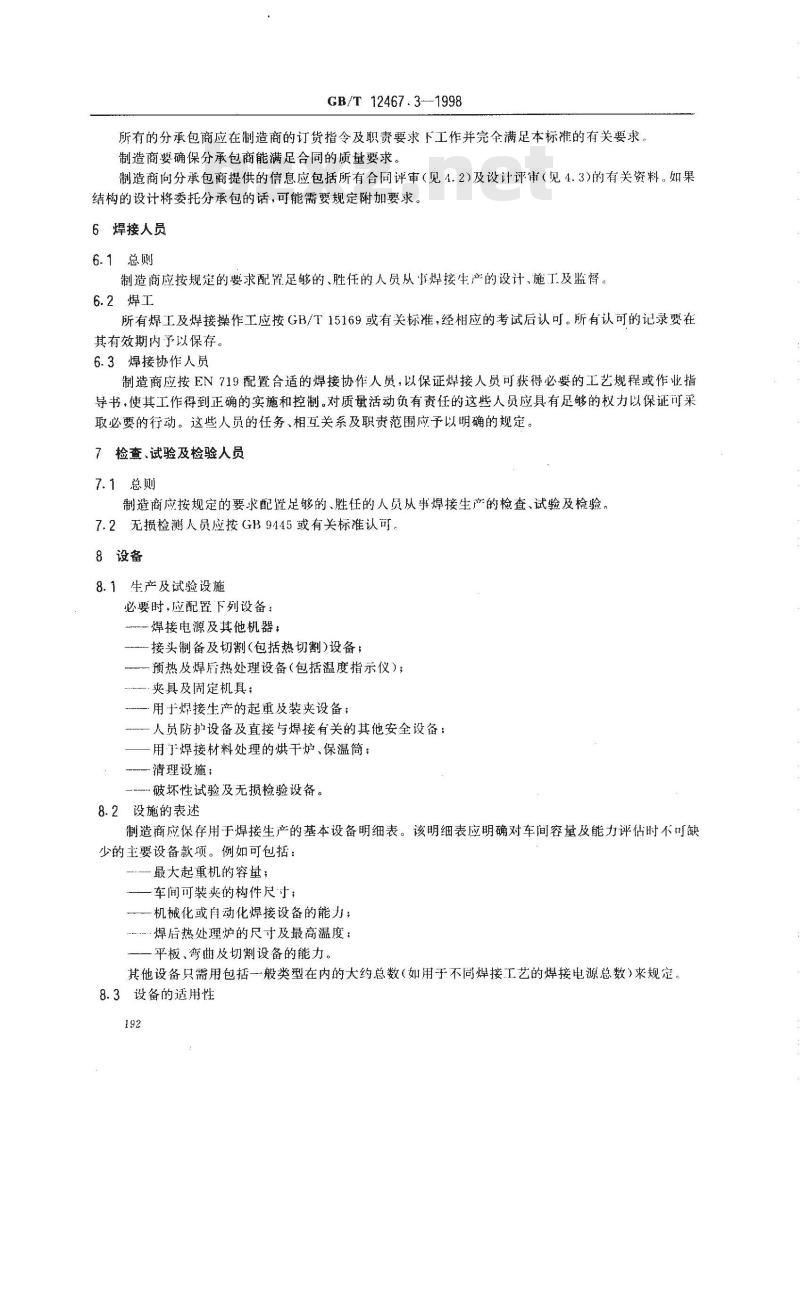

所有的分承包商应在制造商的订货指令及职责要求下工作并完全满足本标准的有关要求。制造商要确保分承包商能满足合同的质量要求。制造商向分承包商提供的信息应包括所有合同评审（见4.2)及设计评审（见4.3)的有关资料。如果结构的设计将委托分承包的话，可能需要规定附加要求6焊接人员
6.1总则
制造商应按规定的要求配置足够的、胜任的人员从事焊接生产的设计、施工及监督。6.2焊工
所有焊工及焊接操作工应按GB/T15169或有关标准，经相应的考试后认可。所有认可的记录要在其有效期内予以保存。
6.3焊接协作人员
制造商应按EN719配置合适的焊接协作人员，以保证焊接人员可获得必要的工艺规程或作业指导书，使其工作得到正确的实施和控制。对质量活动负有责任的这些人员应具有足够的权力以保证可采取必要的行动。这些人员的任务、相互关系及职责范围应予以明确的规定。7检查、试验及检验人员
7.1总则
制造商应按规定的要求配置足够的、胜任的人员从事焊接生产的检查、试验及检验。7.2无损检测人员应按GB9445或有关标准认可。8设备
8.1生产及试验设施
必要时，应配置下列设备：
焊接电源及其他机器；
接头制备及切割(包括热切割)设备：预热及焊后热处理设备（包括温度指示仪）；夹具及固定机具；
用于焊接生产的起重及装夹设备：人员防护设备及直接与焊接有关的其他安全设备；用子焊接材料处理的烘干炉、保温筒；清理设施；
-破坏性试验及无损检验设备。
8.2设施的表述
制造商应保存用于焊接生产的基本设备明细表。该明细表应明确对车间容量及能力评估时不可缺少的主要设备款项。例如可包括：最大起重机的容量；
车间可装夹的构件尺寸；
机械化或自动化焊接设备的能力；焊后热处理炉的尺寸及最高温度；平板、弯曲及切割设备的能力。其他设备只需用包括一般类型在内的大约总数（如用于不同焊接工艺的焊接电源总数）来规定。8.3设备的适用性
GB/T 12467.3—1998

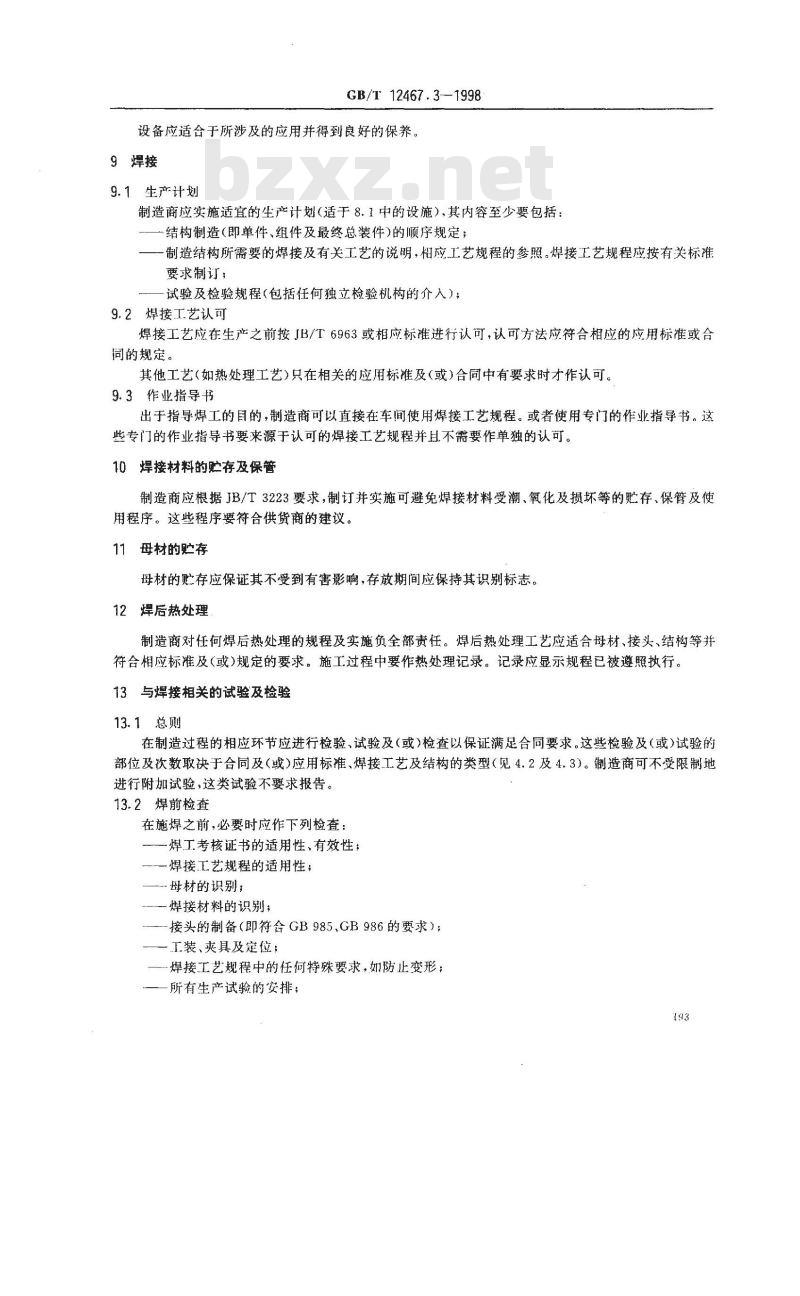

设备应适合于所涉及的应用并得到良好的保养。9焊接
9.1生产计划
制造商应实施适宜的生产计划（适于8.1中的设施），其内容至少要包括：结构制造(即单件、组件及最终总装件)的顺序规定；制造结构所需要的焊接及有关工艺的说明，相应工艺规程的参照。焊接工艺规程应按有关标准要求制订；
试验及检验规程(包括任何独立检验机构的介入）；9.2焊接工艺认可
焊接工艺应在生产之前按JB/T6963或相应标准进行认可，认可方法应符合相应的应用标准或合同的规定。
其他工艺(如热处理工艺)只在相关的应用标准及(或)合同中有要求时才作认可。9.3作业指导书
出于指导焊工的目的，制造商可以直接在车间使用焊接工艺规程。或者使用专门的作业指导书。这些专门的作业指导书要来源于认可的焊接工艺规程并且不需要作单独的认可。10焊接材料的贮存及保管
制造商应根据JB/T3223要求，制订并实施可避免焊接材料受潮、氧化及损坏等的贮存、保管及使用程序。这些程序要符合供货商的建议。母材的贮存
母材的贮存应保证其不受到有害影响，存放期间应保持其识别标志。12焊后热处理
制造商对任何焊后热处理的规程及实施负全部责任。焊后热处理工艺应适合母材、接头、结构等并符合相应标准及（或）规定的要求。施工过程中要作热处理记录。记录应显示规程已被遵照执行。13与焊接相关的试验及检验
13.1总则
在制造过程的相应环节应进行检验、试验及（或）检查以保证满足合同要求。这些检验及（或）试验的部位及次数取决于合同及（或）应用标准、焊接工艺及结构的类型（见4.2及4.3）。制造商可不受限制地进行附加试验，这类试验不要求报告。13.2焊前检查
在施焊之前，必要时应作下列检查：焊工考核证书的适用性、有效性；焊接工艺规程的适用性；
母材的识别；
焊接材料的识别，
—-接头的制备（即符合GB985、GB986的要求）；工装、夹具及定位；
—焊接工艺规程中的任何特殊要求，如防止变形；所有生产试验的安排；
GB/T 12467.31998
焊接工作条件（包括环境）的适宜性。13.3焊接过程中的检查
在焊接过程中，必要时应在适宜的间隙做下列检查：主要焊接参数（如焊接电流、电弧电压及焊接速度）；预热/道间温度（见ISO13916）；焊道的清理与形状，焊缝金属的层数；根部气刨；
焊接顺序；
焊接材料的正确使用及保管；
变形的控制：
所有的中间检查，如尺寸检验。13.4焊后试验及检验
必要时焊后应检查是否符合合格要求：一利用宏观检验，
利用无损检验，即按相应的标准；利用破坏性检验，即按相应的标准；焊接结构的型式、形状及尺寸；焊后操作的结果及记录，如研磨、焊后热处理、时效。13.5试验及检验状态
焊接结构的试验及检验状态应采取适当的方式予以说明，诸如：画标志或放置卡片。14不符合项及改正措施
应采取措施控制不合格品，防止其被误用。制造商进行修复及（或）矫正时，做修复、矫正的所有工作场点也应具备相应的程序。修复矫正后要按原始要求重新作检验、测量及试验。15标识及可追溯性
必要时，在整个制造过程中应保持标识及可追溯性。16质量记录
必要时，按合同要求的质量记录应包括：合同/设计评审记录，
材料合格证；
焊接材料合格证
焊接工艺规程；
焊接工艺评定记录
焊工或焊接操作者考核证书；
无损检验人员证书；
热处理记录；
无损检验及破坏性试验程序及报告；尺寸报告；
修复记录及其他不符合项的报告。在无任何其他规定的要求时，质量记录应至少保持五年。194
GB/T 12467.3--1998
附录A
（提示的附录）
文献目录
GB 985—88
气焊、手工电弧焊及气体保护焊焊缝坡口的基本形式及尺寸GB 98688
埋弧焊焊缝坡口的基本形式和尺寸GB/T12467.4—1998焊接质量要求金属材料的熔化焊第4部分：基本质量要求GB/T 19001—-1994
质量体系设计、开发、生产、安装和服务的质量保证模式GB/T19002—1994
质量体系生产、安装和服务的质量保证模式EN 719:1994
焊接协作任务与职责
