【国家标准(GB)】 电视接收机与电缆分配系统兼容的技术要求

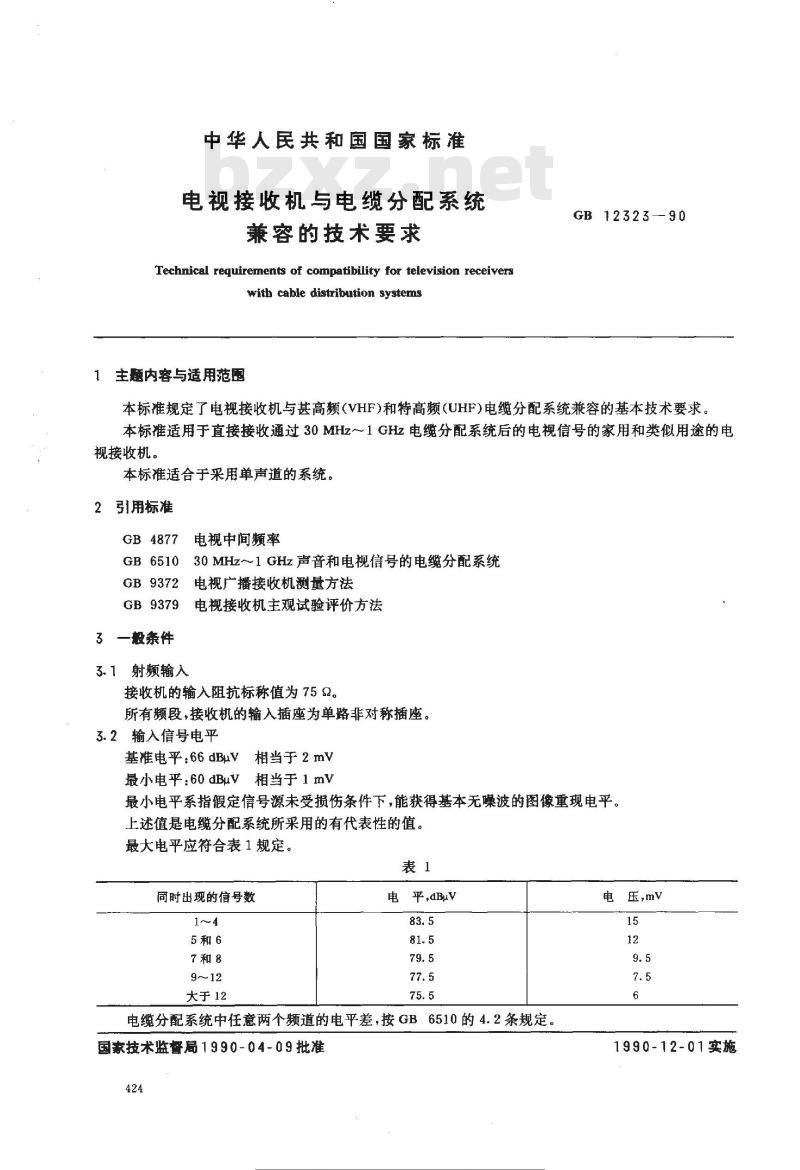

中华人民共和国国家标准
电视接收机与电缆分配系统
兼容的技术要求
Technical requirements of compatibility for television receiverswith cable distribution systems1主题内容与适用范围
GB 12323-90
本标准规定了电视接收机与甚高频（VHF)和特高频(UHF)电缆分配系统兼容的基本技术要求。本标准适用于直接接收通过30MHz～1GHz电缆分配系统后的电视信号的家用和类似用途的电视接收机。
本标准适合于采用单声道的系统。2引用标准
GB4877
电视中间频率
GB651030MHz1GHz声音和电视信号的电缆分配系统电视广播接收机测量方法
GB9372
GB9379电视接收机主观试验评价方法3—般条件
3.1射频输入
接收机的输入阻抗标称值为752。所有频段，接收机的输入插座为单路非对称插座。3.2输入信号电平
基准电平：66dBuv
相当于2 mV
最小电平：60dBuV#
相当于 1 mV
最小电平系指假定信号源未受损伤条件下，能获得基本无噪波的图像重现电平。上述值是电缆分配系统所采用的有代表性的值。最大电平应符合表1规定。
同时出现的信号数
9～12
大于12
电平,dBuv
电缆分配系统中任意两个频道的电平差，按GB6510的4.2条规定。国家技术监督局1990-04-09批准424
标准搜零
8点带免费标准bzxz.net
电压,mv
1990-12-01实施

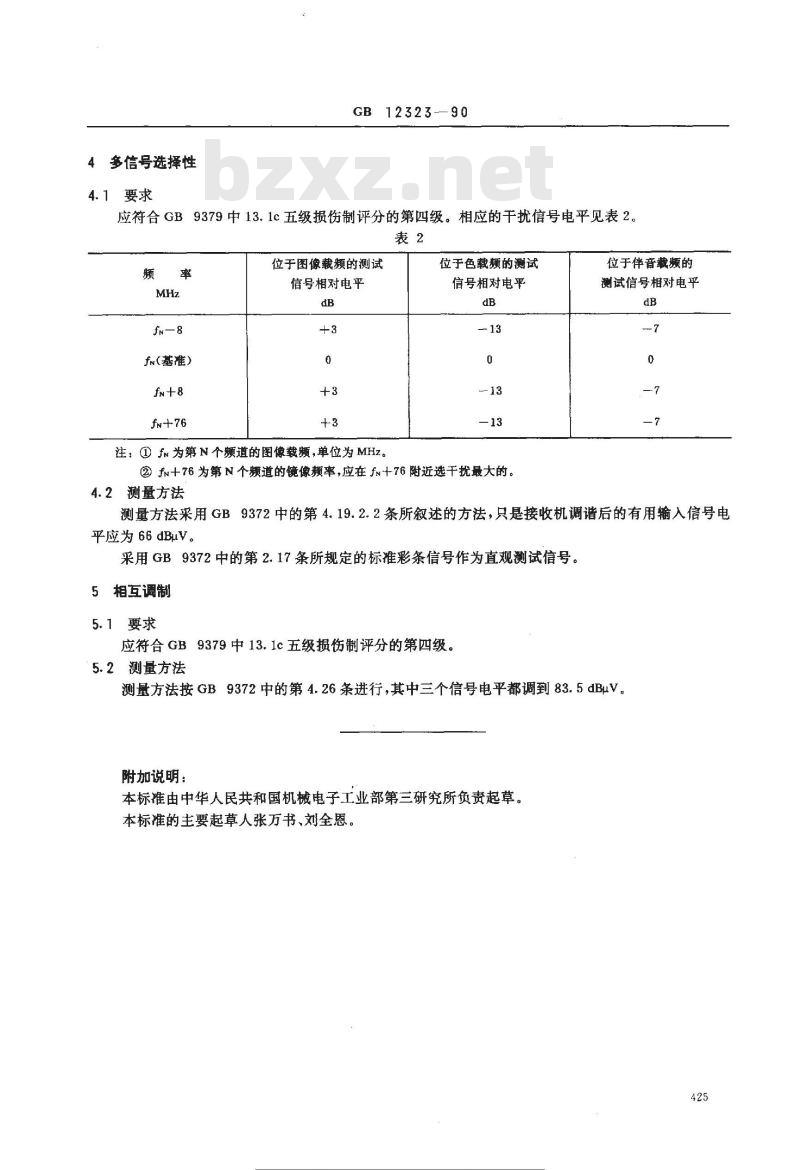

4多信号选择性
4.1要求
GB12323-90
应符合GB9379中13.1c五级损伤制评分的第四级。相应的干扰信号电平见表2。表2
fn(基准)
位于图像载频的测试
信号相对电平
注：①为第N个频道的图像载频，单位为MHz。位于色载频的测试
信号相对电平
②fn+76为第N个频道的镜像频率，应在fn+76附近选干扰最大的。4.2测量方法
位于伴音载的
测试信号相对电平
测量方法采用GB9372中的第4.19.2.2条所叙述的方法，只是接收机调谐后的有用输入信号电平应为66dBuy。
采用GB9372中的第2.17条所规定的标准彩条信号作为直观测试信号。5相互调制
5.1要求
应符合GB9379中13.1c五级损伤制评分的第四级。5.2测量方法
测量方法按GB9372中的第4.26条进行，其中三个信号电平都调到83.5dBuV。附加说明：
本标准由中华人民共和国机械电子工业部第三研究所负责起草。本标准的主要起草人张万书、刘全恩。425
