中华人民共和国国家标准
钨丝电阻连续测量方法
Continual determination methodof electric resistance for tungsten wires主题内容与适用范围
本标准规定了钨丝电阻的连续测量方法，本标准适用于0.68~68.18mg/200mm规格钨丝电阻的连续测量。2引用标准
GB4181
3方法原理
GB 11111 -- 89
用四触点法在钨丝的收放线过程中，连续测试钨丝的电阻值，并自动绘制出电阻连续变化曲线，电压触点间的距离为100mm。根据曲线判断出钨丝电阻的均匀性，从而反映出钨丝的线径均匀性及表面和内部的微观缺陷。测试原理见图1。鸥丝
放线轮
直流恒流源
台式自动平衡
记录仪

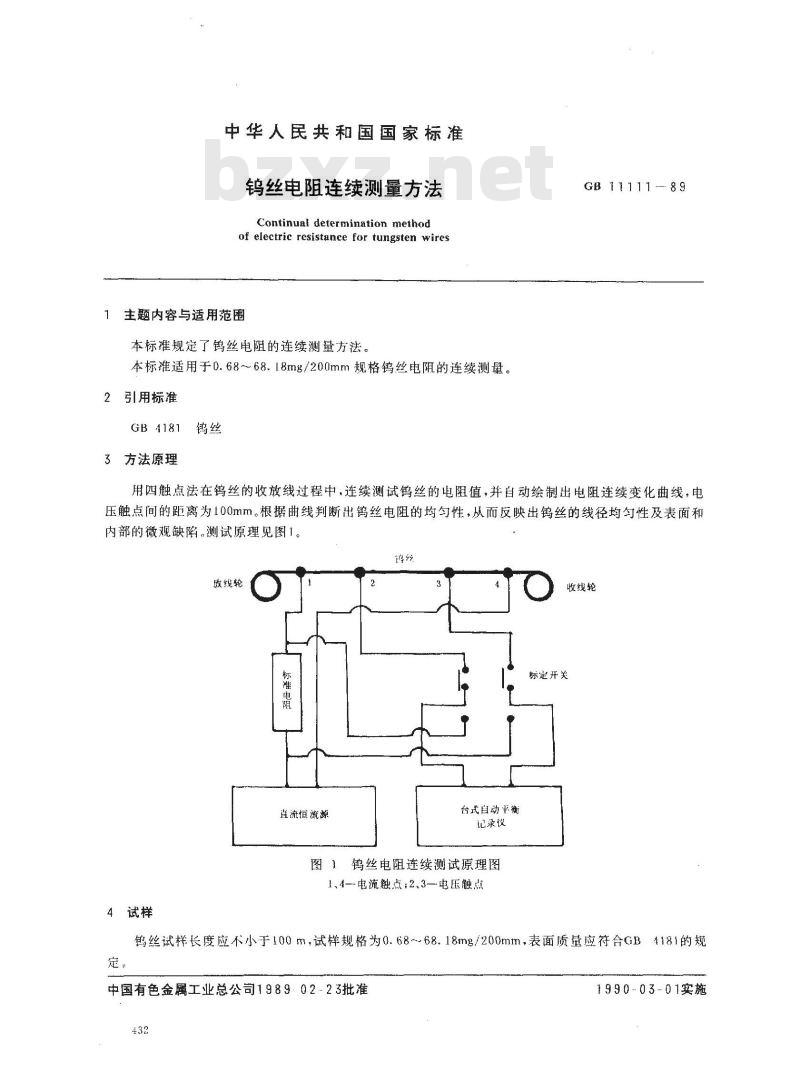

图1钨丝电阻连续测试原理图
1、4-~电流触点：2.3电压触点
收线轮
标定开关
钨丝试样长度应不小于100m，试样规格为0.68~68.18mg/200mm，表面质量应符合GB4181的规定
中国有色金属工业总公司198902-23批准432
1990-03-01实施
5试验装置
收放线装置：
精密复绕机头，
160W直流电动机；
5W测速电机；
五位计数器；
收放线轮：
GB 11111 --- 89
可控硅调压器，可使收放线装置在10～100m/min速度范围内无级调速。校准用标准器件及设备：
0.01级标准电阻；
0.01级直流恒流源。
5.3测量装置
采用四个金属外壳的水银触点，外壳侧面开0.5mm进线槽，外加防护罩以减少水银在空气中的暴露面，防止水银蒸发，空气中汞蒸气含量符合工业企业设计卫生标准的规定。5.4记录仪表
0.5级台式自动平衡记录仪。
6试验步骤
6.1试样安装
取下防护罩，装好放线轮，将钨丝依次通过自动停车开关轮、四个走线轮、四个水银触点、计数器轮直至收线轮。
6.2仪器标定
选择与被测钨丝试样100mm长度电阻值相匹配的标准电阻，打开记录仪开关和标定开关，调整恒流源电流，标定仪器满量程电阻值，使测量电阻落在记录纸的上半部位。把标定开关转换至测量位置，此时的记录即为100mm长度钨丝的电阻值。对规格小于或等于7.6mg/200mm的钨丝采用5~10mA电流，大于7.6mg/200mm钨丝采用10～50mA电流。6.3测量与记录
启动电动机开关，调整速度旋钮，达到所需的收放线速度。计数器调整到零位，启动记录仪，开始记录钨丝电阻的连续变化曲线。如电阻均匀性超差，需做两次测量。7试验结果与计算
7.1钨丝电阻连续曲线
钨丝电阻连续曲线见图2。
2电阻平均值计算
GB 11111--~89wwW.bzxz.Net

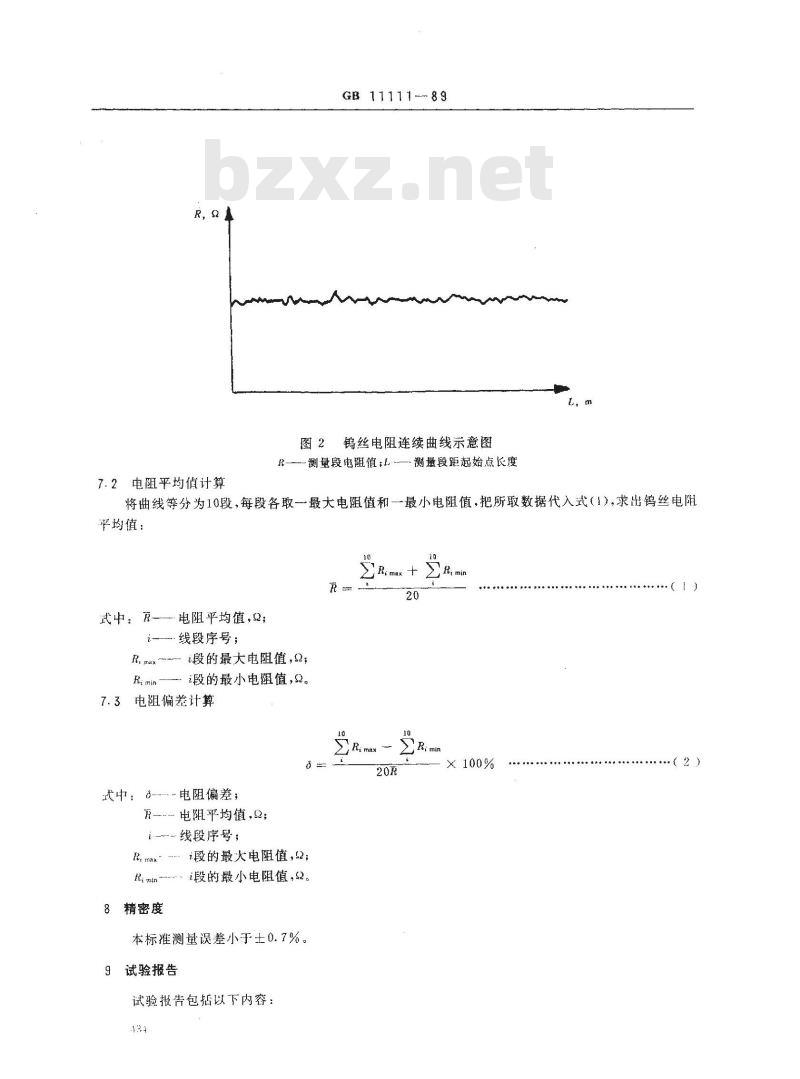

图2钨丝电阻连续曲线示意图
R—测量段电值；L—测量段距起始点长度将曲线等分为10段，每段各取一最大电阻值和一最小电阻值，把所取数据代入式（1），求出钨丝电阻平均值：
式中：R——电阻平均值,;
i线段序号；
R. max--段的最大电阻值，2;
Rimin ——段的最小电阻值，s2。7.3电阻偏差计算
式中；·-电阻偏差；
电阻平均值，92；
i线段序号；
Bma段的最大电阻值，2；
Rimin段的最小电阻值，。
8精密度
本标推测量误差小于0.7%。
试验报告
试验报告包括以下内容：
Remax
X 100%

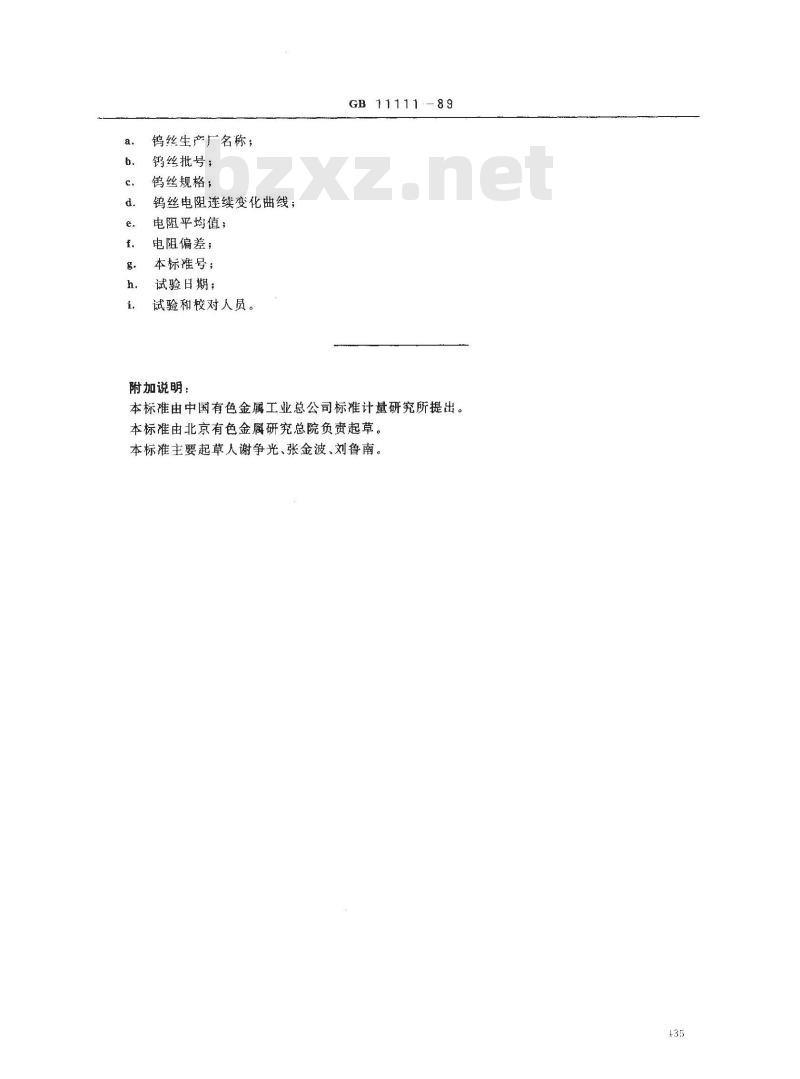

钨丝生产厂名称；
钨丝批号；
钨丝规格；
钨丝电阻连续变化曲线；
电阻平均值；
电阻偏差；
本标准号；
试验日期；
试验和校对人员。
附加说明：
GB11111--89
本标准由中国有色金属工业总公司标准计量研究所提出。本标准由北京有色金属研究总院负责起草。本标准主要起草人谢争光、张金波、刘鲁南。+35
