【国家标准(GB)】 铝及铝合金阳极氧化 阳极氧化膜的封空质量的测定方法 导纳法

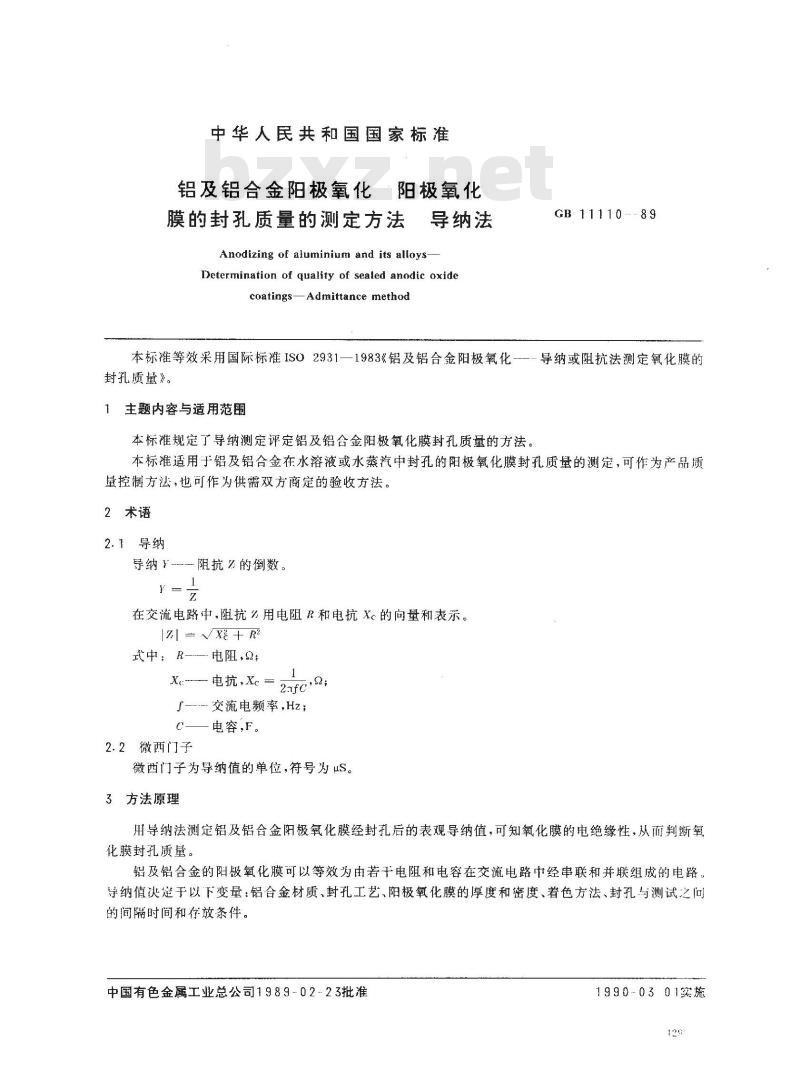

中华人民共和国国家标准
铝及铝合金阳极氧化“阳极氧化膜的封孔质量的测定方法
云导纳法
Anodizing of aluminium and its alloysDetermination of quality of sealed anodic oxidecoatings-Admittance method
GB 11110. 89
本标准等效采用国际标准IS02931—1983《铝及铝合金阳极氧化--—导纳或阻抗法测定氧化膜的封孔质量》。
主题内容与适用范围
本标准规定了导纳测定评定铝及铝合金阳极氧化膜封孔质量的方法本标准适用于铝及铝合金在水溶液或水蒸汽中封孔的阳极氧化膜封孔质量的测定，可作为产品质量控制方法，也可作为供需双方商定的验收方法。2术语
2.1导纳
导纳-——阻抗的倒数。
在交流电路中.阻抗%用电阻R和电抗Xc的向量和表示。ZI=V+R2
式中：R—-电阻,;
X电抗,Xe
_—-交流电频率,Hz;
C—电容,F。
2.2微西门子
微西门子为导纳值的单位，符号为μS。3方法原理
用导纳法测定铝及铝合金阳极氧化膜经封孔后的表观导纳值，可知氧化膜的电绝缘性，从而判断氧化膜封孔质量。
铝及铝合金的阳极氧化膜可以等效为由若干电阻和电容在交流电路中经串联和并联组成的电路，导纳值决定于以下变量：铝合金材质、封孔工艺、阳极氧化膜的厚度和密度、着色方法、封孔与测试之问的间隔时间和存放条件，
中国有色金属工业总公司1989-02-23批准1990-0301实施
4试剂
4.1硫酸钾(K,SO,)或氯化钠(NaCI)。GB11110-89
4.2无水乙醇(C,H,OH)或丙酮(CH:COCH:)。4.3氧化镁（Mgo)。
5装置
5.1导纳仪
量程3～300uS，精度±5%、1.作频率为1000±10Hz。5.2电解池
内径13mm，厚度5mm，面积133mm2，一面有粘性的橡胶圈。6试样
6.1试样尺寸形状不限，但检测部位面积应人干电解池面积，检测部位的膜厚应大于3μm6.2试样的测试部位用无水乙醇或丙酮进行脱脂预处理。如试样在封孔后表面已涂覆石蜡、硅油或清漆，则先用无水乙醇或丙酮脱脂，然后用氧化镁或浮石粉和水擦洗，直至无水渍。7测试
7.1试验条件
7.1.1水蒸汽或热水封孔的试样，应在封孔并冷却至室温后1～4h内测试，不得超过48h。常温封孔的试样应在封孔后24～72h内测试，不得在24h内测试。7.1.2测试温度范围为10～35℃。7.1.3电解液
电解液为35B/L的硫酸钾或氯化钠水溶液。7.2测试步骤
7.2.1将导纳仪的个电极接到试样上，并与基体保持良好的电接触。7.2.2将电解池粘到试样的测试部位（如试样的几何形状改变了电解池的面积，则电解池面积必须重新测定）。
7.2.3将电解液注入电解池（如测试部位不能水平放置，可将浸透电解液的脱脂棉放入电解池中）。每次测量应使用新的橡胶圈和新的电解液。7.2.4在电解液中插入导纳仪的另-一个电极，对于指针显示仪表，应选择测量范围，使其导纳值大于刻度的1/3。
7.2.5插入电极2min后读数。如2min后导纳值还继续增加，再过3min后取最后读数7.2.6测定测试部位的氧化膜厚度。8测试结果的计算
当对不同条件下测量数据进行比较时，测量的数据应作三项修正运算。电解池面积修正到133mm2后的导纳值：133
式中：Y---测试的导纳值,μS;
电解池实际测量面积，mm。
b.Yi经温度修正到25C的导纳值：130
武中：了
温度系数，数值见表1。

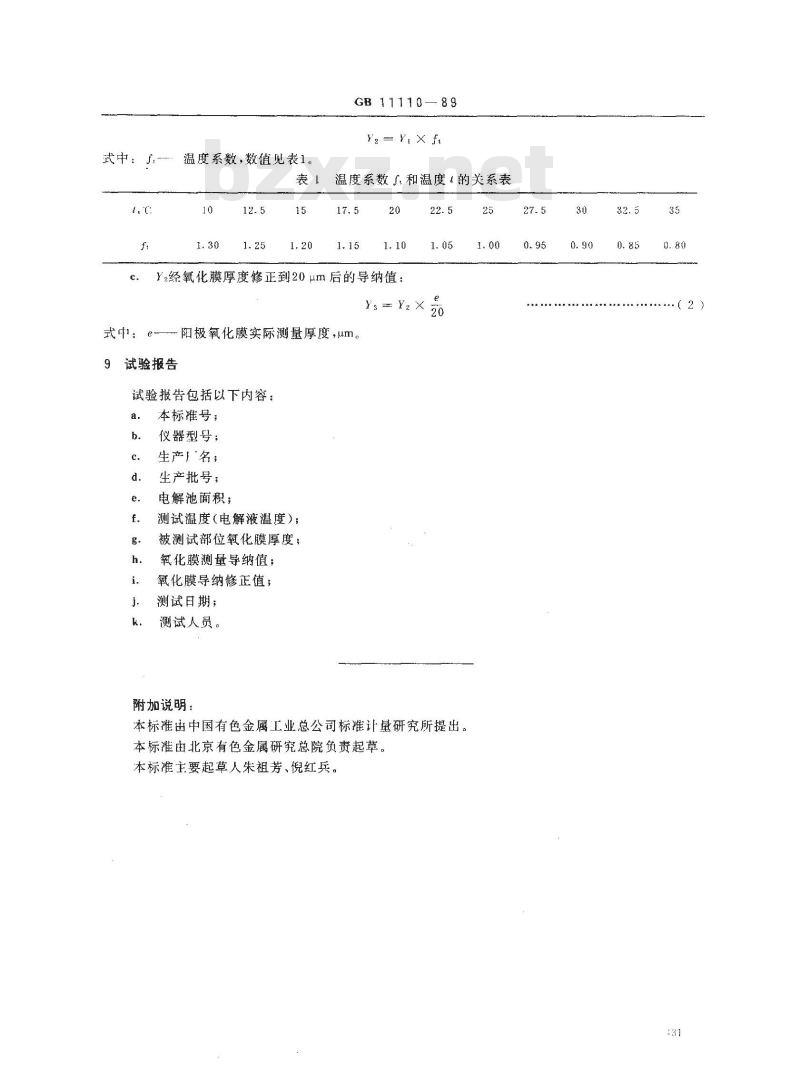

GB 11110—89
Y2 = Y+ × ft
温度系数了和温度（的关系表
Y经氧化膜厚度修正到20um后的导纳值：22.5
Ys Y2 X
式中； e-bZxz.net
阳极氧化膜实际测量厚度，um。试验报告
试验报告包括以下内容：
本标准号；
仪器型号；
生产）名；
生产批号；
电解池面积；
测试温度（电解液温度）；
被测试部位氧化膜厚度；
氧化膜测量导纳值；
氧化膜导纳修正值；
测试日期；
测试人员。
附加说明：
本标准由中国有色金属工业总公司标准计量研究所提出。本标准由北京有色金属研究总院负责起草。本标准主要起草人朱祖芳、倪红兵。25
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
