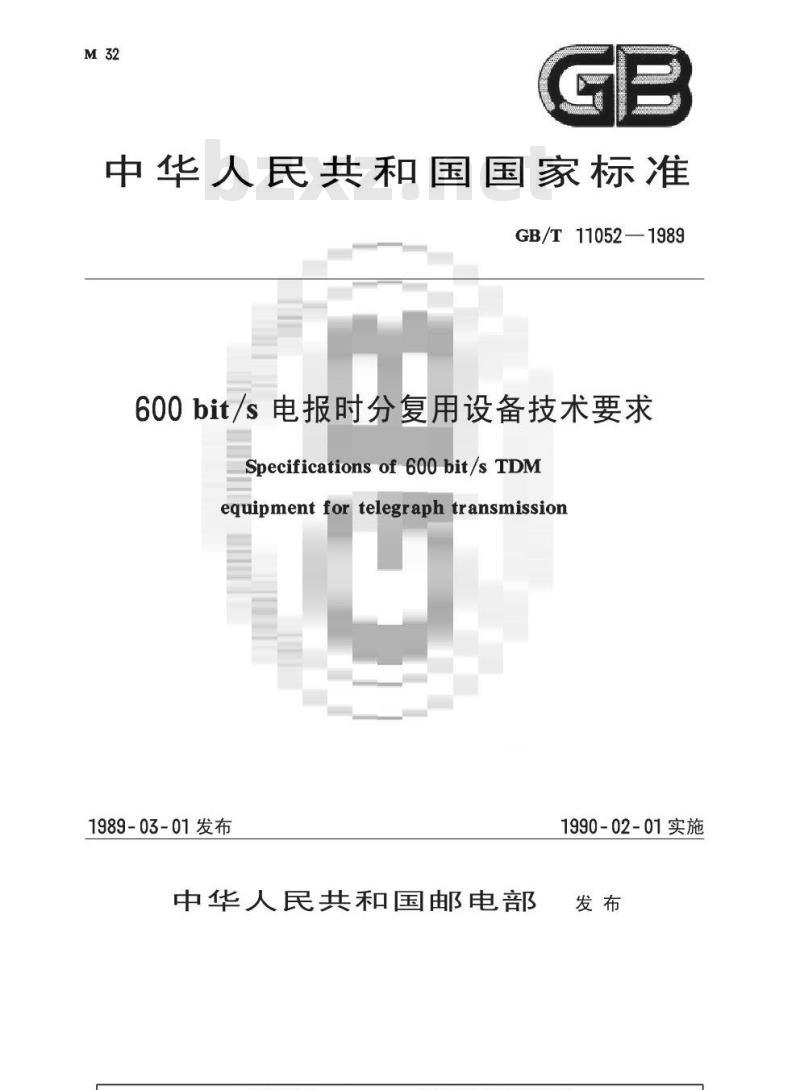

【国家标准(GB)】 600bit/s电报时分复用设备技术要求

中华人民共和国国家标准
GB/T11052—1989
600bit/s电报时分复用设备技术要求Specificationsof600bit/sTDM
equipment for telegraph transmission1989-03-01发布
中华人民共和国邮电部
1990-02-01实施

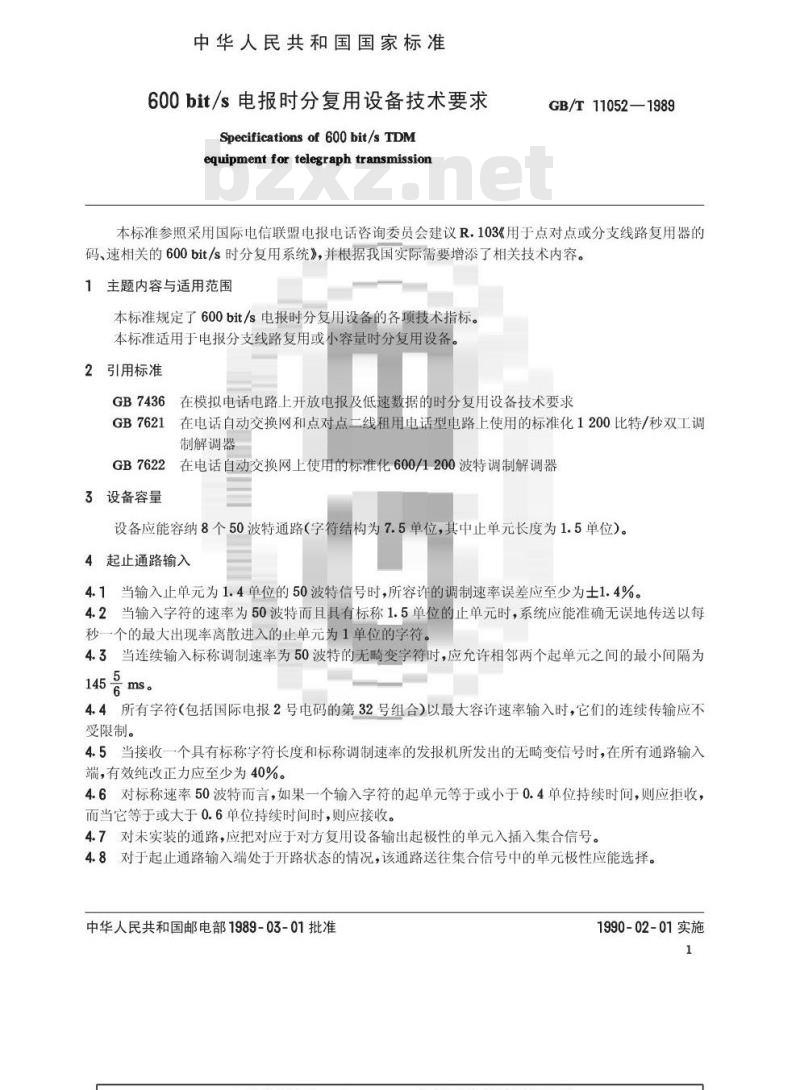

中华人民共和国国家标准
600bit/s电报时分复用设备技术要求Specifications of 600 bit/s TDMequipmentfortelegraphtransmissionGB/T11052—1989
本标准参照采用国际电信联盟电报电话咨询委员会建议R.103《用于点对点或分支线路复用器的码、速相关的600bit/s时分复用系统》，并根据我国实际需要增添了相关技术内容。1主题内容与适用范围
本标准规定了600bit/s电报时分复用设备的各项技术指标。本标准适用于电报分支线路复用或小容量时分复用设备2引用标准
GB7436在模拟电话电路上开放电报及低速数据的时分复用设备技术要求GB7621在电话自动交换网和点对点二线租用电话型电路上使用的标准化1200比特/秒双工调制解调器
2在电话自动交换网上使用的标准化600/1200波特调制解调器GB7622
3设备容量
设备应能容纳8个50波特通路（字符结构为7.5单位，其中止单元长度为1.5单位）。4起止通路输入
4.1当输入止单元为1.4单位的50波特信号时，所容许的调制速率误差应至少为士1.4%。4.2当输入字符的速率为50波特而且具有标称1.5单位的止单元时，系统应能准确无误地传送以每秒一个的最大出现率离散进入的止单元为1单位的字符。4.3当连续输入标称调制速率为50波特的无畸变字符时，应允许相邻两个起单元之间的最小间隔为145 号 ms
4.4所有字符（包括国际电报2号电码的第32号组合）以最大容许速率输入时，它们的连续传输应不受限制。
4.5当接收一个具有标称字符长度和标称调制速率的发报机所发出的无畸变信号时，在所有通路输入端，有效纯改正力应至少为40%。4.6对标称速率50波特而言，如果一个输入字符的起单元等于或小于0.4单位持续时间，则应拒收，而当它等于或大于0.6单位持续时间时，则应接收。4.7对未实装的通路，应把对应于对方复用设备输出起极性的单元入插入集合信号。4.8对于起止通路输入端处于开路状态的情况，该通路送往集合信号中的单元极性应能选择。中华人民共和国邮电部1989-03-01批准1990-02-01实施

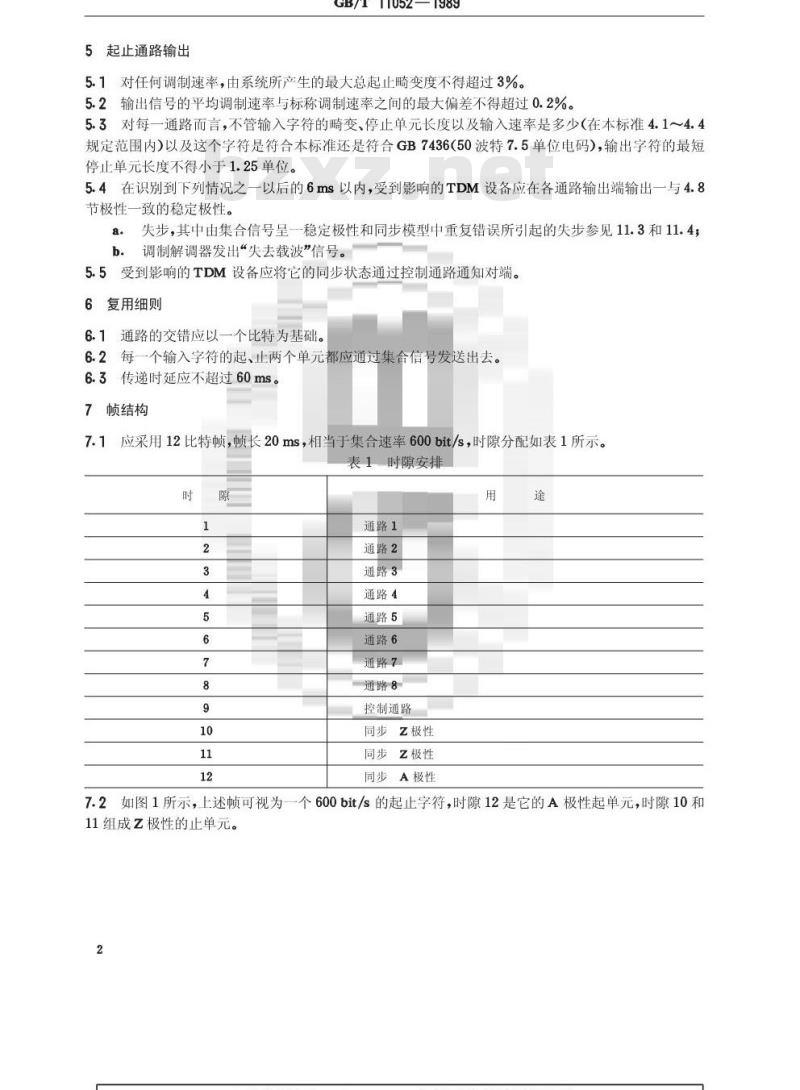

5起止通路输出
GB/T11052—1989
5.1对任何调制速率，由系统所产生的最大总起止畸变度不得超过3%。5.2输出信号的平均调制速率与标称调制速率之间的最大偏差不得超过0.2%。5.3对每一通路而言，不管输入字符的畸变、停止单元长度以及输入速率是多少（在本标准4.1～4.4规定范围内）以及这个字符是符合本标准还是符合GB7436(50波特7.5单位电码)，输出字符的最短停止单元长度不得小于1.25单位。5.4在识别到下列情况之一以后的6ms以内，受到影响的TDM设备应在各通路输出端输出一与4.8节极性一致的稳定极性。
失步，其中由集合信号呈一稳定极性和同步模型中重复错误所引起的失步参见11.3和11.4；a.
调制解调器发出“失去载波”信号。b.
5.5受到影响的TDM设备应将它的同步状态通过控制通路通知对端。6
复用细则
6.1通路的交错应以一个比特为基础。6.2每一个输入字符的起、止两个单元都应通过集合信号发送出去。6.3传递时延应不超过60ms。
7顿结构
7.1应采用12比特帧，顿长20ms，相当于集合速率600bit/s，时隙分配如表1所示。表
时隙安排
通路1Www.bzxZ.net
通路2
通路3
通路4
通路5
通路6
通路7
通路8
控制通路
同步Z极性
同步Z极性
同步A极性
7.2如图1所示，上述顿可视为一个600bit/s的起止字符，时隙12是它的A极性起单元，时隙10和11组成Z极性的止单元。
8集合信号
GB/T11052—1989
.品品
cbit +

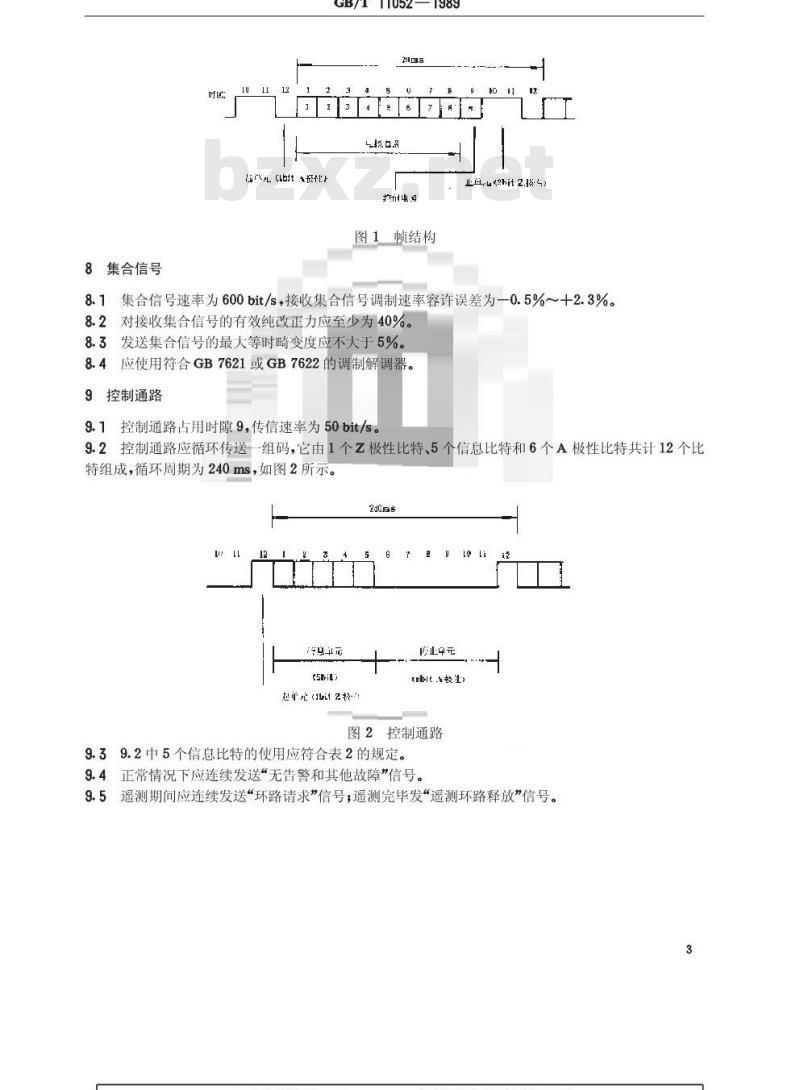

图1顿结构
止2hit 2.84
8.1集合信号速率为600bit/s，接收集合信号调制速率容许误差为-0.5%～十2.3%。8.2对接收集合信号的有效纯改正力应至少为40%。8.3发送集合信号的最大等时畸变度应不大于5%。8.4应使用符合GB7621或GB7622的调制解调器。9控制通路
9.1控制通路占用时隙9，传信速率为50bit/s9.2控制通路应循环传送一组码，它由1个Z极性比特、5个信息比特和6个A极性比特共计12个比特组成，循环周期为240ms，如图2所示。2dGms
业中元
图2控制通路
9.39.2中5个信息比特的使用应符合表2的规定。9.4正常情况下应连续发送“无告警和其他故障”信号。9.5遥测期间应连续发送“环路请求”信号，遥测完毕发“遥测环路释放”信号。3
GB/T11052—1989

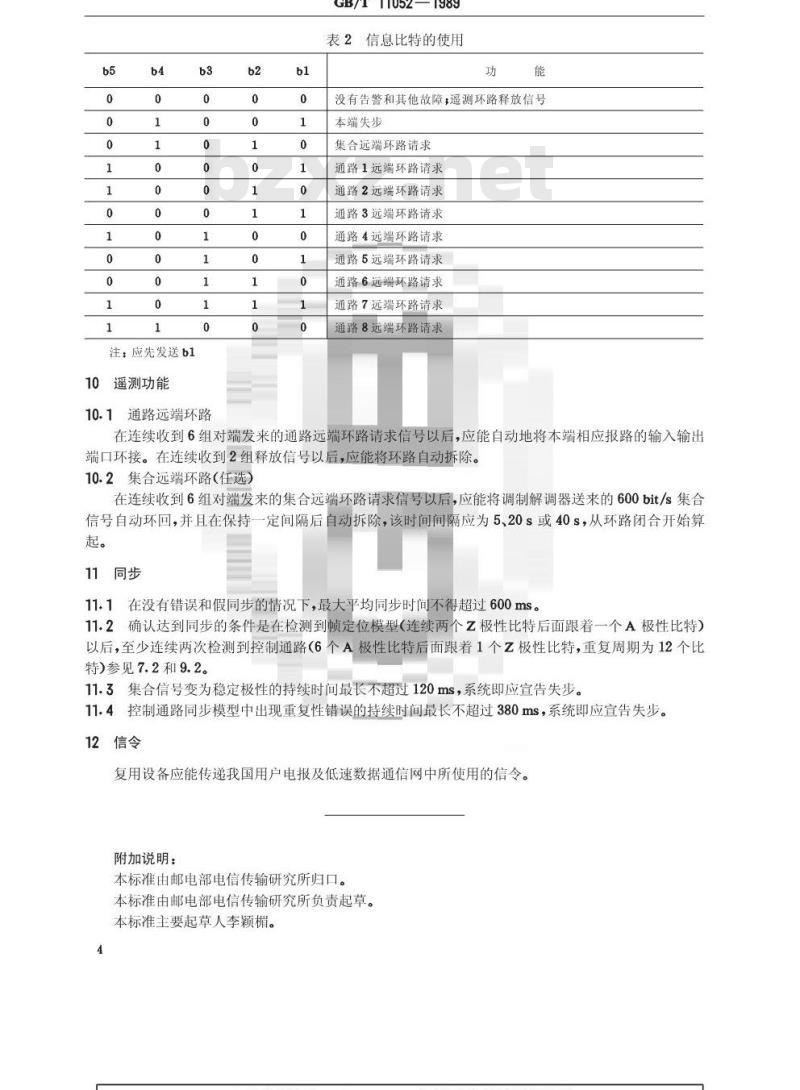

2信息比特的使用
没有告警和其他故障，遥测环路释放信号0
本端失步
集合远端环路请求
通路1远端环路请求
通路2远端环路请求
通路3远端环路请求
通路4远端环路请求
通路5远端环路请求
通路6远端环路请求
通路7远端环路请求
通路8选端环路请求
注：应先发送b1
遥测功能
通路远端环路
在连续收到6组对端发来的通路远端环路请求信号以后，应能自动地将本端相应报路的输入输出端口环接。在连续收到2组释放信号以后，应能将环路自动拆除。10.2集合远端环路（任选）
在连续收到6组对端发来的集合远端环路请求信号以后，应能将调制解调器送来的600bit/s集合信号自动环回，并且在保持一定间隔后自动拆除，该时间间隔应为5、20s或40s，从环路闭合开始算起。
11同步
在没有错误和假同步的情况下，最大平均同步时间不得超过600ms。11.1
2确认达到同步的条件是在检测到顿定位模型（连续两个Z极性比特后面跟着一个A极性比特）11.2
以后，至少连续两次检测到控制通路（6个A极性比特后面跟着1个Z极性比特，重复周期为12个比特)参见7.2和9.2。
11.3集合信号变为稳定极性的持续时间最长不超过120ms，系统即应宣告失步。控制通路同步模型中出现重复性错误的持续时间最长不超过380ms，系统即应宣告失步。11.4
复用设备应能传递我国用户电报及低速数据通信网中所使用的信令。附加说明：
本标准由邮电部电信传输研究所归口。本标准由邮电部电信传输研究所负责起草。本标准主要起草人李颖帽。
