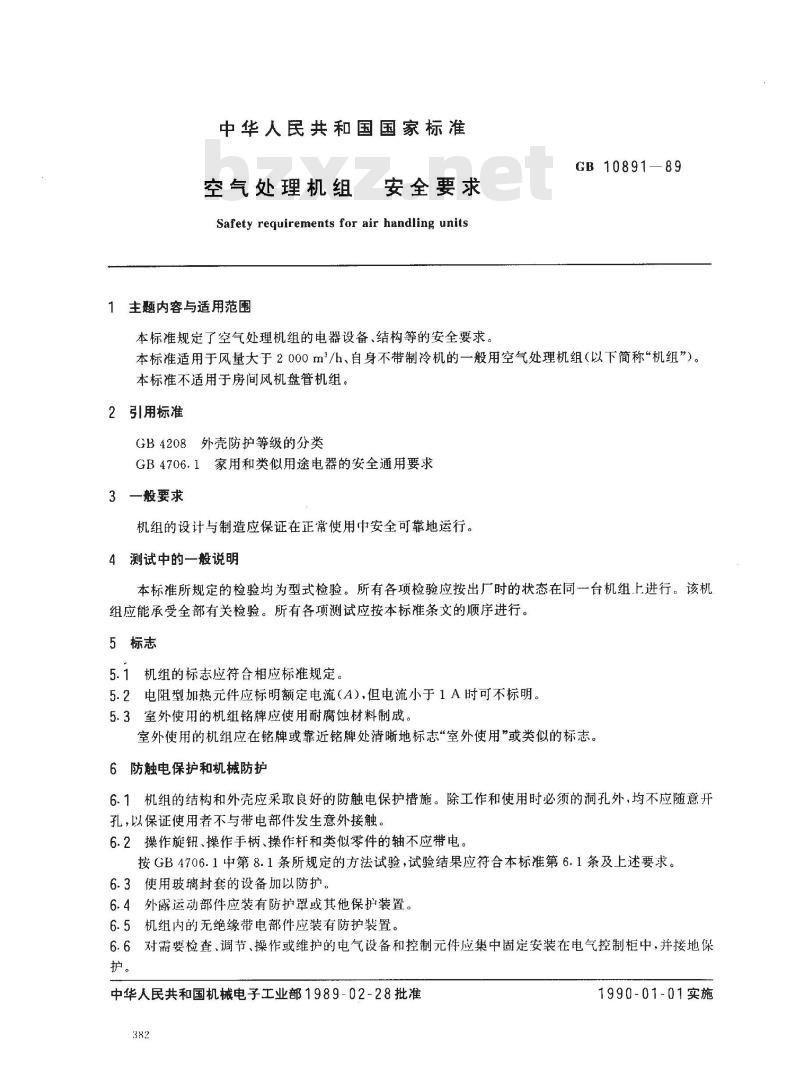

【国家标准(GB)】 空气处理机组 安全要求

中华人民共和国国家标准
空气处理机组
安全要求
Safety requirements for air handling units1主题内容与适用范围
本标准规定了空气处理机组的电器设备、结构等的安全要求GB10891-89下载标准就来标准下载网
本标准适用于风量大于2000m\/h、自身不带制冷机的一般用空气处理机组（以下简称“机组”）。本标准不适用于房间风机盘管机组。2引用标准
GB4208外壳防护等级的分类
GB4706.1家用和类似用途电器的安全通用要求3一般要求
机组的设计与制造应保证在正常使用中安全可靠地运行。4测试中的一般说明
本标准所规定的检验均为型式检验。所有各项检验应按出厂时的状态在同一台机组上进行。该机组应能承受全部有关检验。所有各项测试应按本标准条文的顺序进行。5标志
5.1机组的标志应符合相应标准规定。5.2电阻型加热元件应标明额定电流（A），但电流小于1A时可不标明。5.3室外使用的机组铭牌应使用耐腐蚀材料制成。室外使用的机组应在铭牌或靠近铭牌处清晰地标志“室外使用”或类似的标志。6防触电保护和机械防护
6.1机组的结构和外壳应采取良好的防触电保护措施。除工作和使用时必须的洞孔外，均不应随意开孔，以保证使用者不与带电部件发生意外接触。6.2操作旋钮、操作手柄、操作杆和类似零件的轴不应带电按GB4706.1中第8.1条所规定的方法试验，试验结果应符合本标准第6.1条及上述要求。6.3使用玻璃封套的设备加以防护。6.4外露运动部件应装有防护罩或其他保护装置。6.5机组内的无绝缘带电部件应装有防护装置。6.6对需要检查、调节、操作或维护的电气设备和控制元件应集中固定安装在电气控制柜中，并接地保护。
中华人民共和国机械电子工业部1989-02-28批准382
1990-01-01实施

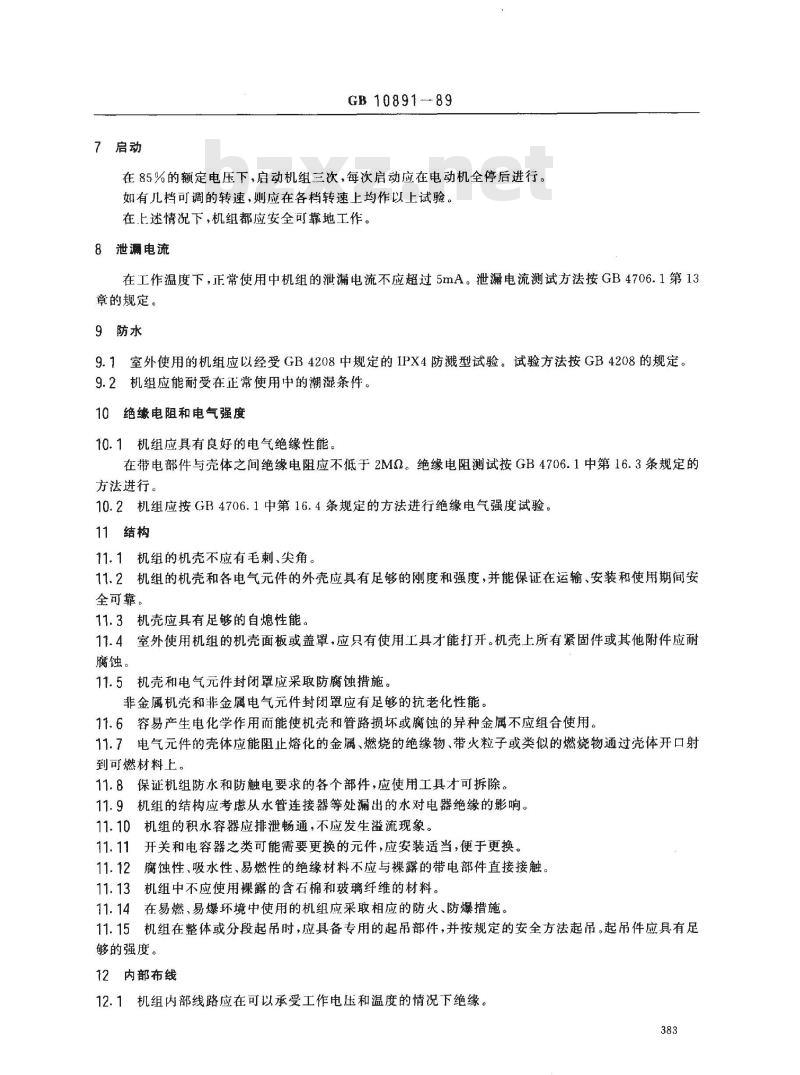

7启动
GB10891-89
在85%的额定电压下，启动机组三次，每次启动应在电动机全停后进行。如有几档可调的转速，则应在各档转速上均作以上试验。在上述情况下，机组都应安全可靠地工作。8泄漏电流
在工作温度下，正常使用中机组的泄漏电流不应超过5mA。泄漏电流测试方法按GB4706.1第13章的规定。
9防水
9.1室外使用的机组应以经受GB4208中规定的IPX4防溅型试验。试验方法按GB4208的规定。9.2机组应能耐受在正常使用中的潮湿条件。10绝缘电阻和电气强度
10.1机组应具有良好的电气绝缘性能。在带电部件与壳体之间绝缘电阻应不低于2MQ。绝缘电阻测试按GB4706.1中第16.3条规定的方法进行。
10.2机组应按GB4706.1中第16.4条规定的方法进行绝缘电气强度试验。11结构
11.1机组的机壳不应有毛刺、尖角。11.2机组的机壳和各电气元件的外壳应具有足够的刚度和强度，并能保证在运输、安装和使用期间安全可靠。
11.3机壳应具有足够的自熄性能。11.4室外使用机组的机壳面板或盖罩，应只有使用工具才能打开。机壳上所有紧固件或其他附件应耐腐蚀。
11.5机壳和电气元件封闭罩应采取防腐蚀措施。非金属机壳和非金属电气元件封闭罩应有足够的抗老化性能。11.6容易产生电化学作用而能使机壳和管路损坏或腐蚀的异种金属不应组合使用，11.7电气元件的壳体应能阻止熔化的金属、燃烧的绝缘物、带火粒子或类似的燃烧物通过壳体开口射到可燃材料上。
11.8保证机组防水和防触电要求的各个部件，应使用工具才可拆除。11.9机组的结构应考虑从水管连接器等处漏出的水对电器绝缘的影响。11.10机组的积水容器应排泄畅通，不应发生溢流现象。11.11开关和电容器之类可能需要更换的元件，应安装适当，便于更换。11.12腐蚀性、吸水性、易燃性的绝缘材料不应与裸露的带电部件直接接触。11.13机组中不应使用裸露的含石棉和玻璃纤维的材料。11.14在易燃、易爆坏境中使用的机组应采取相应的防火、防爆措施。11.15机组在整体或分段起吊时，应具备专用的起吊部件，并按规定的安全方法起吊。起吊件应具有足够的强度。
12内部布线
12.1机组内部线路应在可以承受工作电压和温度的情况下绝缘。383
GB 10891--89

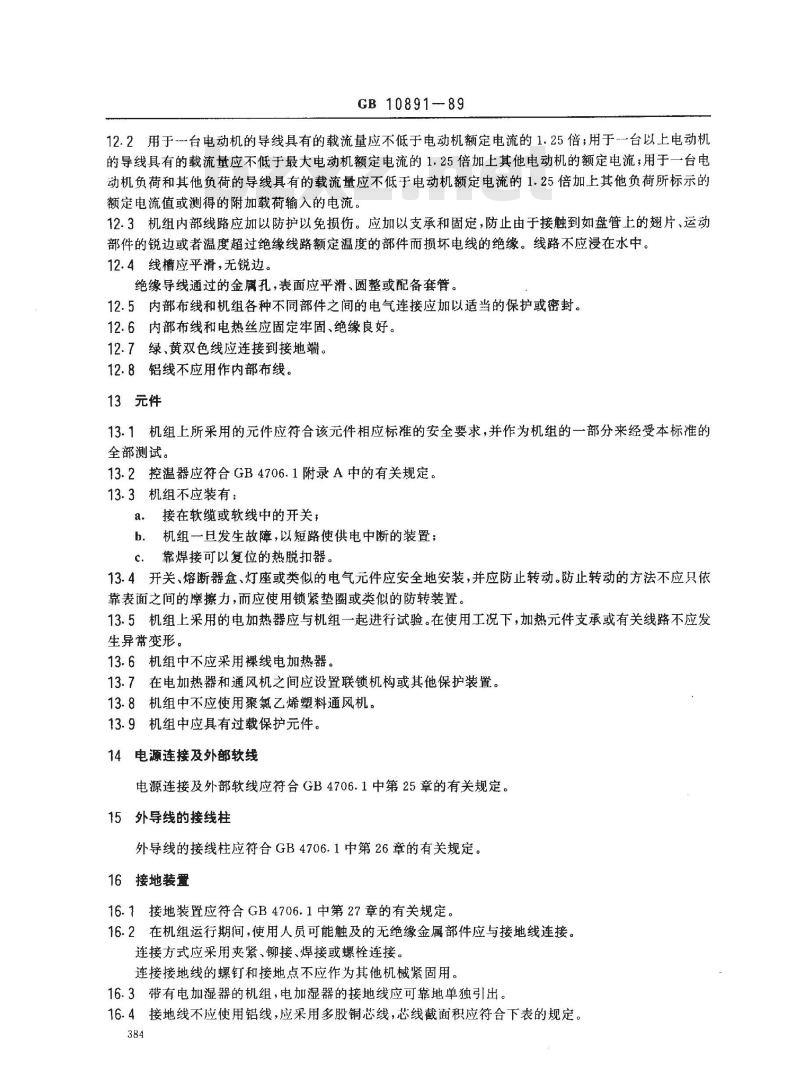

12.2用于台电动机的导线具有的载流量应不低于电动机额定电流的1.25倍；用于-~台以上电动机的导线具有的载流量应不低于最大电动机额定电流的1.25倍加上其他电动机的额定电流，用于一台电动机负荷和其他负荷的导线具有的载流量应不低于电动机额定电流的1.25倍加上其他负荷所标示的额定电流值或测得的附加载荷输入的电流。12.3机组内部线路应加以防护以免损伤。应加以支承和固定，防止由于接触到如盘管上的翅片、运动部件的锐边或者温度超过绝缘线路额定温度的部件而损坏电线的绝缘。线路不应浸在水中。12.4线槽应平滑，无锐边。
绝缘导线通过的金属孔，表面应平滑、圆整或配备套臂。12.5内部布线和机组各种不同部件之间的电气连接应加以适当的保护或密封。12.6内部布线和电热丝应固定牢固、绝缘良好。12.7绿、黄双色线应连接到接地端。12.8铝线不应用作内部布线。
13元件
13.1机组上所采用的元件应符合该元件相应标准的安全要求，并作为机组的一部分来经受本标准的全部测试。
13.2控温器应符合GB4706.1附录A中的有关规定。13.3机组不应装有：
a．接在软缆或软线中的开关，
b．机组一且发生故障，以短路使供电中断的装置；c．靠焊接可以复位的热脱扣器。13.4开关、熔断器盒、灯座或类似的电气元件应安全地安装，并应防止转动。防止转动的方法不应只依靠表面之间的摩擦力，而应使用锁紧垫圈或类似的防转装置、13.5机组上采用的电加热器应与机组一起进行试验。在使用工况下，加热元件支承或有关线路不应发生异常变形。
13.6机组中不应采用裸线电加热器。13.7在电加热器和通风机之间应设置联锁机构或其他保护装置。13.8机组中不应使用聚氯乙烯塑料通风机。13.9机组中应具有过载保护元件。14电源连接及外部软线
电源连接及外部软线应符合GB4706.1中第25章的有关规定。15外导线的接线柱
外导线的接线柱应符合GB4706.1中第26章的有关规定。16接地装量
16.1接地装置应符合GB4706.1中第27章的有关规定。16.2在机组运行期间，使用人员可能触及的无绝缘金属部件应与接地线连接。连接方式应采用夹紧、铆接、焊接或螺栓连接连接接地线的螺钉和接地点不应作为其他机械紧固用。16.3带有电加湿器的机组，电加湿器的接地线应可靠地单独引出。16.4接地线不应使用铝线，应采用多股铜芯线，芯线截面积应符合下表的规定。384

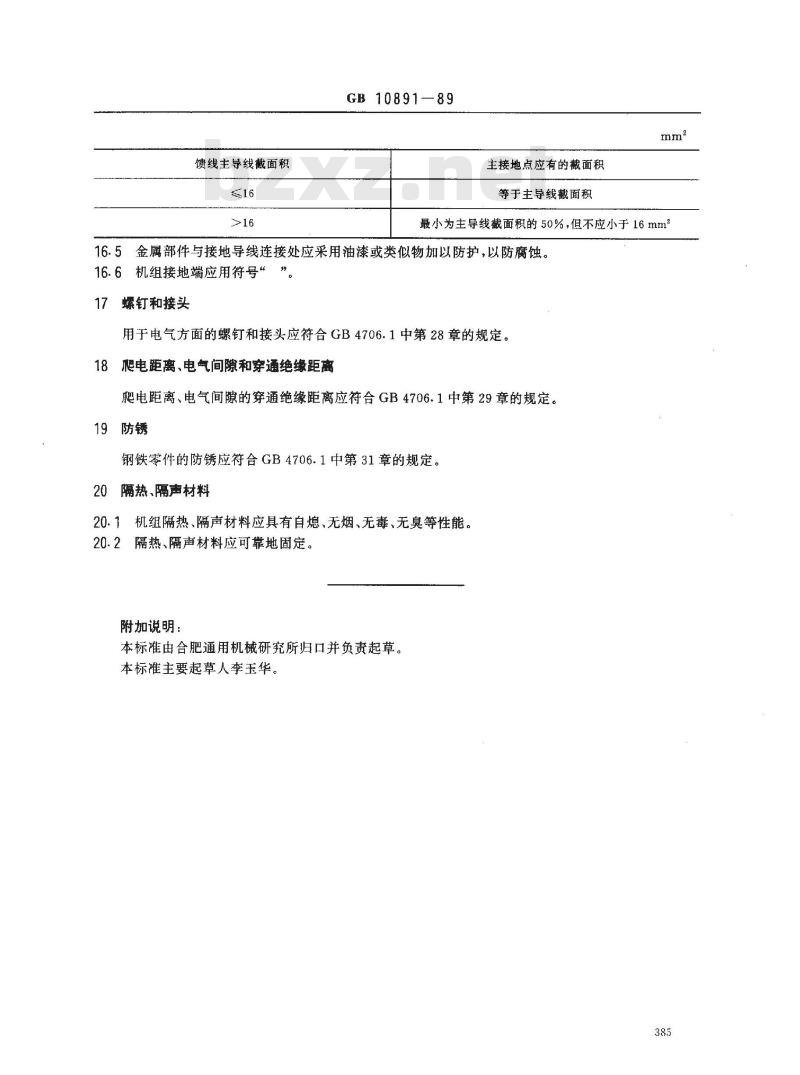

馈线主导线截面积
GB 10891-—89
主接地点应有的截面积
等于主导线截面积
最小为主导线截面积的50%，但不应小于16mm216.5金属部件与接地导线连接处应采用油漆或类似物加以防护，以防腐蚀。16.6机组接地端应用符号“”。17螺钉和接头
用于电气方面的螺钉和接头应符合GB4706.1中第28章的规定。18爬电距离、电气间隙和穿通绝缘距离肥电距离、电气间隙的穿通绝缘距离应符合GB4706.1中第29章的规定。19防锈
钢铁零件的防锈应符合GB4706.1中第31章的规定。20隔热、隔声材料
20.1机组隔热、隔声材料应具有自熄、无烟、无毒、无臭等性能。20.2隔热、隔声材料应可靠地固定。附加说明：
本标准由合肥通用机械研究所归口并负责起草。本标准主要起草人李玉华。
