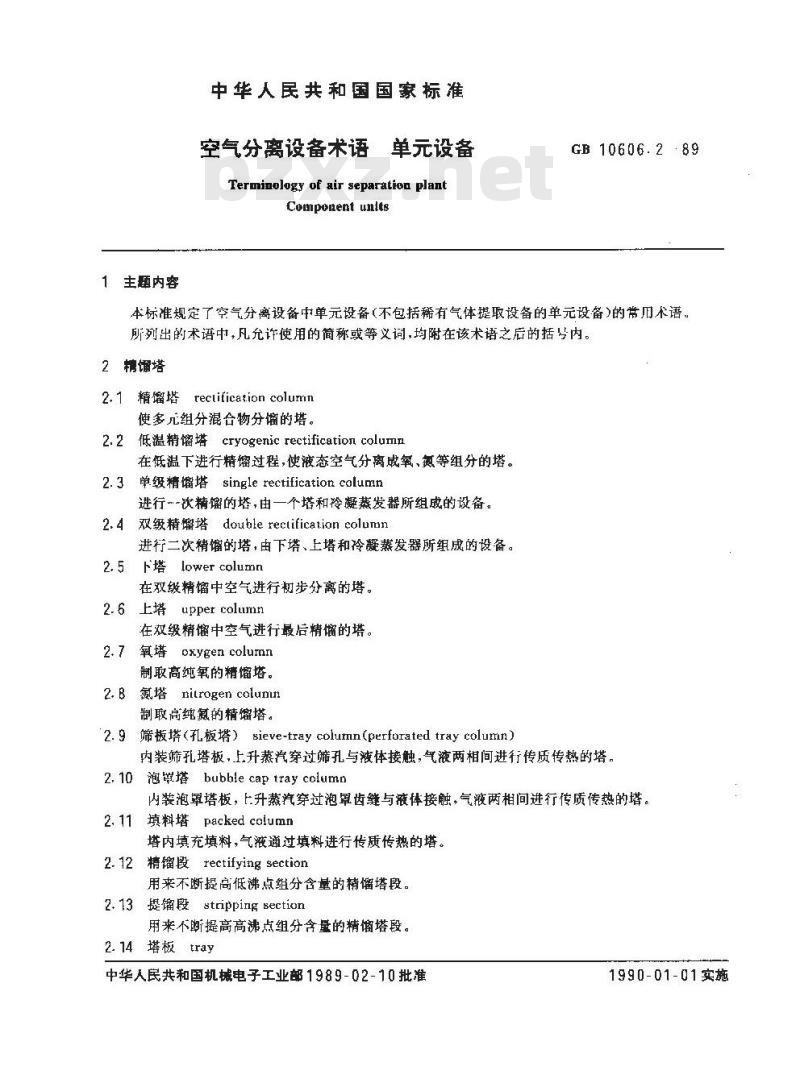

中华人民共和国国家标准
空气分离设备术语
单元设备
Terminology of air separation plantComponent units
GB 10606.2 89
本标准规定了空气分离设备中单元设备（不包括稀有气体提取设备的单元设备）的常术语。所列出的术语中,凡允许使用的简称或等义词,均附在该术语之后的括内。2精馏塔
2.1 精馏塔 rectification column使多亢组分混台物分馏的塔。
低温精馏塔cryogenic rectification column2.2
在低温下进行精馏过程，使液态空气分离成氧、氮等组分的塔。单级精馏塔singlerectificationcolumn2.3
进行~~次精馏的塔，由一个塔和冷凝蒸发器所组成的设备。双级精馏塔doublerectificationcolumn2.4
进行二次精馏的塔，由下塔、土塔和冷凝疑蒸发器所组成的设备。2.5
卜塔lowercolumn下载标准就来标准下载网
在双级精馏中空气进行初步分离的塔。2.6 上塔 upper column
在双级精馏中空气进行最后精馏的塔。2.7
氧塔oxygen colunn
制取高纯氧的精馏塔。
2, B氮塔 nitrogen column
制取高纯氮的精馏塔。
2.9筛板塔（孔板塔）sieve-tray column(perforated traycolumn）内装筛孔塔板，上升蒸汽穿过筛孔与液体接触，气液两相间进行传质传热的塔。2.10泡罩塔 bubble cap tray column内装泡罩塔板，上升蒸汽穿过泡罩齿缝与液体接触，气液两相间进行传质传热的塔。填料塔packedcolumn
塔内填充填料，气液通过填料进行传质传热的塔。2. 12 精馏段rectifying section用来不断提高低沸点组分含量的精馏塔段。2.13
提馏段stripping section
用来不断提高高沸点组分含量的精馅塔段。塔板tray
中华人民共和国机械电子工业部1989-02-10批准1990-01-01实施

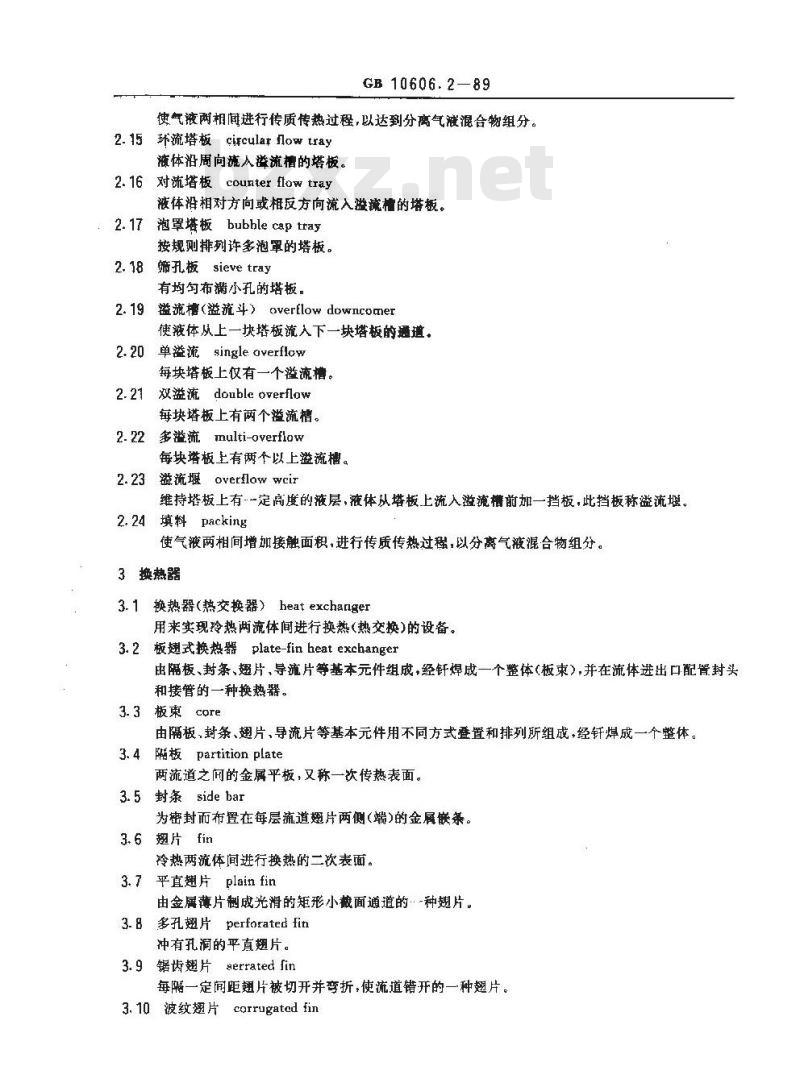

GB10606.2-89
使气液两相进行传质传热过程，以达到分离气减混合物组分。2.15环流塔板cixculat flow tray液体沿周向瘫人举流槽的塔板。counterflowtray
2.16对流塔板
液体沿相对方向或相反方向流入溢槽的塔板。泡罩塔板bubhlecap tray
按规则排列许多泡罩的塔板。
2.18筛孔板sieve tray
有均勾布满小孔的塔板。
2.19溢流檀（溢流斗）overelowdowncomer使液体从上一块塔板流人下一块塔板的通道。2.20单溢流single averflow
每块塔板上仅有一个溢流槽。
双溢流doubleoverflow
每块塔板上有两个溢流槽。
2.22多溢流 multi-overflow
每块塔板上有两个以上溢流槽。2.23溢流堰、overllow weir
维持塔板上有·一定高度的液层，液体从塔板上流人溢流槽前加一挡板，此挡板称溢流堰。2.24填料packing
使气液两相间增加接触面积，进行传质传热过强，以分离气液混合物组分。3换热器
3.1换热器（热交换器）heatexchanger用来实现玲热两流体间进行换热(热交换)的设备。3.2板翅式换热器plate-finheatexchanger由隔板、封条、翅片，导殖片等基本元件组成，经针焊成一个整体（板束），并在流体进出口配置封头和接管的一种换热器。
3.3板束 core
由隔板,封条、翅片、导流片等基本元件用不同方式叠置和排列所组成，经针焊成一个整体。3.4
隔板partitionplate
两流道之间的金属平板，又称一饮传热表面。3.5封条sidebar
为密封而布置在每层流道翅片两侧（端)的金属嵌条。3.6翅片fin
冷热两流体间进行换热的二次表面。3.7平直翅片plain fin
由金属薄片成光滑的矩形小截面通道的·-种翅片。3.8
多孔翅片perforatedfin
冲有孔润的平直翅片。
3.9锯齿翅片serrated fin
每隔一定间距翅片被切开并弯折，使流道错开的一种翅片。3.10波纹翅片carrugated fin
冲压波浪形的种翅片。

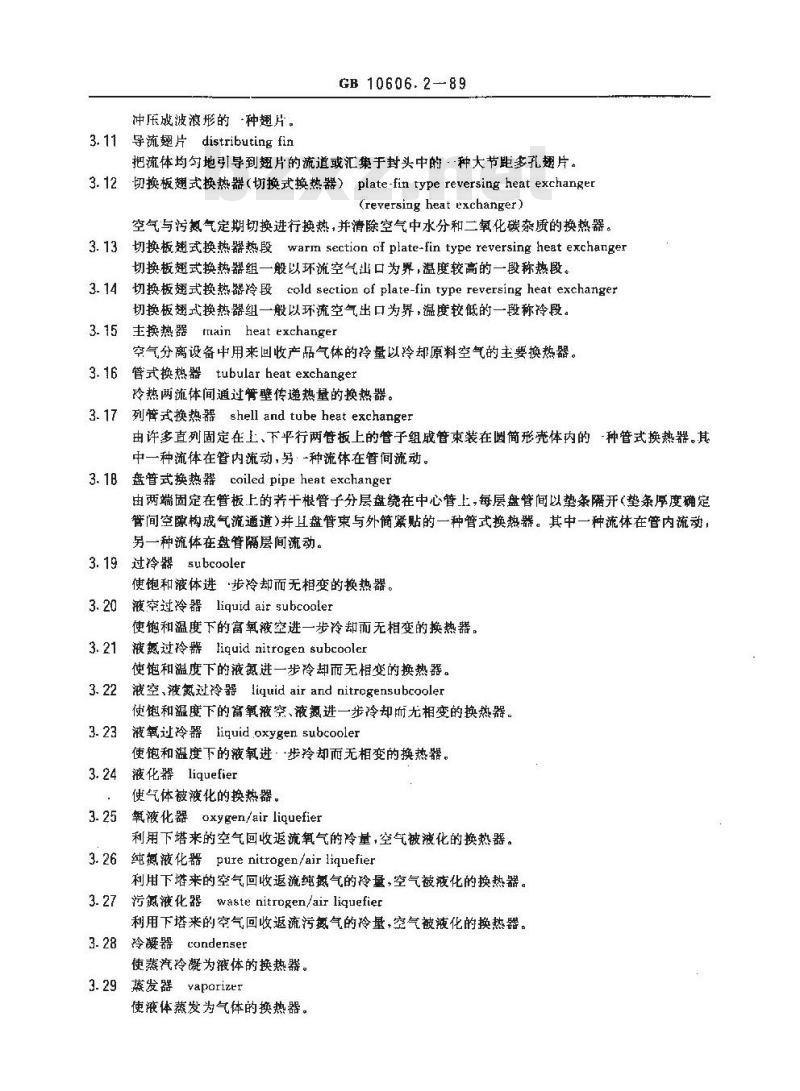

3.11 导流翅片 distributing finGB 10606.2--89
把流体均勾地引导到翅片的流道或汇集于封头中的·种大节距多孔翅片。3.12切换板翅翘式换热器（切换式换热器）plate-fintypereversingheatexchanger(reversing heat exchanger)
空气与污氮气定期切换进行换热，并清除空气中水分和二氧化碳杂质的换热器。3.13切换板翘式换热器热段warmsectionofplate-fintypereversingheatexchanger切换板翅式换热器组一般以环流空气出口为界，温度较高的一段称热段。3.14 切换板翅式换热器冷段 cold section of plate-fin type reversing heat exchanger切换板翅式换热器组一般以环流空气出口为界，温度较低的一段称冷段。3.15主换热器 triain heat exchanger空气分离设备中用来回收产品气体的冷量以冷却原料空气的主要换热器。3.16管式换热器tubularheatexchanger冷热两流体间通过臂壁传递热量的换热器。3.17列管式换热器shell and tubeheatexchanger由许多直列固定在上、下平行两管板上的管子组成管束装在圆简形壳体内的-种管式换热器。其中一种流体在管内流动，另·-种流体在管间流动。3.1B盘管式换热器coiledpipeheatexchanger由两端固定在管板上的荞干根管子分层盘绕在中心管上，每层盘管间以垫条隔开（垫条原度确定管间空隙构成气流通道）并且盘管束与外简紧贴的一种管式换热器。其中一种流体在管内流动，另一种流体在盘管隔层间流动。3.19 过冷器subcooler
使饱和液体进·步冷却而无相变的换热器。3.20 液牢过冷器liquid air subcoaler使饱和温度下的富氧液空进一步冷却而无相变的换热器。3.21液氮过冷器liquid nitrogen subcooler使饱和温度下的液氮进一步冷却而无相变的换热器。3. 22
液空，液氮过冷器liquid air and nitrogensubcooler使饱和温度下的富氧液空、液氮进一步冷却而尤相变的换热器。液氧过冷器liquid .oxygen subcooler使饱和温度下的液氧进：步冷却而无相变的换热器。3.24液化器liquefier
使气体被液化的换热器。
3.25氧液化器oxygen/airliquefier利用下塔来的空气回收返流氧气的冷量，空气被液化的换热器。3.26纯氨液化器purenitrogen/airliquefier利用下塔来的空气回收返流纯氮气的冷量，空气被液化的换热器。3.27 污氮液化器waste nitrogen/air liquefier利用下塔来的空气回收返流污氮气的冷量，空气被液化的换热器。玲凝器condenser
使蒸汽冷凝为液体的换热器。
蒸发器vaparizer
使液体蒸发为气体的换热器。

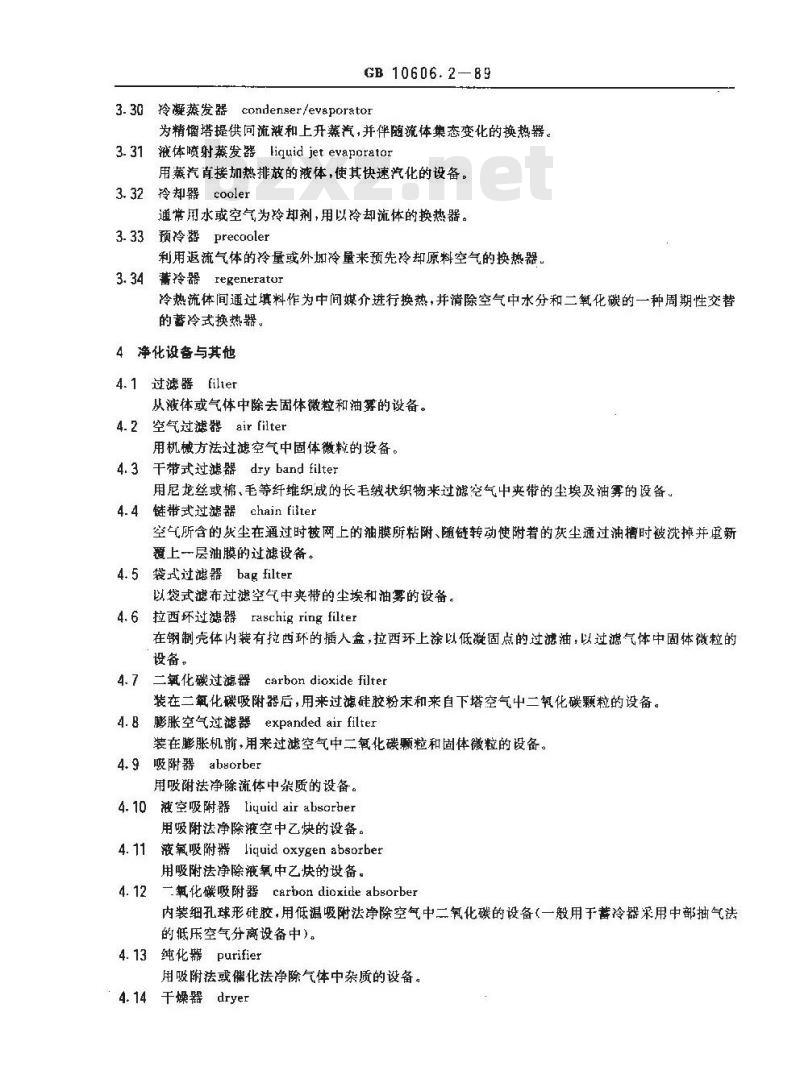

GB 10606.2—89
3.30冷凝蒸发器condenser/evsporator为精馏塔提供向流液和上开蒸汽，并伴随流体集态变化的换热器。3.31
液体喷射蒸发器liquid jet evaporatar用蒸汽首接加热排放的液体，使其快速汽化的设备。3.32冷却器cooler
通常用水或空气为冷却剂，用以冷却流体的换热器。3.33预冷器Precooler
利用返流气体的冷量或外加冷量来预先冷却原料空气的换热器3.34蓄冷器regenerator
冷热流体间通过填料作为中间媒介进行换热，并清除空气中水分和二氧化碳的一种周期性交替的蓄冷式换热器。
4净化设备与其他
4.1 过滤器 filter
从液体或气体中除去固体微粒和油雾的设备。4.2空气过滤器airfilter
用机械方法过滤空气中固体微粒的设备。4.3干带式过滤器drybandfilter用尼龙丝或棉、毛等纤维织成的长毛绒状织物来过滤空气中夹带的尘埃及油雾的设备。4.4链带式过滤器chain fiter
空气所含的灰尘在通过时被网上的油膜所粘附、随链转动使附着的灰尘通过油槽时被洗掉并重新覆上一层油膜的过滤设备。
4.5袋式过滤器bagfilter
以袋式滤布过滤空气中夹带的尘埃和油雾的设备。4.6拉西环过滤器rachigringfilter在钢制壳体内装有拉西环的插人盒，拉西环上涂以低避固点的过滤油，以过滤气体中固体微粒的设备。
4.7二氧化碳过滤器
carbon dioxidefilter
装在二氧化碳吸附器后，用来过滤硅胶粉末和来自下塔空气中二氧化碳颗粒的设备。4.8膨胀空气过滤器expandedairfilter装在膨胀机前，用来过滤空气中二氨化碳颗粒和固体微粒的设备。4.9 吸附器 absorber
用吸附法净除流体中杂质的设备。4. 10 液空吸附器liquid air absarber用吸附法净除液空中乙快的设备。4. 11
液氧吸附器liquidoxygenabsorber用吸附法净除液氧中乙炔的设备。4. 12 一氧化碳吸附器 carbon dioxitde absorber内装细孔球形硅胶，用低温吸附法净除空气中二氧化碳的设备（一般用于蓄冷器采用中部抽气法的低压空气分离设备中)。
4.13纯化器purifier
用吸附法或催化法净除气体中杂质的设备。4.14千燥器dryer

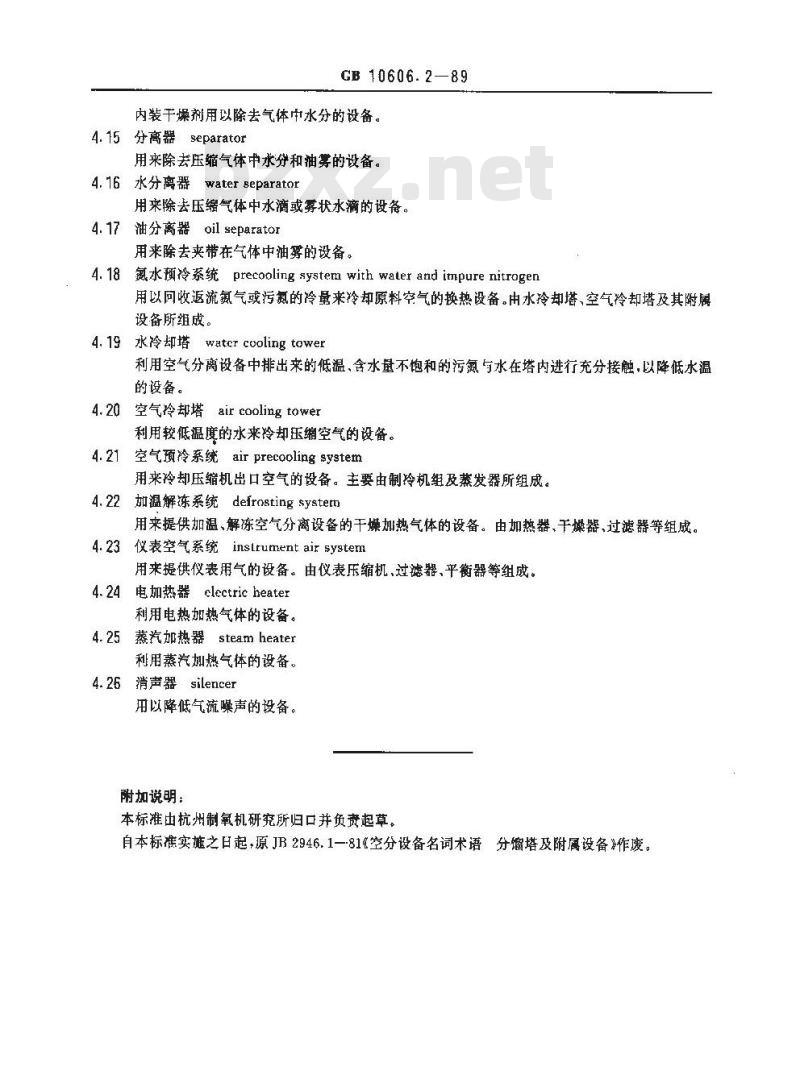

GB10606.2—89
内装干燥剂用以除去气体中水分的设备。4.15分离器separator
用来除去压缩气体中水分和油雾的设备。4.16水分离器waterseparator
用来除去压缩气体中水滴或雾状水滴的设备。4.17油分离器oil separator
用来除去夹带在气体中油雾的设备。4.18氮水预冷系统precoolingsystemwithwateranditnpurenitrogen用以回收返流氮气或污氮的冷量来冷却原料空气的换热设备。由水冷却塔，空气冷却塔及其附属设备所组成。
4.19水冷却塔watcr cooling tower利用空气分离设备中排出来的低温，含水量不饱和的污氮与水在塔内进行充分接触，以降低水温的设备。
4.20空气冷却塔aircoolingtower利用较低温度的水来冷却压缩空气的设备。4.21空气预冷系统air precooling system用来冷却压缩机出口空气的设备。主要由制冷机组及蒸发器所组成。4.22加温解冻系统deirostingsystetm用来提供加温、解冻空气分离设备的干爆加热气体的设备。由加热器、干燥器、过滤器等组成。4.23仪表空气系统inslrumentairsystem用来提供仪表用气的设备。由仪表压缩机，过滤器、平衡器等组成。4.24电加热器electricheater
利用电热加热气体的设备。
4.25蒸汽加热器steamheater
利用蒸汽加热气体的设备。
4.26 消声器silencer
用以降低气流噪声的设备。
附加说明：
本标准由杭州制氧机研究所归口并负责起草。自本标准实施之日起，原JB2946.1—81《空分设备名词术语分馏塔及附属设备》作废。
