【国家标准(GB)】 空气分离设备术语 低温液体泵

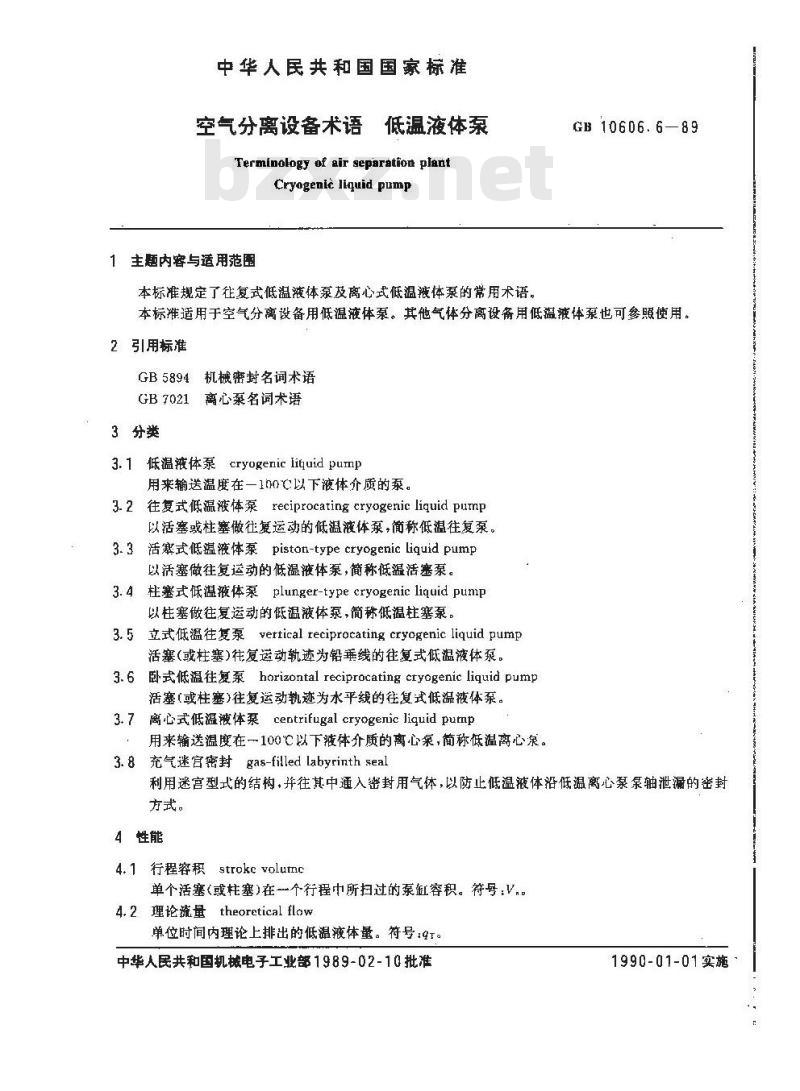

中华人民共和国国家标准
空气分离设备术语
低温液体泵
Terminology of air separation plantCryogenic liquid pump
1主题内容与适用范围
本标准规定了征复式低温液体泵及离心式低温液体泵的常用术语，GB 10606.6—89
本标准适用于空气分离设备用低温液体泵。其他气体分离设备用低温液体泵也可参照使用。2引用标准
GB5894机械密封名词术语
GB7021
离心泵名词术语
3分类
3.1低温液体泵cryogenic liquidpump用来输送温度在一1n0以下液体介质的泵，3.2
往复式低温液体泵reciprocatingcryogenic liquidpump以活塞或柱塞做往复运动的低温液体泵，简称低温往复泵。3.3活塞式低温液体泵piston-type cryogenic liquid pump以活塞做往复运动的低温液体泵，简称低温活塞泵。3. 4柱塞式低温液体泵plunger-type cryogenie liquid pump以柱塞做往复运动的低温液体泵，简称低温柱塞泵。3.51
立式低温往复泵vertical reciprocating cryogenic liquid pump活塞（或柱塞）往复送动轨迹为铅垂线的往复式低温液体泵。3.6免费标准bzxz.net
卧式低温往复泵 horizontal reciprocating cryogenic liquid pump活塞（或柱塞）往复运动轨迹为水平线的往复式低温液体泵。3.7离心式低温液体泵centrifugal cryogenic liquid pump用来输送温度在一100℃以下液体介质的离心泵，简称低温离心泵。3. 8充气迷宫密封gas-filled labyrinth seal利用迷宫型式的结构，并往其中通入密封用气体，以防止低温液体沿低温离心泵泵轴泄漏的密封方式。
4性能
4.1行程容积stroke volutnc
单个活塞(或柱塞)在一个行程中所扫过的泵缸容积。符号:V.。4.2理论流量theoreticalflow
单位时间内理论上排出的低温液体量。符号：47。中华人民共和国机械电子工业部1989-02-10批准1990-01-01实施
GB10606.6—89

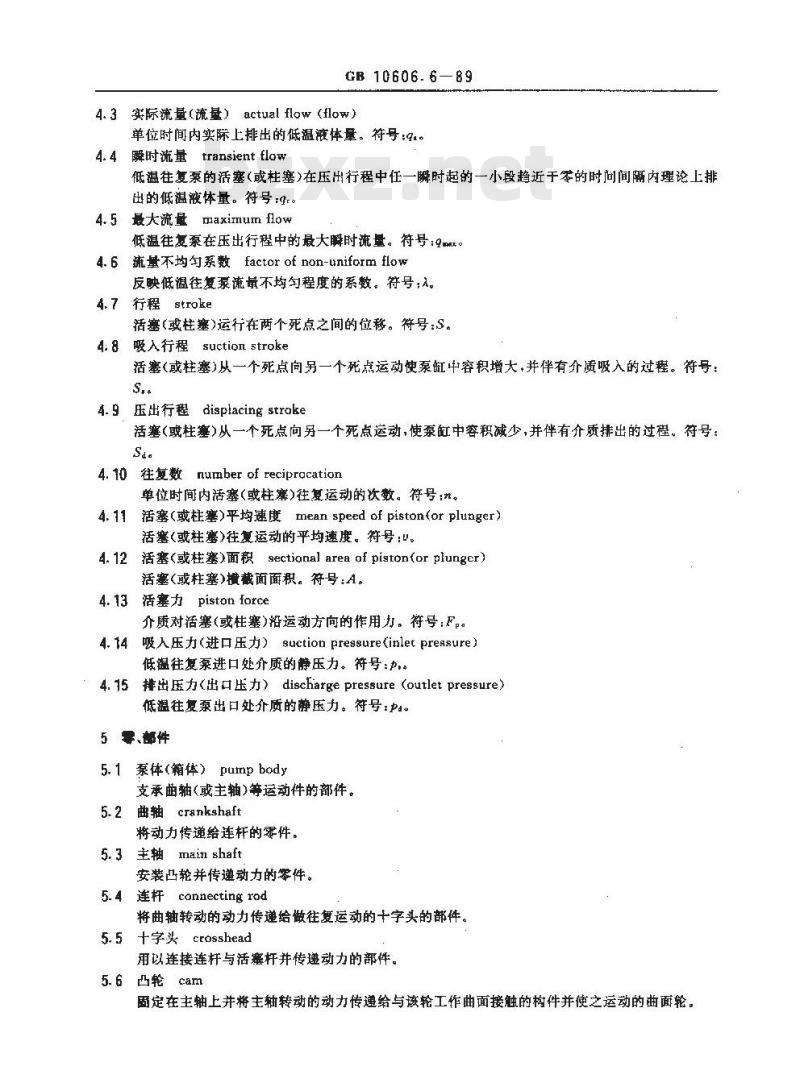

4.3实际流量（流量）actualflow（flow）单位时间内实际上排出的低温液体量。符号：94.4瞬时流量transient flow
低温往复泵的活塞(或柱塞)在压出行程中任一瞬时起的一小段趋近于零的时间间隔内理论上排出的低温液体量。符号：4。
4.5最大流量maximum flow
低温往复泵在压出行程中的最大麟时流量。符号：9mx。4. 6流量不均句系数 factor of non-uniform flow反映低温往复泵流量不均勾程度的系数。符号；入。4.7
行程stroke
活塞(或柱塞)运行在两个死点之间的位移。符号：S。4:8吸入行程suction stroke
活塞（或柱塞）从一个死点向另一个死点运动使泵缸中容积增大，并伴有介质吸入的过程。符号：S.
4.9 压出行程 displacing stroke活塞(或柱塞)从一个死点向另一个死点运动，使泵缸中容积减少，并伴有介质排出的过程。符号：S&.
4. 10 往复数 number of recipracation单位时间内活塞(或柱塞)往复运动的次数。符号：n。4.11活塞(或柱塞)平均速度mean speed of piston(or plunger）活塞(或柱塞)往复运动的平均速度。符号：\。4. 12活塞(或柱塞)面积gectianal area af piston(or plungcr)活塞(或柱塞)横截面面积。符号：A。4. 13 活塞力 piston force
介质对活塞(或柱塞)沿运动方向的作用力。符号：F。。吸人压力(进口压力）suction pressure(inlet pressure)4.14
低温往复泵进口处介质的静压力。符号：力。。排出压力(出口压力)discharge pressure (outlet pressure)4. 15
低温往复泵出口处介质的静压力。符号：P。5 零、部件
泵体（箱体）pumpbody
支承曲轴(或主轴)等运动件的部件。5.2
曲轴crankshaft
将动力传递给连杆的零件。
主轴main shaft
安装凸轮并传遵动力的零件。
5.4 连杆 connecting rod
将曲轴转动的动力传递给做往复运动的十字头的部件。5.5十字头crosshead
用以连接连杆与活塞杆并传递动力的部件。5.60
凸轮cam

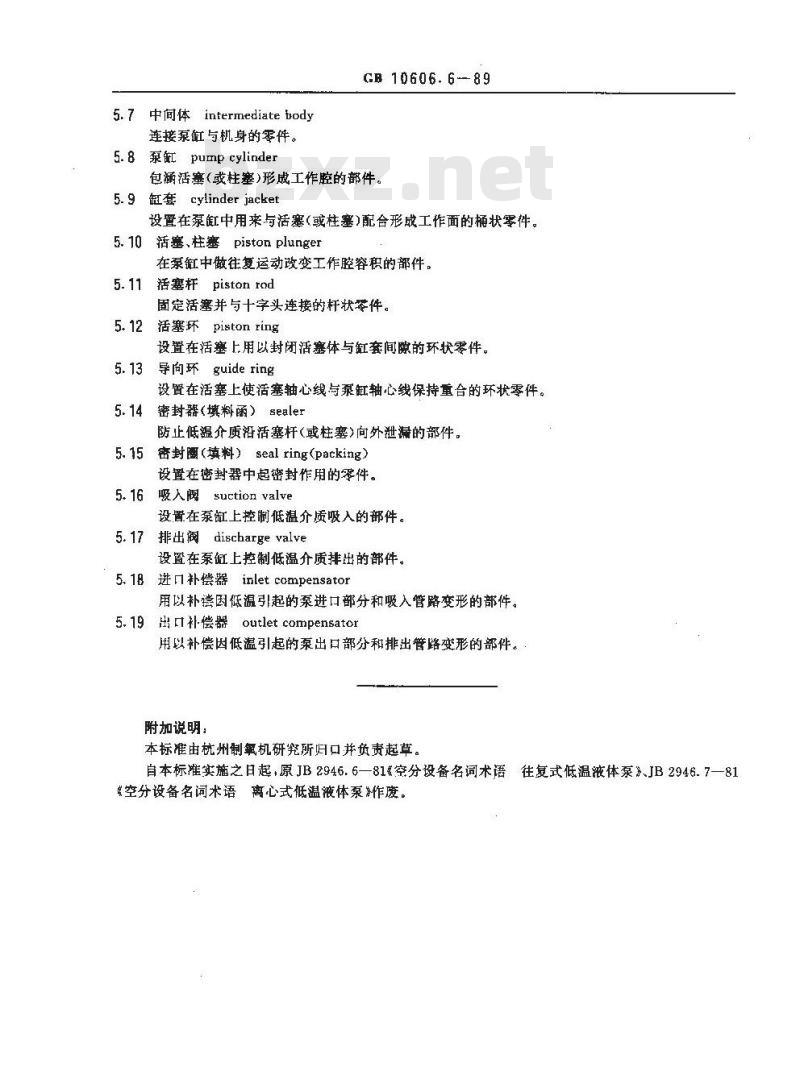

固定在主轴上并将主轴转动的动力传逆给与该轮工作曲面接触的构件并使之运动的曲面轮。5.7 中间体 intermediate body连接泵缸与机身的零件。
5.8泵红pump cylinder
GB 10606.6--89
包涵活塞(或柱塞)形成工作腔的部件。缸套cylinder jacket
设置在泵缸中用来与活塞(或柱塞)配合形成工作面的状零件。5.10活塞、柱塞pistonplunger
在泵缸中做往复运动改变工作腔容积的部件。5.11
活塞杆piston rod
固定活塞并与十字头连接的杆状零件。5.12
活塞环piston ring
设置在活塞上用以封闭活塞体与缸间隙的环状零件。导向环guide ring
设置在活塞上使活塞轴心线与泵缸轴心线保持重合的环状零件。5.14
密封器（填料雨）sealer
防止低温介质沿活塞杆(或柱塞）向外泄漏的部件。密封圈（填料）sealring(packing）5.15
设置在密封器中起密封作用的零件。5.16吸入阀suction valve
设置在泵缸上控制低温介质吸入的部件。5.17排出阀discharge valve
设置在泵缸上控制低温介质排出的部件。5.18进口补偿器inletcompensator用以补偿因低温引起的泵进口部分和吸入管路变形的部件。5.19出口补偿器outlet compensator用以补偿因低溢引起的泵出口部分和排出管路变形的部件。附加说明：
本标准由杭州制氧机研究所归口并负责起草，自本标准实施之日起，原JB2946.6—81&空分设备名词术语往复式低温液体泵》JB2946.7—81空分设备名词术语离心式低温液体泵》作废。
