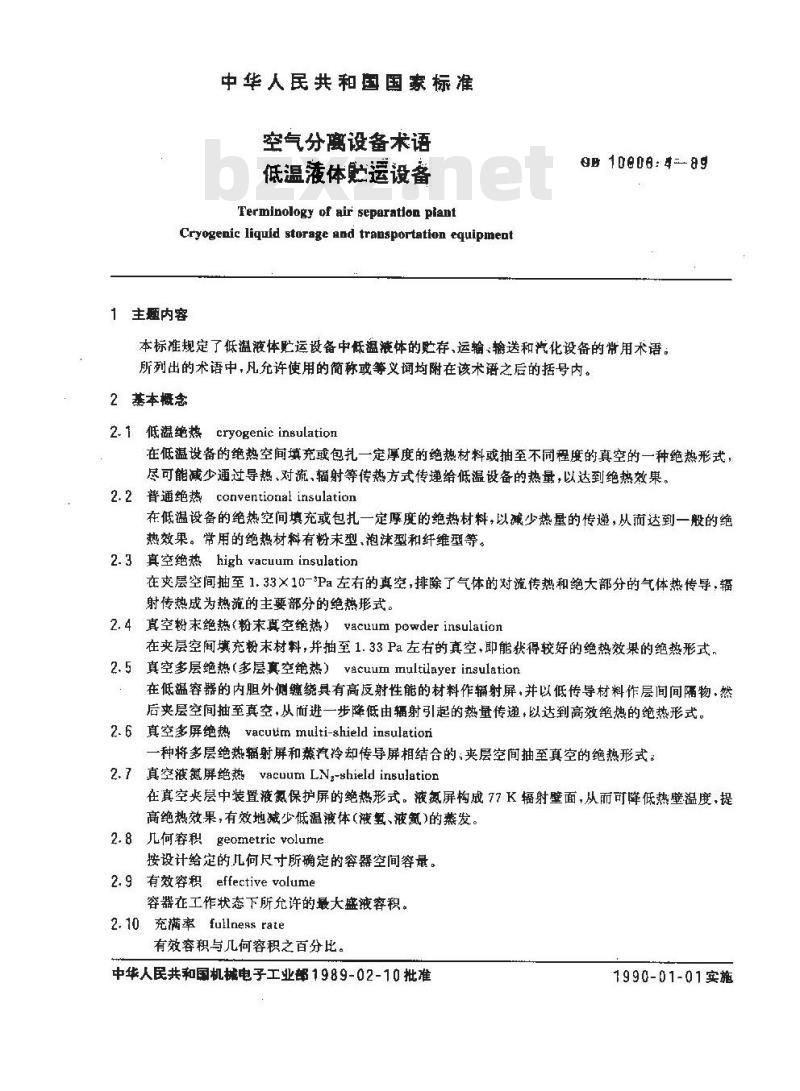

中华人民共和国国家标准
空气分离设备术语
低温液体贴运设备
Terminology of air separatlon piantCryogenic liquid storage and transportation equipment1主题内客
98 10009: 4--89
本标准规定了低温液体贮运设备中低温液体的贮存、运输、输送和汽化设备的常用术语。所列出的术语中，凡允许使用的简称或等义调均附在该术语之后的括号内。2基本概念
2.1低溢绝热cryogenic inBulation在低温设备的绝热空间填充或包扎一定厚度的绝热材料或抽至不同程度的真空的一种绝热形式，尽可能减少通过导热、对流、辐射等传热方式传递给低温设备的热量，以达到绝热效果。2.2普通绝热conventionalinsulation在低温设备的绝热空间填充或包扎一定厚度的绝热材料，以减少热量的传递，从而达到一般的绝热效果。常用的绝热材料有粉末型，泡沫型和纤维型等。2.3真空绝热high vacuum insulation在爽层空间抽至1.33×10-?Pa左右的真空，排除了气体的对流传热和绝大部分的气体热传导，辐射传热成为热流的主要部分的绝热形式。2.4真空粉末绝热（粉未真空绝热）vacuumpowderinsulatian在层空间填充粉末材料，并抽至1.33Pa左右的真空，即能获得较好的绝热效果的绝热形式，2.5真空多层绝热（多层真空绝热）vacuummultilayerinsulation在低温容器的内胆外侧缠绕具有高反射性能的材料作辐射屏·并以低传导材料作层间间隔物，然后夹层空间抽至真空，从而进一步降低由辐射引起的热量传递，以达到高效绝热的绝热形式。2.6真空多屏绝热 vacuttm multi-shield insulationi一种将多层绝热辐射屏和蒸汽冷却传导屏相结合的：夹层空间抽至真空的绝热形式：2.7真空液氮屏绝热vacuum LN,-shield insulation在真空央层中装置液氮保护屏的绝热形式。液氮屏构成77K辐射壁面，从而可降低热壁温度.提高绝热效果，有效地减少低温液体（液氢、液氮)的蒸发。2.8几何容geometricvolume
按设计给定的儿何尺寸所确定的容器空间容量。2.9有效容积effectivevolume
容器在工作状态下所允许的最大盛液容积。2.10充满率fullnessrate
有效容积与几何容积之百分比。中华人民共和国机械电子工业部1989-02-10批准1990-01-01实施
GB 10606.4--- 89

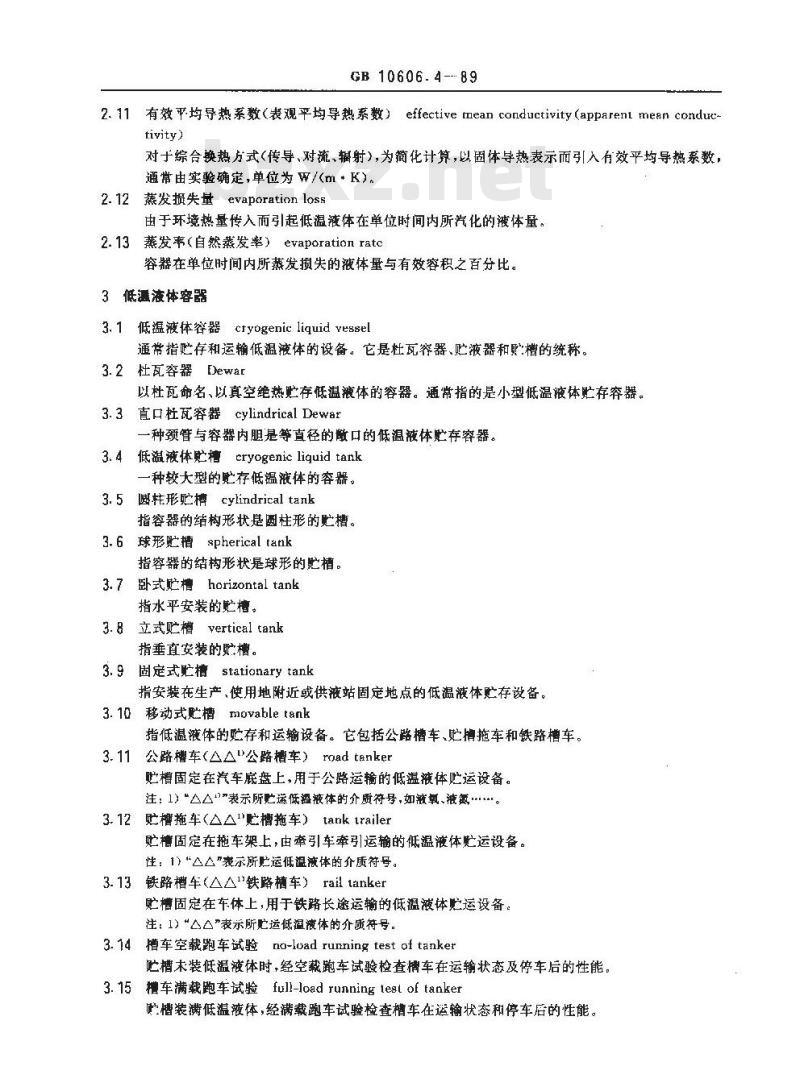

2.11有效平均导热系数（表观平均导热系数）effectivemeanconductivity（apparenimeanconductivity)
对于综合换热方式(传导、对流、辑射)，为简化计算，以固体导热表示而引入有效平均导热系数，通常由实验确定,单位为 W/(m*K)。2.12蒸发损失量evaporatinnloss由于环境热量传入而引起低温液体在单位时间内所汽化的液体量。2.13蒸发率（自然蒸发率）evaporation ratc容器在单位时间内所蒸发损失的液体量与有效容积之百分比。3低温液体容器
3.1低温液体容器cryogenic liquid vessel通常指贮存和运输低温液体的设备。它是杜瓦容器、贮液器和槽的统称。3.2杜瓦容器Dewar
以杜瓦命名、以真空绝热贮存低温液体的容器。通常指的是小型低温液体贮存穿器。3.3直口杜瓦容器cylindricalDewar一种颈管与容器内胆是等直径的口的低温液体贮存容器。3.4
低温液体贮槽cryogenic liquid tank一种较大型的贮存低温液体的容器。3.5圆柱形贮樽cylindrical tank指容器的结构形状是圆柱形的贮槽。3.6
球形贮槽spherical tank
指容器的结构形状是球形的贮槽。3.7
卧式贮槽 horizontal tank
指水平安装的贮槽。
3.8立式贮槽vertical tank
指垂直安装的贮槽。
3.9固定式槽stationarytank
指安装在生产、使用地附近或供液站固定地点的低温液体贮存设备。3.10移动式贮槽movable tank
指低温液体的贮存和运输设备。它包括公路槽车、贮撸拖车和铁路槽车。3.11公路槽车（△△\公路槽车）roadtanker贮槽固定在汽车底盘上，用于公路运输的低温液体贮运设备。注：1）“△△”表示所贮运低温液体的介质符号,如液氧、液鼠*。3.12槽拖车（△△槽拖车）tanktrailer贮槽固定在拖车架上，由牵引车牵引运输的低温液体贮运设备。性：1）“△△\表示所运低温减体的介质符号。3.13铁路槽车（△△1铁路槽车）railtanker贮槽固定在车体上，用于铁路长途运输的低温液体贮运设备。注：1）“△△”表示所贮运低温液体的介质符号。3. 14 槽车空载跑车试验no-load running test of tanker贮槽末装低温液体时，经空载跑车试验检查槽车在运输状态及停车后的性能。3.15槽车满载跑车试验full-loadrunningestoftanker贮槽装满低温液体，经满载跑车试验检查槽车在运输状态和停车后的性能。4汽化设备

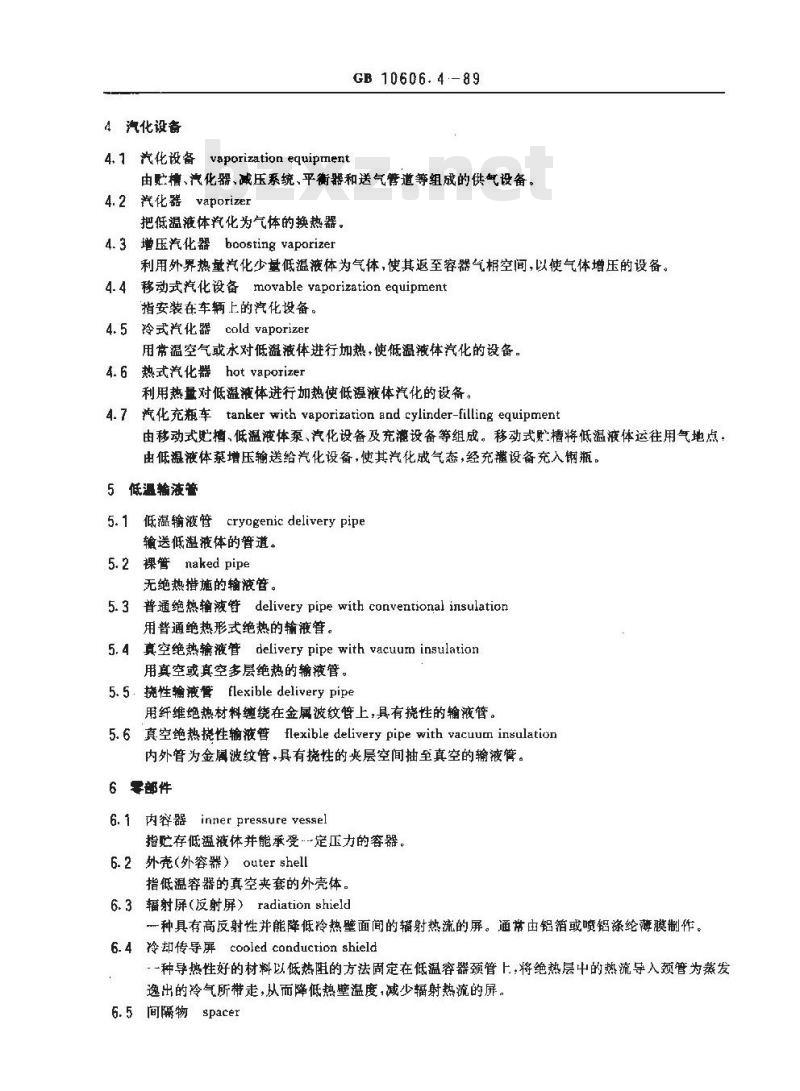

4.1 汽化设备vaporization equipmentGB 10606.4·-89
由贮槽、汽化器、减压系统、平衡器和送气管道等组成的供气设备。4.2汽化器vaporizer
把低温液体汽化为气体的换热器。4.3增压汽化器boostingvaporizer利用外界热量汽化少量低温液体为气体，使其返至容器气空间，以使气体增压的设备。4.4移动式汽化设备 movable vaporization equipment指安装在车辆上的汽化设备。
4.5冷式汽化器coldvaporizer
用带温空气或水对低激波体进行加热，使低温滤体汽化的设备。4.6热式汽化器hot vaporizer
利用热量对低溢液体进行加热使低温液体汽化的设备。汽化充瓶车tanker with vaporization and cylinder-filling equipment4.7
由移动式贮摘、低温液体泵、汽化设备及充灌设备等组成。移动式购槽将低温液体运往用气地点。由低温液体泵增压输送给汽化设备，使其汽化成气态，经充灌设备充入钢瓶。5低温输液管www.bzxz.net
cryogenic deliverypipe
低温输液管
输送低温液体的管道。
5.2裸管naked pipe
无绝热措施的输液管。
5.3普通绝热输液管delivery pipe with conventional insulation用普通绝热形式绝热的输液管。5.4 真空绝热输液管delivery pipe with vacuum insulation用真空或真空多层绝热的输液管。5.5.揽性输液管flexibledelivery pipe用纤维绝热材料缠绕在金属波被纹管上，具有挠性的输液管。5.6真空绝热挑性输液管flexibledeliverypipewithvacuum insulation内外管为金属波纹管，具有挠性的夹层空间抽至真空的输液管。6零部件
6.1内容器innerpressurevessel指贮存低温液体并能承受定压力的容器。6.2外壳（外容器）outershell
指低温容器的真空夹套的外壳体。6.3辐射屏（反射屏）radiation shield一种具有高反射性并能降低冷热壁面间的辑射热流的屏。通带由铝箔或喷铝涤纶薄膜制作。6.4冷却传导屏cooled conduction shield--种导热性好的材料以低热阻的方法固定在低温容器颈管上，将绝热层中的热流导入颈管为蒸发逸出的冷气所带走，从而降低热壁温度，减少辐射热流的屏。6.5间隔物spacer
GB10606.4—89

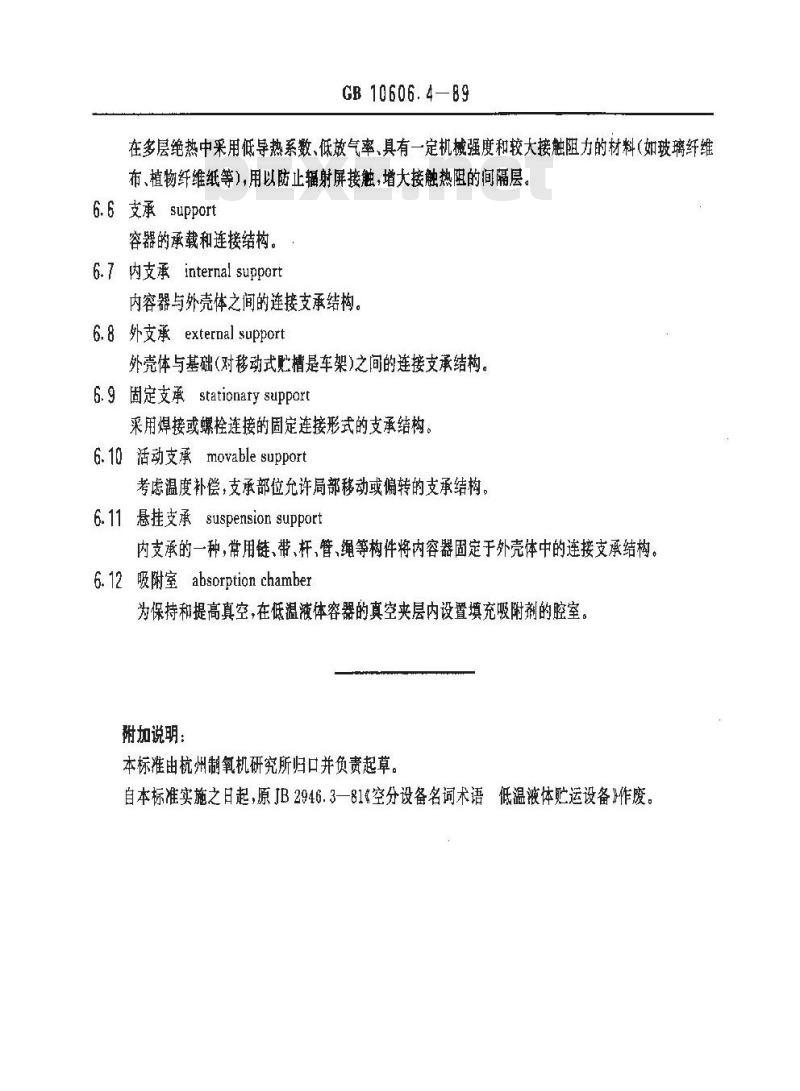

在多层绝热中采用低导热系数、低放气率、具有一定机械强度和较大接触阻力的材料（如玻璃纤维布、植物纤维纸等),用以防止辐射屏接触，增大接触热阻的间隔层6.6支承support
容器的承载和连接结构。
6.7内支承internal support
内容器与外壳体之间的连接支承结构6.8外支承external support
外壳体与基础(对移动式贮槽是车架)之间的连接支承结构6.9固定支承stationary support采用焊接或螺栓连接的固定连接形式的支承结构。6.10 活动支承movable support考虑温度补偿，支承部位允许局部移动或偏转的支承结构6.11 悬挂支承 suspension support内支承的一种，常用链、带、杆，管，绳等构件将内容器固定于外壳体中的连接支承结构，6.12吸附室absorption chamber为保持和提高真空，在低温液体容器的真空夹层内设置填充吸附剂的腔室。附加说明：
本标准由杭州制氧机研究所归口并负责起草。自本标准实施之日起，原IB2946.3—81空分设备名词术语低温液体贮运设备》作废
