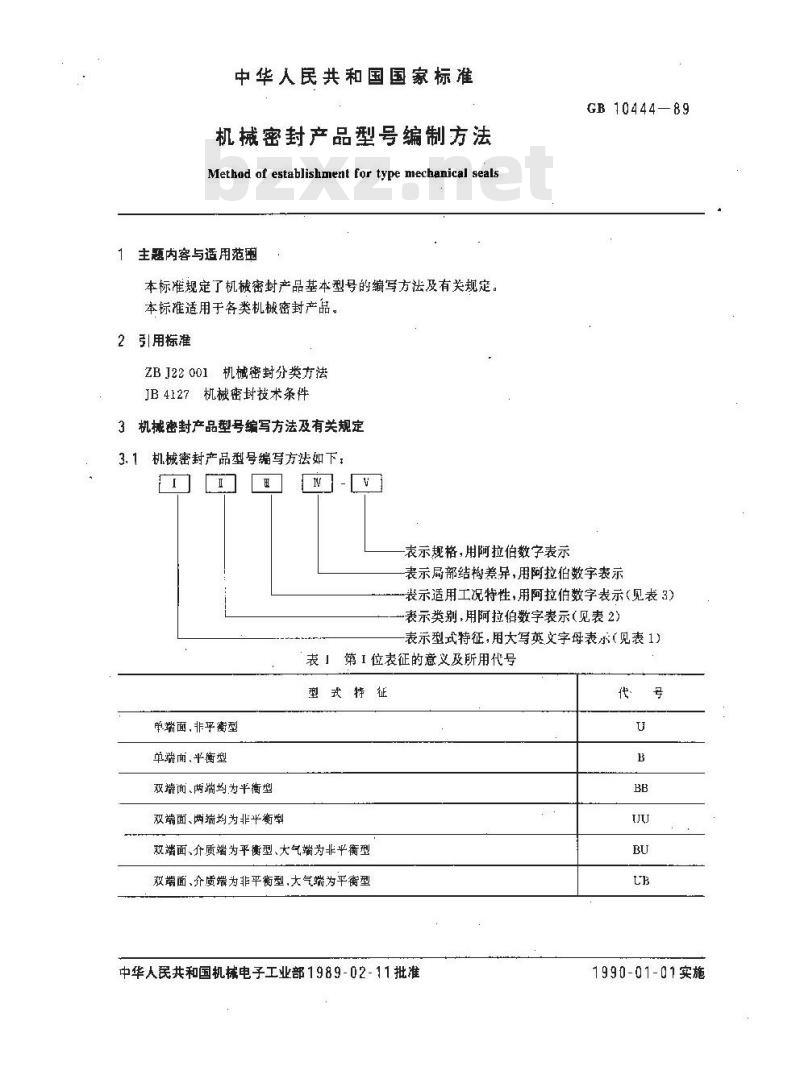

中华人民共和国国家标准
机械密封产品型号编制方法
Method of establishment for type mechanical seals1主题内容与适用范函
本标准规定了机械密封产品基本型号的编写方法及有关规定。本标准适用于各类机械密封产品。2引用标准
ZBJ22001机械密封分类方法
JB4127机械密封技术条件
3机械密封产品型号编写方法及有关规定3. 1机械密封产品型号编写方法如下，NV
表示规格，用阿拉伯数字表示
GB10444—89
表示局部结构差异，用阿拉伯数宇表示表示适用工况特性，用阿拉伯数字表示（见表3)-表示类别，用阿拉伯数字表示（见表2）表示型式特征，用大写英文字母表示（见表1）表」第I位表征的意义及所用代号型式特征
单端面，非乎衡型
单端面、平衡型
双端面、两端均为平衡型
双端面、两端均为非半衡型
双端面、介质端为平衡型、大气端为非平衡型双端面、介质端为非平衡型,大气端为平衡型中华人民共和国机株电子工业部1989-02-11批准代号
1990-01-01实施
GB 10444—89

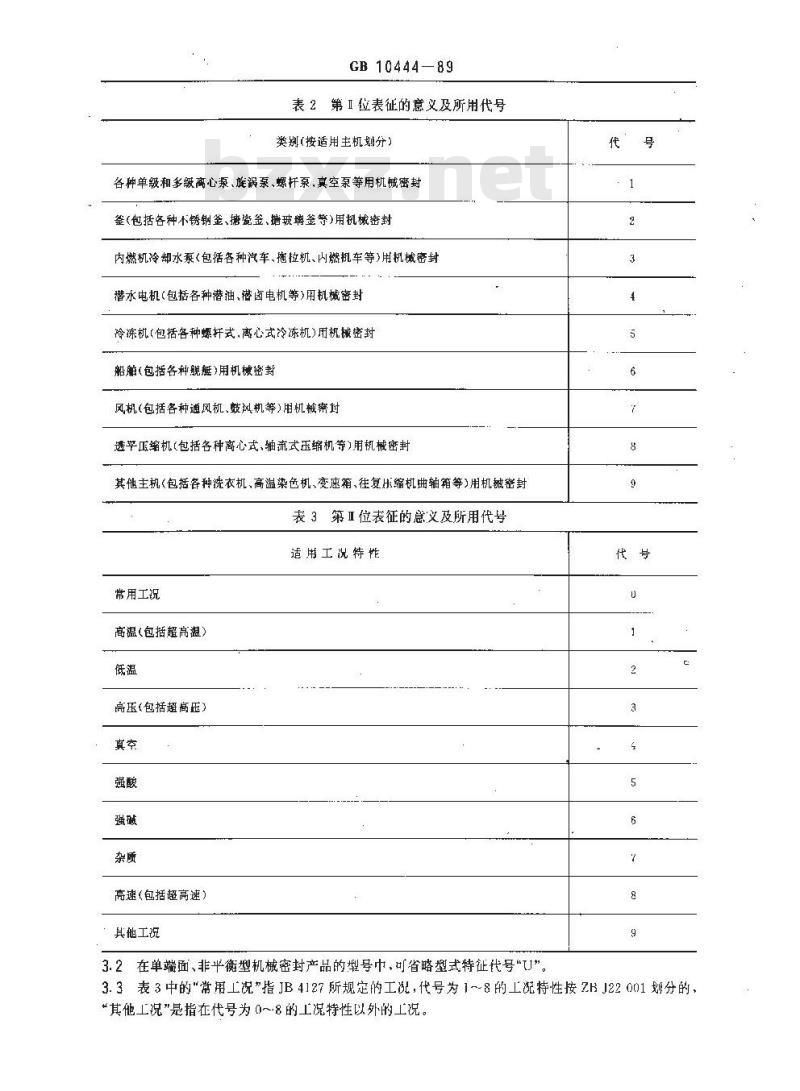

表2第I位表征的意义及所用代号类别(按适用主机划分)
各种单级和多级离心泵、旋涡泵、螺杆泵，真空泵等用机械密封签(包括各种不锈钢签、携瓷签、槽玻璃签等）用机械密封内燃机冷却水泵(包括各种汽车、拖拉机、内燃机车等)用机械密封潜水电机(包括各种潜油、卤电机等)用机械密封冷冻机（包括各种螺扦式.离心式冷冻机)用机械密封船(包括各种舰艇)用机械密封
风机(包括各种通风机、鼓风机等)用机械窜封透平压缩机（包括各种离心式轴流式玉缩机等)用机械密封其他主机(包括各种洗衣机、高温染色机、变速箱、往复压缩机曲轴箱等)用机械密封表3第Ⅱ位表征的意义及所用代号适用工况特性
常用工况
高温（包括超高）
高压(包括超高压)
高速（包括超高速）Www.bzxZ.net
其他工说
3.2在单端面、非平衡型机械密封产品的型号巾，可省略型式特征代号\J”代
代号國

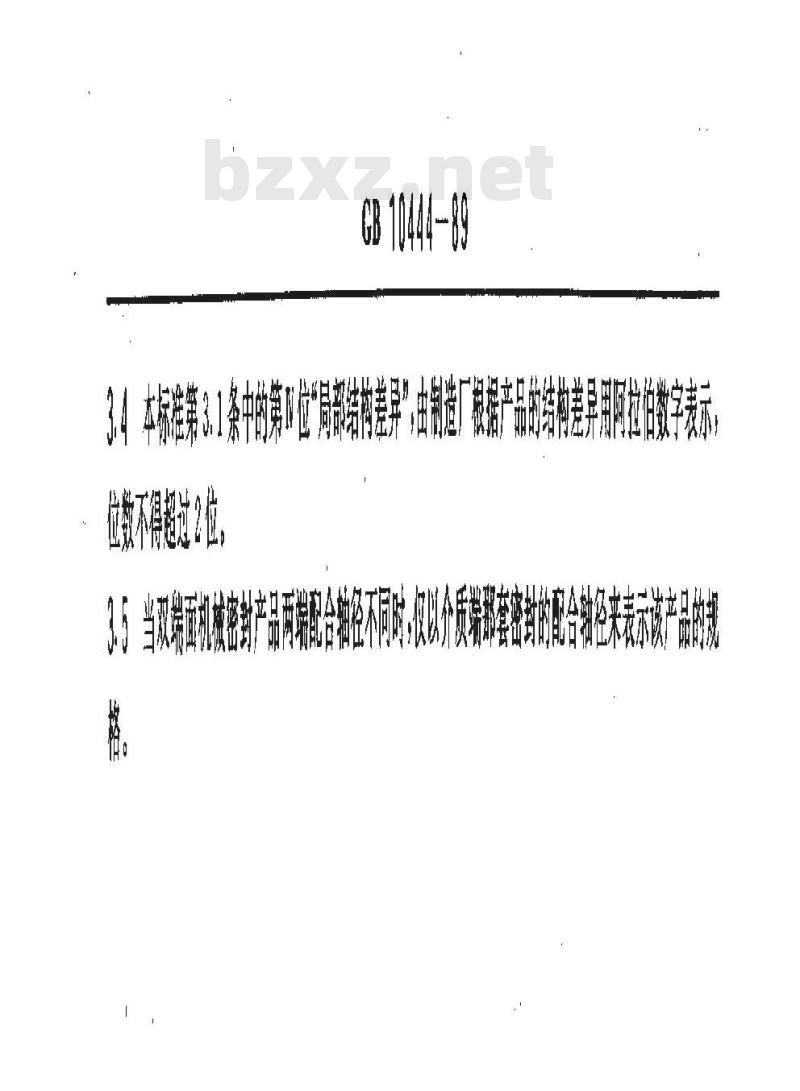

3.3表3中的\常用上况”指JB4127所规定的工记，代号为1~8的上记特性按ZBJ22001划分的，“其他上况”是指在代号为0～8的工况特性以外的上说。3.4本标准第3条中的第部结构差异制造根据产品的结构差异用阿拉数字表位效不得超过位。
3.5当双端面机械密封产品两端配合轴径不同的配合轴径来表示该产品的
A1 104-45或U104-45
GB10444-89
附录A

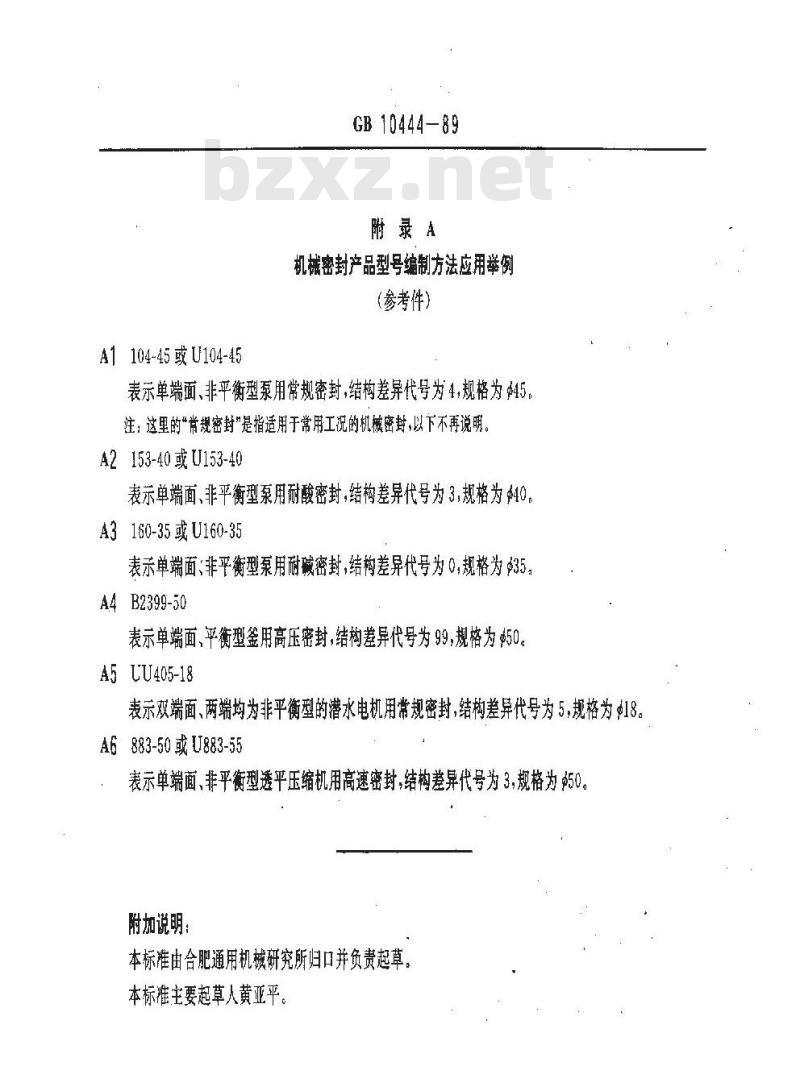

机械密封产品型号编制方法应用举例（参考件）
表示单端面、非平衡型泵用常规密封，结构差异代号为4,规格为45。注：这里的常规密封”是指适用于常用工况的机械密封，以下不再说明，A2153-40或U153-40
表示单端面、非平衡型泵用耐酸密封，结构差异代号为3，规格为40。A3160-35或U160-35
表示单端面、非平衡型泵用耐碱密封，结构差异代号为0,规格为35。A4B2399-50
表示单端面，平衡型釜用高压密封，结构差异代号为99，规格为$50。A5LU405-18
表示双端面、两端均为非平衡型的潜水电机用常规密封，结构差异代号为5，规格为18A6 883-50或U883-55
表示单端面、非平衡型透平压缩机用高速密封，结构差异代号为3，规格为50。附加说明：
本标准由合肥通用机械研究所归口并负责起草。本标准主要起草人黄亚平。
