【国家标准(GB)】 纺织机械与附件 精纺、粗纺梳毛机锡林宽度和针布宽度

GB/T 10097—2003

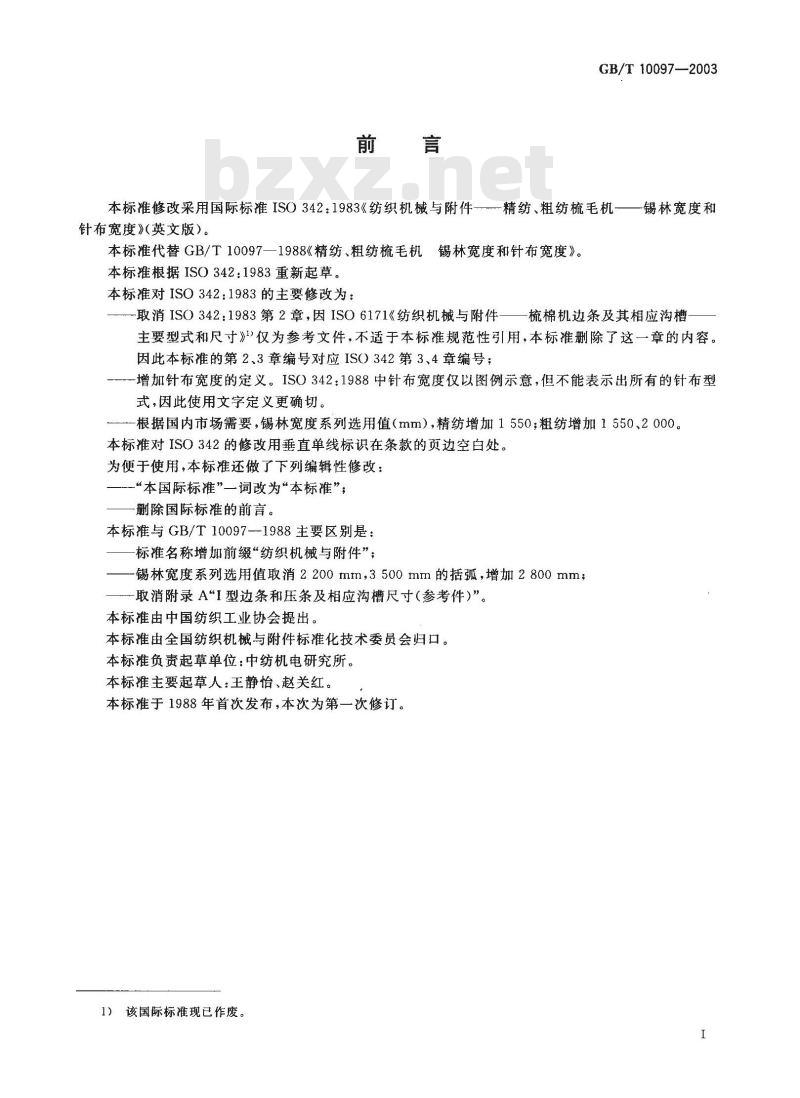

本标准修改采用国际标准ISO342：1983《纺织机械与附件精纺、粗纺梳毛机—锡林宽度和针布宽度》(英文版)。
本标准代替GB/T10097—1988《精纺、粗纺梳毛机本标准根据ISO342：1983重新起草本标准对ISO342：1983的主要修改为：锡林宽度和针布宽度》。
取消ISO342：1983第2章，因ISO6171《纺织机械与附件一梳棉机边条及其相应沟槽主要型式和尺寸》仅为参考文件，不适于本标准规范性引用，本标准删除了这一章的内容。因此本标准的第2、3章编号对应IS342第3、4章编号；增加针布宽度的定义。ISO342：1988中针布宽度仅以图例示意，但不能表示出所有的针布型式，因此使用文字定义更确切。-根据国内市场需要，锡林宽度系列选用值（mm），精纺增加1550；粗纺增加1550、2000。本标准对ISO342的修改用垂直单线标识在条款的页边空白处。为便于使用，本标准还做了下列编辑性修改：“本国际标准”一词改为“本标准”；删除国际标准的前言。
本标准与GB/T10097--1988主要区别是：标准名称增加前缀“纺织机械与附件”；锡林宽度系列选用值取消2200mm，3500mm的括弧，增加2800mm；取消附录A\I型边条和压条及相应沟槽尺寸（参考件）”。本标推由中国纺织工业协会提出。本标准由全国纺织机械与附件标准化技术委员会归口。本标准负责起草单位：中纺机电研究所。本标准主要起草人：王静怡、赵关红。本标准于1988年首次发布，本次为第一次修订。1）该国际标准现已作废。

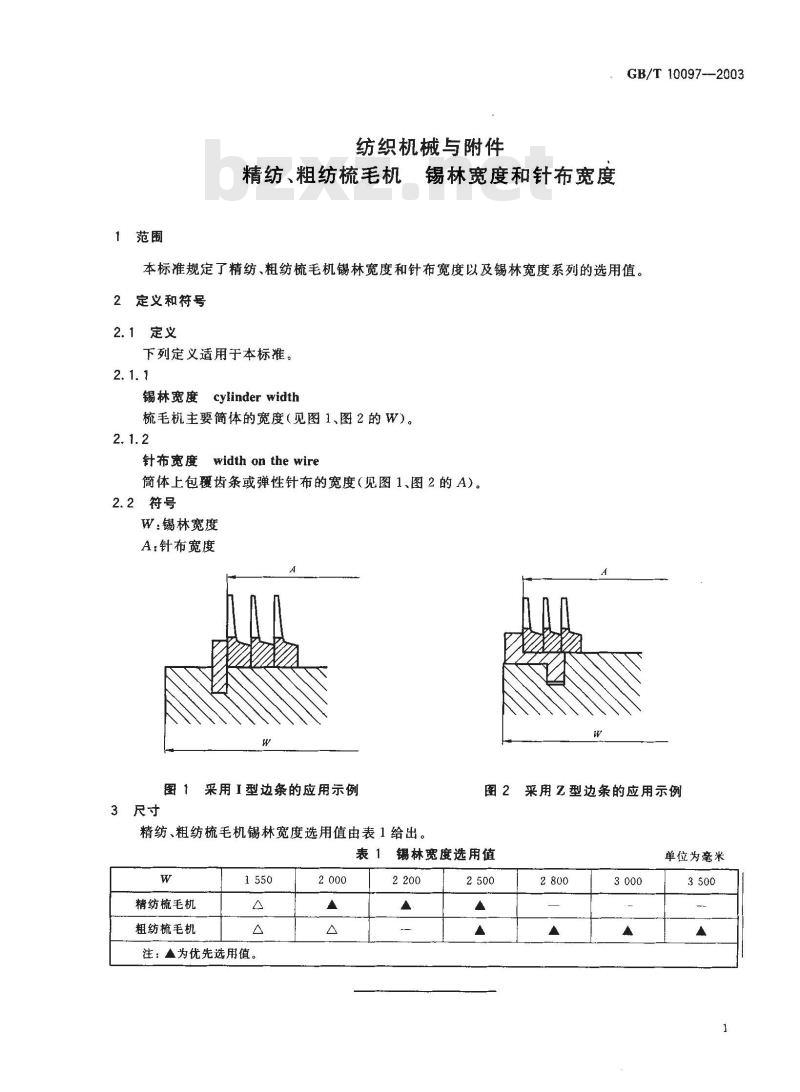

1范围
纺织机械与附件
精纺、粗纺梳毛机锡林宽度和针布宽度 GB/T 10097--2003
本标准规定了精纺、粗纺梳毛机锡林宽度和针布宽度以及锡林宽度系列的选用值。2定义和符号
2.1定义
下列定义适用于本标准。
锡林宽度cylinderwidth
梳毛机主要简体的宽度（见图1、图2的W）。2.1.2
针布宽度 width on the wire
筒体上包覆齿条或弹性针布的宽度（见图1、图2的A）。2.2符号
W:锡林宽度
A：针布宽度
图1采用I型边条的应用示例
3尺寸Www.bzxZ.net
精纺、粗纺梳毛机锡林宽度选用值由表1给出。图2采用Z型边条的应用示例
表1锡林宽度选用值
精纺梳毛机
粗纺梳毛机
注：为优先选用值。
单位为毫米
