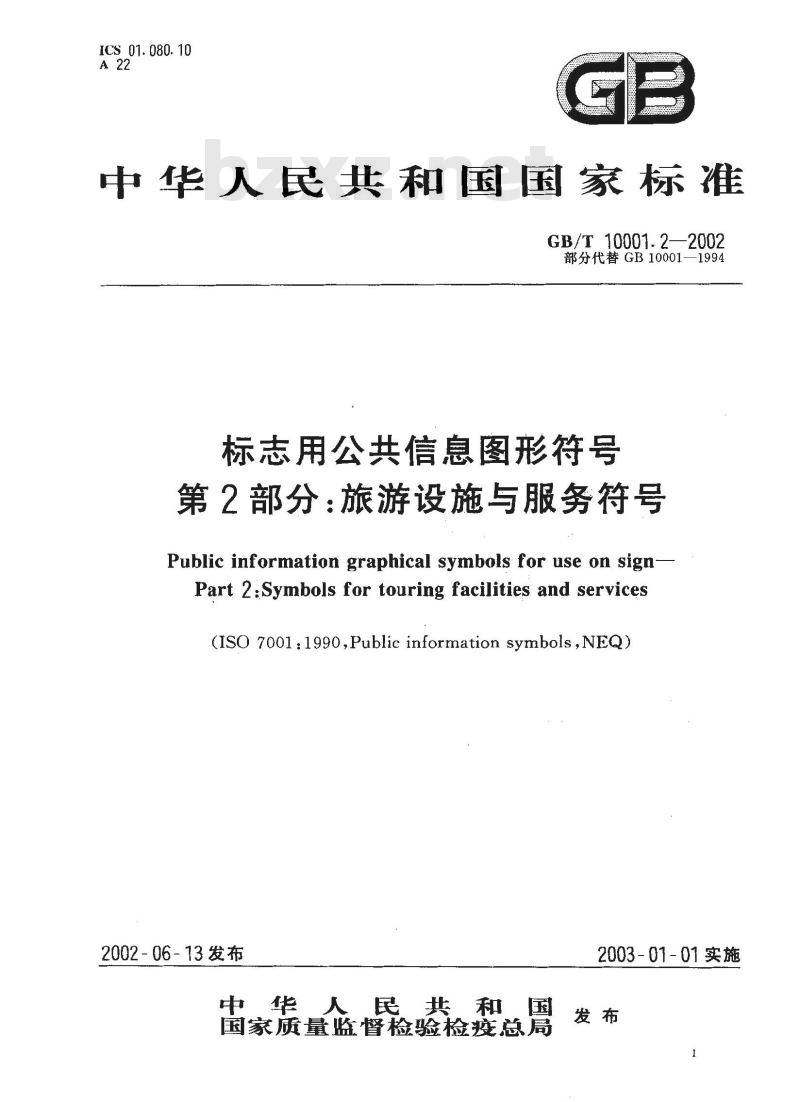

ICS 01.080. 10
中华人民共和国国家标准
GB/T10001.2—2002
部分代替GB10001—1994
标志用公共信息图形符号
第2部分：旅游设施与服务符号
Public information graphical symbols for use on signPart 2:Symbols for touring facilities and services(ISO 700l:1990,Public information symbols ,NEQ)2002-06-13发布
中华人民共和国
国家质量监督检验检疫总局
2003-01-01实施
GB/T 10001. 22002

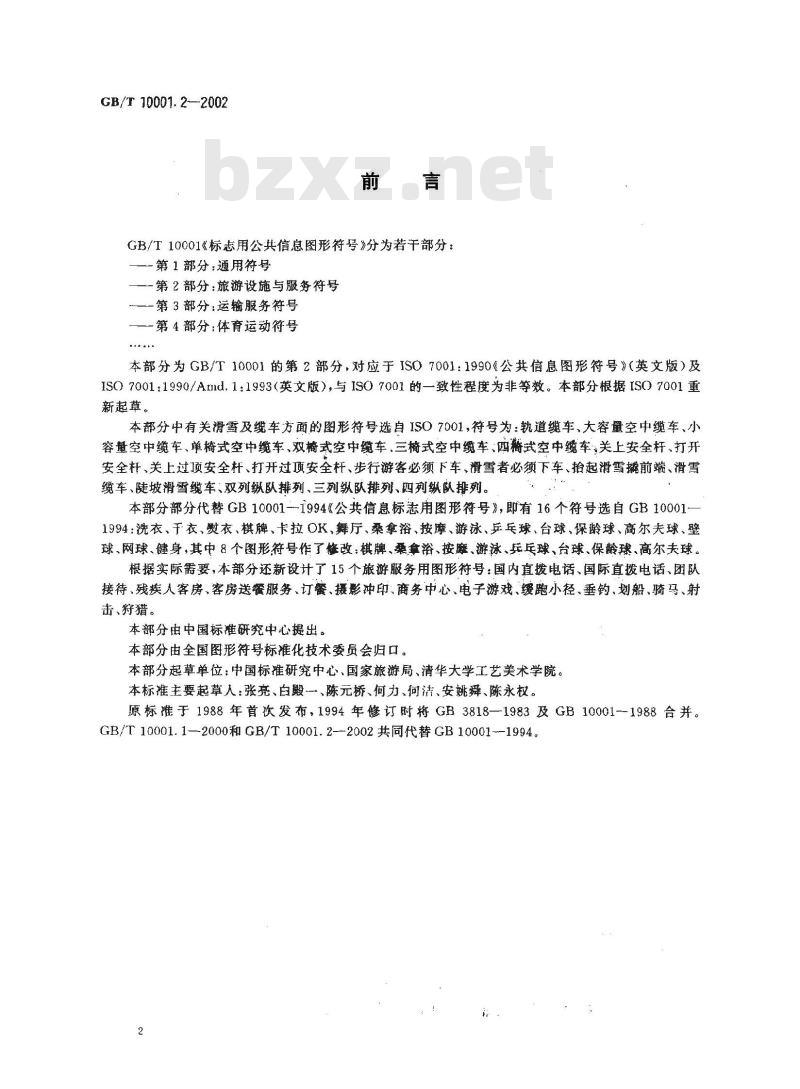

GB/T10001《标志用公共信息图形符号》分为若干部分：第1部分通用符号
一第2部分：旅游设施与服务符号第3部分：运输服务符号
一第4部分：体育运动符号
本部分为GB/T10001的第2部分，对应于ISO7001：1990《公共信息图形符号》（英文版）及ISO7001:1990/Amd.1:1993（英文版），与ISO7001的一致性程度为非等效。本部分根据ISO7001重新起草。
本部分中有关滑雪及缆车方面的图形符号选自IS07001，符号为：轨道缆车、大容量空中缆车、小容量空中缆车、单椅式空中缆车、双椅式空中缆车、三椅式空中缆车、四旖式空中缆车：关上安全杆、打开安全杆、关上过顶安全杆、打开过顶安全杆、步行游客必须下车、滑需者必须下车、拾起滑雪撬前端、滑雪缆车、陡坡滑雪缆车、双列纵队排列、三列纵队排列、四列纵队排列。本部分部分代替GB10001-1994《公共信息标志用图形符号》，即有16个符号选自GB10001~1994：洗衣、干衣、熨衣、棋牌、卡拉OK、舞厅、桑拿浴、按摩、游泳、乒乓球、台球、保龄球、高尔夫球、壁球、网球、健身，其中8个图形符号作了修改：棋牌、桑拿浴、按麻、游泳、乒乓球、台球、保龄球、高尔夫球。根据实际需要，本部分还新设计了15个旅游服务用图形符号：国内直拨电话、国际直拨电话、团队接待、残疾人客房、客房送餐服务、订餐、摄影冲印、商务中心、电子游戏、缓跑小径、垂钓、划船、骑马、射击、狩猎。
本部分由中国标准研究中心提出。本部分由全国图形符号标准化技术委员会归口。本部分起草单位：中国标准研究中心、国家旅游局、清华大学工艺美术学院。本标准主要起草人：张亮、白殿一、陈元桥、何力、何洁、安姚舜、陈永权。原标准于1988年首次发布，1994年修订时将GB3818—1983及GB10001--1988合并。GB/T10001.1—2000和GB/T10001.2--2002共同代替GB10001--1994。1范围

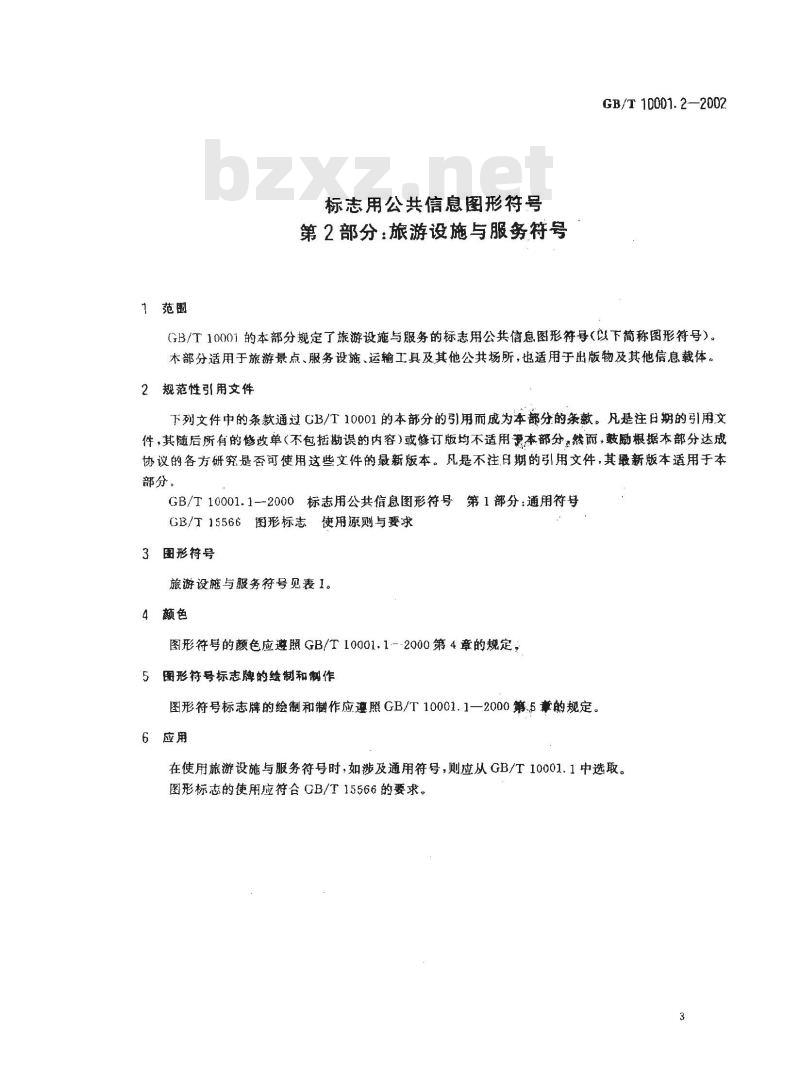

标志用公共信息图形符号
第2部分：旅游设施与服务符号
GB/T10001.2—2002
GB/T10001的本部分规定了旅游设施与服务的标志用公共信息图形符号（以下简称图形符号）。本部分适用于旅游景点、服务设施、运输工具及其他公共场所，也适用于出版物及其他信息载体。2规范性引用文件
下列文件中的条款通过GB/T10001的本部分的引用而成为本部分的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用恶本部分，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本部分。
GB/T10001.1--2000标志用公共信息图形符号第1部分：通用符号GB/T15566图形标志使用原则与要求3图形符号
旅游设施与服务符号见表1。
4颜色
图形符号的颜色应遵照GB/T10001.1-~2000第4章的规定，5图形符号标志牌的绘制和制作
图形符号标志牌的绘制和制作应遵照GB/T10001.1一2000第，5章的规定。6应用
在使用旅游设施与服务符号时，如涉及通用符号，则应从GB/T10001.1中选取。图形标志的使用应符合CB/T15566的要求。GB/T 10001.2—2002

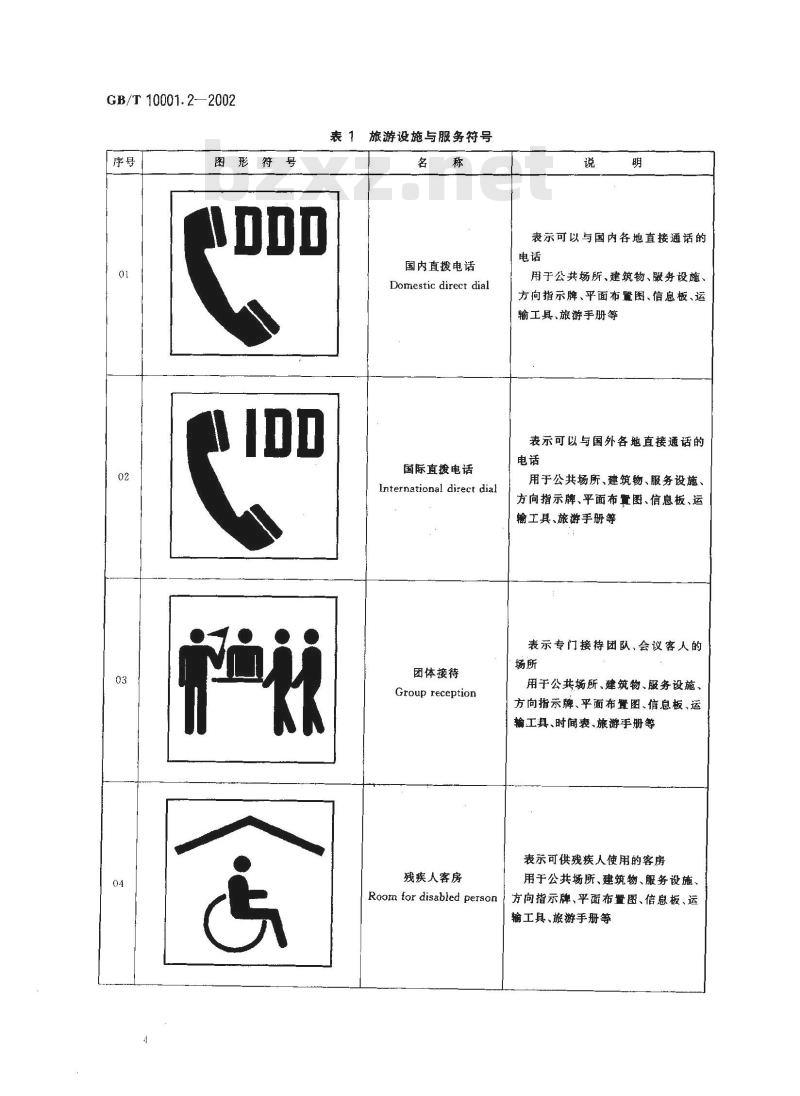

图形符号
表1旅游设施与服务符号
国内直拨电话
Domestic direct dial
国际直电话
International direct dial
团体接待
Group reception
残疾人客房
Room for disabled person
表示可以与国内各地直接通话的电话
用于公共场所、建筑物、服务设施、方向指示牌、平面布置图、信息板、运输工具、旅游手册等
表示可以与国外各地直接通话的电话
用于公共场所、建筑物、服务设施、方向指示牌、平面布量图、信息板、运输工具、旅游手册等
表示专门接待团队，会议客人的场所
用于公共场所、建筑物、服务设施、方向指示牌、平面布置图、信息板、运输工具、时间表、旅游手册等
表示可供残疾人使用的客房
用于公共场所、建筑物、服务设施、方向指示牌、平面布置图、信息板、运输工具、旅游手册等

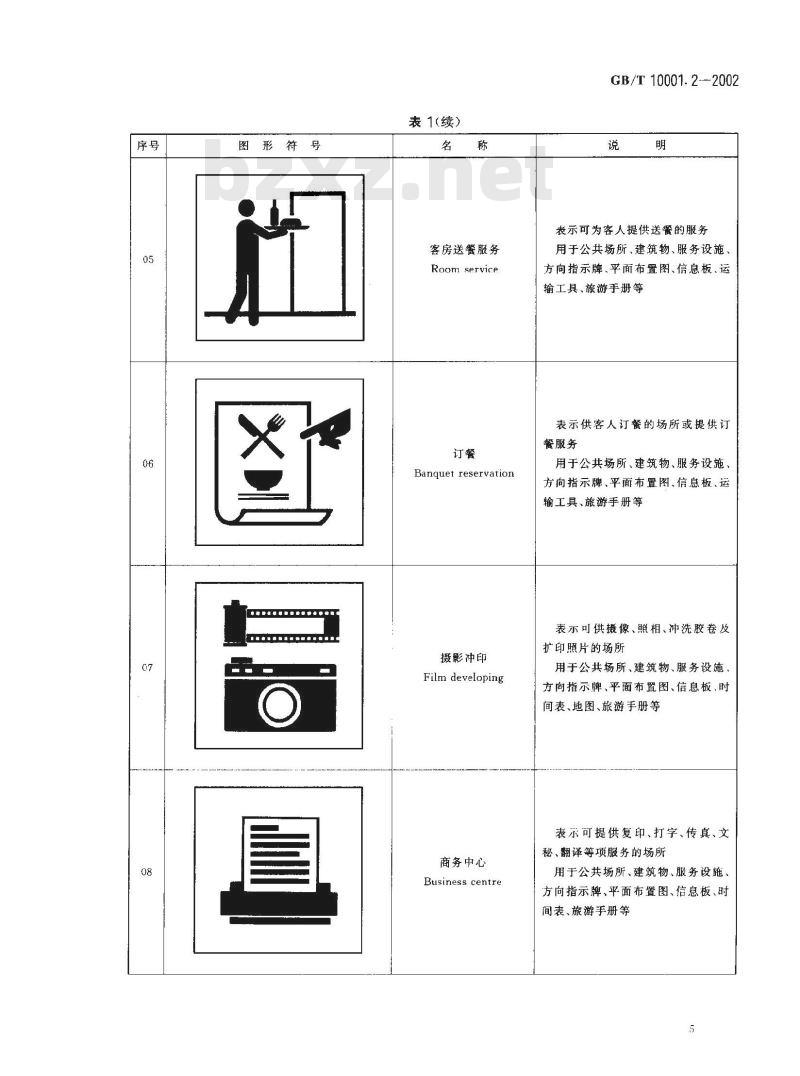

图形符号
表1(续）
客房送餐服务
Room service
Banquet reservation
摄影冲印
Film developing
商务中心
Business centre
GB/T 10001.2-2002
表示可为客人提供送餐的服务
用于公共场所、建筑物、服务设施、方向指示牌、平面布置图、信息板、运输工具、旅游手册等
表示供客人订餐的场所或提供订餐服务
用于公共场所、建筑物、服务设施、方向指示牌、平面布置图、信息板、运输工具、旅游手册等
表示可供摄像、照相、冲洗胶卷及扩印照片的场所
用于公共场所、建筑物、服务设施方向指示牌、平面布置图、信息板、时间表、地图、旅游手册等
表示可提供复印、打字、传真、文秘、翻译等项服务的场所
用于公共场所、建筑物、服务设施、方向指示牌，平面布置图、信息板、时间表、旅游手册等
GB/T:10001.2--2002
图形符号
表1(续）
Laundry
Drying
Ironing
电子游戏
TV games Center
表示洗衣场所或服务
用于公共场所、建筑物、服务设施、方向指示牌、平面布置图、信息板、时间表、地图、旅游手册等
表示干衣场所或服务。不表示洗衣、熨衣
用于公共场所、建筑物、服务设施、方向指示牌、平面布置图、信息板、时间表.旅游手册等
表示熨衣场所或服务。不表示洗衣、干衣
用于公共场所、建筑物、服务设施、方向指示牌、平面布置图、信息板、时间表、旅游手册等
表示供电子游戏娱乐的场所
用于公共场所、建筑物、服务设施、方向指示牌、平面布置图、信息板、运输工具、时间表、地图、旅游手册等序号
图形符号
表1(续）
Chess and cards
卡拉OK
Karaoke bar
Dance hall
桑拿浴
Satuna
GB/T 10001.2—2002
表示供棋牌娱乐或比赛的场所，如棋牌室、棋牌间等
》用于建筑物、服务设施、方向指示牌、平面布置图、信息板、运输工具、时间表、游手册等
替代GB10001-—1994(68)
表示供卡拉OK娱乐的场所，如卡拉OK歌厅等
用于公共场所、建筑物、服务设施、方向指示牌、平面布量图、信息板、运输工舆、时间表、地图、旅游手册等表示跳舞娱乐的场所
用于公共场所、建筑物、服务设施、方向播示牌、平面布罩图、信息板、运输工具、时间表、地图、旅游手册等表示提供桑拿浴设施的场所，如桑拿浴室等
翔于公共察所、建筑物、服务设施、方向搬崇牌、平面布壹图、信息板、时间衰、地图、旅游手册等
替代GB10001-1994(65)
GB/T 10001. 2 2002
图形符号
表1(续）
Massage
Swimming
乒乓球
Table tennis
Biliards
表示提供按摩服务的场所、如按摩室、按摩间等
用于公共场所、建筑物、服务设施、方向指示牌、平面布置图、信息板、时间表、地图、旅游手册等
替代G 10001—199(66)
表示供游泳娱乐或比赛的场所·如游泳池、游泳馆等
用于公共场所、建筑物、服务设施、方向指示牌、平面布置图、信息板、时间表，地图、旅游手册等
替代GB10001 1994(67)
表示供乒乓球娱乐或比赛的场所，如乒乓球室、乒乓球馆等
用于公共场所、建筑物、服务设施、方向指示牌、平面布置图、信息板、运输工具、时间表、地图、旅游手册等替代GB10001--1991(69)
表示供台球娱乐或比赛的场所，如台球厅、台球案等
用于公共场所、建筑物、服务设施方向指示牌。平面布置图、信息板、时间表、地图、旅游手册等
替代CB10001-1994(70)
表1(续）
保龄球
Bowling
高尔夫球
Squash/Racket ball
Tennis
GB/T 10001. 2 -2002
表示供保龄球娱乐或比赛的场所，如保龄球馆等
用于公共场所、建筑物、服务设施、方向指示牌、平面布置图、信息板、时间表、地图、旅游手册等
替代GB100011994(71)
表示供高尔夫球娱乐或比赛的场所，如高尔夫球场等
用于公共场所、建筑物、服务设施、方向指示牌、平面布置图、信息板、时间表、地图、旅游手册等
替代GB100011994:72)
表示供壁球娱乐或比赛的场所、如壁球室等、不表示坛球、网球、羽毛球等
用于公共场所、建筑物、服务设施、方向指示牌、平通布置图、信息板、时间表、地图、旅游于册等
ISO 7001 :1990 (048)
表示供网球娱乐或比赛的场所.如网球场等、不表小片乓球、壁球、羽毛球等
用于公共场所、建筑物、服务设施方向指示牌、平面布置图、信息板、时间表、地图、旅游于册等
IS0 7091 :1990 :047)
GB/T 10001. 2--2002
图形符号
表1(续）
名藍称
Gymnasium
缓跑小径
Jogging track
Anghing
Rowing
表示供健身锻炼的场所，如健身房、健身中心等
用于公共场所、建筑物、服务设施方向指示牌、平面布置图、信息板、时间表、地图、旅游手册等
表示可供缓跑的路径或场所
用于公共场所、建筑物、服务设施、方向指示牌、平面布置图、信息板、时间表、地图、旅游手册等
表示可供钓鱼的场所
用于公共场所、旅游景点、建筑物服务设施、方向指示牌、平面布置图、信息板、时间表、地图、旅游于册等表示可供划船的场所
用于公共场所、旅游景点、建筑物方向指示牌、平面布置图、信息板、时间表、地图、旅游手册等
表1(续）
Horse riding
Shooting
Hunting下载标准就来标准下载网
轨道缆车
Cable railway;
Ratchet railway
GB/T10001.2—2002
表示可供骑马娱乐的场所
用于公共场所、旅游景点、建筑物、方向指示牌、平面布置图、信息板、时间表、地图、旅游手册等
表示可供射击娱乐的场所
用于公共场所、旅游景点、建筑物、服务设施、方向指示牌、平面布置图、信息板、时间表、地图、旅游手册等表示可供狩猎娱乐的场所
用于公共场所、旅游景点、建筑物、方向指示牌、平面布置图、信息板、时间表、地图、旅游手册等
表示封闭式铁道缆车
用于公共场所、旅游景点、建筑物、方向指示牌、平面布置图、信息板、时间表、堆图、旅游手册等
ISO 7001: 1990 (035)
GB/T10001.2—2002
图形符号
表1(续）
大容量空中缆车
Cable car
(large capacity)
小容量空中缆车
Cable car
(small capacity)
单椅式空中缆车
Single chairlift
双椅式空中缆车
Double chairlift
表示大容量封闭式空中缆车
用于公共场所、旅游景点、滑雪场、方向指示牌、平面布置图、信息板、时间表、地围、旅游手册等
ISO 7001; 1990 (033)
表示小容量封闭式空中缆车
用于公共场所、旅游景点、滑雪场、方询指示牌、平面布置图、信息板、时间表、地图、旅游手册等
ISO 7001: 1990 (034)
表示仅可乘坐一名乘客的椅式空中缆车
用于公共场所、旅游景点、滑雪场、方向指示牌、平面布图、信息板、时间表、地图、旅游手册等
ISO 7001: 1990 (036)
表示仅可乘坐两名乘客的椅式空中缆车
用于公共场所、旅游景点、滑雪场、方向指示牌、平面布量图、信息板、时间表、地图、旅游手册等
ISO 7001:1990/Amd.1:1993(051)
