- GB/T 9997-1988 化学纤维单纤维断裂强力和断裂伸长的测定

【国家标准(GB)】 化学纤维单纤维断裂强力和断裂伸长的测定
本网站 发布时间:
2024-07-27 05:46:16
- GB/T9997-1988
- 已作废
标准号:
GB/T 9997-1988
标准名称:
化学纤维单纤维断裂强力和断裂伸长的测定
标准类别:
国家标准(GB)
标准状态:
已作废-
发布日期:
1988-11-30 -
实施日期:
1989-07-01 -
作废日期:
2009-03-01 出版语种:
简体中文下载格式:
.rar.pdf下载大小:
126.42 KB
替代情况:
被GB/T 14337-2008代替采标情况:
≈ISO 5079-1977

点击下载
标准简介:
标准下载解压密码:www.bzxz.net
本标准规定了化学纤维单根纤维断裂强力和断裂伸长,以及浸湿强力、打结强力、钩接强力的测定方法。本标准适用于各种化学纤维,包括卷曲纤维,只要纤维的有效长度能满足所规定的名义隔距长度的要求。 GB/T 9997-1988 化学纤维单纤维断裂强力和断裂伸长的测定 GB/T9997-1988

部分标准内容:

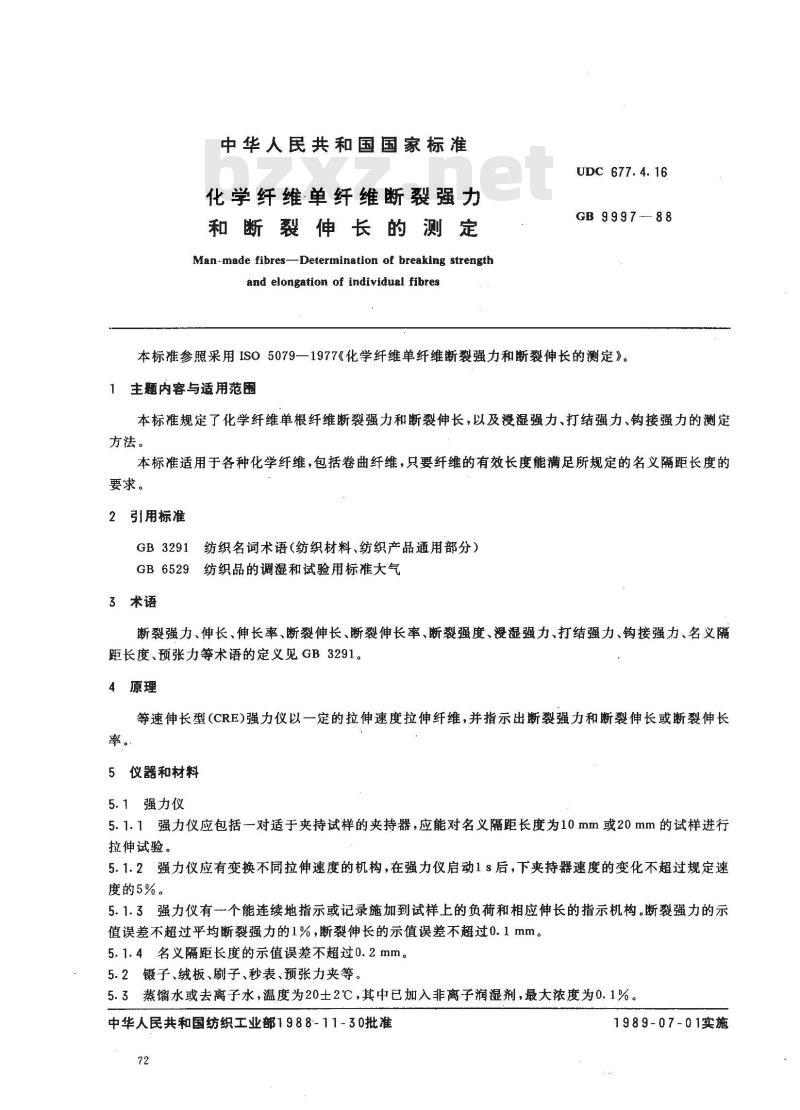

中华人民共和国国家标准
化学纤维单纤维断裂强力
和断裂伸长的测定
Man-made fibres-Determination of breaking strengthand elongation of individual fibresUDC 677. 4. 16
GB9997-88
本标准参照采用IS05079—1977《化学纤维单纤维断裂强力和断裂伸长的测定》。1主题内容与适用范围
本标准规定了化学纤维单根纤维断裂强力和断裂伸长,以及浸湿强力、打结强力、钩接强力的测定方法。
本标准适用于各种化学纤维,包括卷曲纤维,只要纤维的有效长度能满足所规定的名义隔距长度的要求。
2引用标准
纺织名词术语(纺织材料、纺织产品通用部分)GB 3291
GB6529纺织品的调湿和试验用标准大气3术语
断裂强力、伸长、伸长率、断裂伸长、断裂伸长率、断裂强度、漫湿强力、打结强力、钩接强力、名义隔距长度、预张力等术语的定义见GB3291。4原理
等速伸长型(CRE)强力仪以一定的拉伸速度拉伸纤维,并指示出断裂强力和断裂伸长或断裂伸长率。
5仪器和材料
5.1强力仪
5.1.1强力仪应包括一对适于夹持试样的夹持器,应能对名义隔距长度为10mm或20mm的试样进行拉伸试验。
5.1.2强力仪应有变换不同拉伸速度的机构,在强力仪启动1s后,下夹持器速度的变化不超过规定速度的5%。
5.1.3强力仪有一个能连续地指示或记录施加到试样上的负荷和相应伸长的指示机构。断裂强力的示值误差不超过平均断裂强力的1%,断裂伸长的示值误差不超过0.1mm。5.1.4名义隔距长度的示值误差不超过0.2mm。5.2镊子、绒板、刷子、秒表、预张力夹等。5.3蒸馏水或去离子水,温度为20士2℃,其中已加入非离子润湿剂,最大浓度为0.1%。中华人民共和国纺织工业部1988-11-30批准72
1989-07-01实施

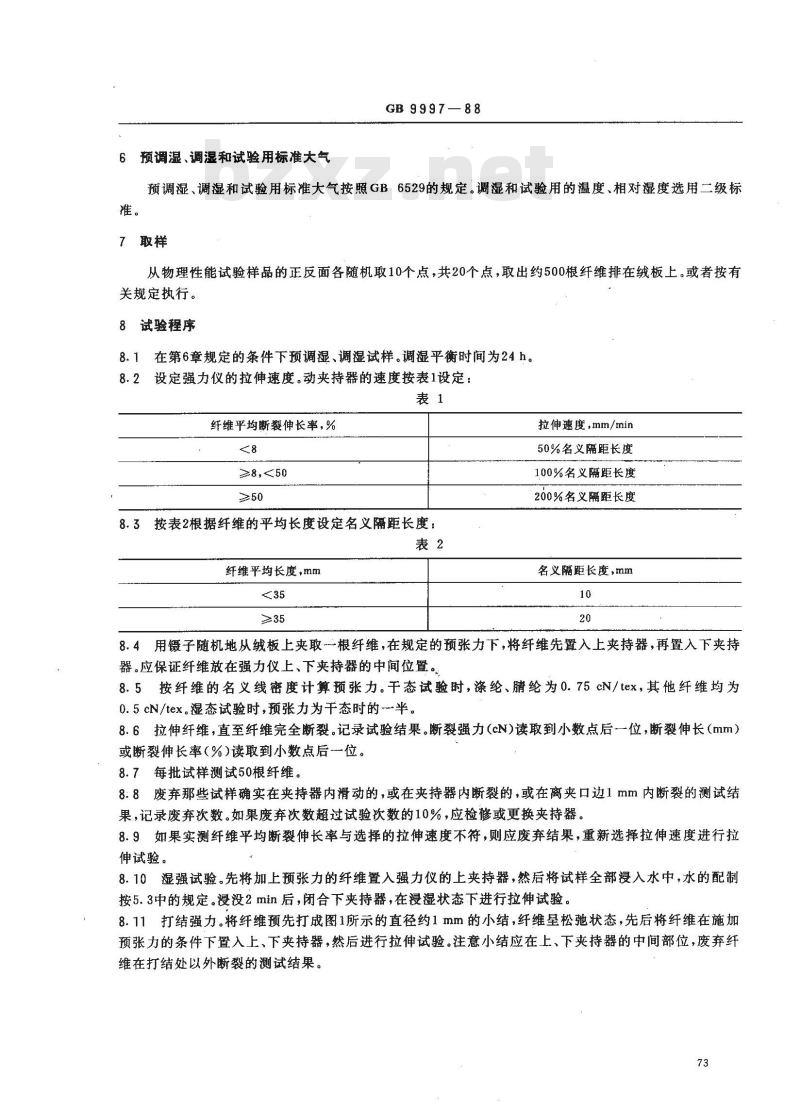

6预调湿、调湿和试验用标准大气GB 9997—88
预调湿、调湿和试验用标准大气按照GB 6529的规定。调湿和试验用的温度、相对湿度选用二级标准。
7取样
从物理性能试验样品的正反面各随机取10个点,共20个点,取出约500根纤维排在绒板上。或者按有关规定执行。
8试验程序
8.1在第6章规定的条件下预调湿、调湿试样。调湿平衡时间为24h。8.2设定强力仪的拉伸速度。动夹持器的速度按表1设定:表1
纤维平均断裂伸长率,%
≥8,<50
8.3按表2根据纤维的平均长度设定名义隔距长度:表2
纤维平均长度,mm
拉伸速度,mm/min
50%名义隔距长度
100%名义隔距长度
200%名义隔距长度
名义隔距长度,mm
8.4用镊子随机地从绒板上夹取一根纤维,在规定的预张力下,将纤维先置入上夹持器,再置入下夹持器。应保证纤维放在强力仪上,下夹持器的中间位置。8.5按纤维的名义线密度计算预张力。干态试验时,涤纶、腈纶为0.75cN/tex,其他纤维均为0.5 cN/tex。湿态试验时,预张力为干态时的一-半。8.6拉伸纤维,直至纤维完全断裂。记录试验结果。断裂强力(cN)读取到小数点后一位,断裂伸长(mm)或断裂伸长率(%)读取到小数点后一位。8.7每批试样测试50根纤维。
8.8废弃那些试样确实在夹持器内滑动的,或在夹持器内断裂的,或在离夹口边1mm内断裂的测试结果,记录废弃次数。如果废弃次数超过试验次数的10%,应检修或更换夹持器。8.9如果实测纤维平均断裂伸长率与选择的拉伸速度不符,则应废弃结果,重新选择拉伸速度进行拉伸试验。
8.10湿强试验。先将加上预张力的纤维置入强力仪的上夹持器,然后将试样全部浸入水中,水的配制按5.3中的规定。漫没2min后,闭合下夹持器,在浸湿状态下进行拉伸试验。8.11打结强力。将纤维预先打成图1所示的直径约1mm的小结,纤维呈松弛状态,先后将纤维在施加预张力的条件下置入上、下夹持器,然后进行拉伸试验。注意小结应在上、下夹持器的中间部位,废弃纤维在打结处以外断裂的测试结果。73
GB9997-88

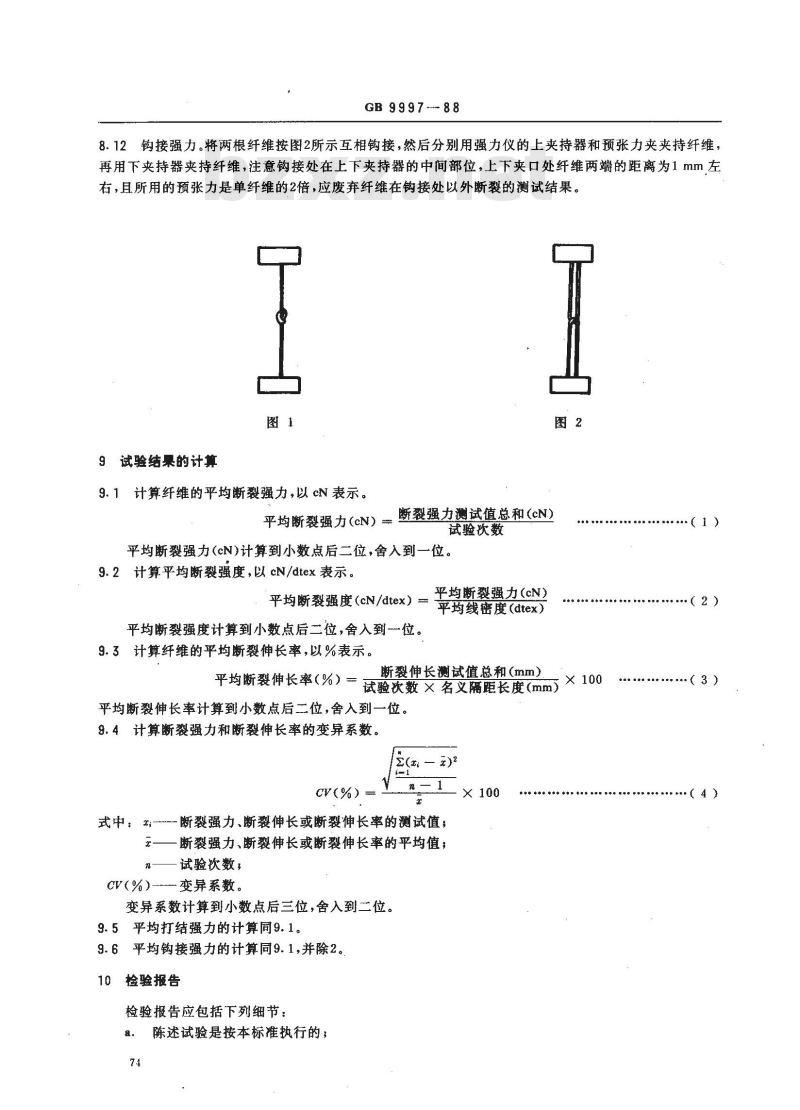

8.12钩接强力。将两根纤维按图2所示互相钩接,然后分别用强力仪的上夹持器和预张力夹夹持纤维,再用下夹持器夹持纤维,注意钩接处在上下夹持器的中间部位,上下夹口处纤维两端的距离为1mm左右,且所用的预张力是单纤维的2倍,应废弃纤维在钩接处以外断裂的测试结果。图1
9试验结果的计算
9.1计算纤维的平均断裂强力,以cN表示。平均断裂强力(cN)=
断裂强力测试值总和(cN))
试验次数
平均断裂强力(cN)计算到小数点后二位,舍入到一位。9.2计算平均断裂强度,以cN/dtex表示。平均断裂强度(cN/dtex)
平均断裂强度计算到小数点后二位,舍入到一位。9.3计算纤维的平均断裂伸长率,以%表示。平均断裂伸长率(%)二
平均断裂强力(cN)
苹均线密度(dtex)
断裂伸长测试值总和(mm)
试验次数×名义隔距长度(mm)平均断裂伸长率计算到小数点后二位,舍入到一位。9.4计算断裂强力和断裂伸长率的变异系数。[E(a: a)2
CV(%) :
式中:2 断裂强力、断裂伸长或断裂伸长率的测试值,至——断裂强力、断裂伸长或断裂伸长率的平均值n——试验次数,
CV(%)— 变异系数。
变异系数计算到小数点后三位,舍入到二位。9.5平均打结强力的计算同9.1。9.6平均钩接强力的计算同9.1,并除2。10检验报告

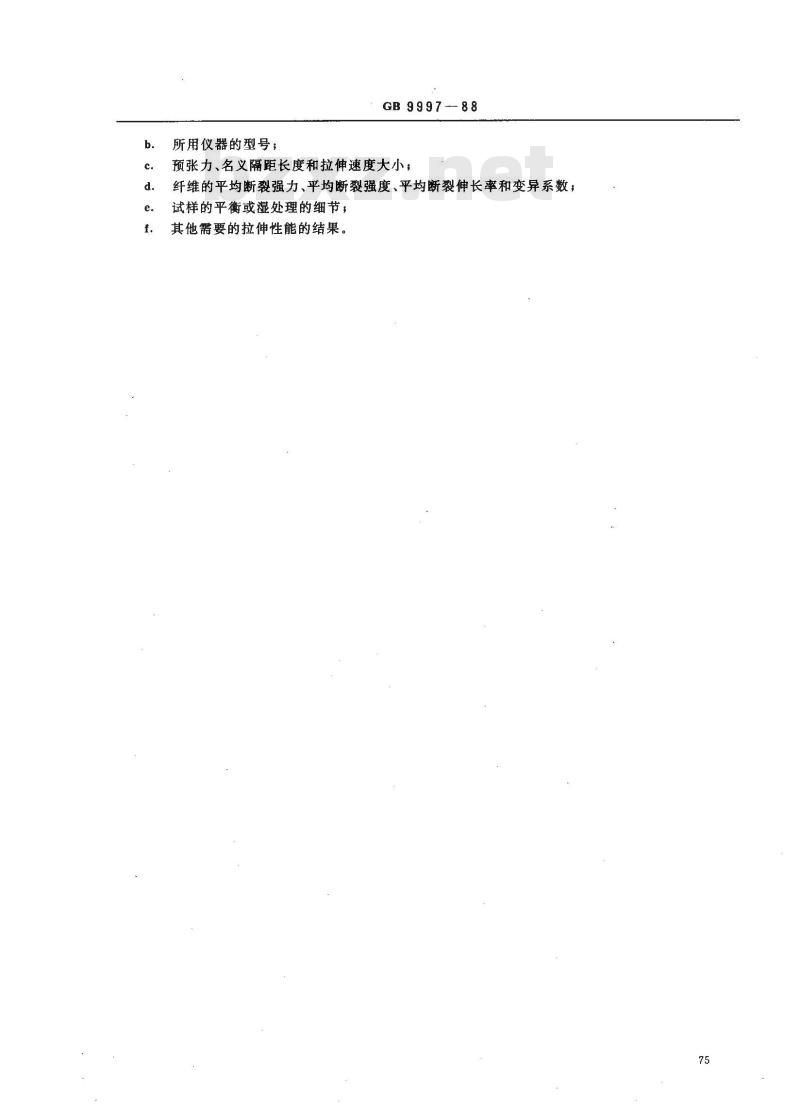

检验报告应包括下列细节:
陈述试验是按本标准执行的;
所用仪器的型号,
GB999788
预张力、名义隔距长度和拉伸速度大小,纤维的平均断裂强力、平均断裂强度、平均断裂伸长率和变异系数;试样的平衡或湿处理的细节,
其他需要的拉伸性能的结果。
主题内容与适用范围
GB 9997—88

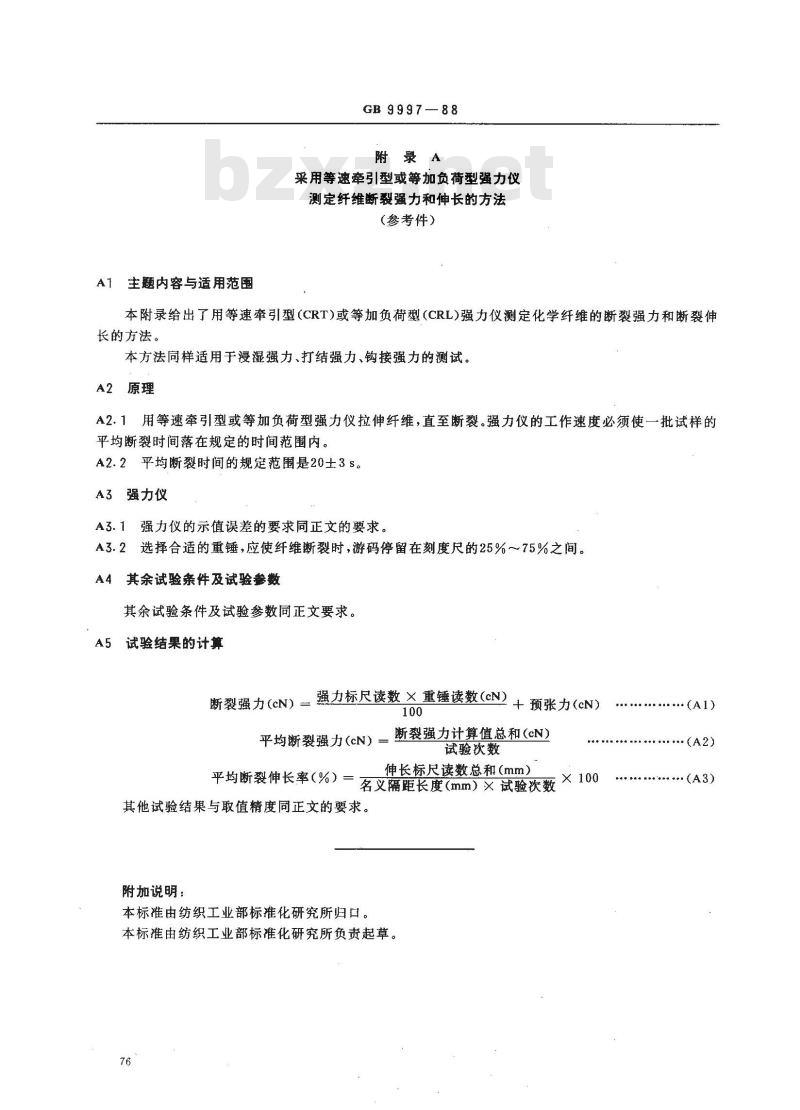

附录A
采用等速牵引型或等加负荷型强力仪测定纤维断裂强力和伸长的方法(参考件)
本附录给出了用等速牵引型(CRT)或等加负荷型(CRL)强力仪测定化学纤维的断裂强力和断裂伸长的方法。
本方法同样适用于浸湿强力、打结强力、钩接强力的测试。A2原理
A2.1用等速牵引型或等加负荷型强力仪拉伸纤维,直至断裂。强力仪的工作速度必须使一批试样的平均断裂时间落在规定的时间范围内。A2.2平均断裂时间的规定范围是20士3s。A3强力仪
A3.1强力仪的示值误差的要求同正文的要求。A3.2选择合适的重锤,应使纤维断裂时,游码停留在刻度尺的25%~75%之间。A4其余试验条件及试验参数
其余试验条件及试验参数同正文要求。A5试验结果的计算
断裂强力(cN)=强力标尺读数X重锤读数(cN),2+预张力(cN)免费标准bzxz.net
断裂强力计算值总和(cN)
平均断裂强力(cN)=旦
试验次数
平均断裂伸长率(%)=
伸长标尺读数总和(mm)
名义隔距长度(mm)×试验次数其他试验结果与取值精度同正文的要求。附加说明:
本标准由纺织工业部标准化研究所归口。本标推由纺织工业部标准化研究所负责起草。76
...(A1)
小提示:此标准内容仅展示完整标准里的部分截取内容,若需要完整标准请到上方自行免费下载完整标准文档。
