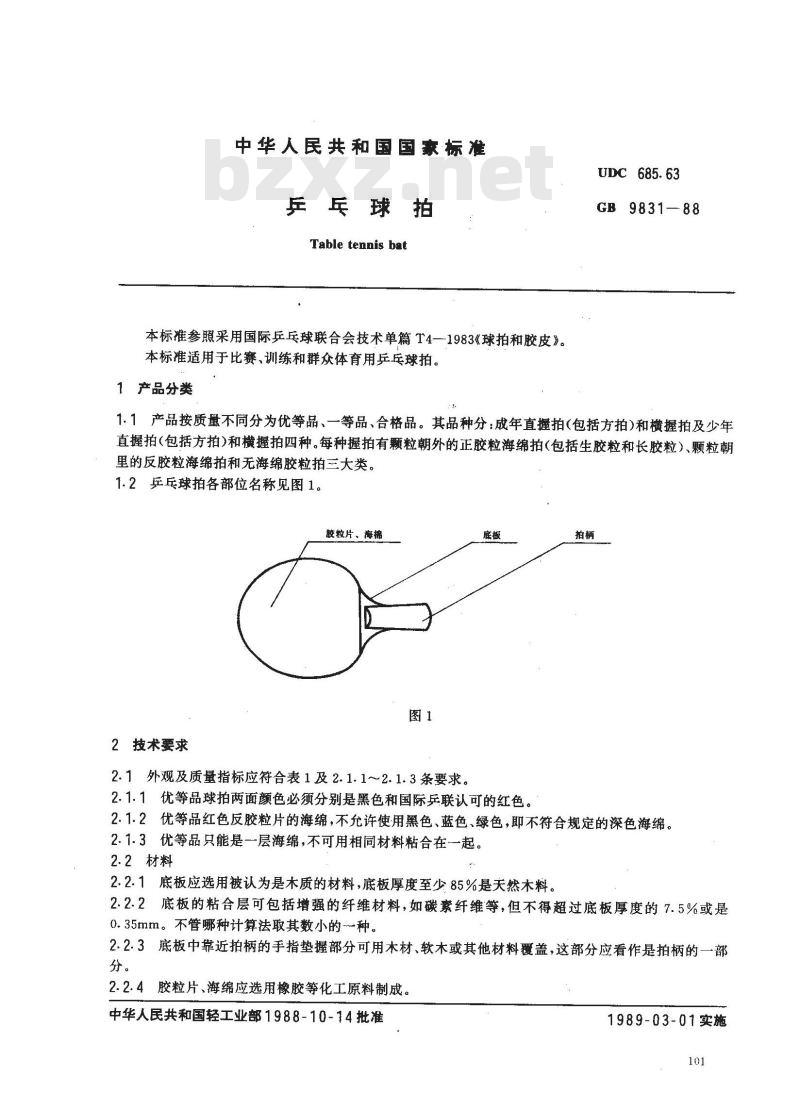

中华人民共和国国家标准
乒乓球拍
Table tennis bat
本标准参照采用国际乒乓球联合会技术单篇T4—1983《球拍和胶皮》。本标推适用于比赛、训练和群众体育用乒乓球拍。1产品分类
UDC 685.63
GB 9831—88
1.1产品按质量不同分为优等品、一等品、合格品。其品种分：成年直握拍（包括方拍)和横握拍及少年直握拍（包括方拍）和横握拍四种。每种握拍有颗粒朝外的正胶粒海绵拍（包括生胶粒和长胶粒）、颗粒朝里的反胶粒海绵拍和无海绵胶粒拍三大类。1.2乒乓球拍各部位名称见图1。胶粒片、海棉
2技术要求
2.1外观及质量指标应符合表1及2.1.1～2.1.3条要求。底板
2.1.1优等品球拍两面颜色必须分别是黑色和国际乒联认可的红色。拍柄
2.1.2优等品红色反胶粒片的海绵，不允许使用黑色、蓝色、绿色，即不符合规定的深色海绵。2.1.3优等品只能是一层海绵，不可用相同材料粘合在-起。2.2材料
2.2.1底板应选用被认为是木质的材料，底板厚度至少85%是天然木料。2.2.2底板的粘合层可包括增强的纤维材料，如碳素纤维等，但不得超过底板厚度的7.5%或是0.35mm。不管哪种计算法取其数小的种。2.2.3底板中靠近拍柄的手指垫握部分可用木材、软木或其他材料覆盖，这部分应看作是拍柄的一部分。
2.2.4胶粒片、海绵应选用橡胶等化工原料制成。中华人民共和国轻工业部1988-10-14批准1989-03-01实施
GB 9831—88

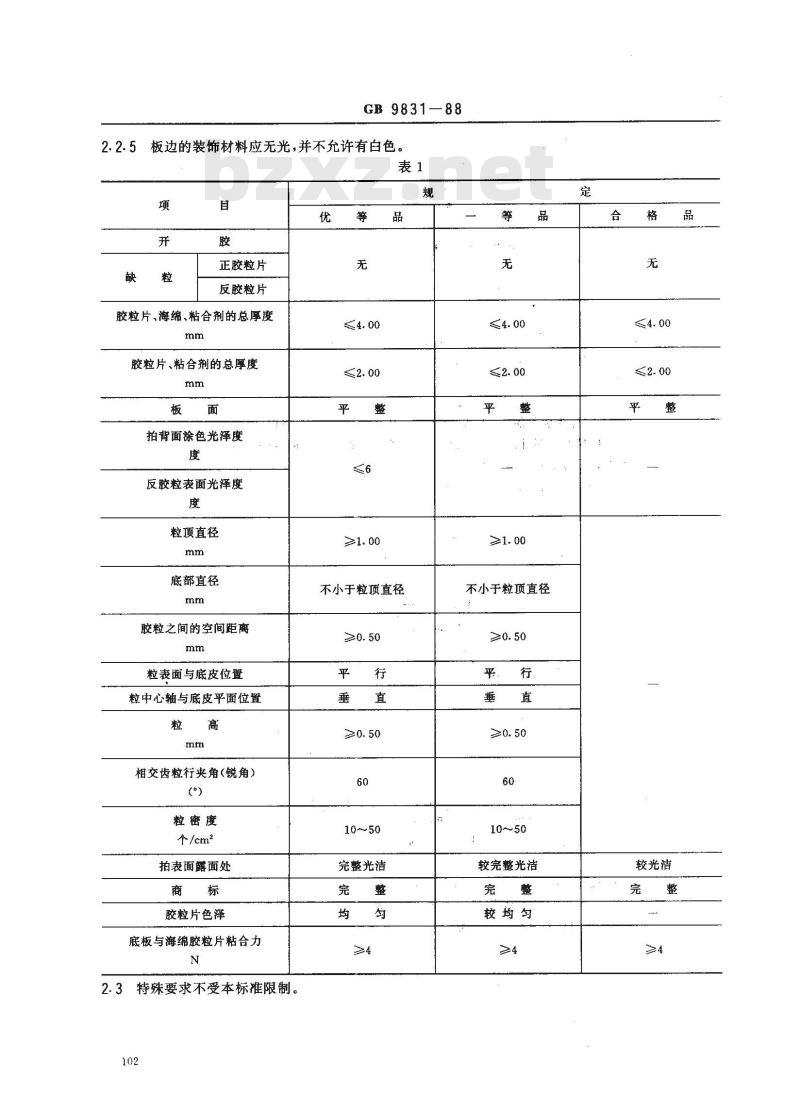

2.2.5板边的装饰材料应无光，并不允许有白色表1
正胶粒片
反胶粒片
胶粒片、海绵、粘合剂的总厚度mm
胶粒片、粘合剂的总厚度
拍背面涂色光泽度
反胶粒表面光泽度
粒顶直径
底部直径
胶粒之间的空间距离
粒表面与底皮位置
粒中心轴与底皮平面位置
相交齿粒行夹角(锐角)
粒密度
个/cm2
拍表面露面处
胶粒片色泽
底板与海绵胶粒片粘合力
2.3特殊要求不受本标准限制。
不小于粒顶直径
10～50
完整光洁
不小于粒顶直径
平、行．
较完整光洁
较均匀
较光箔

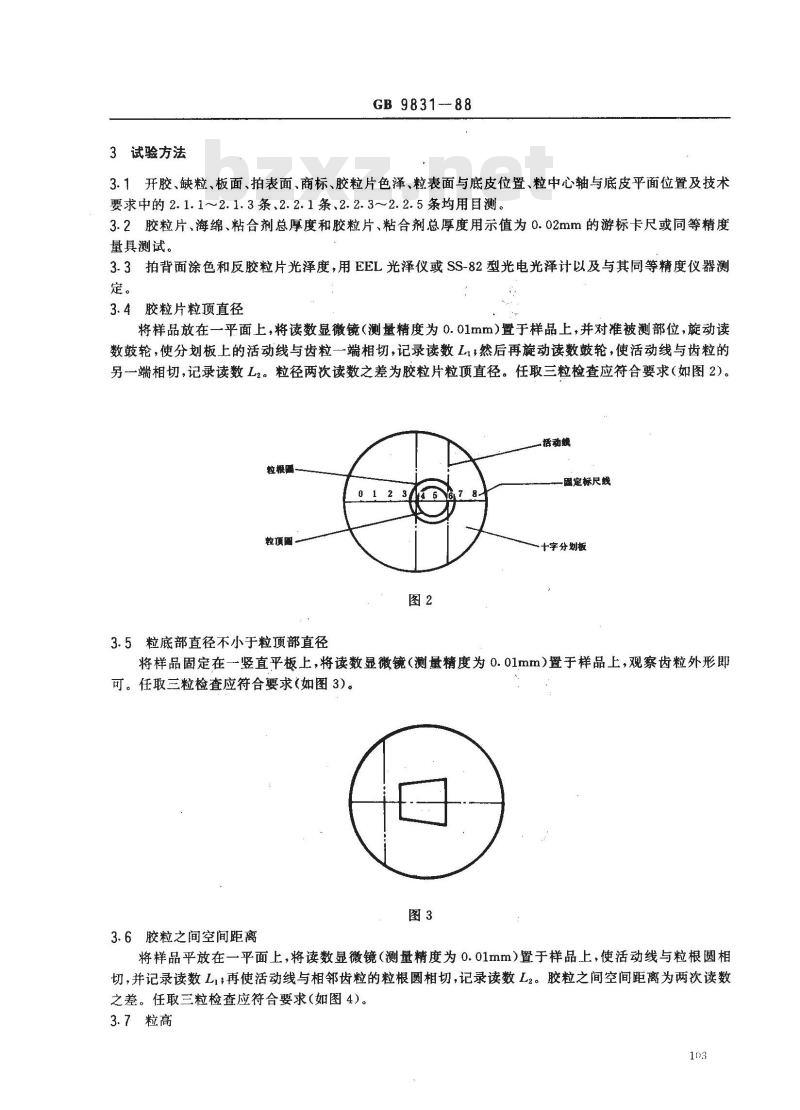

3试验方法
GB9831--88
3.1开胶、缺粒、板面、拍表面、商标、胶粒片色泽、粒表面与底皮位置、粒中心轴与底皮平面位置及技术要求中的2.1.1～2.1.3条、2.2.1条、2.2.3～2.2.5条均用目测。3.2胶粒片、海绵、粘合剂总厚度和胶粒片、粘合剂总厚度用示值为0.02mm的游标卡尺或同等精度量具测试。
3.3拍背面涂色和反胶粒片光泽度，用EEL光泽仪或SS-82型光电光泽计以及与其同等精度仪器测定。
3.4胶粒片粒顶直径
将样品放在一平面上，将读数显微镜（测量精度为0.01mm）置于样品上，并对准被测部位，旋动读数鼓轮，使分划板上的活动线与齿粒一端相切，记录读数L1然后再旋动读数鼓轮，使活动线与齿粒的另一端相切，记录读数L2。粒径两次读数之差为胶粒片粒顶直径。任取三粒检查应符合要求（如图2）。活动娥
因定标尺线
粒项圆
3.5粒底部直径不小于粒顶部直径图2
一字分划板
将样品固定在一竖直平板上，将读数显微镜（测量精度为0.01mm)置于样品上，观察齿粒外形即可。任取三粒检查应符合要求如图3)。图3
3.6胶粒之间空间距离
将样品平放在一平面上，将读数显微镜（测量精度为0.01mm)置于样品上，使活动线与粒根圆相切，并记录读数L1；再使活动线与相邻齿粒的粒根圆相切，记录读数L2。胶粒之间空间距离为两次读数之差。任取三粒检查应符合要求（如图4）。3.7粒高
GB983188

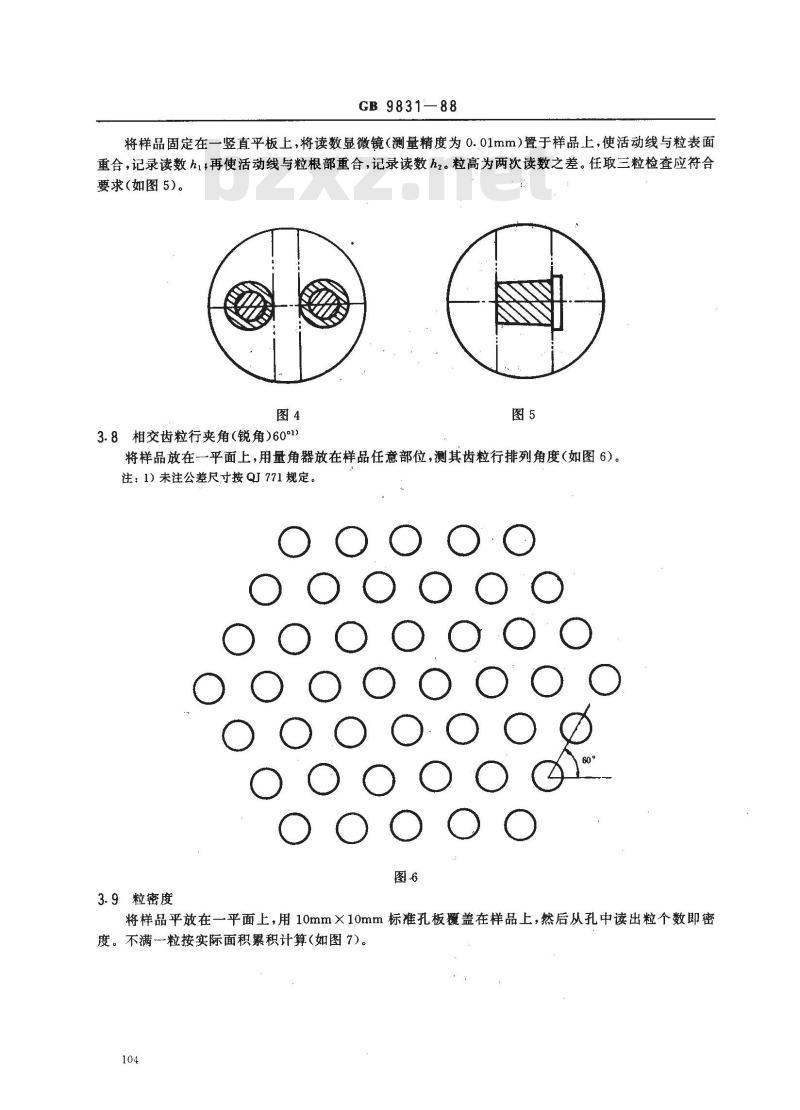

将样品固定在一竖直平板上，将读数显微镜（测量精度为0.01mm）置于样品上，使活动线与粒表面重合，记录读数h1再使活动线与粒根部重合，记录读数h2。粒高为两次读数之差。任取三粒检查应符合要求（如图5)。
3.8相交齿粒行夹角（锐角）601）图5
将样品放在一平面上，用量角器放在样品任意部位，测其齿粒行排列角度（如图6）。注：1）未注公差尺寸按QJ771规定。图6
3.9粒密度

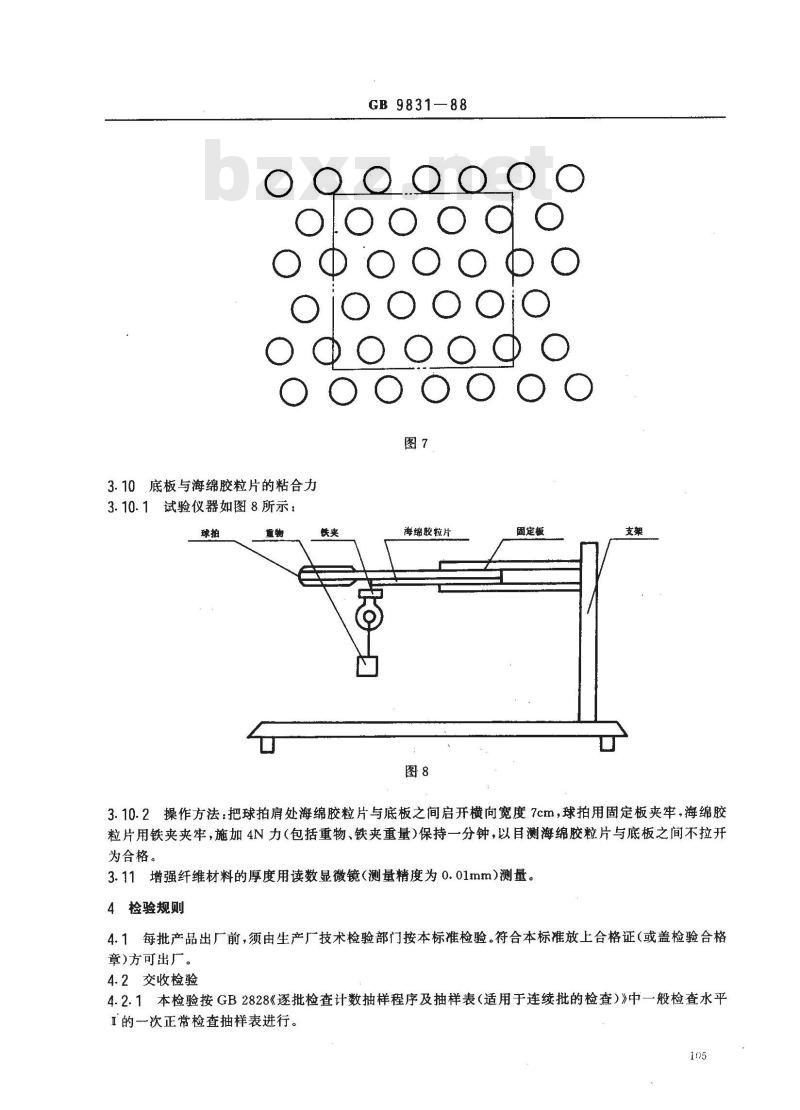

将样品平放在一平面上，用10mm×10mm标准孔板覆盖在样品上，然后从孔中读出粒个数即密度。不满粒按实际面积累积计算（如图7)。104
3.10底板与海绵胶粒片的粘合力3.10.1试验仪器如图8所示：
GB9831—88
海绵胶粒片
固定板
3.10.2操作方法：把球拍肩处海绵胶粒片与底板之间启开横向宽度7cm，球拍用固定板夹牢，海绵胶粒片用铁夹夹牢，施加4N力（包括重物、铁夹重量）保持一分钟，以目测海绵胶粒片与底板之间不拉开为合格。
3.11增强纤维材料的厚度用读数显微镜（测量精度为0.01mm）测量、4检验规则
4.1每批产品出厂前，须由生产厂技术检验部门按本标准检验。符合本标准放上合格证（或盖检验合格章)方可出厂。
4.2交收检验
4.2.1本检验按GB2828《逐批检查计数抽样程序及抽样表（适用于连续批的检查）》中一般检查水平I 的一次正常检查抽样表进行。105
GB9831-88
2本检验项目、试验方法章条及合格质量水平AQL值按表2规定进行。4.2.2
胶粒片、海绵、粘合剂的总厚度拍背面涂色光泽度
反胶粒表面光泽度
球拍两面颜色
红色反胶粒片的海绵
海绵片
拍表面露面处
胶粒片色泽
底板木质
加强纤维材料厚度
拍柄手指垫握部分
胶粒片海绵材料
板边装饰材料
4.3型式检验
试验方法
4.3.1本检验样品应在交收检验合格批量中随机抽取、4.3.2本检验每半年进行一次，发现下列情况之一，也应作本检验。a.
新产品试制定型鉴定或老产品转厂生产，优等品
AQL值
正式生产后如结构、材料、工艺有较大改变，可能影响产品性能时；国家质量监督机构提出进行型式检验要求时。等品、合格品
AQL值Www.bzxZ.net
4.3.3本检验抽样方案，按GB2829《周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查)》中的一次抽样方案表进行。4.3.4本检验项自及不合格质量水平RQL值应按表3规定进行。106
检验项目
胶粒片、粘合剂的总厚度
粒预直径
粒底部直径
胶粒之间空间距离
粒表面与底皮
粒中心轴与底皮平面
相交齿粒行夹角（锐角）
粒密度
底板与海绵胶粒片粘合力
标志、包装、运输、存
GB 9831—88
试验方法
优等品
判别水平
合格品
5.1标志：每只乒乓球拍应有制造厂的商标、货号、厂名或产地。优等品
判定数组
合格品
优等品
5.2包装：乒乓球拍采用小包装、中包装、套装和外包装。箱外应注明制造厂名、产品名称、货号、出厂日期、数量、重量、体积、防潮防湿、轻放等标志。5.3运输：产品装卸运输时，不得抛掷，应做到轻装、轻卸，严禁日晒雨淋。5.4贮存：产品应贮存在通风、干燥、温度不超过35℃、相对湿度不大于80%的仓库内。不得与酸、碱、油类以及其他有机溶剂接触，并应远离热源1m以外。附加说明：
本标准由全国文体用品标准化质量检测中心归口。本标准由上海乒乓球拍厂负责起草，由天津市球拍厂、广州乒乓球板厂、青岛球拍广参加起草。107
