【煤炭行业标准(MT)】 矿用圆环链用开口式连接环

MT/T 71--1997

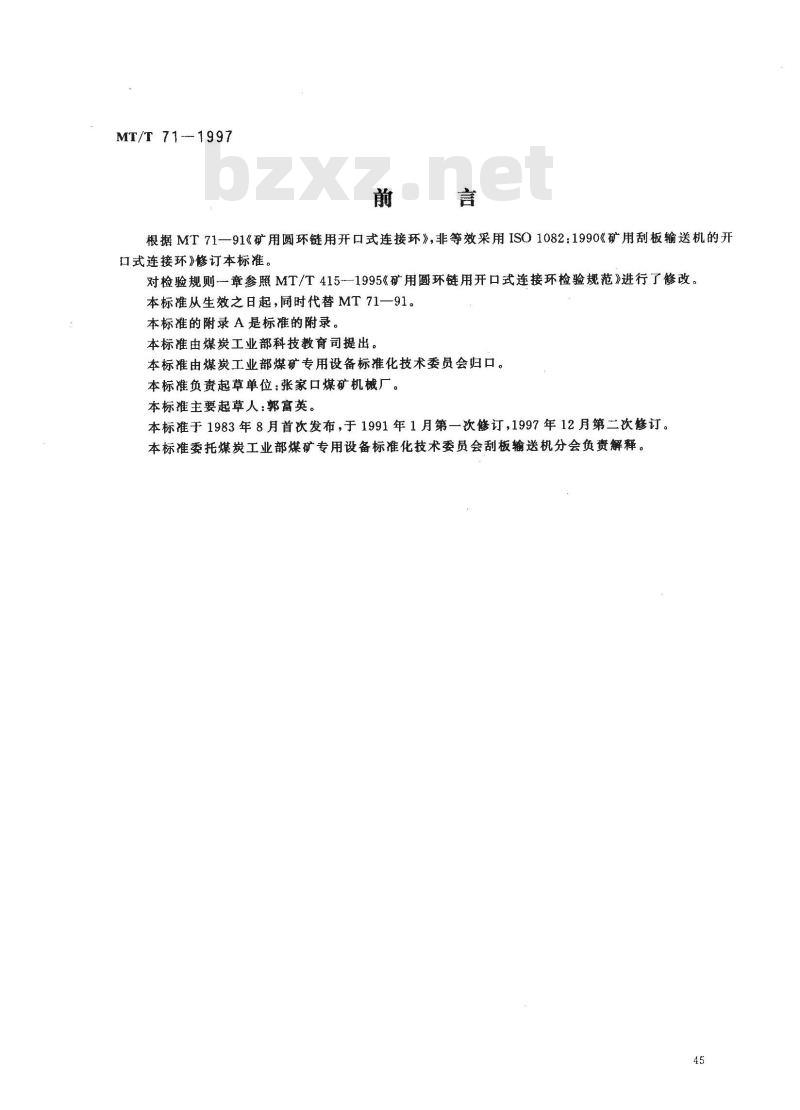

根据MT71一91《矿用圆环链用开口式连接环》，非等效采用IS01082:1990《矿用刮板输送机的开口式连接环》修订本标准。
对检验规则-章参照MT/T4151995《矿用圆环链用开口式连接环检验规范》进行了修改。本标准从生效之日起，同时代替MT71一91。本标准的附录 A 是标准的附录。本标准由煤炭工业部科技教育司提出。本标准由煤炭工业部煤矿专用设备标准化技术委员会归口。本标准负责起草单位：张家口煤矿机械厂。本标准主要起草人：郭富英。
本标准于1983年8月首次发布，于1991年1月第一次修订，1997年12月第二次修订。本标准委托煤炭工业部煤矿专用设备标准化技术委员会刮板输送机分会负解释。45
1范围

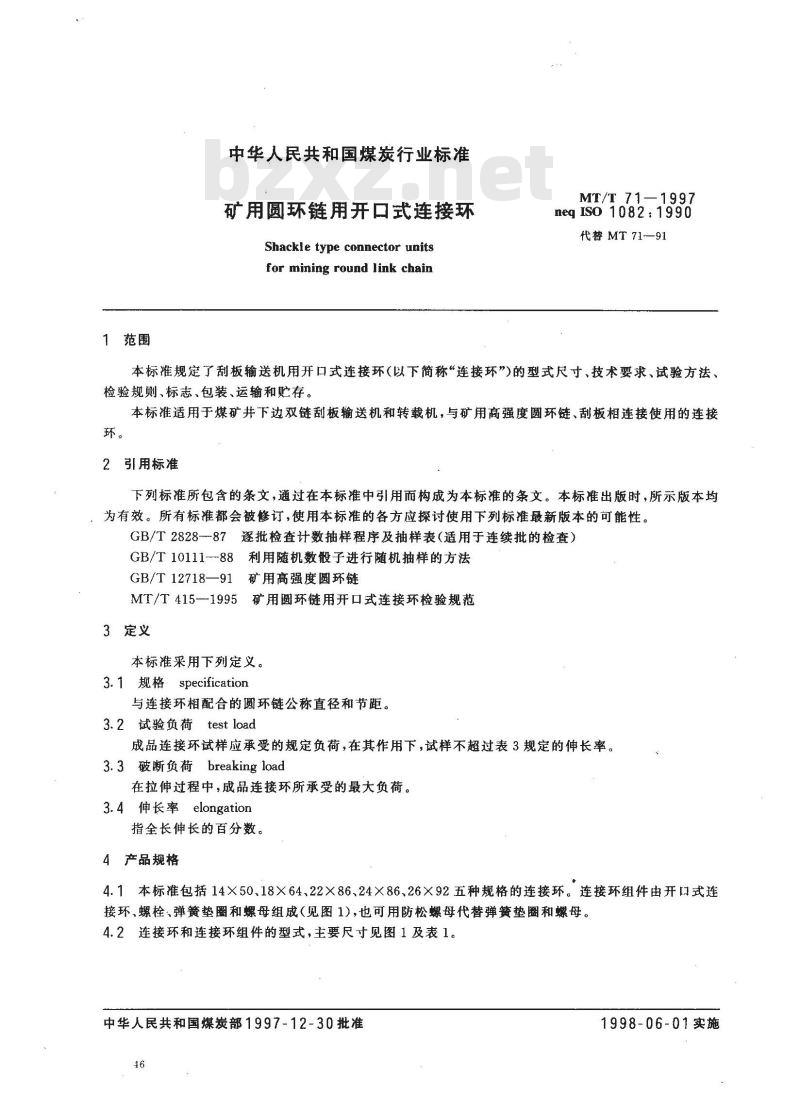

中华人民共和国煤炭行业标准
矿用圆环链用开口式连接环
Shackle type connector unitsfor mining round link chain
MT/T 71—1997
neqIS0 1082:1990
代替MT71—91
本标准规定了刮板输送机用开口式连接环（以下简称“连接环”)的型式尺寸、技术要求、试验方法、检验规则、标志、包装、运输和贮存。本标准适用于煤矿井下边双链刮板输送机和转载机，与矿用高强度圆环链、刮板相连接使用的连接环。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。GB/T2828-87逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T10111-88利用随机数般子进行随机抽样的方法GB/T12718—91矿用高强度圆环链MT/T415-1995矿用圆环链用开口式连接环检验规范3定义
本标准采用下列定义。
3.1规格 specification
与连接环相配合的圆环链公称直径和节距。3.2试验负荷test load
成品连接环试样应承受的规定负荷，在其作用下，试样不超过表3规定的伸长率。3.3破断负荷breaking load
在拉伸过程中，成品连接环所承受的最大负荷。3.4伸长率elongation
指全长伸长的百分数。
4产品规格
4.1本标准包括14×50、18×64、22×86、24×86、26×92五种规格的连接环。连接环组件由开口式连接环、螺栓、弹簧垫圈和螺母组成（见图1），也可用防松螺母代替弹簧垫圈和螺母。4.2连接环和连接环组件的型式，主要尺寸见图1及表1。中华人民共和国煤炭部1997-12-30批准46
1998-06-01实施

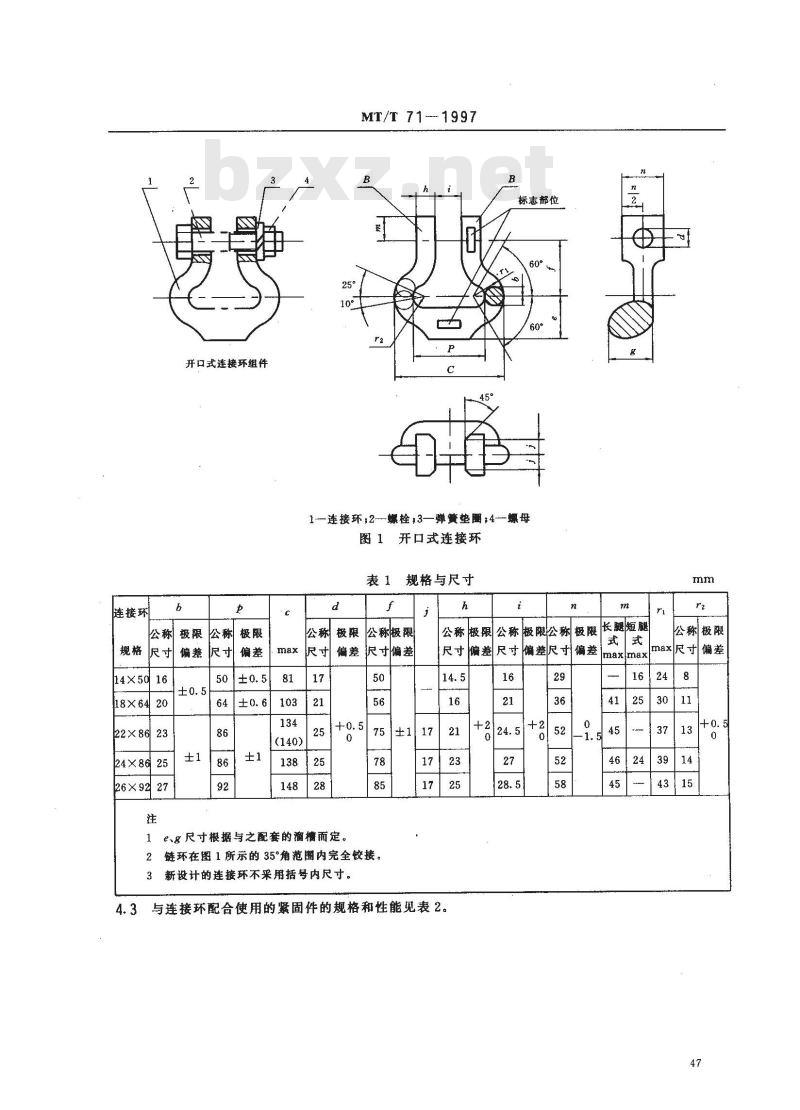

连接环
14×5d
18×64
22×8623
24×8625
26×9227
开口式连接环组件
MT/T 71--1997
标志部位
1—连接环;2-螺栓;3—弹簧垫;4螺母图1开口式连接环
表1规格与尺寸
公称极限
尺寸偏差
e、g 尺寸根据与之配套的瘤槽而定。75±1
链环在图1所示的35°角范围内完全铰接。2
新设计的连接环不采用括号内尺寸。3
长腿短腿
公称极限公称极限公称极限
偏差尺偏差
尺寸偏差
4.3与连接环配合使用的紧固件的规格和性能见表2。16
公称极限
max尺寸偏差
连接环规格
14×50
18×64
26×92
M16×65
M20X80
M24X100
M24X105
M27X115

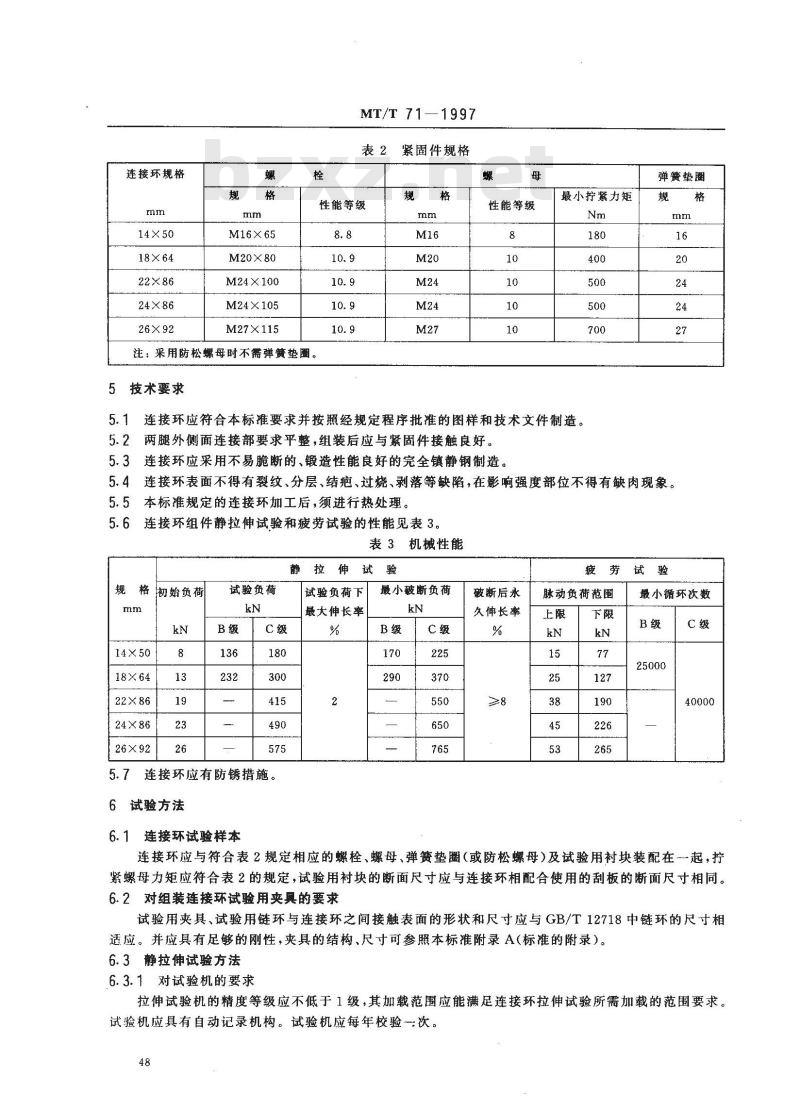

MT/T 71—1997
表2紧固件规格
性能等级
注：采用防松螺母时不需弹簧垫圈。5技术要求
性能等级
最小拧紧力矩
连接环应符合本标准要求并按照经规定程序批准的图样和技术文件制造。5.1
两腿外侧面连接部要求平整，组装后应与紧固件接触良好。5.3连接环应采用不易脆断的、锻造性能良好的完全镇静钢制造。弹簧垫圈
连接环表面不得有裂纹、分层、结疤、过烧、剥落等缺陷，在影响强度部位不得有缺肉现象。5.4
本标准规定的连接环加工后，须进行热处理。5.6
连接环组件静拉伸试验和疲劳试验的性能见表3。表3机械性能
静拉伸试验
初始负荷
14×50
18×64
24×86
试验负荷
连接环应有防锈措施。
6试验方法
连接环试验样本
试验负荷下
最大伸长率
最小破断负荷
破断后永
久伸长率
疲劳试验
脉动负荷范围
最小循环次数
连接环应与符合表2规定相应的螺栓、螺母、弹簧垫圈（或防松螺母）及试验用衬块装配在一起，拧紧螺母力矩应符合表2的规定，试验用衬块的断面尺寸应与连接环相配合使用的刮板的断面尺寸相同。6.2对组装连接环试验用夹具的要求试验用夹具、试验用链环与连接环之间接触表面的形状和尺寸应与GB/T12718中链环的尺寸相适应。并应具有足够的刚性，夹具的结构、尺寸可参照本标准附录A(标准的附录）。6.3静拉伸试验方法
6.3.1对试验机的要求
拉伸试验机的精度等级应不低于1级，其加载范围应能满足连接环拉伸试验所需加载的范围要求。试验机应具有自动记录机构。试验机应每年校验一次。48

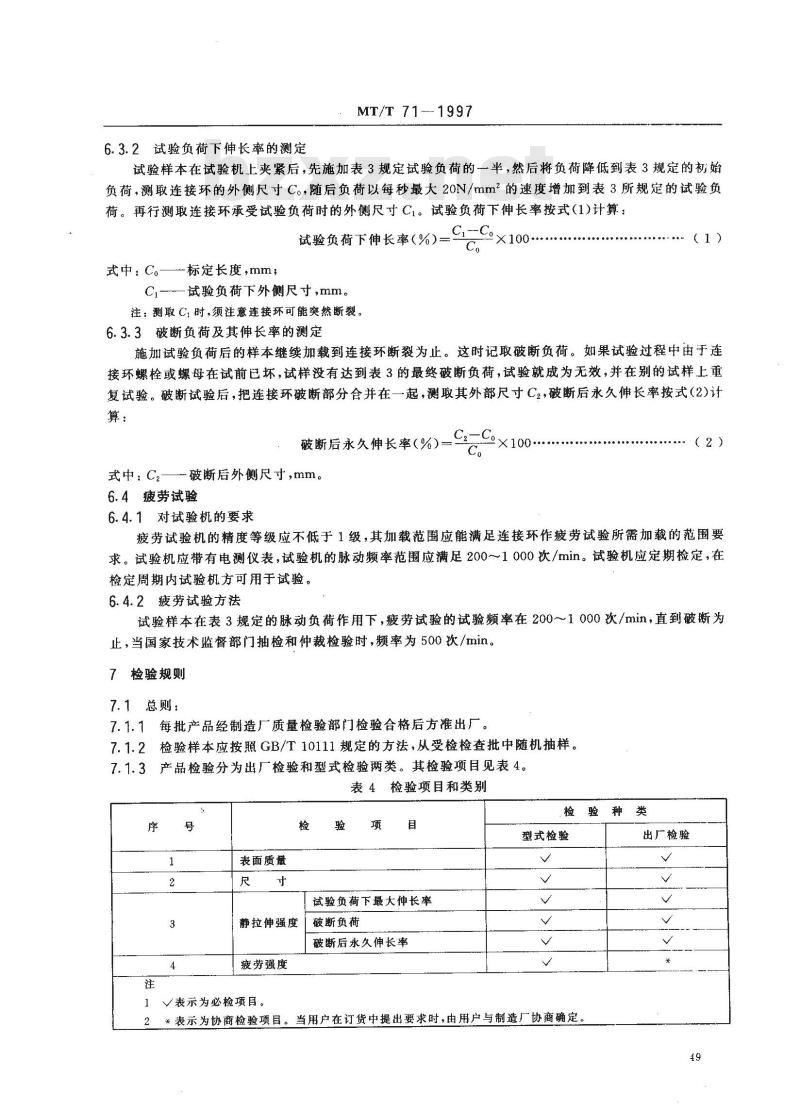

6.3.2试验负荷下伸长率的测定
MT/T 71--1997
试验样本在试验机上夹紧后，先施加表3规定试验负荷的半，然后将负荷降低到表3规定的初始负荷，测取连接环的外侧尺寸C。，随后负荷以每秒最大20N/mm2的速度增加到表3所规定的试验负荷。再行测取连接环承受试验负荷时的外侧尺寸Ci1。试验负荷下伸长率按式（1)计算：CiC。
试验负荷下伸长率（%)一
X100·
式中：C。—标定长度，mm，
Ci-试验负荷下外侧尺寸,mm。
注：测取C,时，须注意连接环可能突然断裂。6.3.3破断负荷及其伸长率的测定（1）免费标准下载网bzxz
施加试验负荷后的样本继续加载到连接环断裂为止。这时记取破断负荷。如果试验过程中由于连接环螺栓或螺母在试前已坏，试样没有达到表3的最终破断负荷，试验就成为无效，并在别的试样上重复试验。破断试验后，把连接环破断部分合并在一起，测取其外部尺寸C2，破断后永久伸长率按式（2)计算：
破断后永久伸长率（%）
式中：Cz破断后外侧尺寸,mm。
6.4疲劳试验
6.4.1对试验机的要求
Cz-Co×100.
疲劳试验机的精度等级应不低于1级，其加载范围应能满足连接环作疲劳试验所需加载的范围要求。试验机应带有电测仪表，试验机的脉动频率范围应满足200～1 000次/min。试验机应定期检定，在检定周期内试验机方可用于试验。6.4.2疲劳试验方法
试验样本在表3规定的脉动负荷作用下，疲劳试验的试验频率在200～1000次/min，直到破断为止，当国家技术监督部门抽检和仲裁检验时，频率为500次/min。7检验规则
7.1总则：
7.1.1每批产品经制造厂质量检验部门检验合格后方准出厂7.1.2检验样本应按照GB/T10111规定的方法，从受检检查批中随机抽样。7.1.3产品检验分为出厂检验和型式检验两类。其检验项目见表4。表 4检验项目和类别
表面质量
试验负荷下最大伸长率
静拉伸强度
疲劳强度
破断负荷
破断后永久伸长率
型式检验
√表示为必检项目。
，*表示为协商检验项目。当用户在订货中提出要求时，由用户与制造厂协商确定。出厂检验
7.2出厂检验：
MT/T 71--1997
连接环的出厂检验按照GB/T2828进行抽样，开始按二次正常抽样方案，可随产品质量的优劣按转移规则进行宽严调整。
其检验项目、检验数量、检验要求、合格质量水平及二次正常抽样方案判定数组见表5。表5出厂检验样本大小及二次抽样判定数组检验数量
检验项目
表面质量
及尺寸
静拉伸
疲劳强度
检查水平
批量范围
样本大
小字码
样本大小
每台回火炉设备按班次生产的数量组成一个交检批。累计样
本大小
2静拉伸强度检验时，破断负荷缺陷数必须小于第二合格判定数。检验要求
按本标准4.2、
5.2、5.4的规定
按本标准表 3的
按本标准表3的
表面质量、尺寸检验中的二次抽样判定数值为A类不合格项数累计值。3
7.3凡属下列情况之一者，应进行型式检验。a）试制新产品时（包括老产品转厂生产）；b）当产品的结构，工艺或所使用材料的改变影响性能时；c）停产2年后，恢复生产时；
d）用户对产品质量有重大异议提出要求时（检验项目与制造厂具体协商)，e）国家质量监督机构提出进行型式检验的要求时。7.4连接环的表面质量和尺寸不合格分A、B两类。7.4.1出现下列情况之一者，判为A类不合格。a）连接环表面有目视裂纹；
b）连接环节距P不符合表1规定。7.4.2出现下列情况之一者，判为B类不合格。a）表面有剥落或类似缺陷，
b）表面有分层或结疤；
c）两腿外侧面连接部不平整；
d）图1中b、c、d、f、r、i尺寸之一不符合表1规定者。7.4.3当B类不合格项数等于3项时，视为1项A类不合格。7.5型式检验项目的样本大小及二次抽样判定数组见表6。50
合格质量水平
(AQL=15)
二次抽样判定数组
检验项目
尺寸及表面质量
静拉伸强度
疲劳强度
MT/T71-1997
表6型式检验样本大小及二次抽样判定数组检验数量
批量范围
检查水平
≤500
≤500
样本大
小字码
样本大小
累计样
本大小
表面质检验、尺寸检验项目中二次抽样判定数值为A类不合格项数累计值。2静拉伸强度检验时，破断负荷不合格数必须小于第二合格判定数。8
标志、包装、贮存和运输
8.1标志
各制造厂应将本厂厂标打印或锻造在连接环上所规定的部位（任选一处）。合格质量水平
(AQL)15
二次抽样方案判定数组
8.2包装
连接环作为单独产品出厂时应捆扎牢固或采用装箱，在运输过程中不应散开，并须附有产品质量合格证和装箱单。合格证内容应包括：名称、规格、质量等级、检验日期及检验人员代号。8.3箱面标志
在包装箱的侧面应注明连接环的品种、规格、质量等级、厂标或商标、制造厂名称及出厂日期。8.4存及运输
应注意防锈。
A1总购
MT/T71-1997
附录A
（标准的附录）
矿用圆环链用开口式连接环试验用夹具A1.1爽具的组成件与连接环接触部分表面的形状和尺寸必须保证与被试连接环自由安装。A1.2夹具各组成件应选用适当钢材及热处理工艺，使其强度高于连接环组件的破断强度。静拉伸试验用夹具
静拉伸试验用夹具由试验用链环、卡块、卡块套组成。与连接环组件的连接方式见图A1。1-试验用链环；2—村块；3—卡块；4—卡块套;5—连接环组件图Al
A2.1.1试验用链环的棒料直径，内边最小宽度及圆弧部分尺寸必须符合GB/T12718相应链环的规定。
试验用卡块尺寸见图A2。
d--链环直边直径;R;-圆环链链环内边宽度α之半(见GB/T12718表1);f--视链环规格自行确定图A2
A2.1.3卡块套尺寸应与拉伸试验机卡具，试验用链环、卡块相适应。52
疲劳试验用夹具
MT/T71—1997
A3.1疲劳试验用夹具由试验用链环、固定销、固定销套组成、与连接环组件的连接方式见图A3。1-试验用链环；2-固定销；3—连接环组件；4—衬块5—固定销套图A3
A3.1.1试验用圆环链与本附录A2.1.1规定相同。A3.1.2试验用固定销如图A4，尺寸见表A1。固定销与固定销套的固结定位措施可自行确定。BE
链条规格
14×50
18×64
22×86
24× 86
26×92
MT/T711997
注：尺寸L可自行确定。r、u值为参考值。H
A3.1.3固定销套尺寸应与疲劳试验机卡具，试验用链环，固定销及其固结定位装置相适应，尺寸α（图A3)为相应圆环链链环的内边宽度，见GB/T12718表1。54
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
