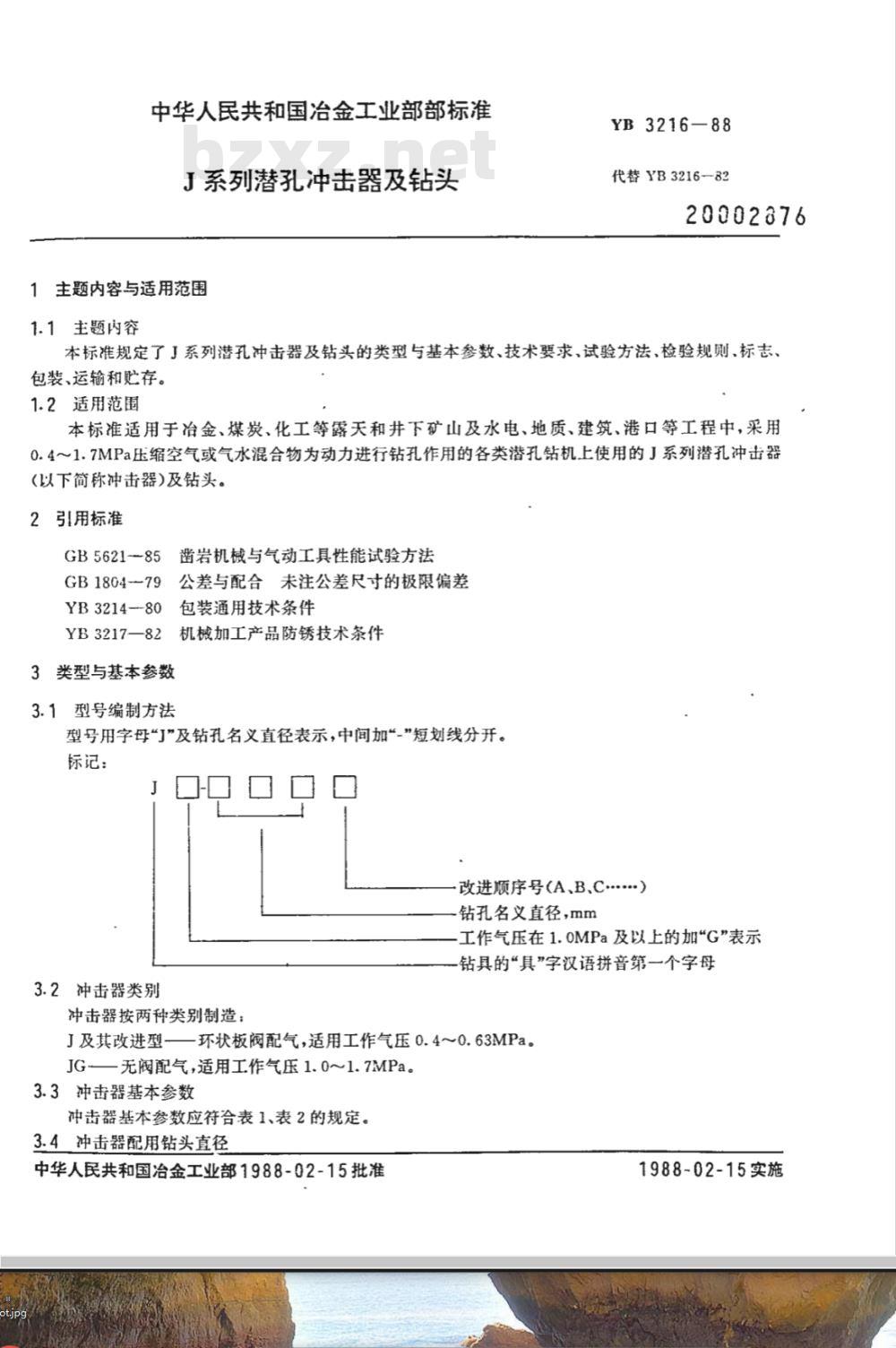

【冶金行业标准(YB)】 J系列潜孔冲击器及钻头

中华人民共和国治金工业部部标J系列潜孔冲击器及钻头
1主题内容与适用范围
1.1主题内容www.bzxz.net
YB3216-88
代替YB3216-82
20002376
本标准规定了J系列潜孔冲击器及钻头的类型与基本参数、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
1.2适用范围
本标准适用于冶金、煤炭、化工等露天和井下矿山及水电、地质、建筑、港口等工程中，采用0.4～1.7MPa压缩空气或气水混合物为动力进行钻孔作用的各类潜孔钻机上使用的J系列潜孔冲击器(以下简称冲击器）及钻头。
2引用标准
GB562185凿岩机械与气动工具性能试验方法GB1804--79
公差与配合未注公差尺寸的极限偏差YB3214--80
包装通用技术条件
机械加工产品防锈技术条件
YB3217—82
3类型与基本参数
3.1型号编制方法
型号用字母\J”及钻孔名义直径表示，中间加“_”短划线分开。标记：
JOOOOO
改进顺序号(A、B、C..）
钻孔名义直径，mm
工作气压在1.OMPa及以上的加“G”表示钻具的“具”字汉语拼音第一个字母3.2冲击器类别
冲击器按两种类别制造：
J及其改进型—环状板阀配气，适用工作气压0.4～0.63MPa。JG—无阀配气，适用工作气压1.0～1.7MPa。3.3冲击器基本参数
冲击器基本参数应符合表1、表2的规定。3.4冲击器配用钻头直径
中华人民共和国冶金工业部1988-02-15批准1988-02-15实施

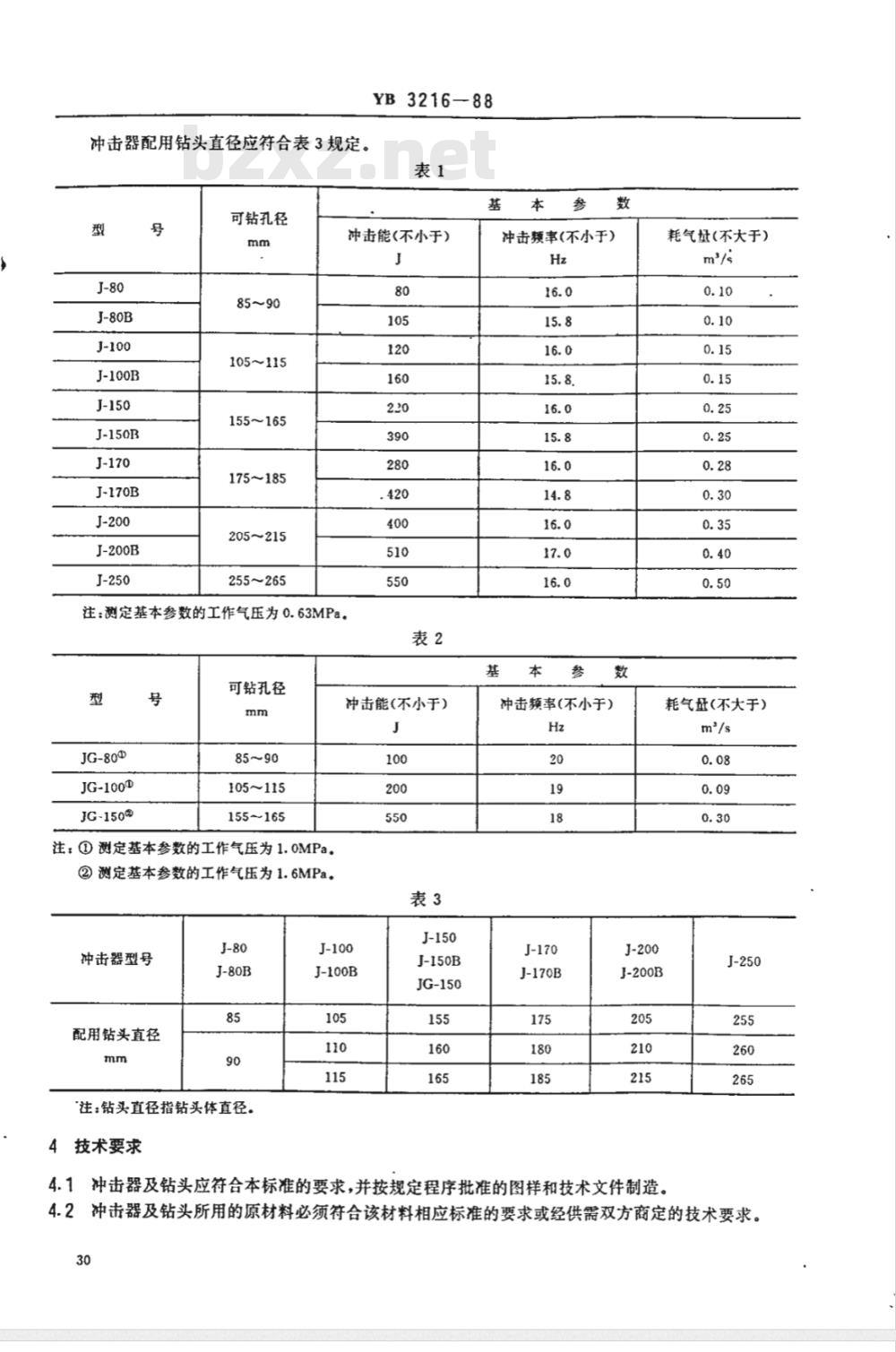

冲击器配用钻头直径应符合表3规定。可钻孔径
J-100B
J-150B
J-170B
J-200B
105~115
155~165
175~185
205~215
255~265
注：测定基本参数的工作气压为0.63MPa。可钻孔径
JG-800
JG-1000
JG-1500
105~115
155~165
注：④测定基本参数的工作气压为1.0MPa。测定基本参数的工作气压为1.6MPa。J-80
冲击器型号
配用钻头直径
注：钻头直径指钻头体直径。
4技术要求
YB 3216-88
冲击能(不小于）
冲击能(不小于)
J-100B
J-150B
JG-150
冲击频率(不小于)
冲击颊率(不小于)
J-170B
耗气量(不大于）
耗气盘(不大于）
J-200B
4.1冲击器及钻头应符合本标准的要求，并按规定程序批准的图样和技术文件制造。J-250
4.2冲击器及钻头所用的原材料必须符合该材料相应标准的要求或经供需双方商定的技术要求。30
YB 3216-88

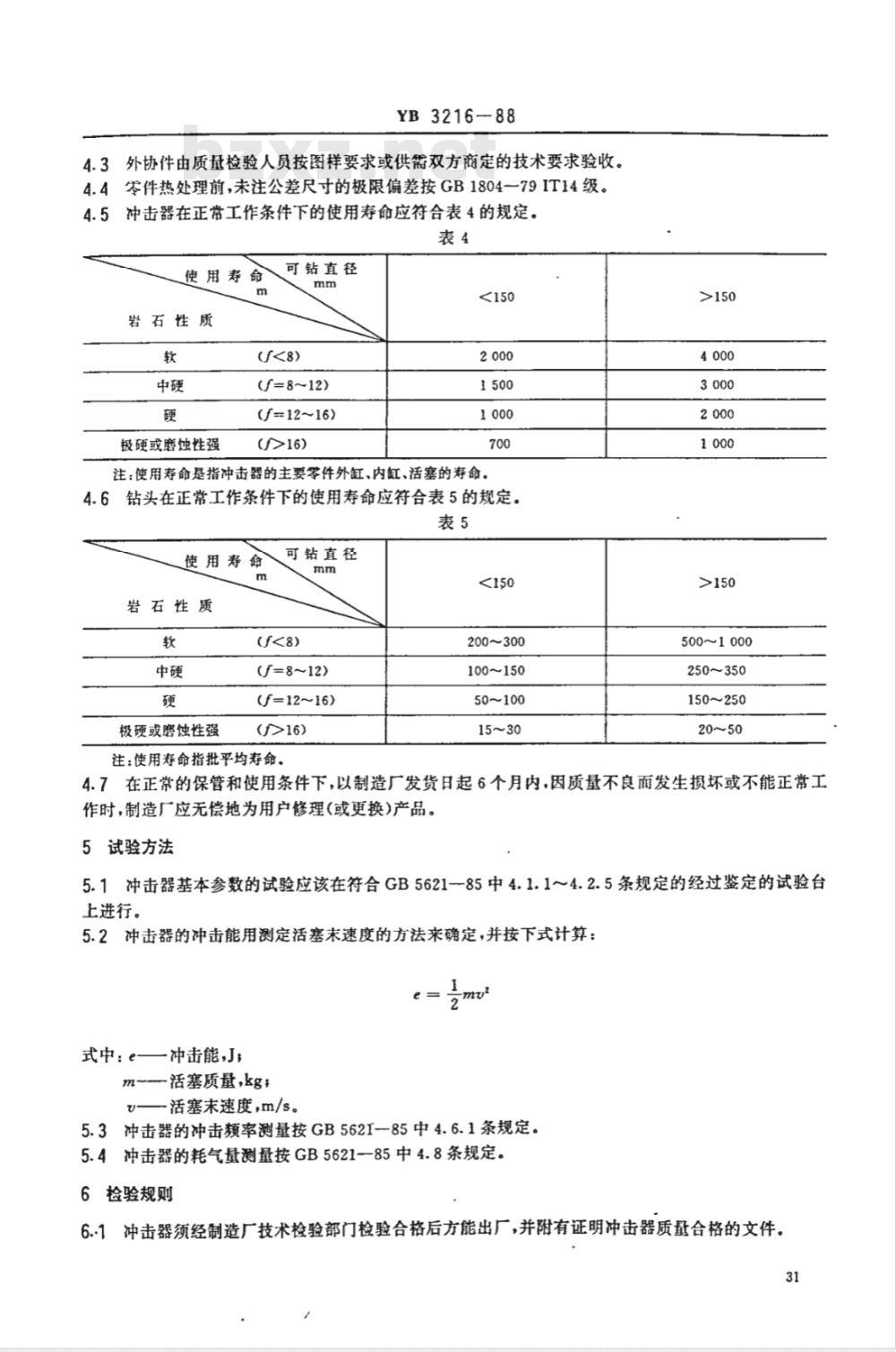

4.3外协件由质量检验人员按图样要求或供需双方商定的技术要求验收。4.4零件热处理前，未注公差尺寸的极限偏差按GB1804—一79IT14级。4.5冲击器在正常工作条件下的使用寿命应符合表4的规定。表4
使用寿命
岩石性质
极硬或磨蚀性强
可钻直径
(=8～12)
(f=12~16)
注：使用寿命是指冲击器的主要零件外缸、内缸、活塞的寿命。4.6钻头在正常工作条件下的使用寿命应符合表5的规定。表5
使用寿命
岩石性质
极硬或磨蚀性强
可钻直径
(f=8~12)
(f=12~16)
注：使用寿命指批平均寿命。
200～300
100~150
500~1000
250~350
150~250
20～50
4.7在正常的保管和使用条件下，以制造厂发货日起6个月内，因质量不良而发生损坏或不能正常工作时，制造厂应无偿地为用户修理(或更换)产品。5试验方法
5.1冲击器基本参数的试验应该在符合GB562185中4.1.1～4.2.5条规定的经过鉴定的试验台上进行。
5.2冲击器的冲击能用测定活塞末速度的方法来确定，并按下式计算：2
式中：e——冲击能，J；
m活塞质量，kg:
v活塞末速度，m/s。
5.3冲击器的冲击频率测量按GB5621-85中4.6.1条规定。5.4冲击器的耗气量测量按GB562185中4.8条规定。6检验规则
6.-1冲击器须经制造厂技术检验部门检验合格后方能出厂,并附有证明冲击器质量合格的文件。31
YB 3216-88

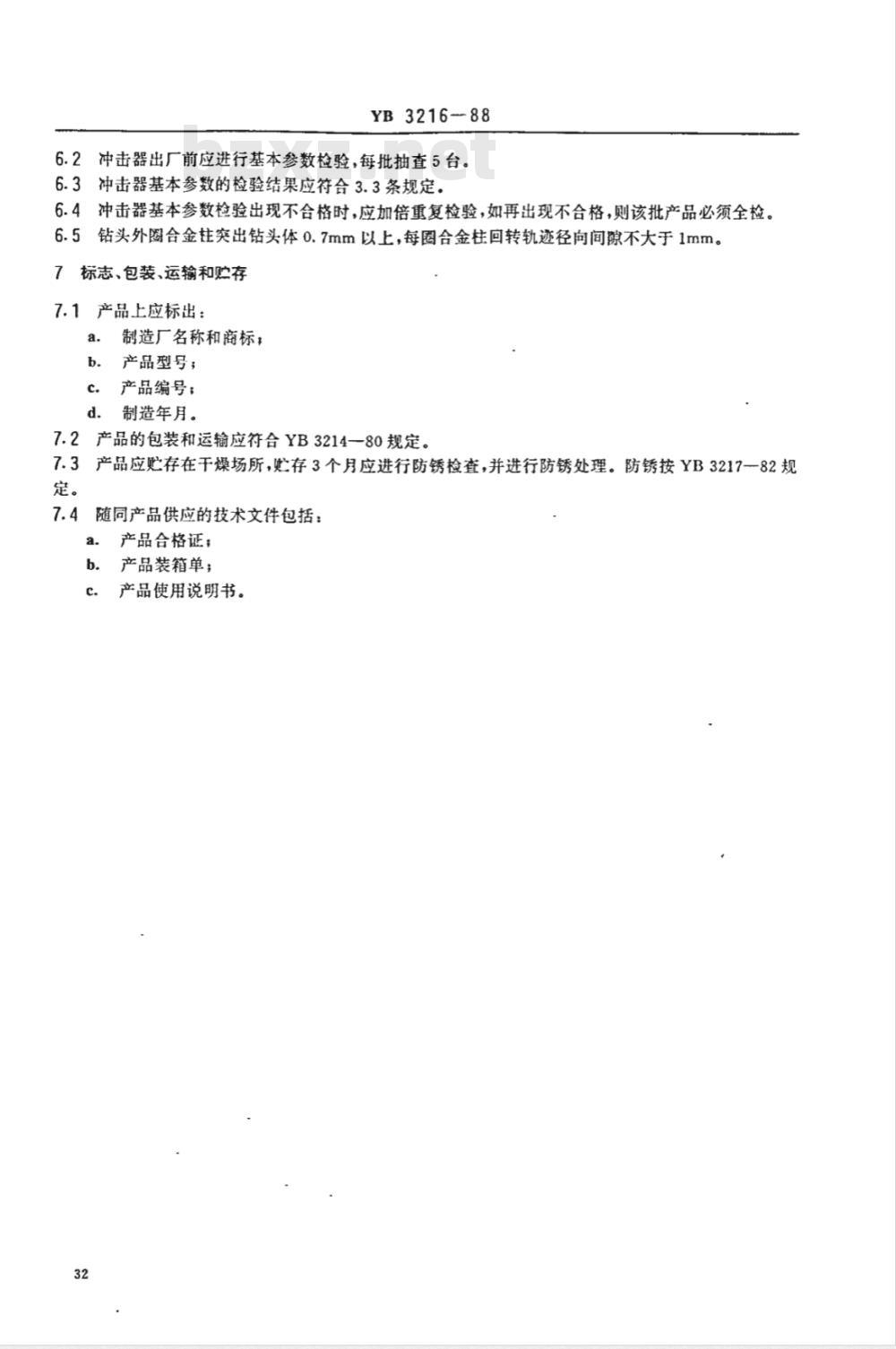

6.2冲击器出厂前应进行基本参数检验，每批抽查5台。6.3冲击器基本参数的检验结果应符合3.3条规定。6.4冲击器基本参数检验出现不合格时，应加倍重复检验，如再出现不合格，则该批产品必须全检。6.5钻头外圈合金柱突出钻头体0.7mm以上，每圈合金柱回转轨迹径向间源不大于1mm。标志、包装、运输和贮存
7.1产品上应标出：
制造厂名称和商标，
产品型号；
产品编号；
制造年月。
7.2产品的包装和运输应符合YB3214-80规定。7.3产品应贮存在干燥场所，贮存3个月应进行防锈检查，并进行防锈处理。防锈按YB3217-82规定。
随同产品供应的技术文件包括：a.
产品合格证；
产品装箱单；
产品使用说明书。
YB3216-88

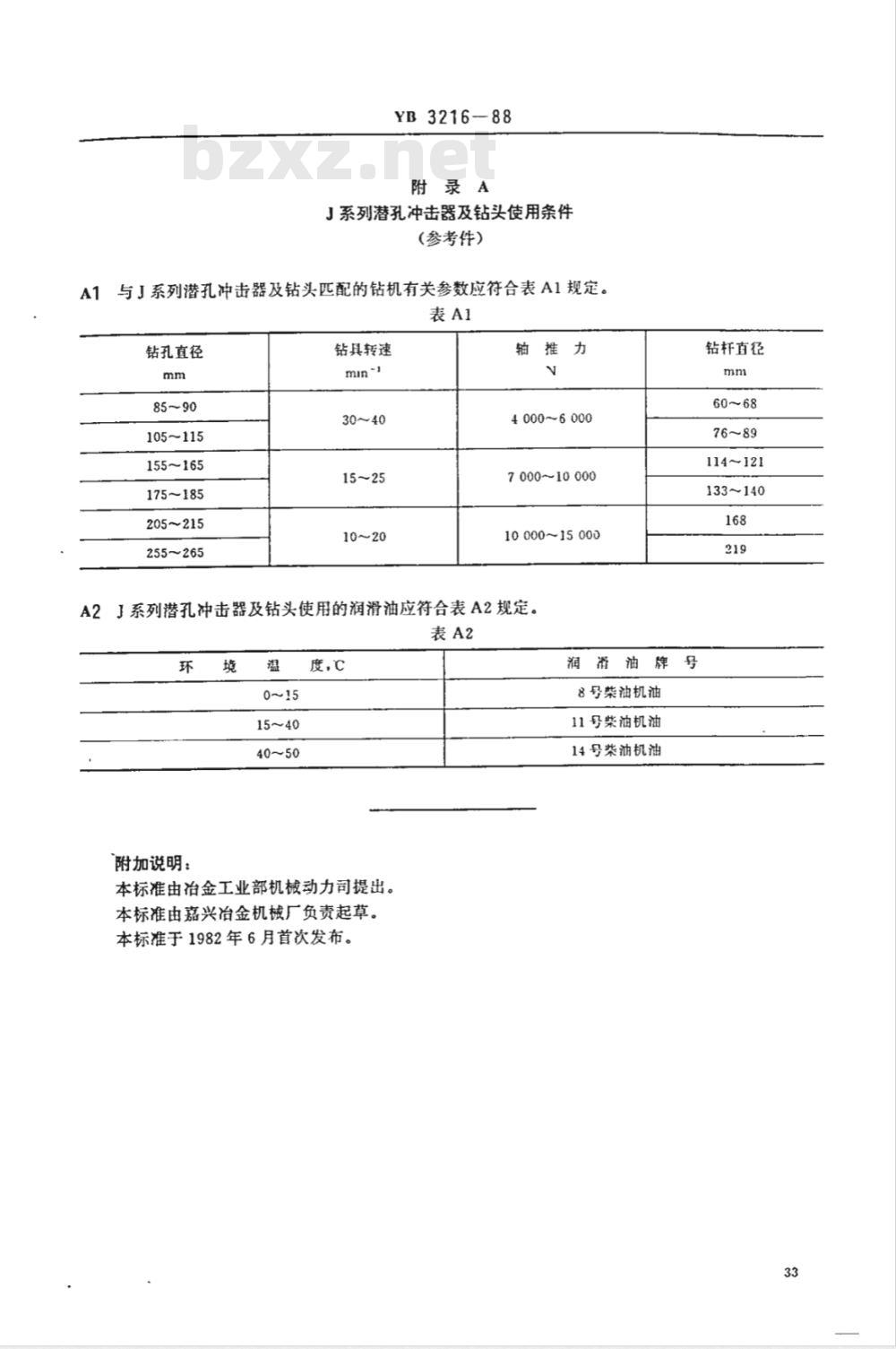

附录A
J系列潜孔冲击器及钻头使用条件(参考件）
与J系列潜孔冲击器及钻头匹配的钻机有关参数应符合表A1规定。A1
钻孔直径
105~115
155~165
175~185
205~215
255~265
钻具转速
30～40
轴推力
4000~6000
7000~10000
10000~15000
A2J系列潜孔冲击器及钻头使用的润滑油应符合表A2规定。表A2
附加说明：
度，c
本标准由冶金工业部机械动力司提出。本标准由嘉兴冶金机械厂负责起草。本标准于1982年6月首次发布。
润滑油牌号
8号柴油机油
11号柴油机油
14号柴油机油
钻杆直径
114121
133~140
