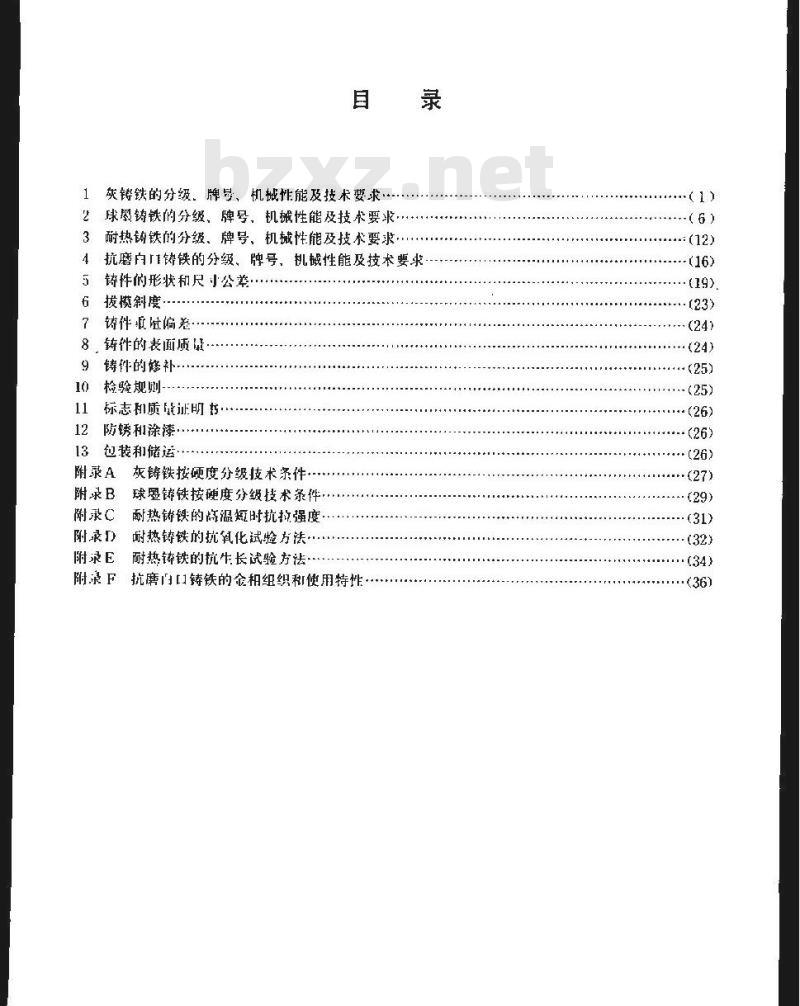

【冶金行业标准(YB)】 宝钢二高炉设备制造通用技术条件 铸铁件

灰铸铁的分级牌导，机械性能及技术要求·2球垦铸铁的分级、牌号、机械性能及技术要求：耐热铸铁的分级、牌号，机械性能及技术要求.3
4抗磨自Ⅱ铸铁的分级、牌号，机性能及技术要求5
铸件的形状和尺公差
拨模斜度·
铸件重过差
8，铸件的表面质量
铸件的修补
检验规划-
标志和质量证明书：
防锈利途漆，
也和储送
附录A
附录B
附录C
附录D
附录E
灰铸铁按硬度分级技术条件.
球垦铸铁按硬度分级技术条件
耐热铸铁的温短时抗拉强度
耐热铸铁的抗氧化试验方法
耐热铸铁的抗生长试验方法
附录F抗磨铸铁的金相组织和便用特性(1)
-（16)
·(23)
·(26)
·(26)
·(31)
·（32)
（36)

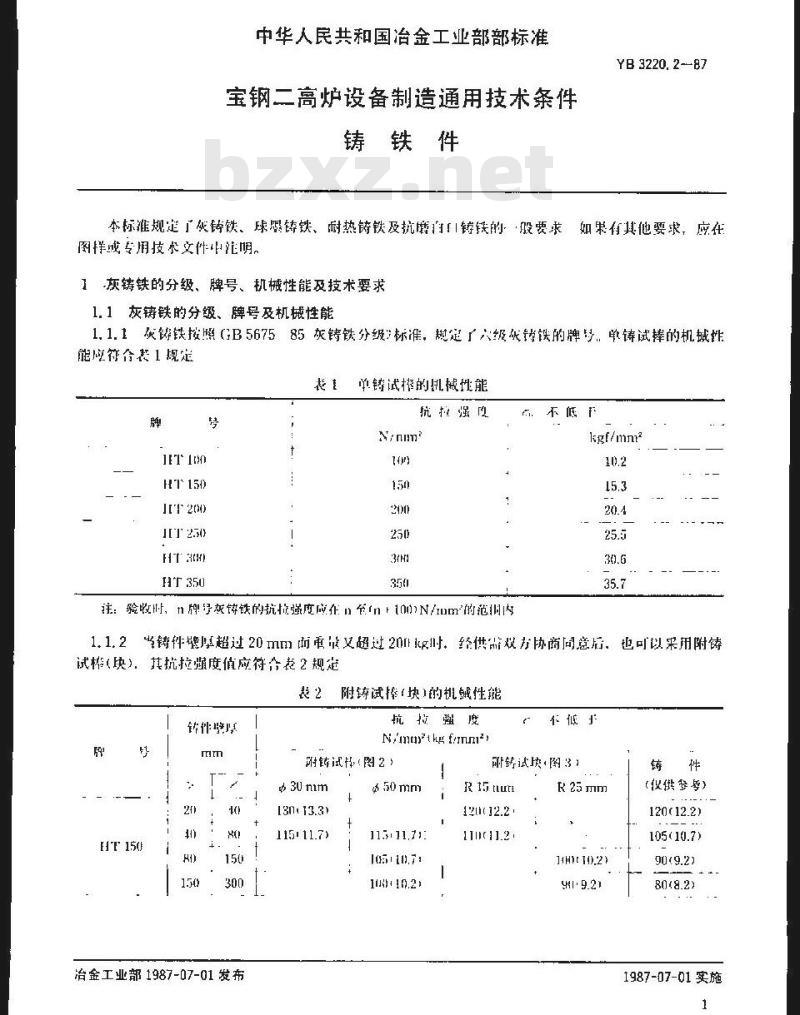

中华人民共和国治金工业部部标准宝钢二高炉设备制造通用技术条件铸铁件
YB 3220. 2--87
本标雅规定了灰铸铁、球限铸铁、耐热钠铁及抗磨自！铸铁的·吸要求如果有其他要求，应在
图样成专用技文件范明。
1灰铸铁的分级、牌号、机械性能及技术要求1.1灰铸铁的分级、牌号及机械性能1.1.1灰铸铁按照GB567585灰铸铁分级标准，规定厂六级铁的牌多，单铸试捧的机城排能度符合表1规定
逆铸试摇的机性能
抗拉强卫
注：验收时，n牌号灰诗铁的抗拉强度应作益m1m)N/mm的范用内1. 1. 2
不低产
kgf/mnr2
铸件厚超过20m询重量文超过20mkg时，经供品双方协商同意后也可以采用附铸试格（块)，其抗拉端度值应符合表2规定表2附铸试择（块的机娥性能
件瞻厚
HT 15(
治金工业部1987-07-01发布
抗拉强度
N.nt?t kg fann?
附试图2
115111.7)
办50mm
不低！
铸试块图
R5 turti
（设供琴号）
120(12.2)
105(10.7)
1987-07-01实施
铸件接厚

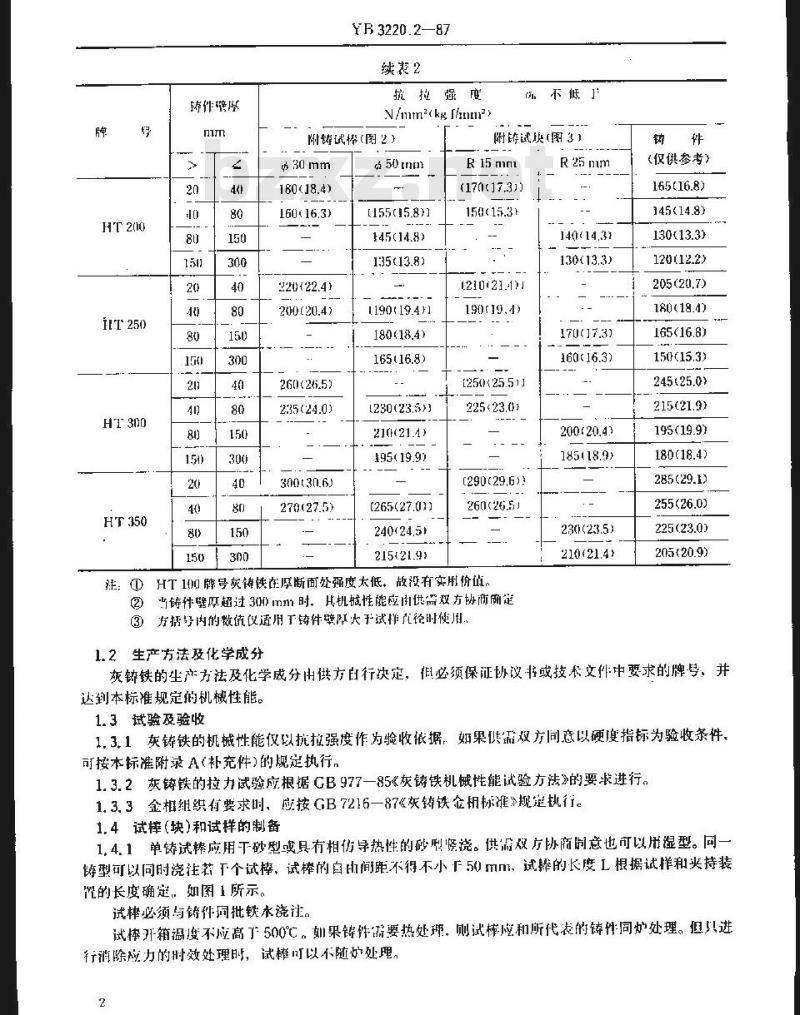

YR 3220.2—87
续表2
抗拉强度
N/m\(k/n>
附铸试格（图2)
s 30 mm
180(18.4)
160(16.3)
220(22.4)
200(20.4)
2G0(265)
235(24.0)
270(27.5)
[155(15.8]]
145(14.8)
119019.4月
165116.8.
230(23.5))
21(H21.4)
195(19.9)
[265(27.0)]
215/21.93
确不低」
附铸试块（图3）
R 15 mml
(170617.3))
1210(21:1))
190019,43
(290(29.6))
260(26.5)
HT100牌号灰铸铁在厚断面处强度太低。故投有实用价值，当铸件壁厚超过30mm时，H机械性能应用供备双方协商确定②
③方括号内的数值仪适用丁持件壁降火于试排瓦论时使用、R25mm
140614.33
130(13.3)
170(17.3)
200(20.4)
185118.9)
230(23.5)
210/21.4)
（仅供参考）
165(16.8)
145614.8)
130(13.3)免费标准下载网bzxz
120(12.2)
205(20.7)
165(16.8)
150(15.3)
215(21.9)
195(19.9)
180(18.4)
285(29.1)
255(26.0)
225(23.0)
205(20.9)
1.2生产方法及化学成分
灰铸铁的生产方法及化学成分由供方白行决定，很必须保证协议非或技术文件中要求的牌号，并达到本标准规定的机械性能。
1.3试验及验收
1.3.1灰铸铁的机械性能仅以抗拉强度作为验收依据，如果供需双方同意以硬度指标为验收条件、可按本标准附录A（补充件）的现定执行，1.3.2灰铸铁的拉力试验应根据CB977一85《灰铸铁机械性能试验方法》的要求进行。1,3.3金相组织有要求时、应按GB7216一87《灰铸铁金相标准》规定执行。1.4试摔（块和试样的制备
1.4.1单铸试棒应用干砂型或具有相伤导热性的砂型竖浇。供而双方协商同意也可以用湿型。同一铸型可以同时浇注若下个试棒，试棒的自由间鹿不得不小干5mm、试捧的长度L根据试样和夹持装置的长度确定：如图1所示。
试棒必须与铸件同批铁水浇注。试棒开箱温度不应高了500℃。如果铸件需要热处理。则试样应和所代表的铸件同炉处理。国只进行消除力的时效处理时，试榷叫以不随好处理。2

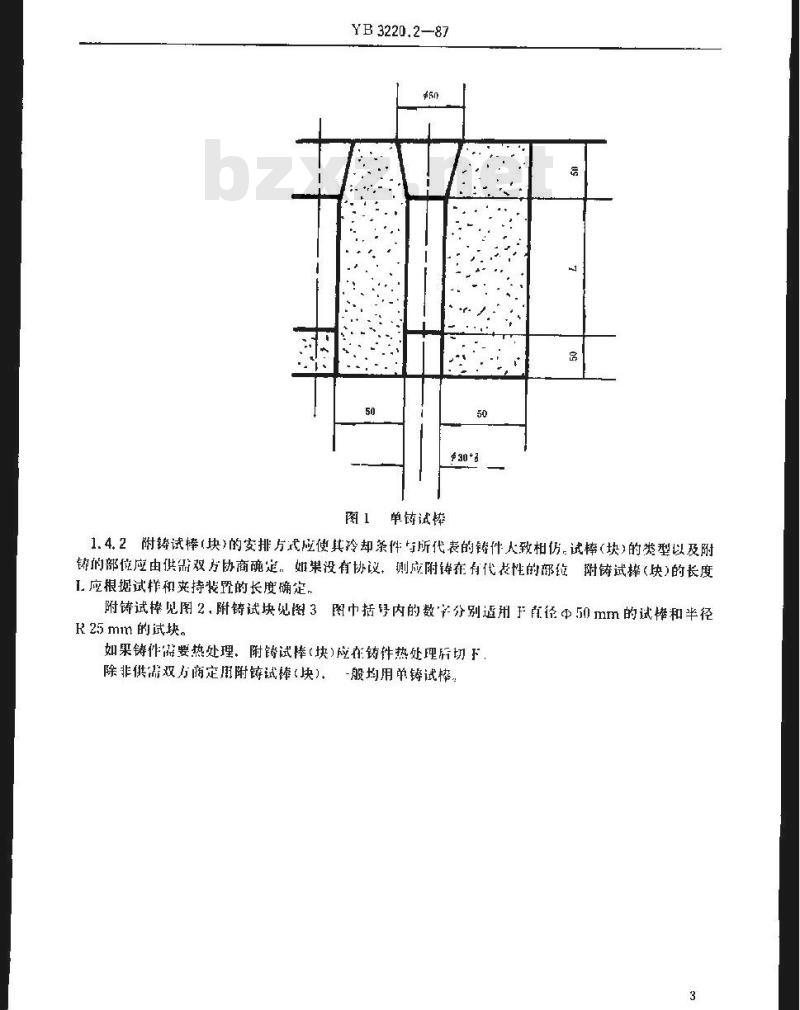

YB3220.2—87
事 30 *
1单铸试帮
1.4.2附铸试棒（块）的安排方式应使其冷却条件与所代表的铸件大致相伤，试（块）的类型以及附铸的部位应由供需双方协商确定，如果没有协议，测应附铸在有代表性的部位树铸试块）的长度L应根据试样和来持装罩的长度确定.附铸试棒见图2，附铸试块图3图中括号内的数牢分别适用于直径Φ50mm的试椎和半径R25mm的试块。
如果铸件链热处理，附铸试棒（块)应在铸件热处理后切下除非供需双方商定用附链试棒（块)，-般均用单铸试格，3

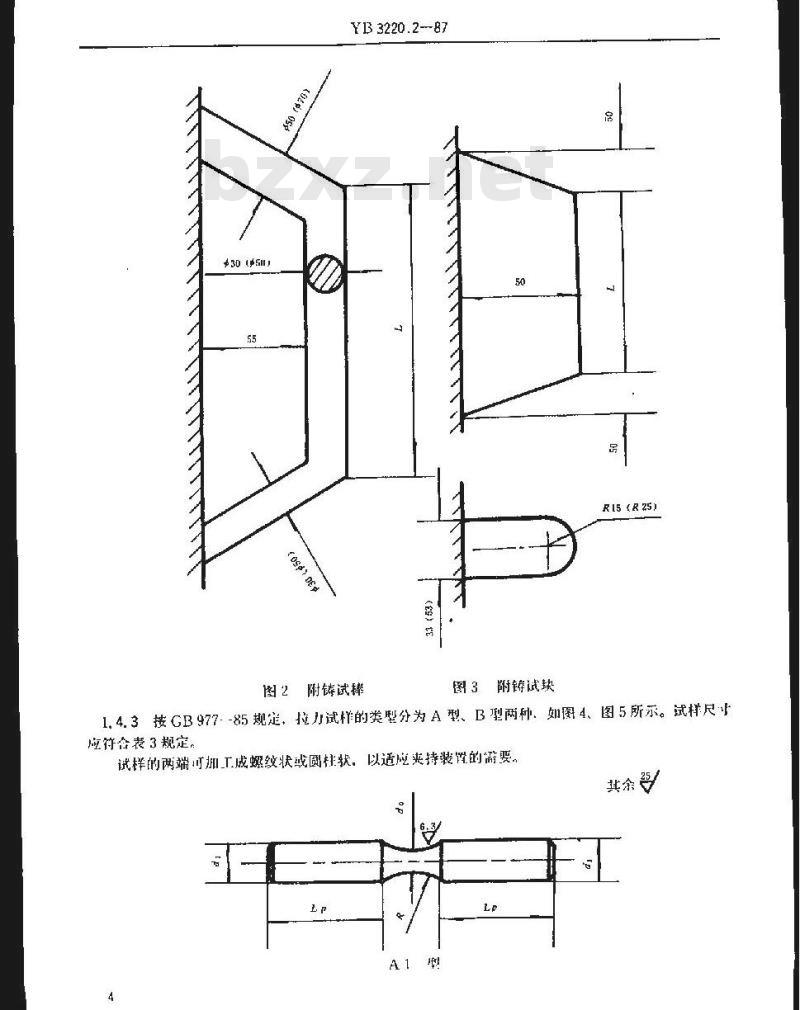

Y1B 3220.2--87
图2附铸试粹
图3附铸试块
R15 Rz5)
1.4.3按GB977--85规定，拉力试样的类型分为A型、B型两种、如图4、图5所示。试样尺应符合表3规定，
试样的两端可加工成螺纹状或圆柱状，以适应来持装置的篇要。Q
YB 3220.2-87
A型试样
B２型
图5B型试样
其余资
其余曼
其余台
螺纹状
YB 3220. 287
战小的乎行段长度
试样直征
过渡圆弧半径R
试样的尺寸
坡小直径d
殿小长度1p
螺纹直径l。螺距t
最小K度1s
2球魔铸铁的分级、牌号、机械性能及技术要求尼
2.1球铸铁的分级、牌号及机械性能见表4，表5，
2.1.1球墨铸铁牌号按单铸试块机械性能规定为八级。表4
鼓小抗控
QT 900—2
QT8002
QT 700—2
Q1600-3
QT500—7
QT450--10
QT400-15
QT400-18
QT4M)--18
QT 400- IR 1
最小屈服
单铸试块的机械性能
布氏硬度
280-360
245 -335
225-305
190~271
160-210
13~-180
130~180
单铸试块V型缺试样的最小冲未功功
率温23±5℃
三个试样平均位
注：字母\1\表承相成牌号在低温时应具有的冲中功别
加E公券
要金相组织
贝氏体或回火好民体
球光体或回火组织
珠光栋
珠光体+铁素体
铁素体+球光体
铁素体
铁素休
铁素体
低温-20±2℃
三个试样平均南
2.1.2按附铸试块的机磁性能分为5级牌号、见6、表7.这此牌号适用币大于2000kg及障厚3排~200m的球墨铸铁件
QT 700-2A
QT600 3A
QT51 7A
QT40015A
GT A0-18A
多专维界
30306G ce* 2nm
300e60
YB3220.2—87
附铸试块的机械性能和参考项目最小抗拉
最小服
延伸串
氏碰度
220-320
180270
17(1-240
注：牌导后而的字排A，系表示该牌号作附铸试块上测定的机械性能。以示与表4区别表7
QT 40018 A
3060-:e2200
60e- 200
附铸试块V型缺门试样的最小冲建功冲击功
室温 23 + 5 ℃
个试样半所值
宇“”表示相成牌些作低温时应具有的冲打功②字持\A\农示在附铸试块上测定的机械性能2.2生产方法、化学成分及热处理工艺+
个别俏
1要金相组织
珠光体
珠光体+铁素体
铁龄体+珠光体
铁蒸体
铁素体
低温20+2℃
主个试挣平均值
个别值
生产方法，化学成分及热处理艺可由供方自行决定：供必保证协议书或技术文作规定的要求。对化学成分、热处理方洪有特殊要求的球爆铸铁件应供需双方商定2,3试验及验收
2.3.1球限铁件的机械性能是以抗拉强度和延仰率两个指标为验收依据.如果对服强度有要求时，经供调双方商定以作为验收依据2.3.2方要求以硬度为验收依据时，供方所以按附录B（补充件)的规定提供铸件。2.3.3拉力试验按(B228-·76金励拉力试验法》规定进行：试按2.4.3款规定制备，2.3.4神试验！以适用我5排表7规定的牌，并其仪在为要求冲性能时冲功才作为验收依据.
2.3.5冲斤试验按GB210680金格夏比+V型缺1)神击试验万法的规定进行：试样按2.4.4所V型缺门冲卡试样制备，试验时成选用能最间球暨铸铁能量相适应的试验机，2.3.6布氏砸度试验按GB23184*金属布氏硬度试验法*的规定进行：硬度测试点应根据图样规定。荐无规定时、则山供方自行决定2.3.7如果耐方要检验金相组织时，可按J131802-76稀！镁球密维饮金相标准》的规定进行。球7
YB3220.2—87
化级别般不得低下4级，
2.3.8如果得要在件本体卜取样时。取样部贷及要达到的指标街供请双方商定。2.4试块、试样的制备
2.4.1单铸试块月与该批铸件间批铁水浇注、并在海批铁水的后期滤注试块的冷却条件应与所代丧的铸件大效拟伤
试块的形状叫以从图6、图7或图8中选择。阁6、图7试样的尺小如长8、装9。试样应由图6、图了抑剖面线的部位或图8的阅样加1制成，试块的开箱温度不应高下500℃，如果得件程要热处理时，试块应铸件同炉热处班妇果在铸型内进行球化，孕有处理时，试快川在有共间浇胃系统的铸型内浇注，或在与铸件上艺尽可能接近的带行反放案的铸型内单独浇托。z
我损斜度
『、a、、型
垃换群控
图型单铸试块
it: ()
可型单铸I型试块系定尺小
YB3220.2—87
U型单铸试块尺上
各种型试块的尺小
服期试样的总长确定
的吃砂，，a和小40m，最小8
图？Y型单锋试块
Y型的铸试块尺
各种Y型试快的小
根镇试样的总长度确定
注：试块的吃砂。【，1型最小为mmm、V型或小为xm*
尺比““所划数拍段供参
YB 3220,2--87
YB 3220.2—87
2.4.2当铸件重最超过2000kg而壁厚人于30mm时，采用附铸试块。附铸试块的形状如图9，尺寸如表10。附铸试块在铸件上的位置要以不影响铸件的使用性能、铸件的外观质量以及试块致密为原州。附铸试块应在热处理后从铸件[切取下来，铸
铁件型考壁厚
30注：如用较小尺寸的附铸试块时拉按下式规定-
附铸试块
附铸试块尺寸
40或60
70或105
2.4.3拉力试样应在单铸或附转试块「切取。形状及尺十如图101.6/
t = 7a
图10拉力试样
其余学
小提示：此标准内容仅展示完整标准里的部分截取内容，若需要完整标准请到上方自行免费下载完整标准文档。
