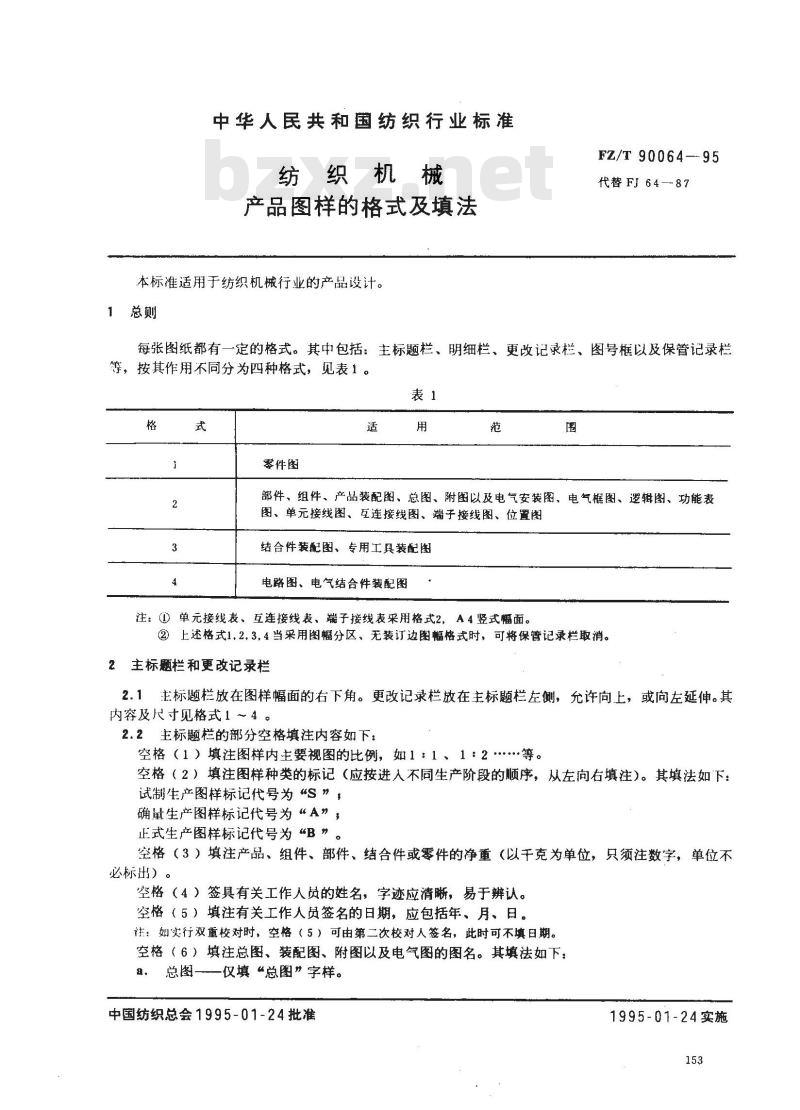

中华人民共和国纺织行业标准
纺织机械
产品图样的格式及填法
本标准适用于纺织机械行业的产品设计。总则
FZ/T 90064—95
代替 FJ64—~87

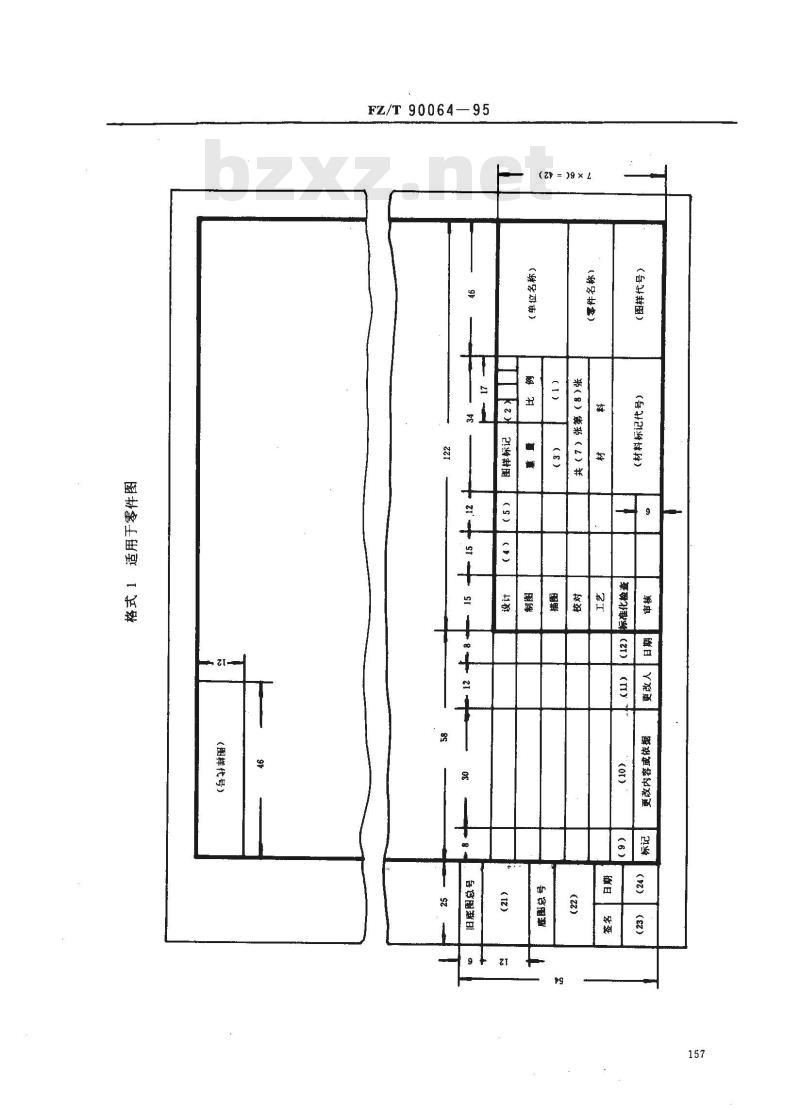

每张图纸都有一定的格式。其中包括：主标题栏、明细栏、更改记录栏、图号框以及保管记录栏等，按其作用不同分为四种格式，见表1。表1
零件图
部件、组件、产品装配图、总图、附图以及电气安装图、电气框图、逻辑图、功能表图、单元接线图、互连接线图、端子接线图、位置图结合件装配图、专用工具装配图电路图、电气结合件装配图
注：①单元接线表、互连接线表、端子接线表采用格式2，A4竖式幅面。②上述格式1，2.3，4当采用图幅分区、无装订边图幅格式时，可将保管记录栏取消。2主标题栏和更改记录栏
2.1主标题栏放在图样幅面的右下角。更改记录栏放在主标题栏左侧，允许向上，或向左延伸。其内容及尺寸见格式1～4。
2.2主标题栏的部分空格填注内容如下：空格（1）填注图样内主要视图的比例，如1：1、1：2等。空格（2）填注图样种类的标记（应按进人不同生产阶段的顺序，从左向右填注）。其填法如下：试制生产图样标记代号为“S”，确量生产图样标记代号为“A”，正式生产图样标记代号为“B”。空格（3）填注产品、组件、部件、结合件或零件的净重（以干克为单位，只须注数字，单位不必标出）。
空格（4）签具有关工作人员的姓名，字迹应清晰，易于辨认。空格（5）填注有关工作人员签名的日期，应包括年、月、日。注：如实行双重校对时，空格（5）可由第二次校对人签名，此时可不填日期。空格（6）填注总图、装配图、附图以及电气图的图名。其填法如下：a、总图——仅填“总图”字样。中国纺织总会1995-01-24批准
1995-01-24实施
FZ/T 90064—95
填“产品装配图”字样。
产品装配图一
组件装配图一一填组件的名称。例如：“车头组件”、“牵伸组件”…等。部件装配图一填部件的名称。例如：“给棉罗拉部件”等。d.
结合件装配图一一填结合件或专用工具的名称。例如：“安全罩结合件”、滚筒安装工具”f.
填电气图样名称。例如配套电气部分填：“电气安装图”、“开关箱部件”、电气图样
“互连接线图”……等，
g．附图——填附图的名称。例如：“地脚设计示意图”．…等。空格（7）填写该图样的总张数。如该图样仅张时，本栏可不填。空格（8）填写该图样的张次。如该图样仅-张时，本栏可不填。2.3更改记录栏的空格填注内容如下：空格（9）填注更改部位的标记（如③、、③……等）。注如在冏一标记下更改几处时，在更改栏的标记一项内也可作、③、③……、?、?……·等形式填写。
空格（10）填注更改的内容或更改所依据的文件编号。空格（11）签具更改人的姓名。空格（12）填注更改图样的日期。3明细栏

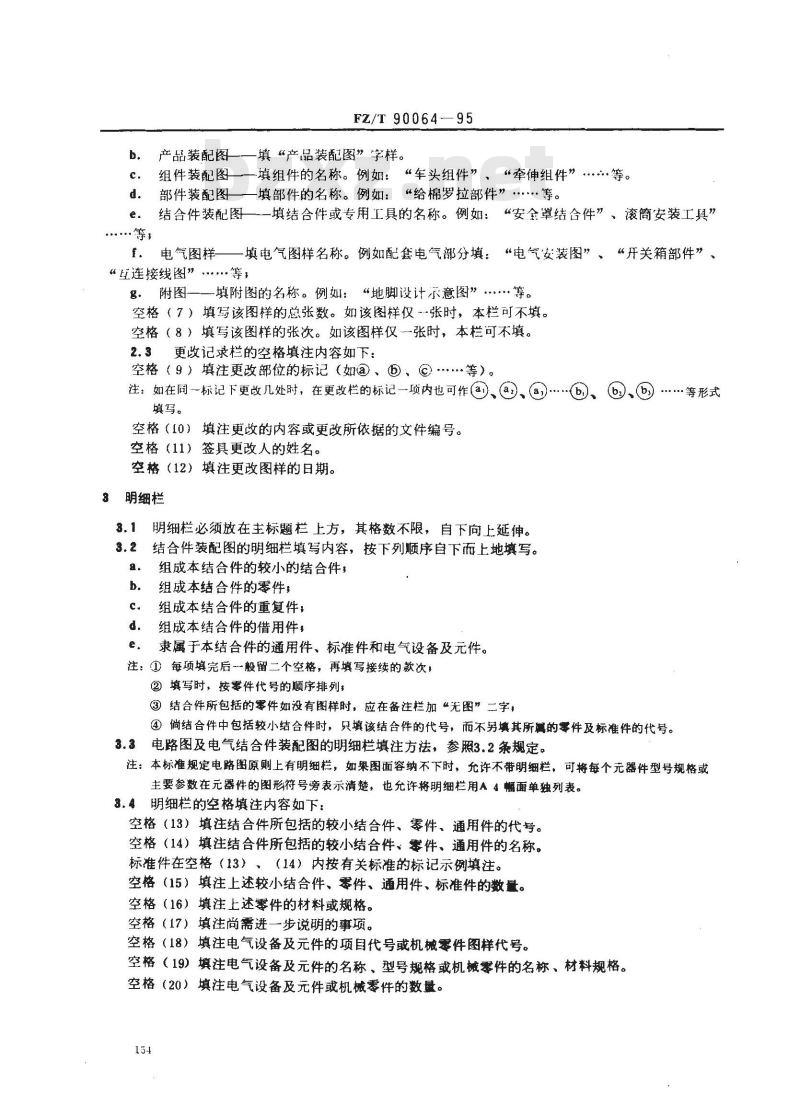

明细栏必须放在主标题栏上方，其格数不限，自下向上延伸。3.1
3.2结合件装配图的明细栏填写内容，按下列顺序自下而上地填写。组成本结合件的较小的结合件；a.
组成本结合件的零件，
组成本结合件的重复件，
组成本结合件的借用件，
隶属于本结合件的通用件、标准件和电气设备及元件。注：①每项填完后一般留二个空格，再填写接续的款次，②填写时，按零件代号的顺序排列，③结合件所包括的零件如没有图样时，应在备注栏加“无图”二字；④倘结合件中包括较小结合件时，只填该结合件的代号，而不另填其所属的零件及标准件的代号。电路图及电气结合件装配图的明细栏填注方法，参照3.2条规定。3.3
注：本标准规定电路图原则上有明细栏，如果图面容纳不下时，允许不带明细栏，可将每个元器件型号规格或主要参数在元器件的图形符号旁表示清楚，也允许将明细栏用A4幅面单独列表。3.4明细栏的空格填注内容如下：空格（13）填注结合件所包括的较小结合件、零件、通用件的代号。空格（14）填注结合件所包括的较小结合件、零件、通用件的名称。标准件在空格（13）、（14）内按有关标准的标记示例填注。空格（15）填注上述较小结合件、零件、通用件、标准件的数量。空格（16）填注上述零件的材料或规格。空格（17）填注尚需进一步说明的事项。空格（18）填注电气设备及元件的项目代号或机械零件图样代号。空格（19）填注电气设备及元件的名称、型号规格或机械零件的名称、材料规格。空格（20）填注电气设备及元件或机械零件的数量。154

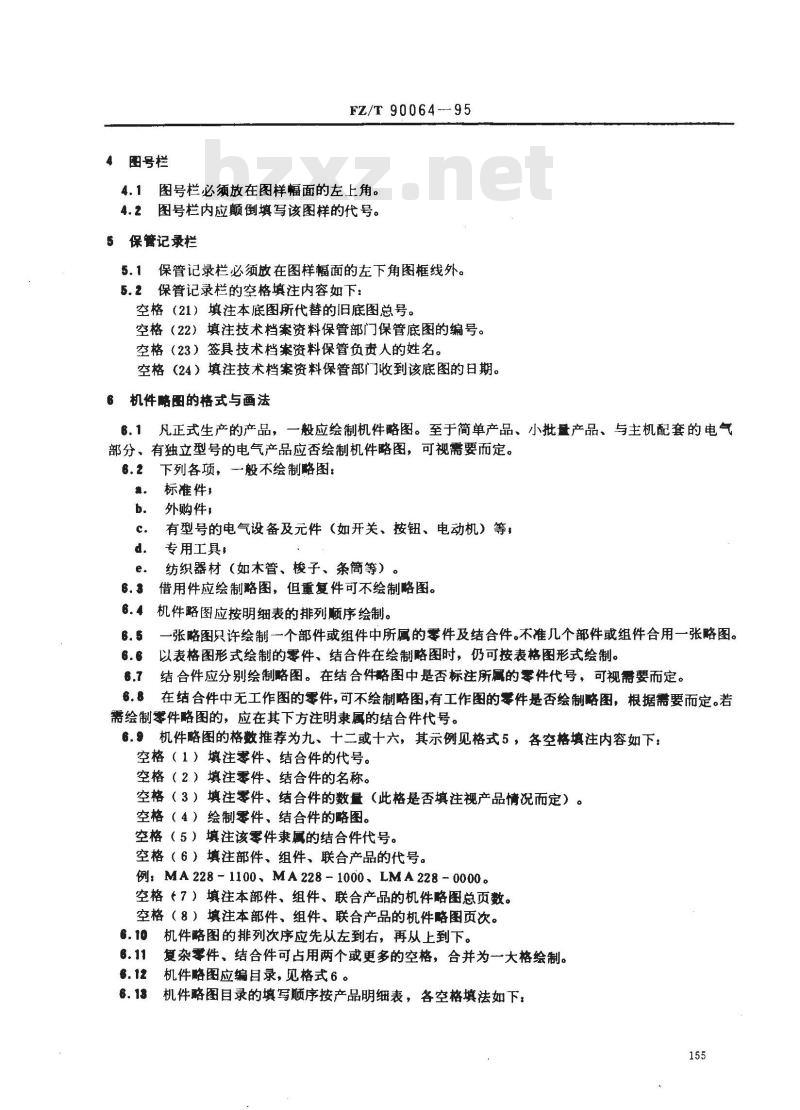

4图号栏
FZ/T90064--95
4.1图号栏必须放在图样幅面的左上角。4.2图号栏内应颠倒填写该图样的代号。5保管记录栏
5.1保管记录栏必须放在图样幅面的左下角图框线外。5.2保管记录栏的空格填注内容如下：空格（21）填注本底图所代替的旧底图总号。空格（22）填注技术档案资料保管部门保管底图的编号。空格（23）签具技术档案资料保管负责人的姓名。空格（24）填注技术档案资料保管部门收到该底图的日期。6
机件略图的格式与画法
凡正式生产的产品，一般应绘制机件略图。至于简单产品、小批量产品、与主机配套的电气部分、有独立型号的电气产品应否绘制机件略图，可视需要而定。6.2
下列各项，般不绘制略图
标准件，
外购件，
有型号的电气设备及元件（如开关、按钮、电动机）等，专用工具，
纺织器材（如木管、梭子、条筒等）。借用件应绘制略图，但重复件可不绘制略图。机件略图应按明细表的排列顺序绘制。一张略图只许绘制一个部件或组件中所属的零件及结合件。不准几个部件或组件合用一张略图。以表格图形式绘制的零件、结合件在绘制略图时，仍可按表格图形式绘制。6.61
结合件应分别绘制略图。在结合件略图中是否标注所属的零件代号，可视需要而定。6.7
在结合件中无工作图的零件，可不绘制略图，有工作图的零件是否绘制略图，根据需要而定。若6.8
需绘制零件略图的，应在其下方注明隶属的结合件代号。6.9机件略图的格数推荐为九、十二或十六，其示例见格式5，各空格填注内容如下：空格（1）填注零件、结合件的代号。空格（2）填注零件、结合件的名称。空格（3）填注零件、结合件的数量（此格是否填注视产品情况而定）。空格（4）绘制零件、结合件的略图。空格（5）填注该零件隶属的结合件代号。空格（6）填注部件、组件、联合产品的代号。例: MA 228 - 1100、MA228 - 1000、LMA228 - 0000。空格（7）填注本部件、组件、联合产品的机件略图总页数。空格（8）填注本部件、组件、联合产品的机件略图页次。6.10机件略图的排列次序应先从左到右，再从上到下。6.11
复杂零件、结合件可占用两个或更多的空格，合并为一大格绘制。机件略图应编目录，见格式6。
机件略图目录的填写顺序按产品明细表，各空格填法如下：155
空格（1）填注组件、部件代号。空格（2）填注组件、部件名称。FZ/T90064—-95

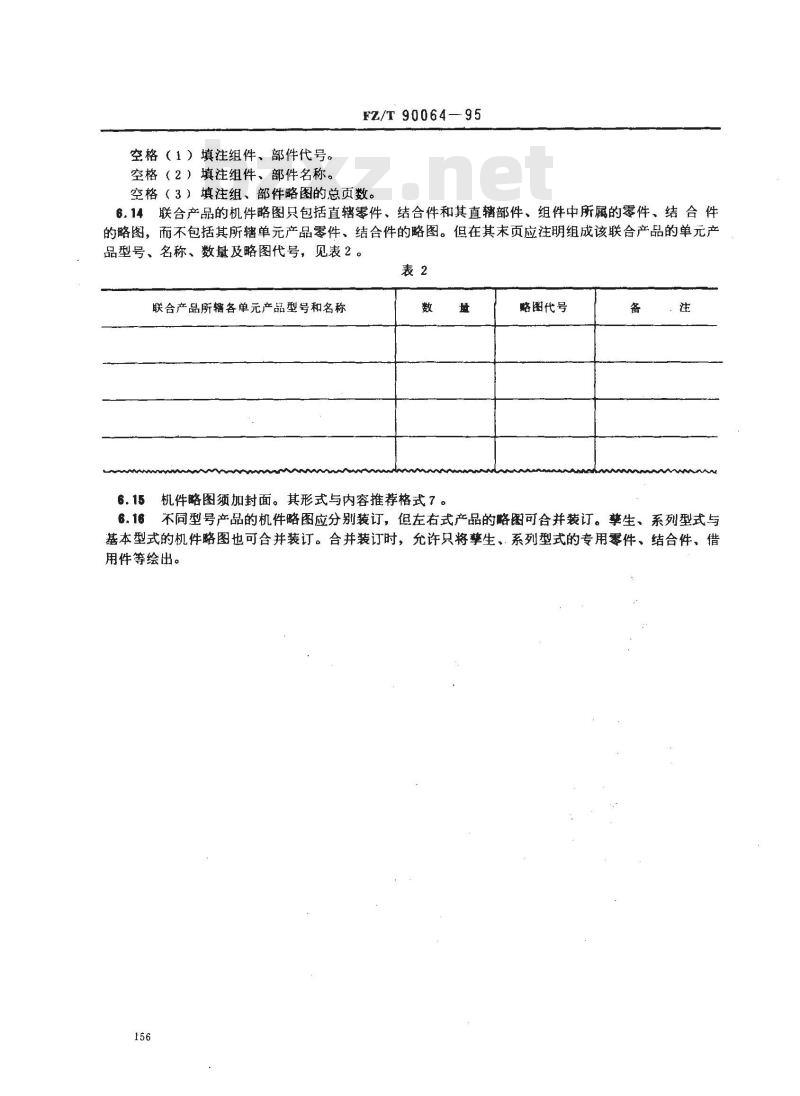

空格（3）填注组、部件略图的总页数。6.14联合产品的机件略图只包括直辖零件、结合件和其直辖部件、组件中所属的零件、结合件的略图，而不包括其所辖单元产品零件、结合件的略图。但在其末页应注明组成该联合产品的单元产品型号、名称、数量及略图代号，见表2。表2
联合产品所辖各单元产品型号和名称数
机件略图须加封面。其形式与内容推荐格式7。6.15
略图代号
6.16不同型号产品的机件略图应分别装订，但左右式产品的略图可合并装订。擎生、系列型式与基本型式的机件略图也可合并装订。合并装订时，允许只将擎生、系列型式的专用零件、结合件、借用件等绘出。
FZ/T 90064—95
( = )9×2
张（8）需装（2）#
丫爱通
（图样代号）
（6）
FZ/T 90064-95
（8）装（）#免费标准下载网bzxz
丫深通
（图样代号）
（6）
心现感您！
FZ/T90064—95
( =)9 ×2
— 9f
（8）熊（2）#
（图样代号）
FZ/T90064-95
( = >9 × 2
（8）熊来（2）#
日说量
（图样代号）
FZ/T90064-95
1- 0010
V020-1E
FZ/T90064—95
(S01)1×
附加说明：
本标准由原纺织工业部提出。
FZ/T90064--95
本标准由中国纺织总会纺织机电研究所归口。本标准由中国纺织总会纺织机电研究所负责起草。本标准主要起草人宋正尧、赵东皋、张树辰、潘逢春、曹龙、王云祥、袁雯云。本标准最后一次修订于1987年，1995年经确认后重新编为本标准号。164
