【纺织行业标准(FZ)】 纺织机械 设计文件的要求、格式及填法

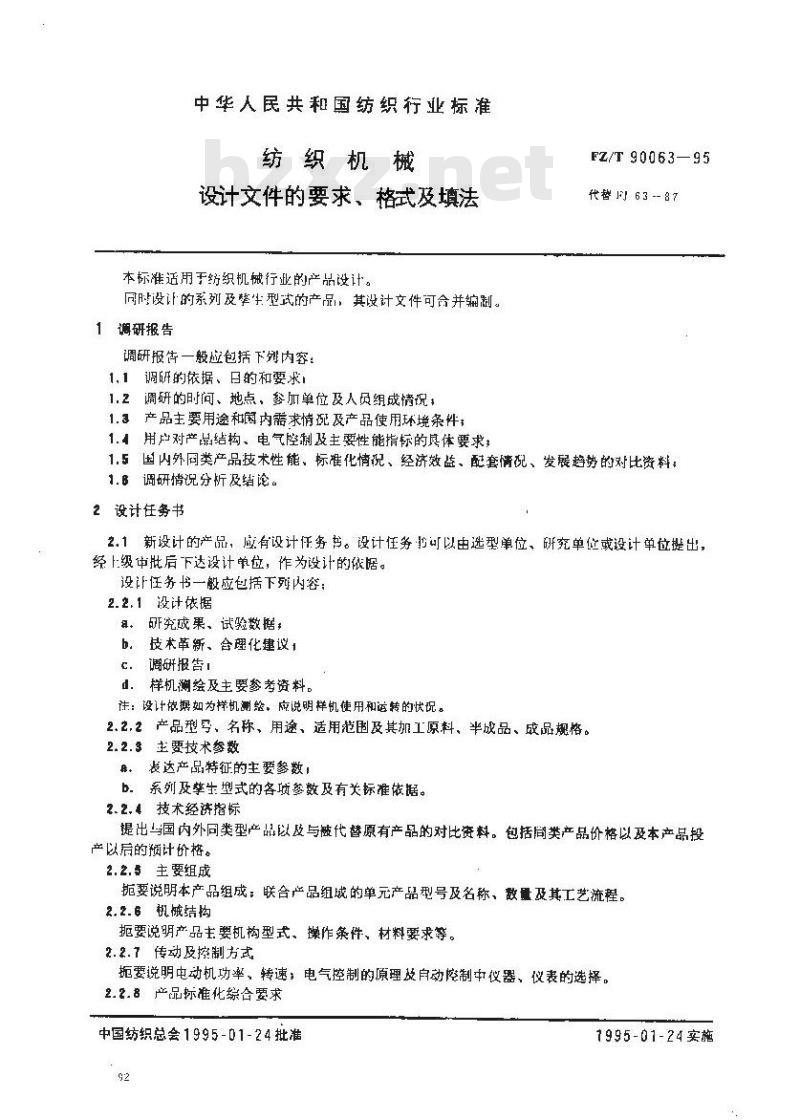

中华人民共和国纺织行业标准
纺织机械
设计文件的要求、格式及填法
本标准适用于绗织机械行业的产品设计。同时设计的系列及整生型式的产品，其设计文件可合并编剧。1调研报告
调研报告一般应包括下列内容：1.1调研的依据、日的和要求，
1.2调研的时问、地点，参加单位及人员组成情况，1.3产品主要用途和国内需求情沉及产品使用环境条件；用户对产品结构、电气腔制及主要性能指标的具体要求1.4
FZ/T90063—95
代替 63 -- 87
1.5国内外同类产品技术性能、标准化情况、经济效益、配套情况、发展趋势的对比资料：1.B调研措况分析及结论。
2设计任务书
2.1新设计的产品，成有设计任务书。设计任务扩可以由选型单位、研究单货或设计单位提出，经上级中批后下达设计单位，作为设计的依据。设计任务书一般应包括下列内容：2.2.1设计依据
a。研究或果、试验数据；
b．技术革新、合理化建议，
调研报告！
d.样机测绘及主要参考资料。
注：设计依据如为样机测终，应说明样机使用和运转的状况。2.2.2产品型弓、名称、用途、适用范围及其加工原料、半成品、成品规格。2.2.3主要技术参数
8。表达产品特征的主要参数！
b.系列及擎生型式的各项参数及有关标准依据。2.2.4技术经济指标
提出一国内外同类型产品以及与被代替原有产品的对比资料。包括同类产品价格以及本产品投产以后的预计价格。
2.2.5主要组成
抛要说明本产品组成：联合产品组成的单元产品型号及名称、数量及其工艺流程。2.2.6机械结构
要说明产品主要机构型式、操作条件、材料要求等。2.2.7传动及控制方式
拒要说明电动机功率、转速，电气控制的原理改自动控制中仪器、仪表的选择。2.2.8产品标准化综合要求
中国纺织总会1995-01-24批准
1995-01-24实施
FZ/T90063-95

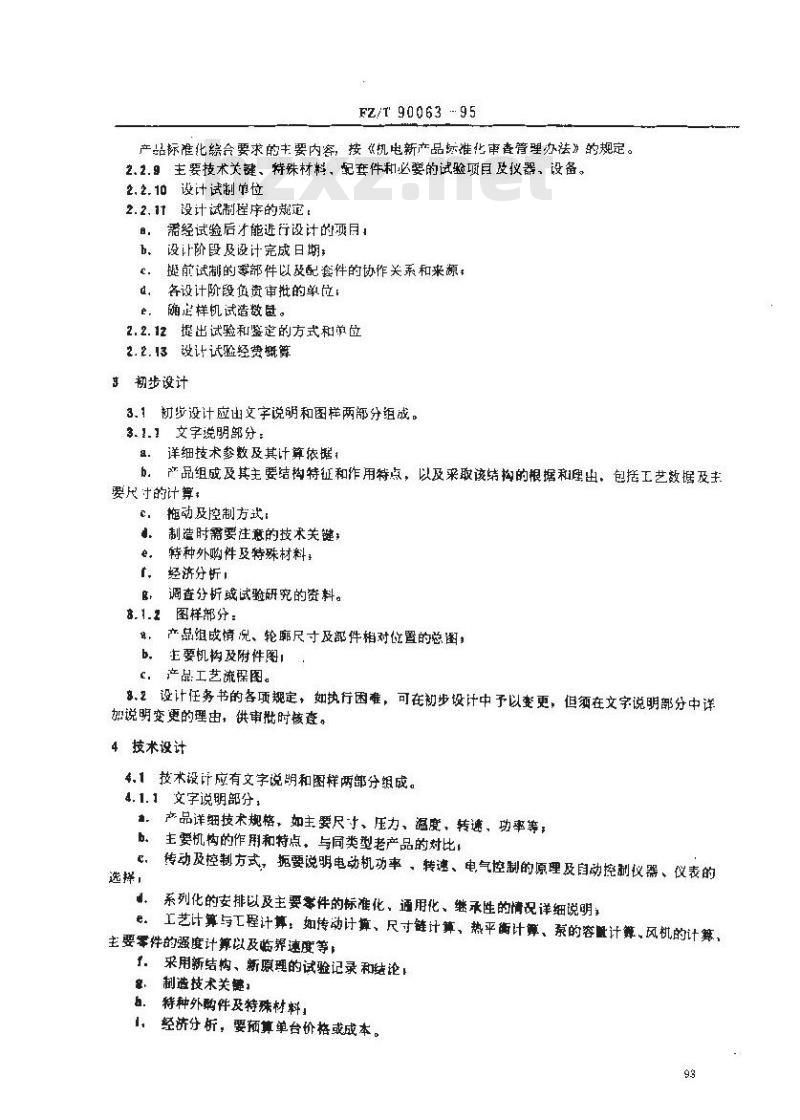

产品标准化综要求的主要内客，按《机电新产品际准化审查管理办法》的规定。2.2.9主要技术关键、特殊材料、配套件和必要的试验项目改器、设备。2.2.10设计试制单位
2.2.11 设计试制程序的规定：
器经试验后才能进行设计的项目b.
设让阶段及设计完成日期；
前试制的零部件以配套件的协作关系和来源，各设计阶段负资审抵的单位！
确定样机试造数卧。
2.2.12提出试验和鉴定的方式和单位设计试验经费概算
初步设计
3.1初步设计应出文字说明和图样两部分组成。3.1.1文字说明部分：
.详细技术参数及其计算据；
b：产品组成及其主要结构特征和作用特点，以及采取该结构的根据和理出，包括工艺敛据及主要尺计的计算：
c：拖动及控制方式
制造时需要注意的技术关键；
特种外购件及特殊材料；
经济分析！
调查分析或试验研究的资料。
8.1.2图样部分：
4，产品组成情况、轮廓尺寸及部件相对位置的总图，b，主要机构及附件图！
产品工艺流程图。
8.2设计任务书的各项规定，如执行困难，可在初步设计中予以变更，但须在文字说明部分中详加说明变更的理由，供审批时核查。4技术设计
4.1技术设计应有文字说明和图样两部分组成。4.1.1文字说明部分，
。产品详细技术规格，如主要尺寸、压力、温度、转速、功率等，b主要机构的作用和特点，与同类型老产品的对比选择，
传动及控制方式，拒要说明电动机功率、转速、电气控制的原理及自动控刷仪器、仪表的系列化的安排以及主要零件的标准化，通用化、继承性的情况详细说明，e。工艺计算与工程计算，如传动计算、尺寸链计算、热平衡计舞、系的容量计算、风机的计算、主要零件的强度计算以及临界速度等，f。 采用新结构、新原理的试验记录和结论！制造技术关健：
待种外件及特殊材料：
经济分析，要预算单台价格或成本。93

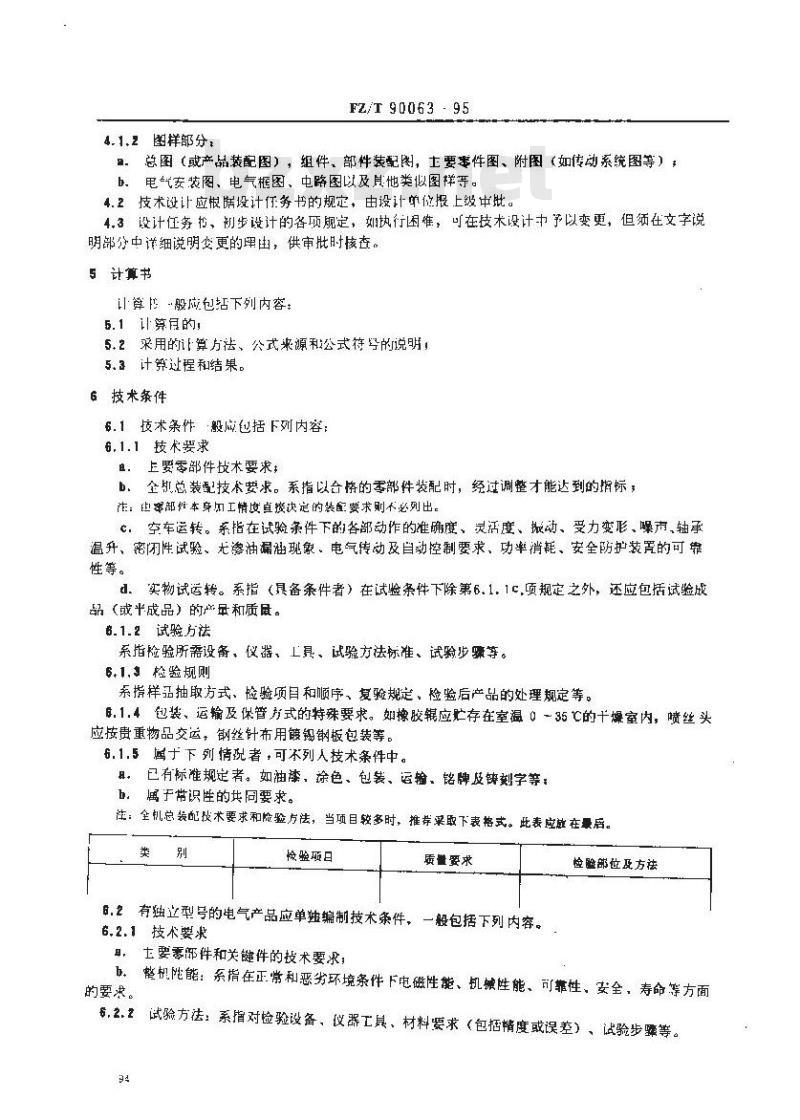

4.1.2图样部分：
FZ/190063-95
总图（或产品装配图），组件，部件装配图，士要害件图、附图（如传动系统图等）b、电气安装图、电气框图、电路图以及具他类似图样等。4.2技术设计应根据设计任务书的规定，由设计单位报上级中批。4.3设计任务抢，初步设计的各项规定，如执行围准，可在技术设计中予以变更，但须在文字说明部分中详细说明变更的理由，供审批时核查。5 计算书
计算书“般应包括下列内容：
5. 1 计算且的,
5.2，采用的算方法、公式来源利公式符导的说明，5.3计算过程和结果。
6技术条件
6.1技术条件般底他括下列内容;6.1.1技术要求
上要零部件技术要求
全航总装配技术要求。系指以合榜的零部件装配时，经过调整才能达到的指标：b.
准：也率部本身加工情度点接决定的装配要求则不必列出。心：空车运转。系指在试验条件下的各部动作的准确度、灵活度、振动、受力变形、噪声，轴承温升、密闭性试验、尤渗油漏油现象。电气传动及自动控制要求、功率消耗、安全防护装置的可靠性等。
d.实物试运转。系指（具备条件者）在试验条件下除第6.1.1c，项规定之外，还应包括试验成品（或半成品）的产量和质鼠。6.1.2试验方法
系指险验所需设备、仪器、具、试验方法标准、试验步骤等。6.1.3检验规则
系指样品抽取方式、检验项目和顺序、复验规定、检验后产品的处理规定等。6.1.4包装、运输及保管式的特殊要求。如橡胶辊应忙存在室温035C的十爆室内，喷丝头应按贵重物品交运，钢丝针布用镀锡钢板包装等。6.1.5属于下列情况者，可不列人技术条件中。已有标准规定者。如油漆，涂色、包装、运输、铭牌及缺刻字等：，
b。属于常识性的共同要求。
注：全机总装配技术要求和险验方法，当项目较多时，推荐采取下表格式。此表应慰在景后。类
检验项目
质量要求
6.2有独立型号的电气产品应单整编制技术条件，一般包括下列内容。6.2.1技术要求
检验部位及方法
，主要零部件和关键件的技术要求；整机陀能：系指在正常和恶劣环境条件下电磁性能、机械性能、可靠性、安全，寿命等方面b.
的要求。
6，2.2试验方法：系指对检验设备、仪器工具、材料要求（包括精度或误差）、试验步骤等。94
F2/T 90063- 95

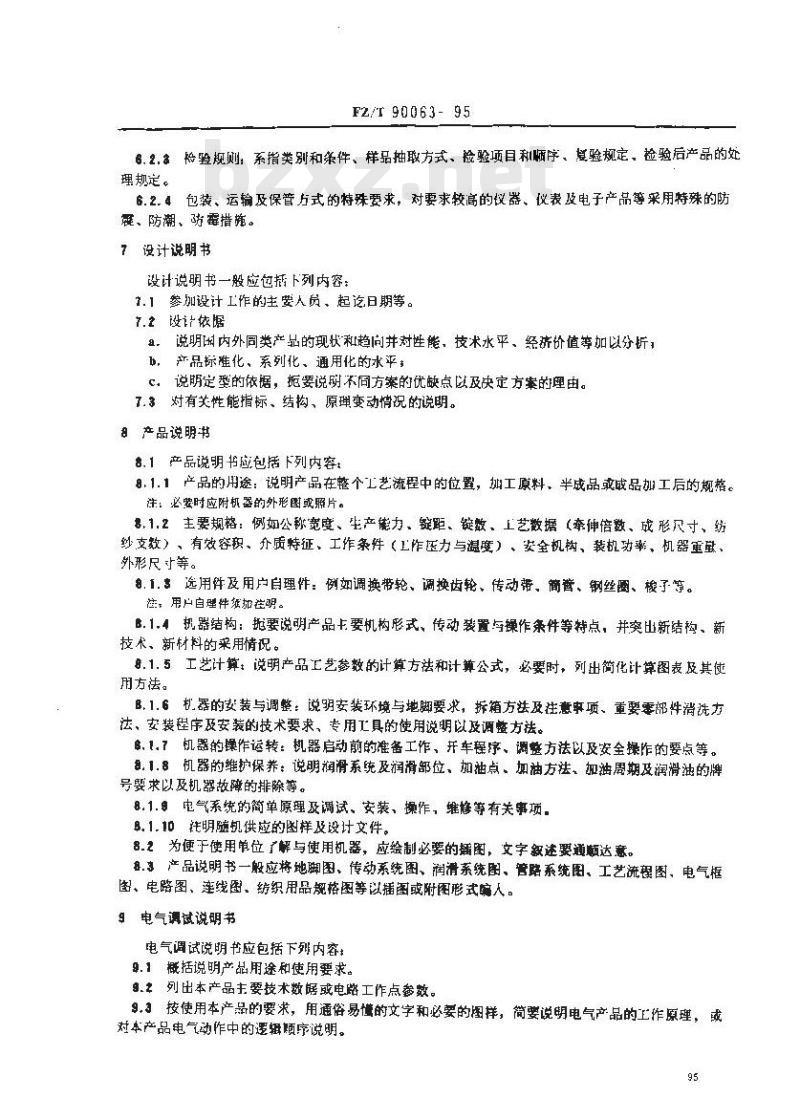

6.2.3捡验规则：系指类别和条件、样品抽取方式、检验项目利师序、复验规定、检验后产品的处理规定。
6.2.4包装、运输及保管方式的特殊要求，对要求较高的仪器、仪表及电子产品等采用特殊的防凝、防潮、藓措。此内容来自标准下载网
7设计说明书
设计说明书一般应包括下列内容：7.1参加设计工作的主要人员、起迄日期等。7.2设计依据
说明函内外同类产品的现状和趋向并对性能，技术水平、经济价值等加以分折；a.
b，产品标唯化、系列化、通用化的水平：说明定型的依据，拒要说明不同方案的优缺点以及决定方案的理由。c.
7.3对有关性能指标、结构、原理变动情况的说明。8产品说明书
言.1产品说明书应包括下列内容8.1.1产品的用逐：说明产品在整个工艺流程中的位置，加工原料，半成品或成品加工后的规格。注：必要时应附机器的外形图或照片。零，1.2主要规格：例如公称宽度、生产能力、锭距、锭数、工艺数援（牵伸倍数、成形尺寸、纺纱支数）、有效容积、介质特征、工作条件（工作医力与温度）、安全机构、装机功率、机器重量、外形尺于等。
8.1.选用件及用户自理件：例如调换带轮、调换齿轮、传动带、简替、钢丝圆、梭了等。注、用户自理件症加往明。
8.1.4机器结构：抵要说明产品七要机构形式、传动装置与操作条件等特点，并突出新结构、新技术、新材料的采用情况。
8.1.5工艺计算：说明产品工艺参数的计算方法和计算公式，必要时，列出简化计算图表及其使用方法。
B.1.6机器的安装与调整：说明安装环境与地脚要求，拆箱方法及往意率项、重要零部件消洗方法、安装程序及安装的技术要求、专用工具的使用说明以及调整方祛。，1.7机器的操作运转：机器启动前的准备工作、开车程序、调整方法以及安全操作的要点等。8.1.8机器的维护保养：说明润滑系统及润滑部位、加油点加油方法、加油周期及润滑油的牌号要求以及机器故障的排除等。8.1.9电气系统的简单原理及调试、安装、操作，维修等有关事项.8.1.10托明随机供应的图样及设计文件。8.2为便于使用单位「解与使用机器，应绘制必要的插图，文字叙述要通顺达意。8.3、产品说明书一般应将地脚图、传动系统图、润滑系统图、管路系统图、工艺流锂图、电气柜框图、电路图、连线图、纺织用品规格图等以插图或附图形式编人。9电气调试说明书
电气调试说明书应包括下列内容：9.1概括说明产品用途和使用要求。9.2列出本产品主要技术数据或电路工作点参数。9.3按使用本产品的要求，用通俗易懂的文字和必要的图样，简要说明电气产品的工作原理，或对本产品电气动作中的逻辑颤序说明。95
FZ/T 90063-95

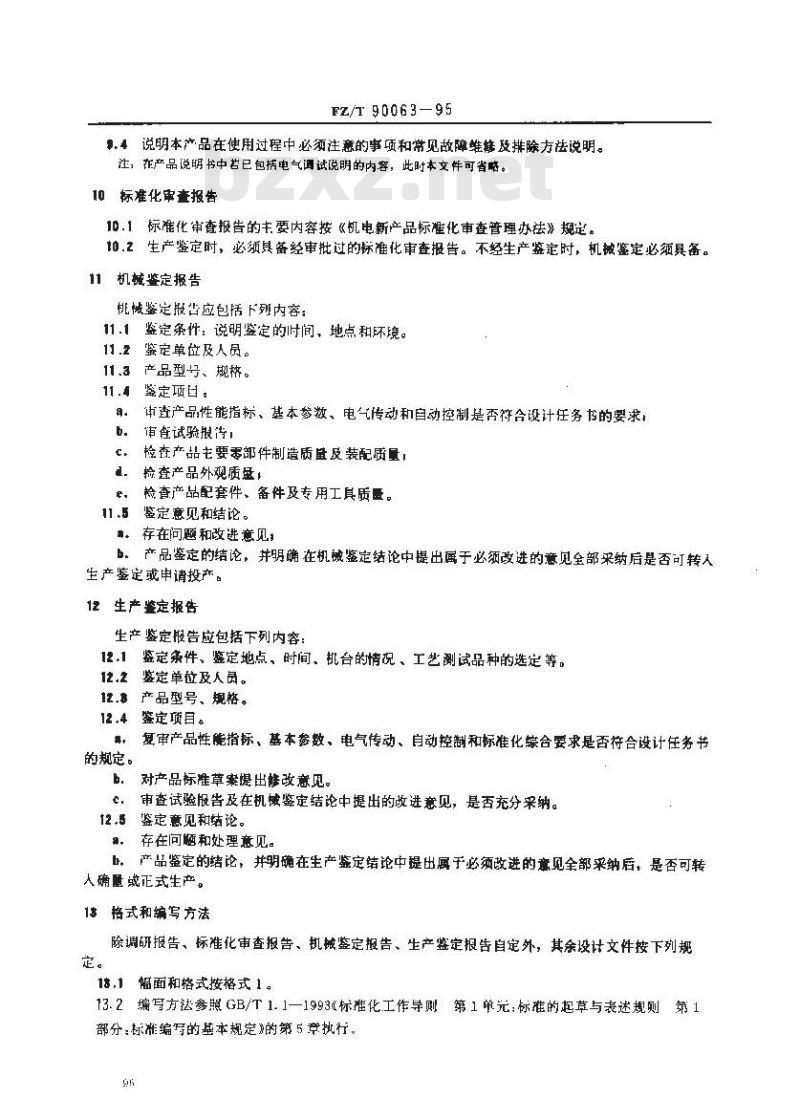

*，4说明本产品在使用过程中必须注意的事项和带见故障维放排除方法说明。注，在产品说明书中若已包括电气调试说明的内容，此时本文件可省略。10标难化审查报告
10.1标准化审查报告的主要内容按《机电新产品标准化审查管理办法》规定。10.2生产鉴定时，必须具备经审批过的标准化审查报告。不经生产监定时，机械鉴定必须具备。11机械鉴定报告
桃鉴定报告应包括下列内容：
鉴定条件：说明鉴定的间、地点和环境。11.1
窦定单位及人员。
11.3 产品型号、规格。
鉴定项目：
审查产品性能指标、基本参数、电气传动和自动控制是否符合设计狂务书的要求，a
审查试验根，
检查产品主要零部件制造质盛及装配质量，c
检查产品外观质量1
检查产品配套件、备件及专用工具质画。e.
11.5鉴定意见和结论。
。存在问题和改进意见，
b。产品鉴定的结论，并明确在机械鉴定结论中提出属于必须改进的意见全部采纳后是否可转人生产鉴定或申请投产。
12生产鉴定报告
生产鉴定报告应包括下列内容：12.1鉴定条件、鉴定地点，时间、机台的情况、工艺测试品种的选定等。12.2鉴定单位及人员。
12.8产品型号、规格。
12,4鉴定项目。
的规定。
复审产品性能指标、基本参数、电气传动、自动控制和标准化综合要求是否符合设计任务书对产品标准草案煜出修改意见。b.
审查试验告及在机恢鉴定结论中提出的改进意见，是否充分采纳。c
12.5鉴定意见和结论。
存在问题和处理意见。
b。产品鉴定的结论，并明确在生产鉴定结论中提出属于必须故进的意见全部采纳后，是否可转人确量或正式生产。
13格式和编写方法
除调研报告、标准化审查报告、机械鉴定报告、生产鉴定报告自定外，其余设计文件按下列规18,1幅面和格式按格式1。
13.2编写方法参照GB/T1.1-1993标准化工作学则第1单元：标准的起草与表述规则第1部分：标准编写的基本规定》的第5章批行。14明细表
FZ/T9006395
14.1每一产品、组件、部件和电气部分及其所属组件、部件均砭编列明细表。注，专用工具明灿表按一个常式的产品响制·-崂。14,2当系列、举生型式产品及同--型式不同规格的产品明细表与基本型式产品明细表完全通用时，可沿用基本型式产品明细表，但应在产品明细表第页第行的“备注”栏内写明“适用于×××型，当差别不大时，可用格式 3合并编制，此时明细表代号和名,称，可在基本型号后加注“系列”或“萝生”一字。当差别大时，应分别编制明细表，并采用各自的明细表代号。14.8明细表分为三种格式：
格式2（立式A4幅面）为基本的明细表，适用于产品、组件、部件、专用工具。b、格式3（横式A3幅面）适用十系列型式、擎生型式及同一型式不同规格的产品。格式4（立式A4幅面）为电气明细表，适用于独立电气产品，配套电气部分、组件、部件的c
頭细表。
14.1明细表的各空格按下列内容填弓空格（1）填注部件、组件的名称，若对产品明细表则仅填写“产品”二字，若为联合产品明细表应填写“联合产品”字样，若为配套电气产品明细表，则仅填写电气”字样。空格（2）填注本部件，组件或产品所包括的数最，一般只填写一格，如有重复件时，则填写“本表”及“全机”二格，左右式产品合并编列时，允许再分“左”及“右”，此时数量格可一分为二或的情加宽，如：
空格（3）填注每个零件，结合件、部件或组件的净重，以干克为单位，此处不标注单位代号，只填数值。
空格（4）填注备注事宜，零件无图时应注“无图”字样，结合件所風零件应分别注出属于某结合件的代号，选用件应注出“选用件”字样，并标明某产品选用其中的数以及其他必要说明。注：(D 其余如更改记录栏,保管记录栏等,照 FZ/T 90064—95岁产品图样的格式及填法填注。②标准件按有关标准的标连示例，填注在代号、名称栏内。14.5部件明细表的填写内容与颠序，部件装配图：
结合件（按本部件、本机重复、借用的顺序排列）！零件（按本部件，本机重复、措用的颤序排列）通用件，
标准件！
外购件，
电气设备及元件！
其他。
组件明细表的填写内容与顺序：组件装配图：
FZ/T9006395
部件（按本组件、本机重衰，借用的顺序排别）直辖结合件（按本组件、本机重复、借用的顺序排列）直辖零件（按本组件，本机重复、借用的顺序排列）！通用件；
标准件：
外购件：
电气设备及元件
其他。
产品明细表的填写内容与顺序：产品装配图，
电气，
组件（按本机、借用脑序排列）！直辖部件（按本机，借用的顺序排列）直辖结合件（按本机，借用的序排列）卓辖零件（按本机、借用的顺序排列）通用件，
标准件，
外购件：
电气设备及元件：
H他。
联合品明细表的填写内容与顺序：联合产品装配图：
联合产品内所包括的单元产品：直糖组件（按本机、惜用的顺序排列）：立辖部件（按本机、重复，借用的顺序排列）：真辖结合件（按本机、重复、借用的顺序排列）直辖零件（按本机、重复、借用的顺序排列）通用件，
标准件
外购件；
电气设备及元件：
其他。
电气明细表的填写内奔与顺字：电汽安装图（按本机、猎用的顺序排列）电气拖图（按本机、借用的顺序排列）：也路（按本机、借用的顺序排列）逻辑图（按本机、借月的顺序排列）：功能表图（按本机，借用的顺序排列）连接线图或互连接线表（按本机、借用的顺排列）！端子接线图或端子接线表（按本机、带的顺序排列）组件：（按本机、借用的顺序排列），直辖部件（按本机，借用的顺序排列）直辖纬合件（按本机、借用的顺序排列）1直辖零件（按本机、借用的顺序排列）t.
FZ/T90063-95
通用件（按制、外购的顺产排列）标准件，
电气设备改元件（按白制、外购的顺序排列）*其他。
电气组件明细表的填写内容与顺序：电气组件裂配图，
电气组件框图；
电气组件电路图：
电气组件逻辑图！
电气组件互连接线图或互连接线表1电气组件端子接线图或端子接线表，部件（按本组件、本机函复、借用的顺序排列）$直辖结合件（按本组件、本机重复、用的顺序排列）：直辖零件（按本组件、本机重复、借用的顺序排列》：通用件（按自制、外购的顺序排列）1标准件，
电气设备及元件（按自制、外购的序排列)，，其他。
电气部件明细表的填写内容与顺序：14.11
电气部件装配图
电气部件据图，
电气部件电路图；
电‘部件逻辑图，
单元接线图或单元接线表：
结合件（按本部件、本机重复、催用的顺序排列）零件（按本部件、本机重复、催用的顺序排列）通用件（按自制，外购的顺序排列），标难件！
电气设备及元（按自制，外购的陋序排列）其他。
14.12专用工具明细表的填写内容与顺序，专用工具装配图：
每套专用上具所属的结合件和零件，填写在所属专用工具装配图之后，最后填写该套专用h.
工具所用之通用件、标准件。
14.13填写明细表时每一款填完后，一般留二行空格。每款填写前，在名称栏注出上述各款的名称，如“组件”，“部件”等。若填写重复件或借用件时，也应在名称栏的名称前冠以“重复”、“借用”字样。
往，14.5～14.8条中“外哟件”，*电气设备及元件”及其他*，在填列时可省略上述名称类半样。14.14除专用工具明细表外，各明细表所列标准件，必要时允许以角注祛在其备注栏内注明从属各零件情况。如“01、02“\、正A431\”，代表其标准件在本部件01、02零件上分别装用2件及0104
：3件、借用件FA431-0104零件上装用2件。99
15汇总表
15.1汇总表分为如下四种：
]。借用件引总表,
b。标准件剂总表，
c.迹用件汇总表.
d．电气设备及元件汇总表。
FZ/T 90063-95
注：必要时可輪列再复件放外购件总表。15.2系列型式产品、攀生型式产品及同一型式不同规格的产品·般分别编列汇总表。如所属组性及部件差别不大时，也允许用格式6合井编制氵总表，此时汇总表代号和名称，可在基本型号后加注“系列”成“掌生”二字。
15,惠 汇总表分三种格试
且格式5（立式4号基本幅面）为基本的礼总表；bh：格式6（横式3号基本幅面）适用于系列型式、禁生型式及同一型式不同规格产品的汇总表
c、格式7（立式4号基本幅面）适用于电气设备元件的汇总表。16.4汇总表的各空格按下列内容填写：空格（1）填沌全机及所属明细表数量（标准件汇总表，采用角注法时，只填写“全凯”数望）。左右式产品合并编制时，允许增分“左”及“右”填写。空格（2）填注该汇总对象从属的部件、组件或产品明细表的代号。标准件、电气设备及元件的汇总表，此栏可用角注法填写，如“0100\”、0200\、FA431“，代表某汇总对象在本机0100
0100部件上用2件、0200部件上用3件，FA431-0100借用部件上用4件。15.5借用件汇总表的填写内容与序：15.5.1借用件汇总表应按借用组件、借用部件、错用结合件、借用零件的频序依次填列。每项填完后，留二行空格。壤写前，在名称拦往出借用组成的类别。15.5.2错用组件及借用部件时，其所属的零件、结合件，部件代号不再填列。16.5.借用结合件所减的零件应随同借用零件填入（因结合件无单独的明细表）。15,6标准件汇总表的填写内容与顺序15..1汇总表应按标准件的分类次序填写，其次序如下：a.螺栓 b,螺柱，c.螺钉，d,螺母，e.垫圈f.销，B,钉，h.挡圈，i.键，j.传动件,k操作件，1.润滑件,m,管件，n.其他标准件。15.6.2在每类标准件中，先填国家标准的标准件，其次为部标准，再次为经部批准允许采用的其他工业部标准，最后为企业标准。18.6.8每类的标准件按代号顺序填写，在同一个代号内按规格从小向大填列。往，上述各类标准件填写后，一設应留一行空格。18.8,4借用部件及借用组件所用的标准件应列人汇总表内。15,6.5改制零件用的标准件允许一并汇总，但在备往栏内须注明“其中××件用于改制零件”。15.6.6联合机标准件汇总表，先将各单元机标准件汇总表的代号填上，然启再填写直属联合机的标准件数鼠。
15.7通用件1总表的填写内容与顺序按先部管后企管，再按分类代号及数字顺序号填写，每类填完后-毅留两行空格。
16备件表
FZ/T 90063--95
,1备件表内容分为易损件、周转件及多备件三种。，备件表的编写原则，
16.2.1编写时，应按易损件、周转件及多备件三种分类填写在同一表内，每类的开头应填“易损件”，“周转件”等字样。每类填完后，应留两行空格以备增漆，必要时可分剃填写。1.2.2某零件既是易损件，又是周转件和多备件，应各按所需数量分项填写。1.2.3结合件应将其所域零件及标准件列出，该零件及标准应紧眼所属结合件，其数量应加括号、并在备注烂内注“域××××\等字样。聘,2.4备件为部件时，其所旗的结合件、零件、标催件等不再填列。16，2.5联合产品只填直辅组件、部件，结合件及零件的备件，其所属单元产品购应单独编制备件復。
.3备件表格式见格式8，其填写方法如下：空格（1）填注若下台产品所需的备件数，根据需要数量格数可柱备注栏适当延伸。空格（2）填注备件数量所适应的产品台数。注，根诺需要供应边远地区的通用件。标准件，应在最后列出。17图衰有录
I7.1图表国录的格式掩荐按格式 9。17.2图表身录各空格按下列规定填写：空格（1）填往产品型号及名称。空格（2）填注产品的图表代号。17.3图表目录的填写内容与顺序，17,8,1 各种表类;
．产品明细表，
组件阴细表：
部件明细表
专用工具明细表：
借用性汇总表，
通用件汇总表；
标准件汇总表：
备件表，
其他各表。
11 .享±各种图类;
产品装配图：
纽件装配图：
部件装配图：
结合件装配图，
专用工具图，
附图（每张的名称可在备注栏内注明）机许略图。
电气图表目录的填写内容与顺序，101
17.4.1各种表类：
电气明细表：
电气组件明细表，
电气部件明细表；
电气借用件汇总表：
电气通用件汇总表：
电气标准件汇总表，
电气设备及元件汇总表！
电气备件表；
其他各表。
17.4.2各种图类：
电气安装图
电气组件装配图，
电气邮件装配图，
电气结合件装配图
电气零件图：
电气框图，
电气组件框图：
电气部件框图，
电路图：
电气组件电路图；
电气部件电路图：
逻辑图：
电气组件逻辑图
电气邮件逻辑图：
功能表图，
单元接线图或单元按线表；
互连接线图或互连接线表：
端子接线图蜕端子接线表！
FZ/T 90063—95
电气附图。
注：上述各项中，应以先本机后非本机的顾序填写，在项与项之间，允许视需要留出二行空格。18文件目录
文件目录的格式推荐按格式10。18.1
18，2文件目录各空格按下列规定填写：空格（1）填往产品型号及名称。空格（2）填注设计文件代号。
18.3文件目录的填写内容及顺；调研报告，
设计任务书；
初步设计，
技术设计，
计算书：
技术条件：
设计说明书，
产品说明书：
电气调试说明；
标准化审查报告：
机械鉴定报告
生产鉴定银告。
文件目录允许与图表目录合并编制。注
F2/1 90063—95
