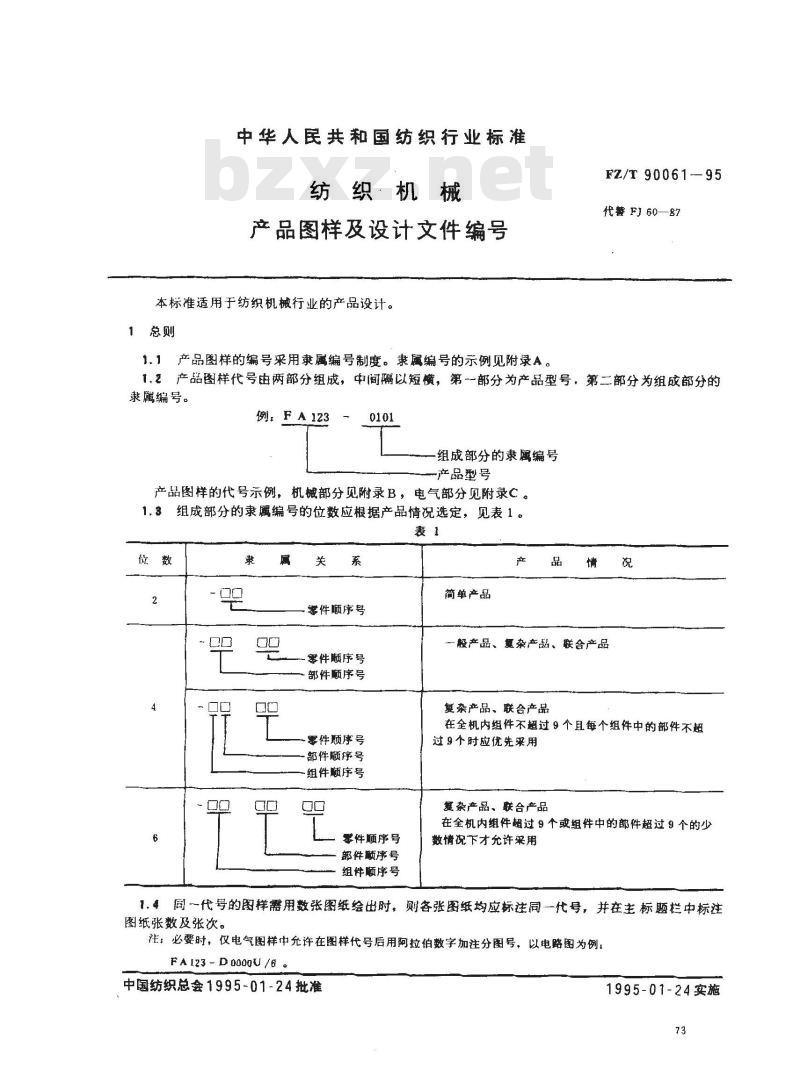

【纺织行业标准(FZ)】 纺织机械 产品图样及设计文件编号

中华人民共和国纺织行业标准
纺织·机械
产品图样及设计文件编号
本标准适用于纺织机械行业的产品设计。1总则
1.1产品图样的编号采用隶属编号制度。隶属编号的示例见附录A。FZ/T90061-95
代警 FJ 60—87
1.2产品图样代号由两部分组成，中间隔以短横，第一部分为产品型号，第二部分为组成部分的隶属编号。
例，FA123
组成部分的隶属编号
产品型号
产品图样的代号示例，机械部分见附录B，电气部分见附录C。1,3
组成部分的隶属编号的位数应根据产品情况选定，见表1。轰1
零件顺序号
零件顺序号
部件顺序号
零件顺序号
部件顺序号
组件顺序号
零件顺序号
部顾序号
组件序号
简单产品
般产品、复杂产品、联合产品
复杂产品、联合产品
在全机内组件不超过9个且每个组件中的部件不超过9个时应优先采用
复杂产品、联合产品
在全机内组件超过9个或组件中的部件超过9个的少数情况下才允许采用
1.4同一代号的图样需用数张图纸绘出时，则各张图纸均应标注同一代号，并在主标题栏中标注图纸张数及张次。
注：必要时，仅电气图样中允许在图样代号后用阿拉伯数字加注分图号，以电路图为例：FA123-D0000U/6。
中国纺织总会1995-01-24批准
1995-01-24实施
FZ/T 90061-95

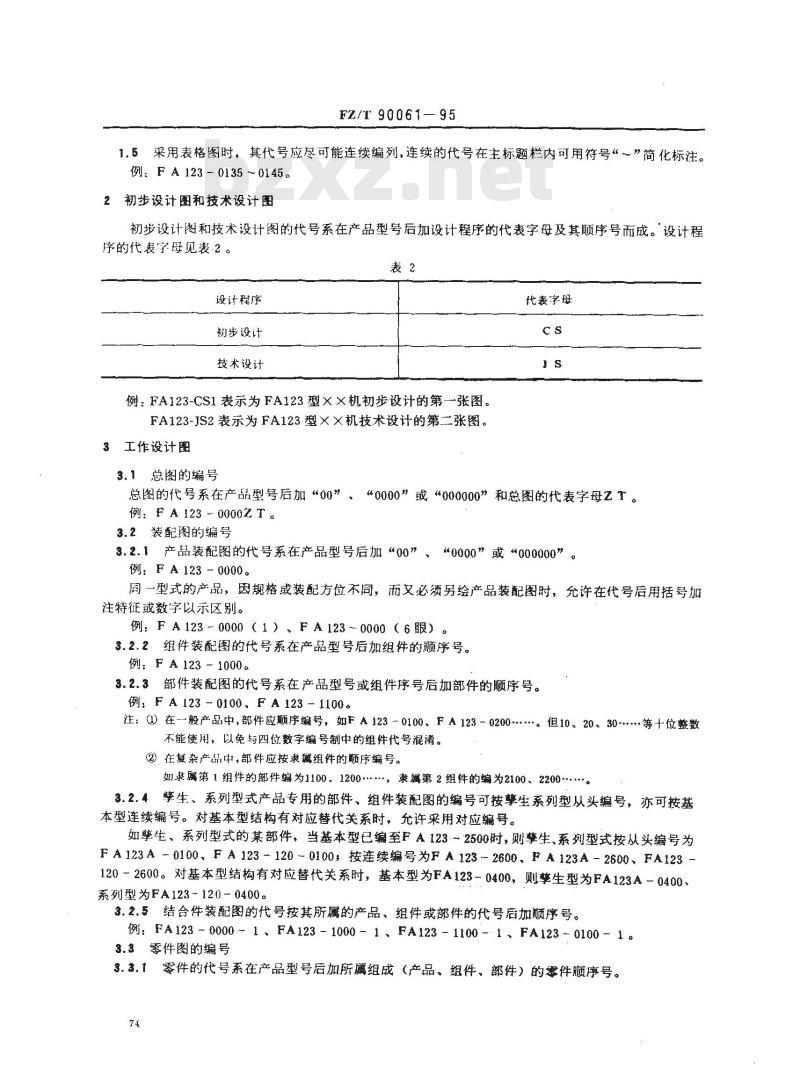

1.5采用表格图时，其代号应尽可能连续编列，连续的代号在主标题栏内可用符号“～”简化标注。例：FA123-0135~0145。
2初步设计图和技术设计图
初步设计图和技术设计图的代号系在产品型号后加设计程序的代表字母及其顺序号而成。设计程序的代表字母见表·2。
设计程序
初步设计
技术设计
例：FA123-CS1表示为FA123型××机初步设计的第一张图。FA123-JS2表示为FA123型××机技术设计的第二张图。3工作设计图
3.1总图的编号
代表字母
总图的代号系在产品型号后加“00”、“000”或“000000”和总图的代表字母ZT。例:FA123 - 0000Z T。
3.2装配图的编号
3.2.1产品装配图的代号系在产品型号后加“00”、“0000”或“000000”。例：FA123-0000。
同一型式的产品，因规格或装配方位不同，而又必须另绘产品装配图时，允许在代号后用括号加注特征或数字以示区别。
例：FA123－0000（１）、FA123～0000（6眼）。3.2.2组件装配图的代号系在产品型号后加组件的顺序号。例，FA123-1000。
3.2.3部件装配图的代号系在产品型号或组件序号后加部件的顺序号。例：FA123-0100、FA123-1100。注：①在--般产品中，部件应顺序编号，如FA123-0100、FA123-0200。但10、20、30等十位整数不能使用，以免与四位数字编号制中的组件代号混。②在复杂产品中，部件应按求属组件的颜序编号。如聚属第！组件的部件编为1100、1200……，隶属第2组件的编为2100、2200…3.2.4擎生、系列型式产品专用的部件、组件装配图的编号可按擎生系列型从头编号，亦可按基本型连续编号。对基本型结构有对应替代关系时，允许采用对应编号。如擎生、系列型式的某部件，当基本型已编至FA123~2500时，则擎生、系列型式按从头编号为FA123A-0100、FA123-120-0100;按连续编号为FA123-2600、FA123A-2600、FA123120-2600。对基本型结构有对应替代关系时，基本型为FA123-0400，则擎生型为FA123A-0400、系列型为FA123-120-0400。
3.2.5结合件装配图的代号按其所属的产品、组件或部件的代号后加顺序号。例:FA123 -0000-1、FA123 -1000- 1、FA123-1100 -1、FA123- 0100-1 。3.3零件图的编号

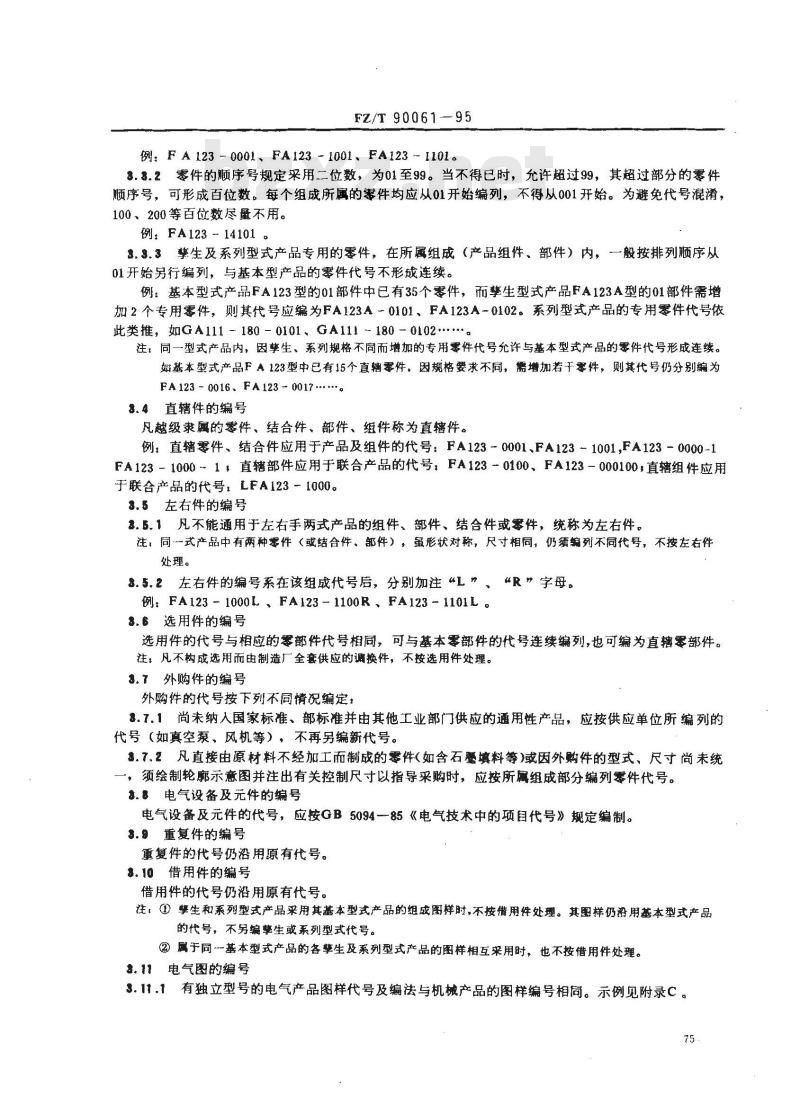

3.3.1零件的代号系在产品型号后加所属组成（产品、组件、部件）的零件顺序号。74
FZ/T 9006195
例: F A 123 - 0001、FA123 -1001、FA123 - 1101。8.8.2零件的顺序号规定采用二位数，为01至99。当不得已时，允许超过99，其超过部分的零件顺序号，可形成百位数。每个组成所属的零件均应从01开始编列，不得从001开始。为避免代号混淆，100、200等百位数尽量不用。
例：FA123- 14101。
3.3.3擎生及系列型式产品专用的零件，在所组成（产品组件、部件）内，一般按排列顺序从01开始另行编列，与基本型产品的零件代号不形成连续。例：基本型式产品FA123型的01部件中已有35个零件，而擎生型式产品FA123A型的01部件需增加2个专用零件，则其代号应编为FA123A-0101、FA123A-0102。系列型式产品的专用零件代号依此类推，如GA111-180-0101、GA111-180-0102··注，同一型式产品内，因擎生、系列规格不同而增加的专用零件代号允许与基本型式产品的零件代号形成连续。如基本型式产品FA123型中已有15个直辖零件，因规格要求不同，需增加若干零件，则其代号仍分别编为FA123 - 0016、FA123 - 0017 ·..3.4直辖件的编号
凡越级隶属的零件、结合件、部件、组件称为直辖件。例：直辖零件、结合件应用于产品及组件的代号：FA123-0001、FA123-1001,FA123-0000-1FA123-1000~1直辖部件应用于联合产品的代号：FA123-0100、FA123-000100;直辖组件应用于联合产品的代号，LFA123－1000。3.5左右件的编号
3.5.1凡不能通用于左右手两式产品的组件、部件、结合件或零件，统称为左右件。注，同式产品中有两种零件（或结合件、部件），虽形状对称，尺寸相同，仍须编列不同代号，不按左右件处理。
&.5.2左右件的编号系在该组成代号后，分别加注“L”、“R”字母。例:FA123 - 1000L、FA123-1100R、FA123-1101L。3.6选用件的编号
选用件的代号与相应的零部件代号相同，可与基本零部件的代号连续编列，也可编为直辖零部件。注，凡不构成选用而由制造厂全套供应的调换件，不按选用件处理。3.7外购件的编号
外购件的代号按下列不同情况编定：8.7.1尚未纳人国家标准、部标准并由其他工业部门供应的通用性产品，应按供应单位所编列的代号（如真空泵、风机等），不再另编新代号。3.7.2凡直接由源材料不经加工而制成的零件(如含石墨填料等）减因外购件的型式、尺寸尚未统一，须绘制轮廓示意图并注出有关控制尺寸以指导采购时，应按所属组成部分编列零件代号。.电气设备及元件的编号
电气设备及元件的代号，应按GB5094-85《电气技术中的项目代号》规定编制。3.9重复件的编号
重复件的代号仍沿用原有代号。3.10借用件的编号
借用件的代号仍沿用原有代号。注：①擎生和系列型式产品采用其基本型式产品的组成图样时，不按催用件处理。其图样仍沿用基本型式产品的代号，不另编擎生或系列型式代号。②属于同基本型式产品的各生及系列型式产品的图样相互采用时，也不按借用件处理。8.11电气图的编号
3.11.1有独立型号的电气产品图样代号及编法与机械产品的图样编号相同。示例见附录C。75
FZ/T90061-95

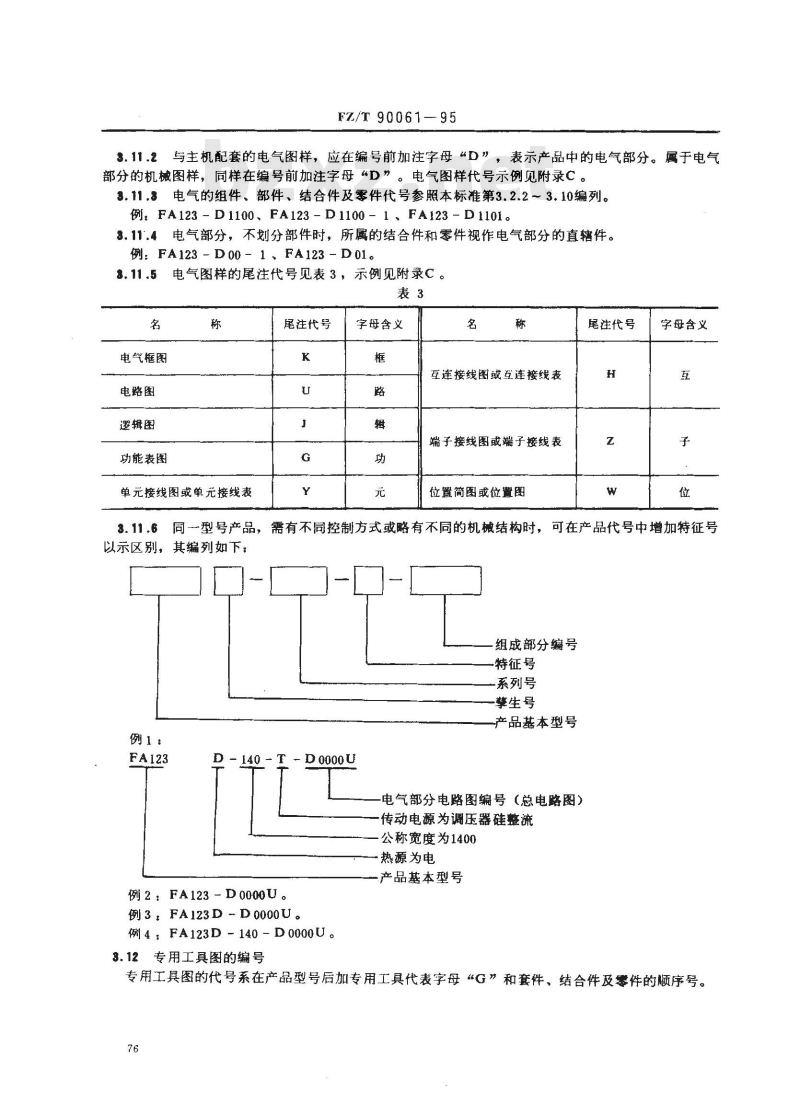

与主机配套的电气图样，应在编号前加注字母“D”，表示产品中的电气部分。属于电气3.11.2
部分的机械图样，同样在编号前加注字母“D”。电气图样代号示例见附录C。3.11.8电气的组件、部件、结合件及零件代号参照本标准第3.2.2～3.10编列。例,FA123 - D1100、FA123 -D1100 - 1、FA123 - D1101。8.11.4电气部分，不划分部件时，所属的结合件和零件视作电气部分的直辖件。例:FA123 - D00 - 1、FA123 -D01。8.11.5电气图样的尾注代号见表3，示例见附录C。表3
电气框图
电路图
逻辑图
功能表图
单元接线图或单元接线表
尾注代号
字母含义
互连接线图或互连接线表
端子接线图或端子接线表
位置简图或位置图
尾注代号
字母含义
3.11.6同一型号产品，需有不同控制方式或略有不同的机械结构时，可在产品代号中增加特征号以示区别，其编列如下：
组成部分编号
特征号
系列号
擎生号
例1：
D - 140 -
例 2: FA123 - D0000U。
例3：FA123D-D0000U。
D0000U
例4：FA123D-140-D0000U。
-产品基本型号
电气部分电路图编号（总电路图）传动电源为调压器硅整流
公称宽度为1400
热源为电
产品基本型号
3.12专用工具图的编号

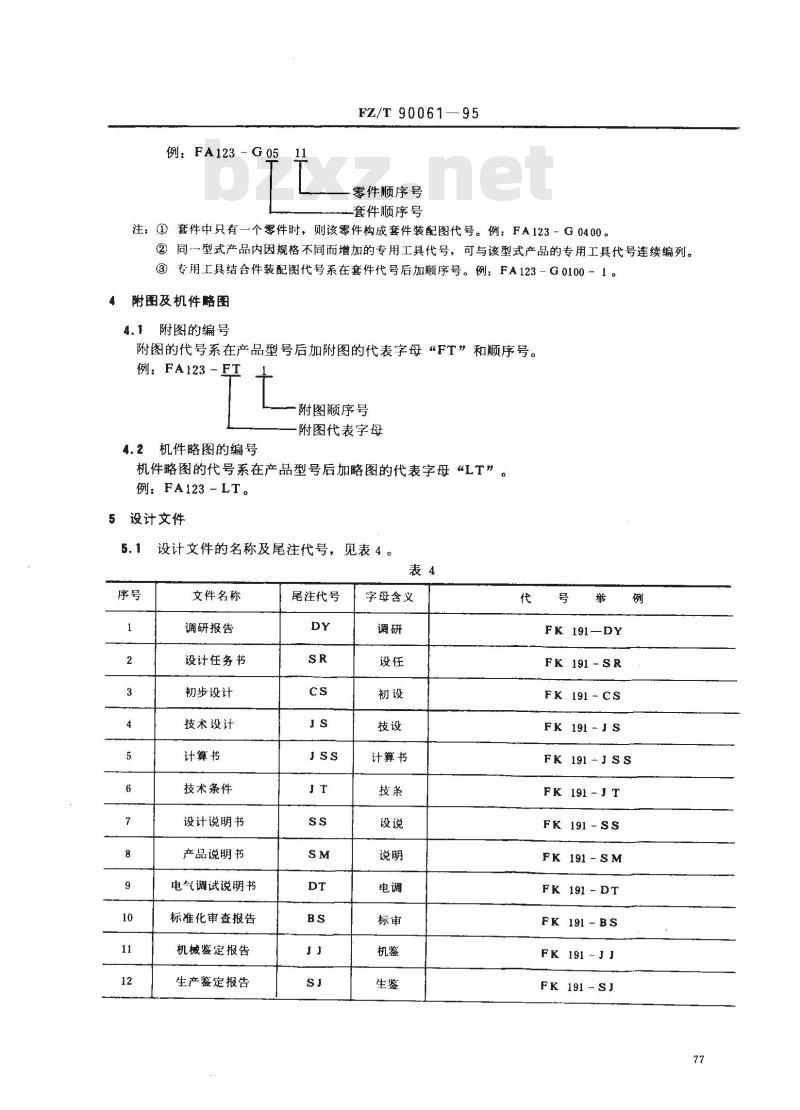

专用工具图的代号系在产品型号后加专用工具代表字母“G”和套件、结合件及零件的顺序号。76
例：FA123－G05
FZ/T 90061—95
零件顺序号
套件顺序号
注：①套件中只有一个零件时，则该零件构成套件装配图代号。例：FA123-G0400。②同-一型式产品内因规格不同而增加的专用工具代号，可与该型式产品的专用工具代号连续编列。③专用工具结合件装配图代号系在套件代号后加顺序号。例：FA123－G0100－1。4 附图及机件略图
附图的编号，
附图的代号系在产品型号后加附图的代表字母“FT”和顺序号。例：FA123-FT
附图顺序号
附图代表字母
4.2机件略图的编号
机件略图的代号系在产品型号后加略图的代表字母“LT”例：FA123-LT。
5设计文件
设计文件的名称及尾注代号，
见表4。
文件名称www.bzxz.net
调研报告
设计任务书
初步设计
技术设计
计算书
技术条件
设计说明书
产品说明书
电气调试说明书
标准化审查报告
机械鉴定报告
生产鉴定报告
尾注代号
字母含义
计算书
FK 191-DY
FK 191 - SR
FK 191-cs
FK 191-JS
FK 191JSS
FK 191-JT
FK 191-SS
FK 191 - SM
FK 191-DT
FK 191-BS
FK 191 -JJ
FK 191-SJ
文件名称
电气组件
电气部件
专用工具
借用件
标准件
通用件
电气设备
及元件
备件表
图表目录
文件目录
尾注代号
FZ/T 90061—95
续表4
字母含义
FK 191-0000MX
FK 191 - 1000MX
FK 191 - 0100MX
191-D0000MX
191 - D1000MX
FK 191 - D1100Mx
FK 191-GM
FK 191 -J H
FK 191-BH
FK 191-ＴH
FK 191 - DH
F 191 -BJ
FK 191 - TM
FK 191 - WM
注：①必要时允许编列重复件汇总表和外购件汇总表，其尾注代号分别为CH、GH。②电气设计文件在尾注代号前加“D”字母以示区别，如“DGM”、\dCS\
允许单独编列。
③产品及其组成如有更改，其相应的设计文件代号也应作相应更改。“DSM”等。必要时
例如：装配图FK191-0100改为FK191-0100A后，则明细表相应改为FK1910100AMX。④同一型式不同规格的产品应有其不同的产品明细表，此时，在明细表代号后用括号加注特征或数字，以示区别。
例：FA123-0000MX（360锭），FA234-0000MX（6眼），FA512-0000MX（1），FA512-0000mx (2) ....
③当单独编制左、右手部件明细表时，其代号如：FA123-0100LMX，FA123-0100RMX。当左、右手部件明细表合表时，其代号则为FA123-0100MX。③联合产品设计文件编号方法同单元产品。企业通用件的编号
企业通用件的编号参照附录D。
结合件
× ×- 0200
结合件
××-0200-1
FZ/T 90061-95
附录A
产品组成部分的隶属编号示例
（图中虚线代表直辖隶属关系）（补充件）
简单产品
× × - 00
告合件
般产品
××-0000
× - 0101
结合件
×- 00 - 2
结合件
x×-0100-1
××- 0102
结合件
×x- D00-1
×× - D02
××～D0000
结合件
××-D0000-1
×× ~ D0002
xx-D0101
结合件
×-D0100-1
××D0102
FZ/T 90061--95
FZ/T 90061-95
梦号鞋
排号鞋
1- 00-*
图样名称
初步设计
技术设计
产品装配图
组件装配图
部件装配图
结合件
装配图
零件图
专用工具图
装配图
零件图
机件略图
基本型式
FZ/T90061--95
附录B
机械产品图样代号示例
（补充件）
以FA123型为例
FA123-
FA123-JS1
FA123 - 0000Z T
FA123 - 000000Z T
FA123 - 0000
FA123 - 000000
FA123 - 1000
FA123 - 010000
FA123 -- 1100
FA123 - 010100
FA123 1100 - 1
FA123 - 010100 - 1
FA123 - 1101
FA123-010101
FA123 - G0100
FA123 - G0101
FA123 - FT 1
FA123-LT
注：联合产品图样编号方法同单元产品。82
擎生型式
以FA123A型为例
FA123A- CS1
FA123 A- JS1
FA123A- 0000ZT
FA123A
000000ZT
FA123A -0000
FA123A- 000000
FA123A - 1000
FA123A-010000
FA123A -1100
FA123A-010100
FA123A -1100- 1
FA123A-010100-1
FA123A - 1101
FA123A - 010101
FA123A -G0100
FA123A -G0101
FA123A-FT1
FA123A-LT
系列型式
以FA123-110型为例
FA123 - 110 - CS1
FA123 -110 - JS1
FA123 - 110 - 0000ZT
FA123 - 110 - 000000Z T
FA123 ~ 110 - 0000
FA123 -110 - 000000
FA123 - 110 - 1000
FA123 - 110 - 010000
FA123 - 110 - 1100
FA123 - 110 - 010100
FA123 - 110 - 1100 - 1
FA123 - 110 - 010100- 1
FA123 - 110 - 1101
FA123-110-010101
FA123 - 110 - G0100
FA123 -110 - G0101
FA123 -110 - FT 1
FA123 - 110 - L T
初步设计
技术设计
产品装配图
电气框图
电路图
逻辑图
功能表图
互连接线图
端子接线图
组件装配图
FZ/T90061--95
附录C
电气图样代号示例
（补充件）
有独立型号的电气产品图样代号示例YG 305 -CS1
YG 305 -JS1
YG 305 - 0000
YG 305 - 0000K
YG 305 - 0000U
YG 305 - 0000J
YG 305 - 0000G
YG 305 - 0000H
YG 305 - 0000Z
YG305-1000
组件电气框图
组件电路图
组件逻辑图
组件互连接线图
组件端子接线图
部件装配图
部件电气框图
部件电路图
单元接线图
结合件装配图
零件图
YG305-1000K
305 - 1000U
YG305-1000J
YG 305-1000H
YG 305- 1000Z
YG 305-1100
YG 305 - 1100K
YG 305 - 1100U
YG305-1100Y
YG 305 - 1100 - 1
YG 305-1101
YG 305 -FT1
图样名称
初步设计
技术设计
电气安装图
电气框图
电路图
逻辑图
功能表图
互连接线图
端子接线图
装配图
电气框图
电路图
逻辑图
互连接线图
端子接线图
装配图
电气框图
电路图
单元接线图
电气结合件装配图
电气零件图
电气附图
FZ/T90061--95
表C2与主机配套的电气图样代号示例品
基本型式
以FA123型为例
FA 123 - dC S1
FA 123 - DJ S1
F A 123 - D0000
F A 123 - D0000K
FA 123 - D0000U
FA 123 ~ D0000J
FA 123 - D0000G
FA 123- D0000H
FA 123 - D0000Z
FA 123 - D1000
FA 123 - D1000K
FA123 - D1000U
F A 123 - D1000J
F A 123 - D1000H
FA 123 - D1000Z
FA123-D1100
FA123 - D1100K
FA123- D1100U
FA 123 - D1100Y
FA 123- D1100 - 1
FA123 - D1101
FA123 - DF T 1
以FA123A型为例
FA123A-DC S1
FA123A- D JS1
FA123A - D0000
FA123A-D0000K
FA123A-D0000U
FA123A- D0000J
FA123A--D0000G
FA123A-D0000H
FA123A ~ D0000Z
FA123A - D1000
FA123A -D1000K
FA123A - D1000U
FA123A - D1000J
FA123A- D1000H
FA123A - D1000Z
FA123A - D1100
FA123A - D1100K
FA123A - D1100U
FA123A- D1100Y
FA123A - D1100 - 1
FA123A - D1101
FA123A - DFT1
以FA123-110型为例
FA123 - 110 - DCS1
FA123 - 110 - DJS1
FA123 - 110 - D0000
FA123 - 110 - D0000K
FA 123 - 110 - D0000U
FA123 - 110 - D0000J
FA123 - 110 - D0000G
FA123-110-D0000H
FA123 - 110 - D0000Z
FA123 - 110 - D1000
FA123 - 110 - D1000K
FA123 - 110 - D1000U
FA123 - 110 - D1000J
FA123 - 110 - D1000H
FA123 - 110 - D1000Z
FA123 - 110 - D1100
FA123 - 110 - D1100K
FA123 - 110 - D1100U
FA123-110-D1100Y
FA123 - 110 - D1100- 1
FA123 - 110 - D1101
FA123 - 110 - DFT 1
注：单元接线图与单元接线表，互连接线图与互连接线表，端子接线图与端子接线表尾注代号相同。84
