中华人民共和国纺织行业标准
纺织机械术语
染整机器辅助装置
本标准等同采用国际标准ISO5248-1982《纺织机械与附件1主题内容与适用范围
本标准规定了染整机器中常用辅助装置的术语及其图解。本标准适用于染整机器之间和前、后使用的辅助装置。2
基本术语
basic terms

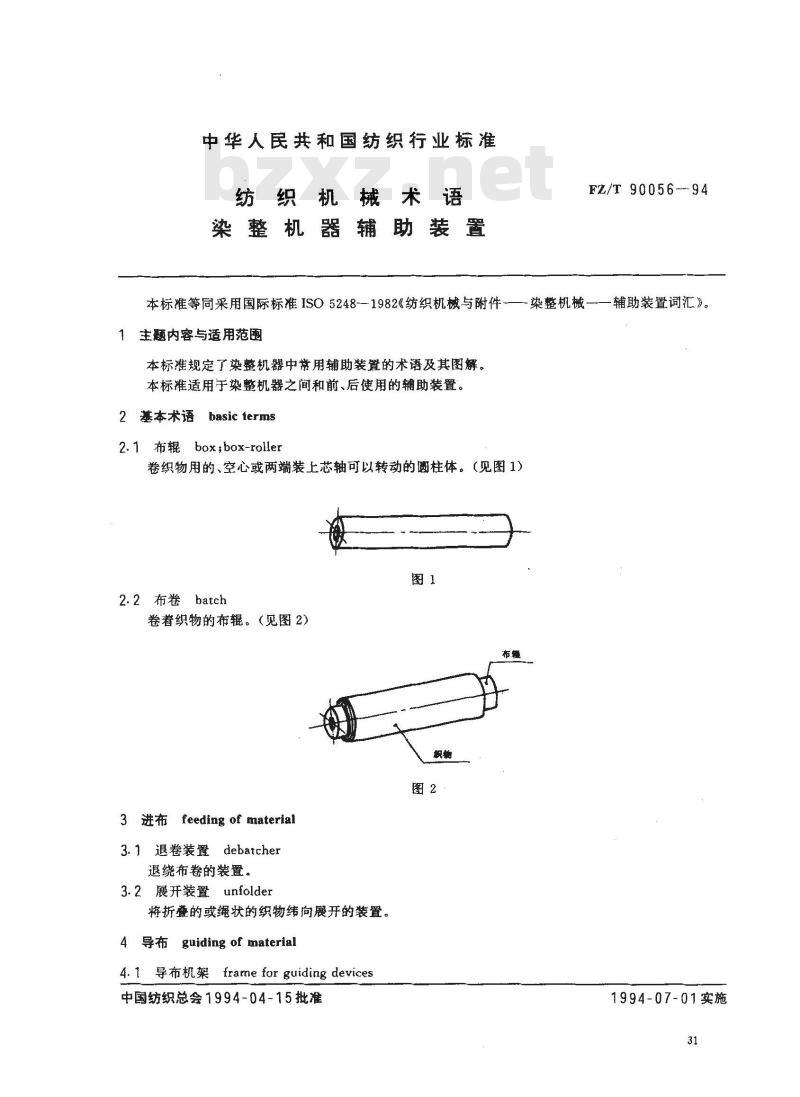

2.1 布辊 box;box-rollerbZxz.net
FZ/T 90056---94
-染整机械-
卷织物用的、空心或两端装上芯轴可以转动的圆柱体。（见图1)图1
2.2布卷batch
卷着织物的布辊。（见图2）
3 进布 feeding of material
3.1退卷装置debatcher
退绕布卷的装置。
3.2展开装置unfolder
将折叠的或绳状的织物纬向展开的装置。导布guiding of material
4.1导布机架 frame for guiding devices中国纺织总会1994-04-15批准
辅助装置词汇》。
1994-07-01实施
支撑导布机件的架子。
4.1.1进布机架entry frame
FZ/T90056—94

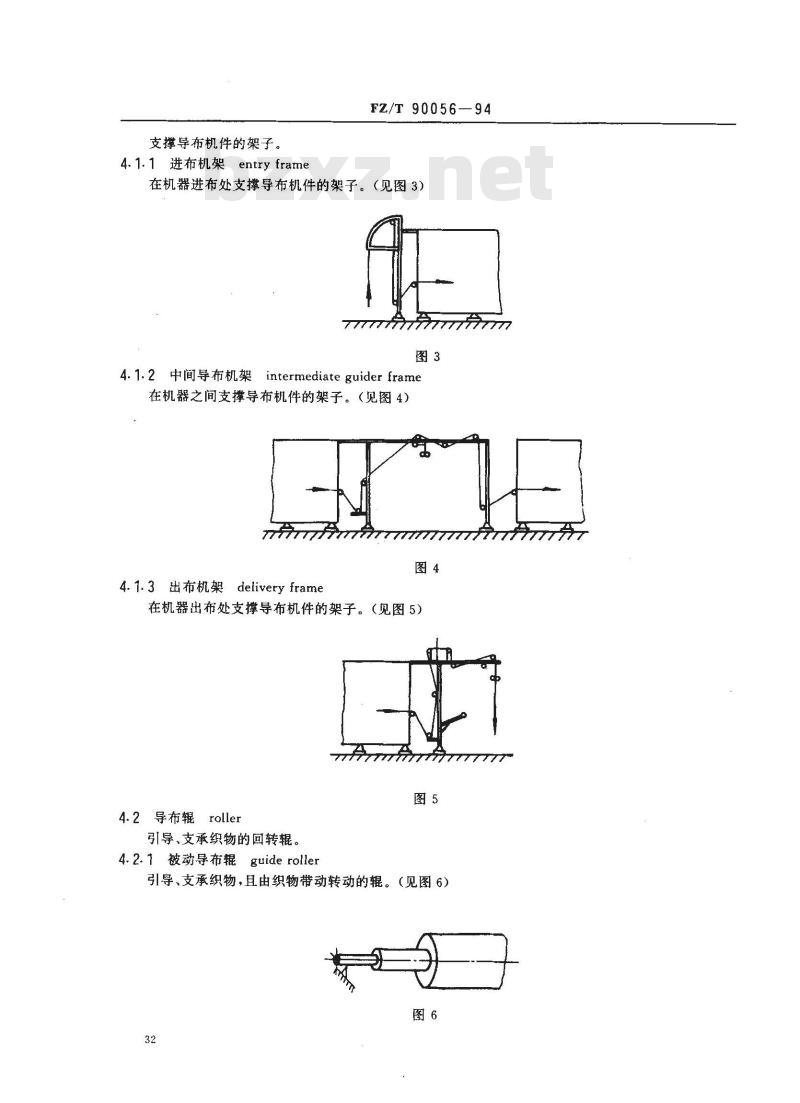

在机器进布处支撑导布机件的架子。（见图3）777
4.1.2中间导布机架
intermediate guider frame
在机器之间支撑导布机件的架子。（见图4）图4
4.1.3出布机架deliveryframe
在机器出布处支撑导布机件的架子。（见图5）图5
4.2导布辊　roller
引导、支承织物的回转辊。
4.2.1被动导布辊guide roller
引导、支承织物，且由织物带动转动的辊。（见图6）图6
4.2.2主动导布辑drive roller
FZ/T90056-94

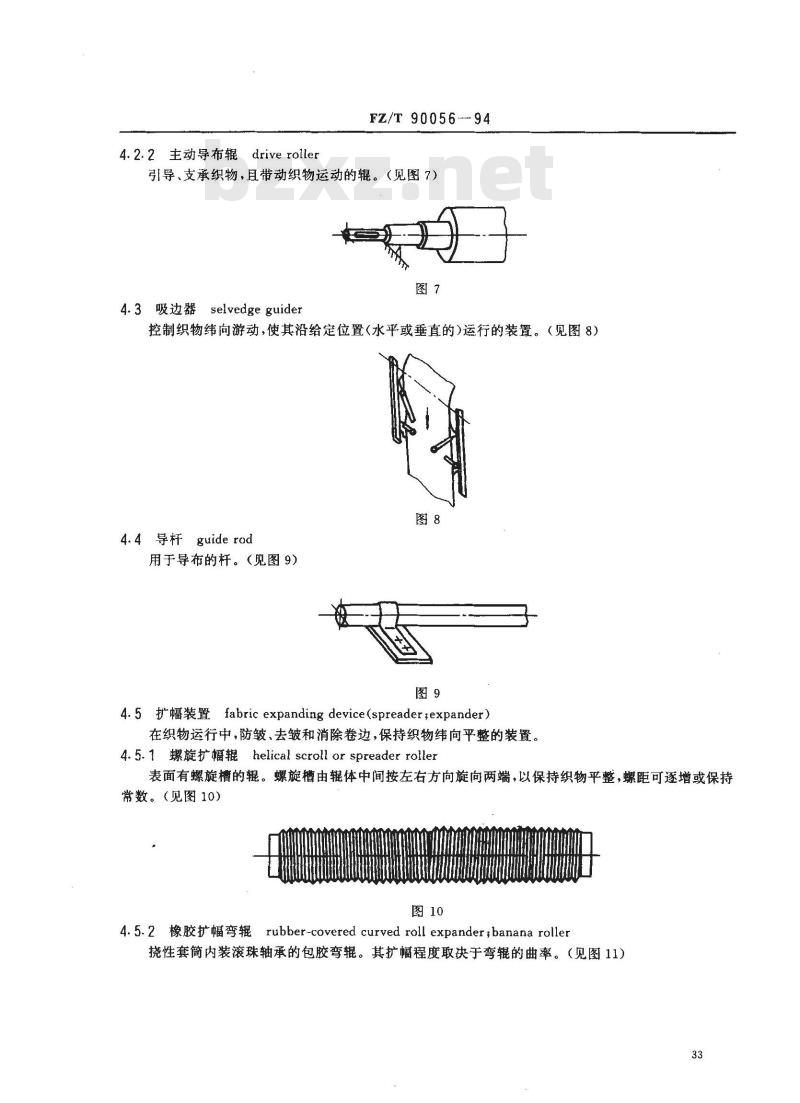

引导、支承织物，且带动织物运动的辊。（见图7）图7
4.3吸边器selvedgeguider
控制织物纬向游动，使其沿给定位置（水平或垂直的）运行的装置。（见图8）图8
4.4导杆guiderod
用于导布的杆。（见图9）
4.5 扩幅装置fabric expanding device(spreader expander)在织物运行中，防皱、去皱和消除卷边，保持织物纬向平整的装置。4. 5.1螺旋扩幅辊helical scroll or spreader roller表面有螺旋槽的辊。螺旋槽由辊体中间按左右方向旋向两端，以保持织物平整，螺距可逐增或保持常数。（见图10）
4.5.2 橡胶扩幅弯辊 rubber-covered curved roll expander;banana roller挠性套筒简内装滚珠轴承的包胶弯辑。其扩幅程度取决于弯辑的曲率。（见图11）33
4.5.3扩幅弯杆
curved expander rod
FZ/T9005694

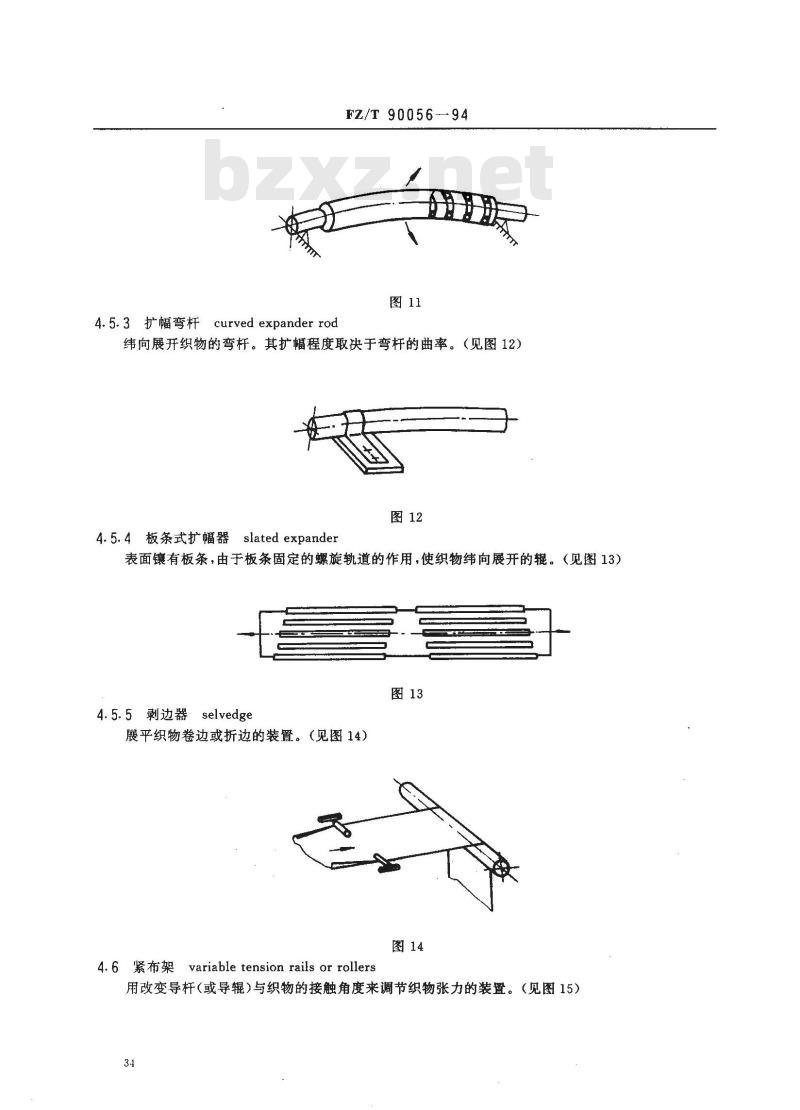

纬向展开织物的弯杆。其扩幅程度取决于弯杆的曲率。（见图12）图12
4.5.4板条式扩幅器slatedexpander表面镶有板条，由于板条固定的螺旋轨道的作用，使织物纬向展开的辊。（见图13）图13
4.5.5剥边器
selvedge
展平织物卷边或折边的装置。（见图14）图14
4.6紧布架
variabletensionrailsorrollers用改变导杆（或导辊）与织物的接触角度来调节织物张力的装置。（见图15）34
4.7板条辊slat roller
FZ/T 90056—94

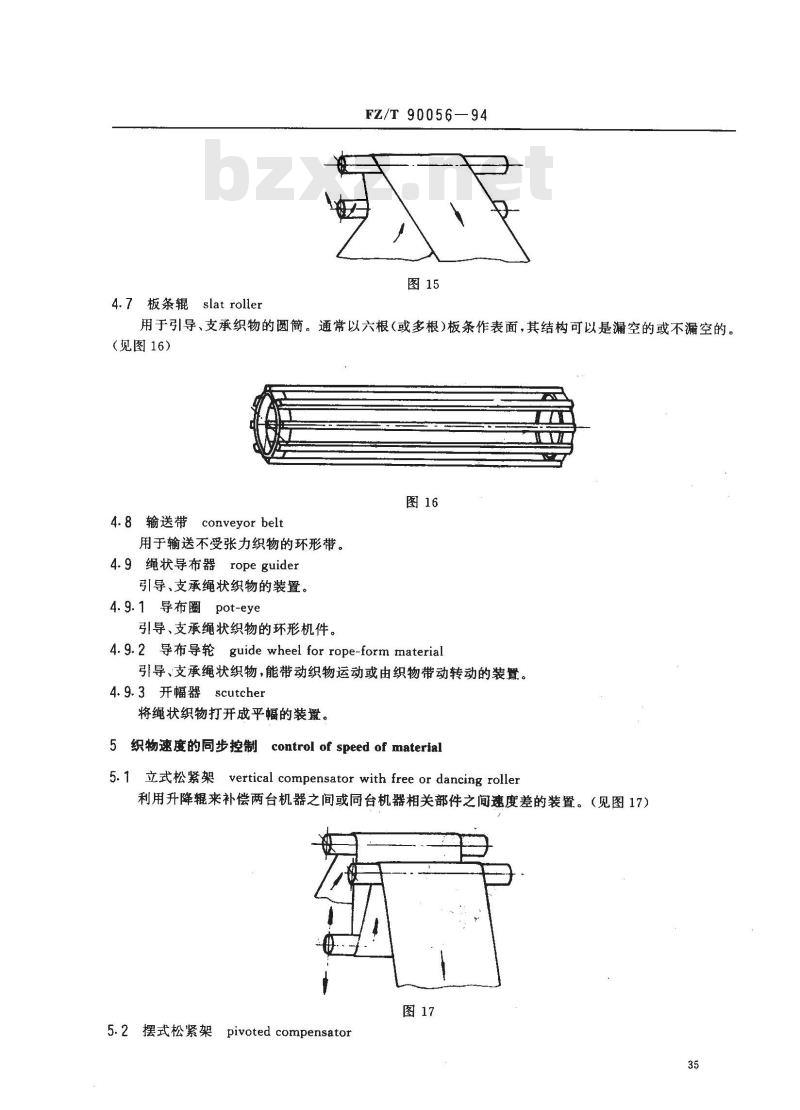

用于引导、支承织物的圆简。通常以六根（或多根)板条作表面，其结构可以是漏空的或不漏空的。（见图16）
4.8输送带conveyor belt
用于输送不受张力织物的环形带。4.9绳状导布器ropeguider
引导、支承绳状织物的装置。
4.9.1导布圈pot-eye
引导、支承绳状织物的环形机件。4.9.2导布导轮guide wheel for rope-form material引导、支承绳状织物，能带动织物运动或由织物带动转动的装置。4.9.3开幅器scutcher
将绳状织物打开成平幅的装置。5织物速度的同步控制control of speed of material5. 1 立式松紧架 vertical compensator with free or dancing roller利用升降辊来补偿两台机器之间或同台机器相关部件之间速度差的装置。（见图17)图17
5.2摆式松紧架
pivoted compensator
FZ/T90056—94
利用摆动导布辊来补偿两台机器之间或同台机器相关部件之间速度差的装置。（见图18）图18
5.3 光电松紧架compensator with photoelectric cell利用光电信号来补偿两台机器之间或同台机器相关部件之间速度差的装置。（见图19）图19
6 织物贮存 accumulation of material6.1辊简布装置rolleraccumulator由一系列辑简组成的，以穿布方式贮存织物的装置。其容量取决于升降辊的垂直动程和辑简的数量。（见图20）
首reserveorslide-downscray
6.2贮布槽或了形堆布箱
织物以折叠方式堆置在其槽状面或斜面上的贮布装置。（见图21)36
6.3输送带堆布装置
FZ/T 90056-94
conveyor-belt accumulaton
织物以折叠方式堆置在环形输送带上的输送装置。（见图22)图22
7织物的整理 treatment of material7.1 纬斜整纬器 weft skew straightener消除纬斜的装置。（见图23，此图为直辑整纬装置）图23
7.2纬弧整纬器 weft bow straightener消除纬弧的装置。（见图24，此图为弯辊整纬装置）37
FZ/T 90056-94
7.3气味消除装置deviceto eliminatesmells除去织物气味的装置。
7.4冷却装置cooling device
冷却织物的装置。
7.5检验孔inspection port
加工过程中能检验织物的装置。7.6布边上胶装置machineforgumming selvedges对布边作挺硬整理的装置。
7.7 布边切除装置 machine for cutting selvedges gselvedge trimmer修剪布边且除去废边的装置。
7.8 切条器 slitting machine
把织物纵向切成数条的装置。
7.9蒸汽给湿器equipment for dampingwith steam steam damper用蒸汽对织物给显的装置。
7.10喷雾给湿器equipment for wetting with water;spray damper用水雾喷湿织物的装置。
8 出布 delivery of material
8.1 落布架 machines for folding折叠织物的装置。（见图25）
8.2卷布装置batchers
把织物卷绕成卷的装置。
8.2.1环形带主动卷布装置
batcher with endless belt paternoster能快速更换布卷的装置。该装置由带有传动带的主动布辊和运转过程中直接支撑布卷的两个横向交换支承架组成。（见图26）
同义词链斗式升降机
FZ/T90056-94
8.2.2摆动式主动卷布装置pivoted batcher两个主动布辊围绕一个旋转中心交变其工作位置的卷布装置。该装置能快速更换布卷并连续运转。（见图27）
8.2.3单辊式表面传动卷布装置surface batcher with single driven rolier把布辊支承在一根恒速转动的辊简上的卷布装暨。随着卷绕直径的增大，布卷的中心沿导槽而升高。（见图28）
8.2.4双辊式表面传动卷布装置surfacebatcher with two rollers把布辑辊支承在两根辊简上（至少有一一根辑简为恒速转动)的卷布装置。随着卷绕直径的增大，布卷的中心沿导槽而升高。（见图29）39
FZ/T 90056-94
8.2.5摆臂式表面传动卷布装置batcherwithapivotingdriven roller用摆臂支撑的主动辊来带动布辊的卷布装置。随着卷绕直径的增大，摆臂辑抬高。（见图30）图30
8.2.6摆臂式主动卷布装置mobile(pivoting）batcher with centre drive batch布辊用摆臂支撑，且由变速机构来传动的卷布装置。随着卷绕直径的增大，布卷的中心抬高。（见图31)
8.2.7固定式主动卷布装置fixed centredrivenbatcher布辊的中心位置固定，且由变速机构来传动的卷布装置。（见图32）40
FZ/T 90056--94
8.2.8水平移动式表面传动卷布装置 horizontai contact portable batcher布辊与主动辊相接触，且两轴心线在同一水平面内的卷布装置。（见图33）图33
9织物的运输transport of material9. 1 布车 wagon or truck for plaited or rope-form material用于堆放和运送平幅或绳状织物的小车。9.2 移动式布卷架 portable batch-carrier运送布卷的装置。
附加说明：
本标准由原纺织部技术装备司提出。本标准由中国纺织总会纺织机电研究所归口。本标准由上海印染机械厂、黄石纺织机械厂、中国纺织总会纺织机电研究所负责起草。本标推主要起草人袁雯云、赵佩华、杨小双。41
