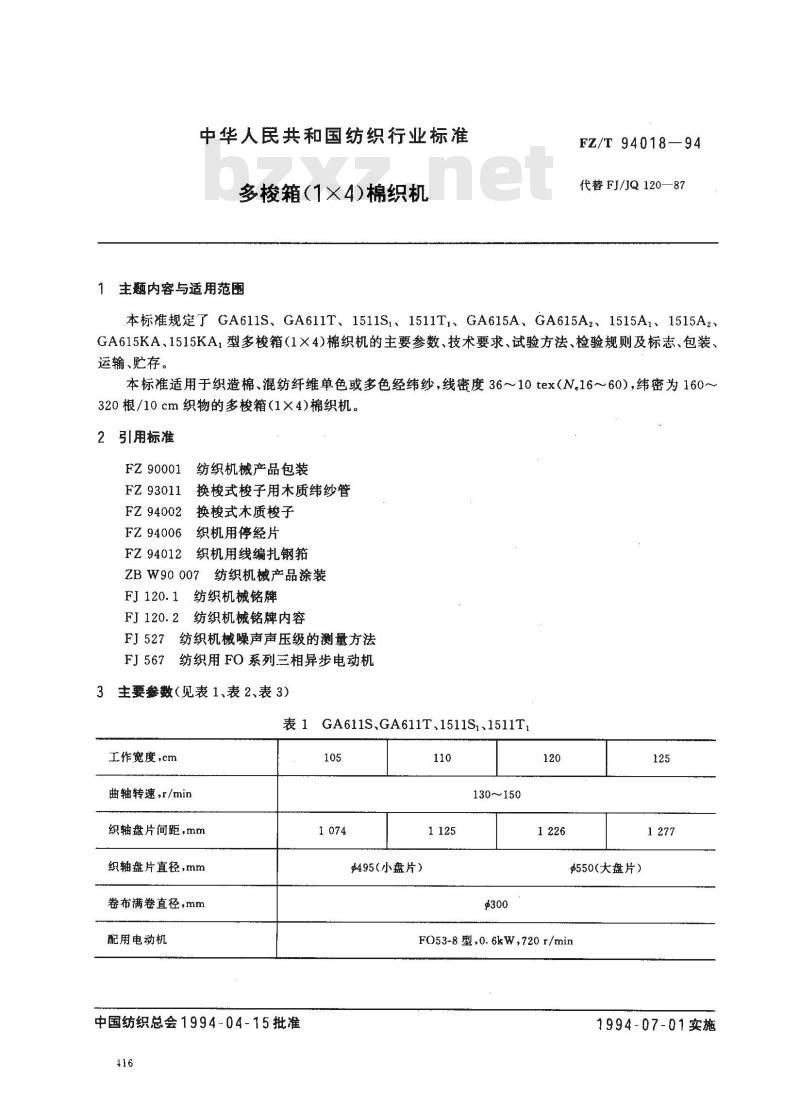

【纺织行业标准(FZ)】 多梭箱(1×4)棉织机

中华人民共和国纺织行业标准
多梭箱（1X4)棉织机
主题内容与适用范围
FZ/T94018—94
代替FJ/JQ120—87
本标准规定了GA611S、GA611T、1511St、1511Tl、GA615A、GA615A2、1515A1、1515A2、GA615KA、1515KA，型多梭箱（1X4)棉织机的主要参数、技术要求、试验方法、检验规则及标志、包装、运输、贮存。
本标准适用于织造棉、混纺纤维单色或多色经纬纱，线密度36~10tex（N。16～60），纬密为160~320根/10cm织物的多梭箱（1×4)棉织机。2引用标准
FZ90001
纺织机械产品包装
FZ 93011
换梭式梭子用木质纬纱管
FZ94002换梭式木质梭子
FZ94006织机用停经片
FZ94012织机用线编扎钢箍
ZBW90007纺织机械产品涂装
FJ120.1纺织机械铭牌
FJ120.2纺织机械铭牌内容
FJ527纺织机械噪声声压级的测量方法FJ567
纺织用FO系列三相异步电动机
主要参数（见表1、表2、表3）
表1GA611S,GA611T,1511S,、1511T,工作宽度，cmbzxZ.net
曲轴转速，r/min
织轴盘片间距，mm
织轴盘片直径,mm
卷布满卷直径，mm
配用电动机
中国纺织总会1994-04-15批准
495（小盘片）
130~150
$550（大盘片）
FO53-8型,0.6kW,720r/min
1994-07-01实施
工作宽度,cm
曲轴转速，r/min
织轴盘片间距，mm
织轴盘片直径，mm
卷布满卷直径,mm
配用电动机
工作宽度，cm
曲轴转速，r/min
织轴盘片间距，mm
织轴盘片直径,mm
卷布满卷直径，mm
配用电动机
4技术要求
4.1传动系统
FZ/T 94018—94

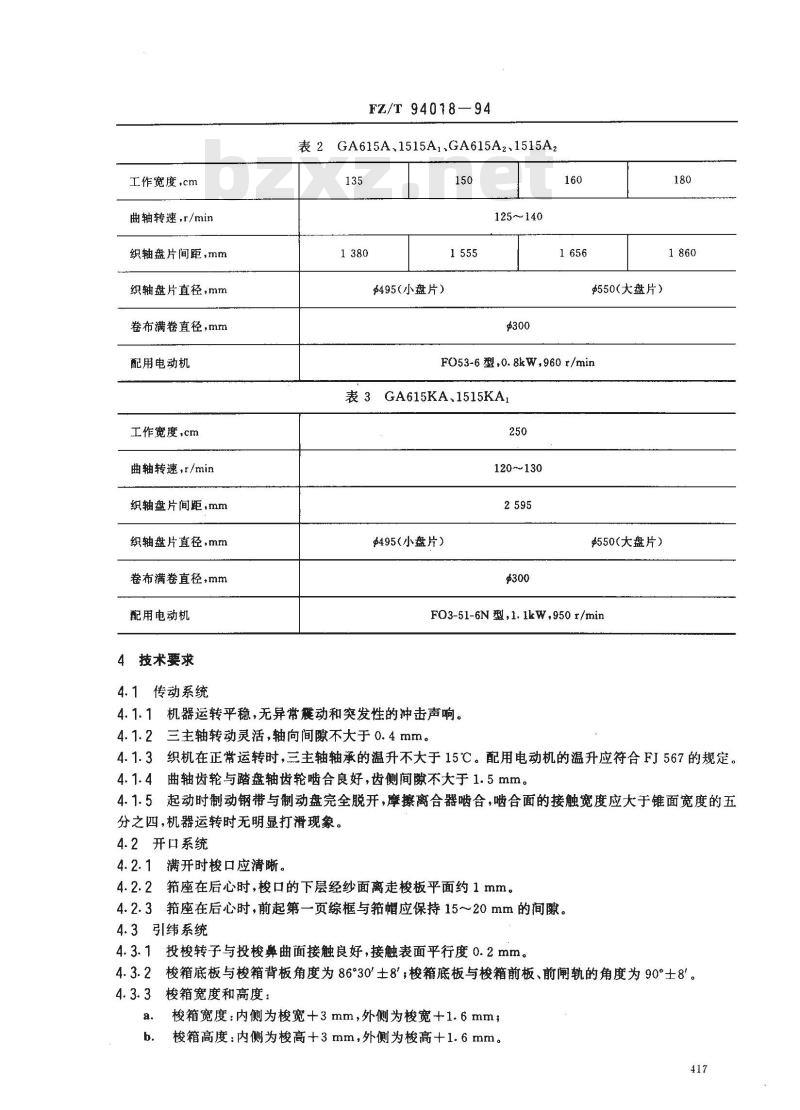

表2GA615A、1515A,、GA615A2、1515A2135
$495（小盘片）
125～140
$550（大盘片）
FO53-6型,0.8kW,960/min
表 3GA615KA.1515KA1
120~130
$495（小盘片）
$550（大盘片）
FO3-51-6N型，1.1kW,950r/min
4.1.1机器运转平稳，无异常震动和突发性的冲击声响。4.1.2
三主轴转动灵活，轴向间隙不大于o.4mm。180
4.1.3织机在正常运转时，三主轴轴承的温升不大于15℃。配用电动机的温升应符合FJ567的规定。4.1.4曲轴齿轮与踏盘轴齿轮啮合良好，齿侧间隙不大于1.5mm。4.1.5起动时制动钢带与制动盘完全脱开，摩擦离合器啮合，啮合面的接触宽度应大于锥面宽度的五分之四，机器运转时无明显打滑现象。4.2开口系统
4.2.1满开时梭口应清晰。
箱座在后心时，梭口的下层经纱面离走梭板平面约1mm。4.2.3座在后心时，前起第一页综框与帽应保持15～20mm的间隙。4.3引纬系统
投梭转子与投梭鼻曲面接触良好，接触表面平行度0.2mm。梭箱底板与梭箱背板角度为86°30°士8°；梭箱底板与梭箱前板、前闸轨的角度为90°士8°。梭箱宽度和高度：
梭箱宽度：内侧为梭宽+3mm，外侧为梭宽+1.6mm；梭箱高度：内侧为梭高+3mm，外侧为梭高+1.6mm。417
FZ/T94018-94

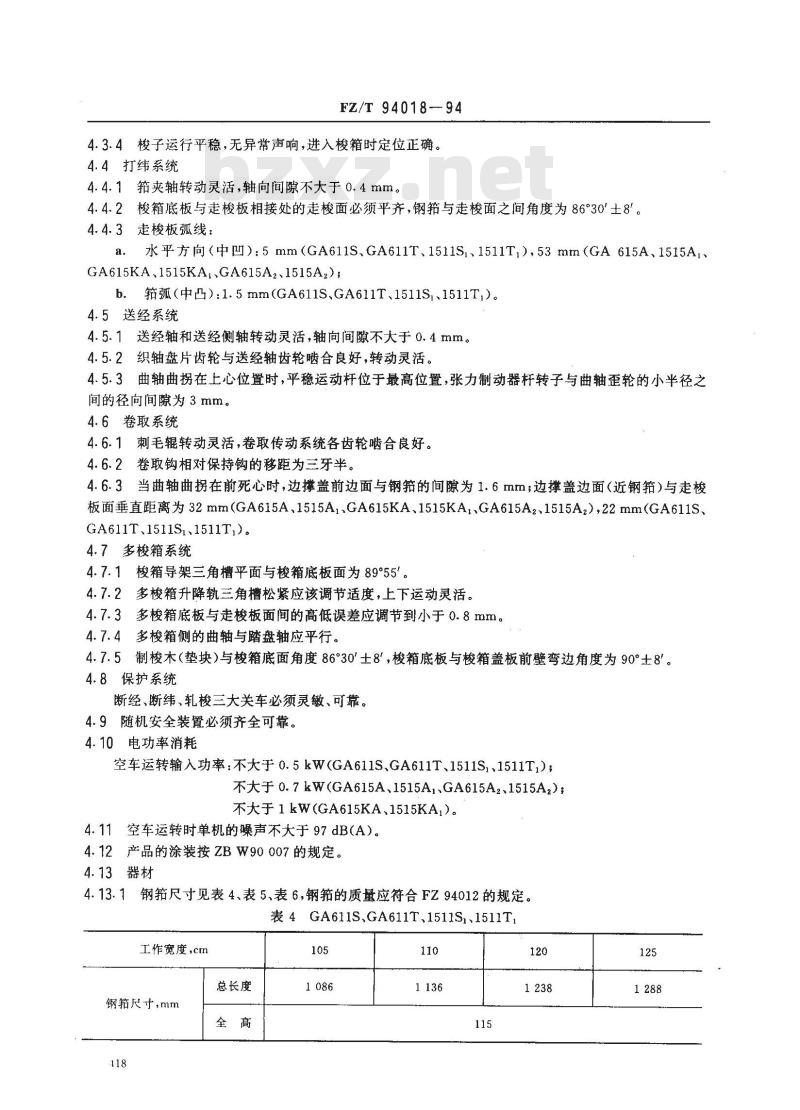

4.3.4梭子运行平稳，无异常声响，进入梭箱时定位正确。4.4打纬系统
4.4.1夹轴转动灵活，轴向间隙不大于0.4mm。4.4.2梭箱底板与走梭板相接处的走梭面必须平齐，钢箱与走梭面之间角度为86°30°土8°。4.4.3走梭板弧线：
水平方向（中凹）：5mm（GA611S、GA611T、1511Si、1511T），53mm（GA615A、1515Al、GA615KA,1515KA,GA615A2、1515A,);弧（中凸）：1.5mm(GA611S、GA611T、1511S、1511T）。b.
4.5送经系统
4.5.1送经轴和送经侧轴转动灵活，轴向间隙不大于0.4mm。4.5.2织轴盘片齿轮与送经轴齿轮啮合良好，转动灵活。4.5.3曲轴曲拐在上心位置时，平稳运动杆位于最高位置，张力制动器杆转子与曲轴歪轮的小半径之间的径向间隙为3mm。
4.6卷取系统
4.6.1刺毛辊转动灵活，卷取传动系统各齿轮啮合良好。4.6.2卷取钩相对保持钩的移距为三牙半。4.6.3当曲轴曲拐在前死心时，边撑盖前边面与钢箍的间隙为1.6mm；边撑盖边面（近钢）与走梭板面垂直距离为32mm(GA615A，1515A、GA615KA、1515KA，GA615A2、1515A，)，22mm(GA611SGA611T、1511Si、1511T,)。
4.7多梭箱系统
4.7.1梭箱导架三角槽平面与梭箱底板面为89°55°。4.7.2多梭箱升降轨三角槽松紧应该调节适度，上下运动灵活。4.7.3多梭箱底板与走梭板面间的高低误差应调节到小于0.8mm。4.7.4多梭箱侧的曲轴与踏盘轴应平行。4.7.5制梭木（垫块）与梭箱底面角度86°30°土8°，梭箱底板与梭箱盖板前壁弯边角度为90°士8°。4.8保护系统
断经、断纬、轧梭三大关车必须灵敏、可靠。4.9随机安全装置必须齐全可靠。4.10电功率消耗
空车运转输入功率：不大于0.5kW(GA611S、GA611T、1511S1、1511T.)；不大于0.7kW(GA615A、1515AGA615A2、1515A2)；不大于1kW(GA615KA、1515KA,)。4.11空车运转时单机的噪声不大于97dB(A)。4.12产品的涂装按ZBW90007的规定。4.13器材
4.13.1钢尺寸见表4、表5、表6，钢箍的质量应符合FZ94012的规定。表 4 GA611S,GA611T,1511S.1511T,工作宽度，cm
钢尺寸，mm
总长度
工作宽度，cm
钢箍尺寸,mm
工作宽度，cm
钢尺寸，mm
总长度
总长度
FZ/T 94018 --- 94

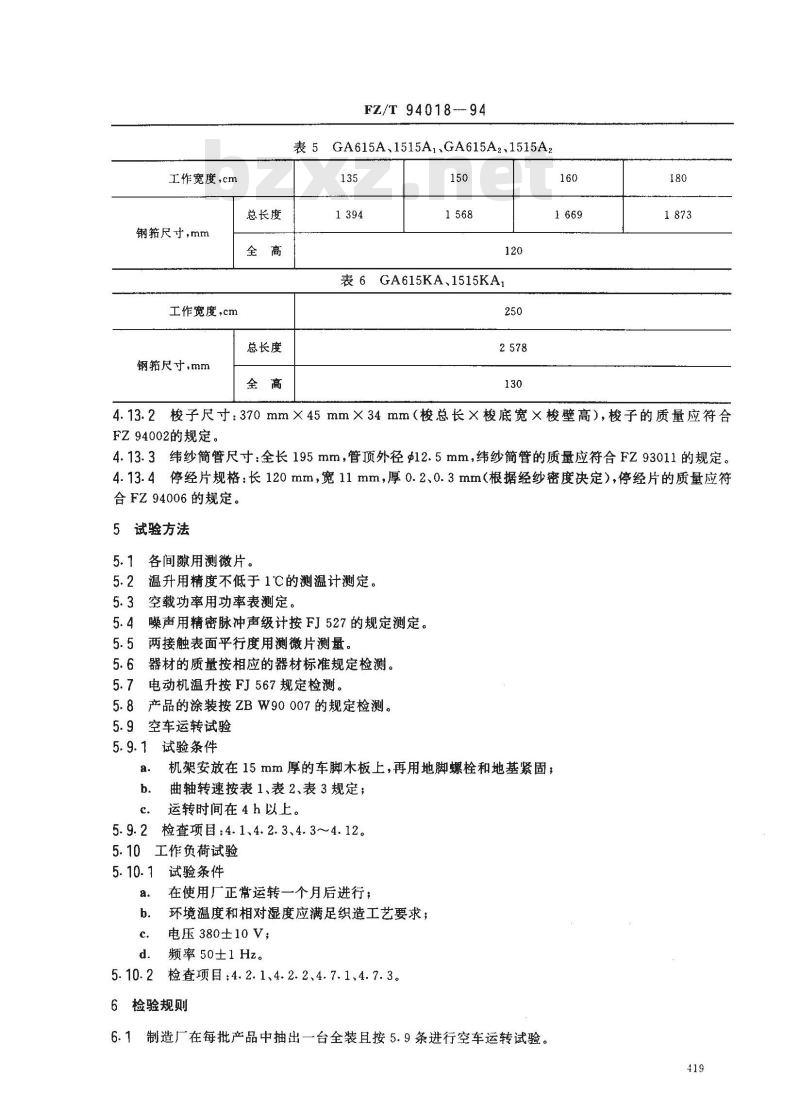

表5GA615A、1515A1、GA615A2、1515A2135
表6GA615KA、1515KA
4.13.2梭子尺寸：370mm×45mm×34mm（梭总长×梭底宽×梭壁高），梭子的质量应符合FZ94002的规定。
4.13.3纬纱简管尺寸：全长195mm，管顶外径$12.5mm，纬纱简管的质量应符合Fz93011的规定。4.13.4停经片规格：长120mm，宽11mm，厚0.2、0.3mm（根据经纱密度决定），停经片的质量应符合FZ94006的规定。
5试验方法
5.1各间隙用测微片。
温升用精度不低于1℃的测温计测定。5.2
5.3空载功率用功率表测定。
5.4噪声用精密脉冲声级计按FJ527的规定测定。5.5两接触表面平行度用测微片测量。5.6器材的质量按相应的器材标准规定检测。5.7电动机温升按FJ567规定检测。5.8产品的涂装按ZBW90007的规定检测。5.9空车运转试验
试验条件
机架安放在15mm厚的车脚木板上，再用地脚螺栓和地基紧固；曲轴转速按表1、表2、表3规定；运转时间在4h以上。
检查项目：4.1、4.2.3、4.3~4.12。工作负荷试验
试验条件
在使用厂正常运转一个月后进行；环境温度和相对湿度应满足织造工艺要求；电压380±10V；
频率50±1Hz。
检查项目：4.2.1、4.2.2、4.7.1、4.7.3。6检验规则
6.1制造厂在每批产品中抽出一台全装且按5.9条进行空车运转试验。419
FZ/T94018--94

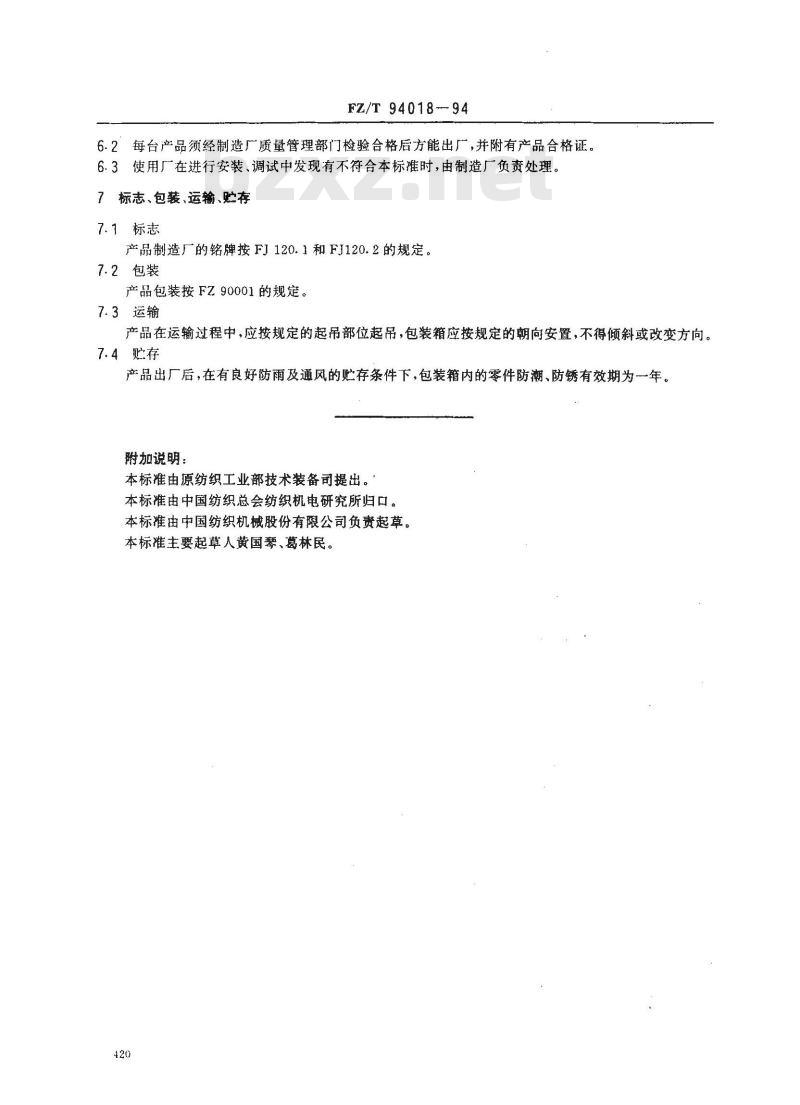

6.2每台产品须经制造厂质量管理部门检验合格后方能出厂，并附有产品合格证。6.3使用广在进行安装、调试中发现有不符合本标准时，由制造厂负责处理。7标志、包装、运输、贮存
7.1标志
产品制造厂的铭牌按FJ120.1和FJ120.2的规定。7.2包装　
产品包装按FZ90001的规定。
7.3运输
产品在运输过程中、应按规定的起吊部位起吊，包装箱应按规定的朝向安置，不得倾斜或改变方向。7.4贮存
产品出厂后，在有良好防雨及通风的贮存条件下，包装箱内的零件防潮、防锈有效期为一年。附加说明：
本标准由原纺织工业部技术装备司提出。本标准由中国纺织总会纺织机电研究所归口。本标准由中国纺织机械股份有限公司负责起草。本标准主要起草人黄国琴、葛林民。420
