中华人民共和国纺织行业标准

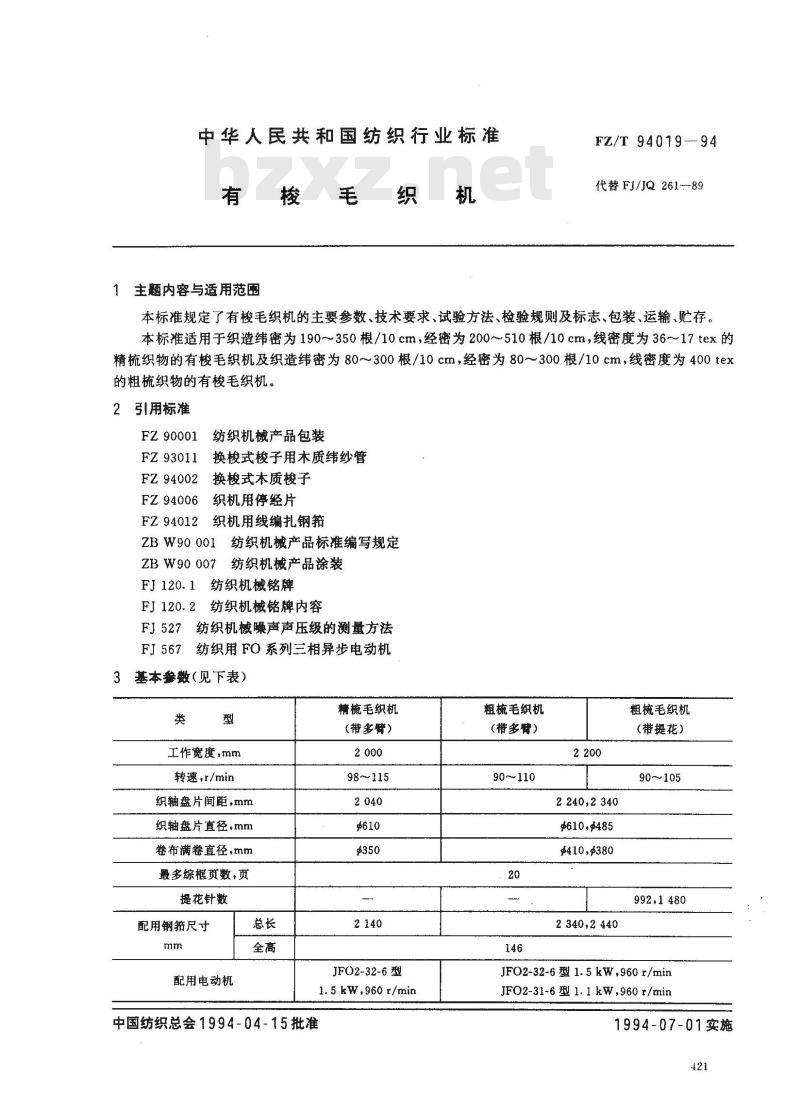

1主题内容与适用范围
FZ/T 94019--94
代替FJ/JQ261-89
本标准规定了有梭毛织机的主要参数、技术要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于织造纬密为190~350根/10cm，经密为200~510根/10cm，线密度为36~17tex的精梳织物的有梭毛织机及织造纬密为80～300根/10cm，经密为80～300根/10cm，线密度为400tex的粗梳织物的有梭毛织机。
2引用标准
FZ 90001
FZ93011此内容来自标准下载网
FZ94002
纺织机械产品包装
换梭式梭子用木质纬纱管
换梭式本质梭子
FZ94006
织机用停经片
FZ 94012
织机用线编扎钢箍
ZB W90 001
ZB W90 007
FJ 120. 2
FJ 567
纺织机械产品标准编写规定
纺织机械产品涂装
纺织机械铭牌
纺织机械铭牌内容
纺织机噪声声压级的测量方法
纺织用FO系列三相异步电动机
3基本参数（见下表）
工作宽度，mm
转速，r/min
织轴盘片间距，mm
织轴盘片直径，mm
卷布满卷直径，mm
最多综框页数，页
提花针数
配用钢箍尺寸
配用电动机
精梳毛织机
（带多臂）
98~115
JFO2-32-6型
1. 5 kW,960 r/min
中国纺织总会1994-04-15批准
粗梳毛织机
（带多臂）
90~110
2240,2340
$610，p485
$410，#380
2340,2440
粗梳毛织机
（带提花）
90~105
992,1480
JFO2-32-6 型1. 5kW,960 r/minJFO2-31-6 型1.1 kW,960 t/min1994-07-01实施
4技术要求
4.1传动系统
FZ/T 94019--94
4.1.7开车时制动带与制动盘之间间隙大于0.3mm，或制动块与制动盘之间间隙为2~3mm4.1.2关车时将制动手柄扳起，制动带与制动盘之间间隙大于0.1mm，或制动时刹车皮与离合器端面紧密接触，刹车压簧调节要适当。4.1.3主轴传动离合器，作用轻便灵活，离合器托环顶块作用时两端同时压牢离合器，两端与离合器面间隙不大于0.05mm。
4.1.4两主轴转动灵活，轴向间隙不大于0.3mm，两主轴的传动齿轮啮合良好。4.1.5织机在正常运转时，两主轴轴承的温升不大于15℃；配用电动机的温升应符合FJ567的规定。4.2开口系统
4.2.1满开时梭口应清晰。
4.2.2座在后心时，梭口的下层经纱面离走梭板平面不大于1.5mm。4.2.3箍座在后心时，前起第一页综框或第排综丝与箱帽应保持15～20mm的间隙。4.2.4多臂机构的长、短摆动臂转动灵活，摆动臂齿高低应平齐，公差不大于0.8mm；摆动臂齿轮上升或下降时，齿轮与滚动齿轮啮合量大于齿高的2/3。4.2.5综平时，多臂机构的上、下拉刀背与大刀片的间隙1～2mm，开口最大时，调节上、下拉刀口，平行度为1mm；或提花机构的立针钩顶端与提刀距离5～6mm，同一台的公差小于或等于0.8mm。4.3投梭系统
4.3.1投梭轴转动灵活，轴向间隙不大于0.2mm。4.3.2皮结滑动灵活，皮结中心允许高于梭尖，但不大于1.5mm。4.3.3投梭转子与投梭凸轮曲面接触良好，接触面平行度0.6mm。4.3.4梭子运行平稳，定位正确。4.3.5梭箱隔板面高于走梭板面不大于0.4mm，各梭箱背面高于梭箱导板面，不大于0.4mm。4.3.6梭子按FZ94002的规定。
4.3.7纬纱简管按FZ93011的规定。4.4打纬系统
4.4.1摇轴转动灵活，轴向间隙不大于0.3mm。4.4.2箍面与走梭板垂直度0.15mm。4.4.3毛织沥青线扎钢箍按FZ94012的规定。4.5送经系统
4.5.1经纱导辑与后梁间隙相等。4.5.2送经传动机构动作灵活，啮合良好。4.6卷取系统
各导布辊和刺毛辊转动灵活，卷取传动系统各齿轮啮合良好，导布辑与刺毛辊间隙大于8mm。4.7保护系统
4.7.1断经、断纬、轧梭关车必须迅速、可靠。4.7.2停经片下落在停经架的任何部位应均能迅速关车。4.7.3停经片按FZ94006的规定。4.8随机安全装置必须齐全可靠。4.9功率消耗
电动机功率为1.5kW，空载功耗不大于1.2kW。电动机功率为1.1kW，空载功耗不大于0.85kW。422
FZ/T94019-94

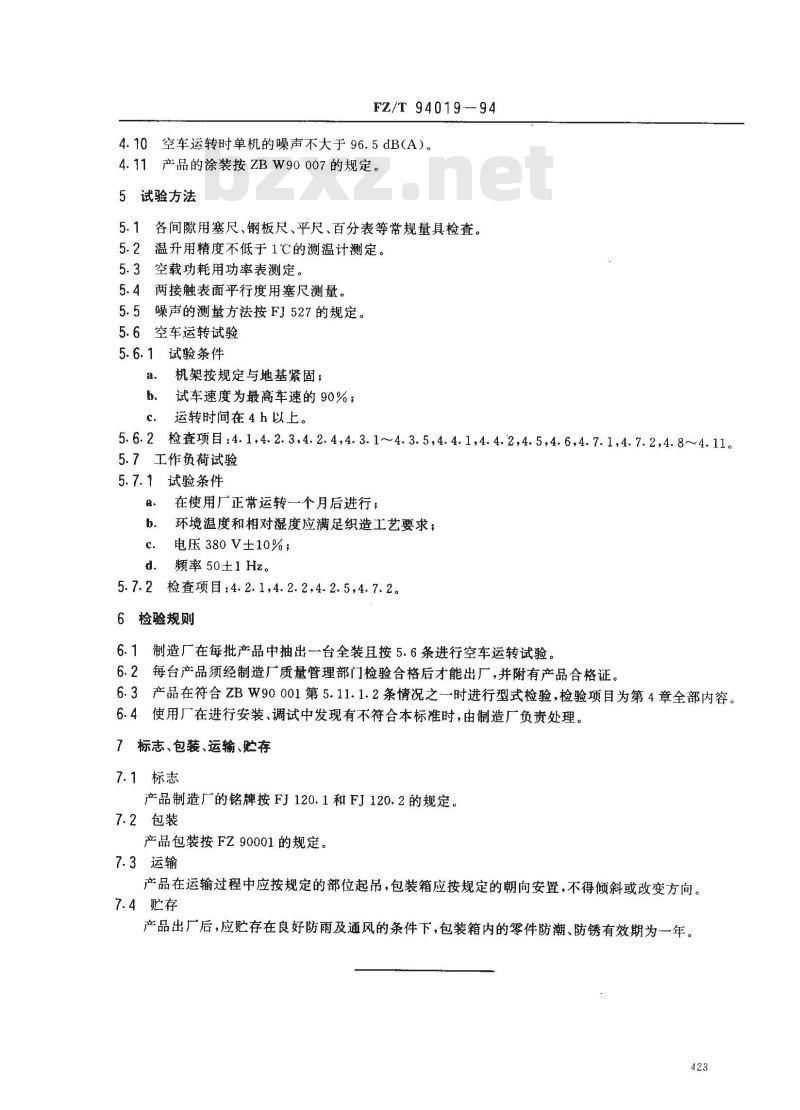

4.10空车运转时单机的噪声不大于96.5dB(A）。4.11产品的涂装按ZBW90007的规定。5试验方法
5.1各间隙用塞尺、钢板尺、平尺、百分表等常规量具检查。5.2温升用精度不低于1℃的测温计测定。5.3空载功耗用功率表测定。
5.4两接触表面平行度用塞尺测量。5.5噪声的测量方法按FJ527的规定。5.6空车运转试验
5.6.1试验条件
机架按规定与地基紧固；
b、试车速度为最高车速的90%；c、运转时间在4 h以上。
5.6.2检查项目:4.1,4.2.3,4.2.4,4.3.14.3.5,4.4.1,4.4.2,4.5,4.6,4.7.1,4.7.2,4.8~~4.11。5.7工作负荷试验
5.7.1试验条件
在使用厂正常运转一个月后进行；a.
环境温度和相对湿度应满足织造工艺要求；b.
电压380V10%；
d、频率50±1Hz。
5.7.2检查项目：4.2.1,4.2.2,4.2.5,4.7.2。6检验规则
制造厂在每批产品中抽出台全装且按5.6条进行空车运转试验。6.11
6.2每台产品须经制造厂质量管理部门检验合格后才能出厂，并附有产品合格证。6.3产品在符合ZBW90001第5.11.1.2条情况之一时进行型式检验，检验项目为第4章全部内容。6.4使用厂在进行安装、调试中发现有不符合本标准时，由制造厂负责处理。标志、包装、运输、贮存
7.1标志
产品制造厂的铭牌按FJ120.1和FJ120.2的规定。7.2包装
产品包装按FZ90001的规定。
7.3运输
产品在运输过程中应按规定的部位起吊，包装箱应按规定的朝向安置，不得倾斜或改变方向。7.4贮存
产品出厂后，应贮存在良好防雨及通风的条件下，包装箱内的零件防潮、防锈有效期为一年。423

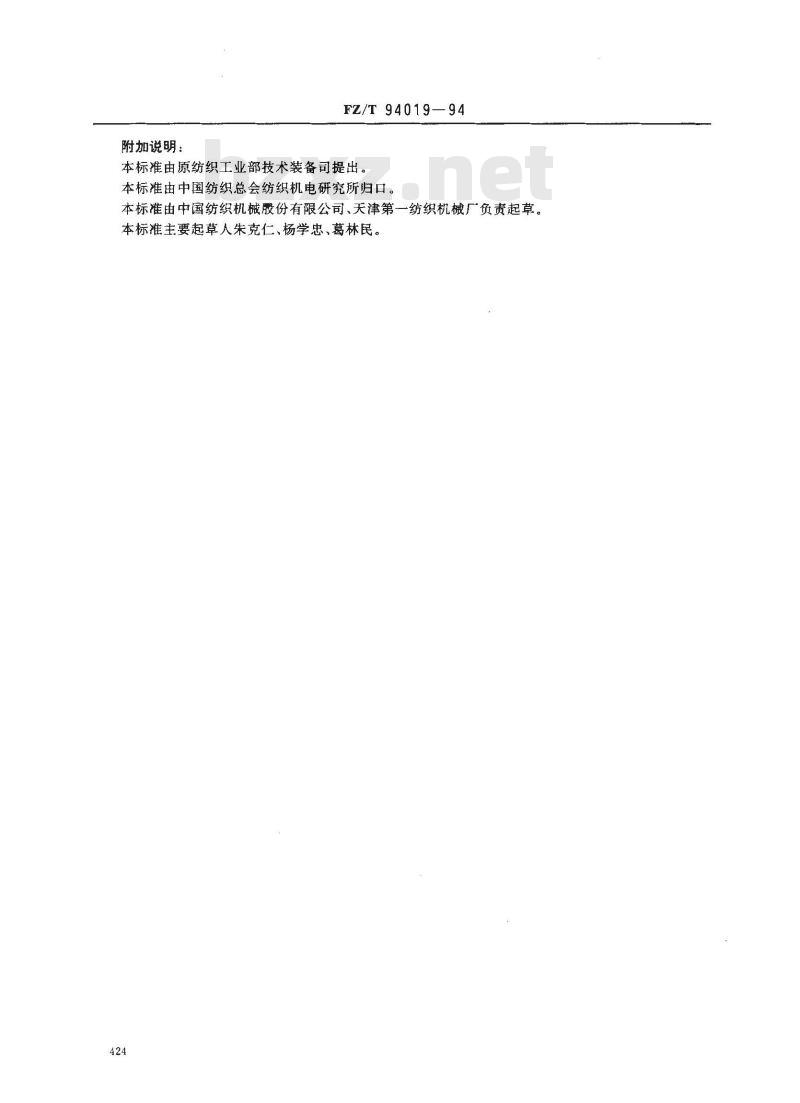

附加说明：
FZ/T94019—94
本标准由原纺织工业部技术装备司提出。本标准由中国纺织总会纺织机电研究所归口。本标准由中国纺织机械殿份有限公司、天津第一纺织机械厂负责起草。本标准主要起草人朱克仁、杨学忠、葛林民。424
