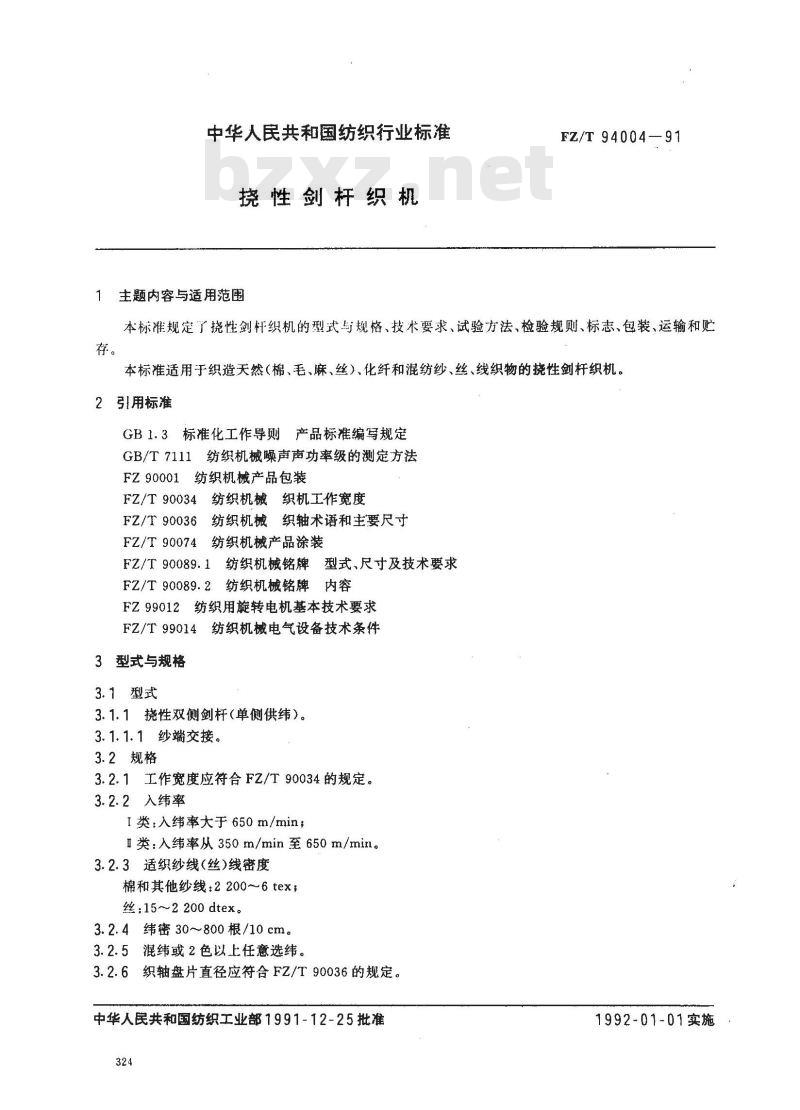

中华人民共和国纺织行业标准
挠性剑杆织机
1主题内容与适用范围
FZ/T 94004—91
本标准规定了挠性剑杆织机的型式与规格、技术要求、试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于织造天然（棉、毛、麻、丝）、化纤和混纺纱、丝、线织物的挠性剑杆织机。2引用标准
GB1.3标准化工作导则产品标准编写规定GB/T7111纺织机械噪声声功率级的测定方法FZ90001纺织机械产品包装
FZ/T90034纺织机械织机工作宽度FZ/T90036纺织机械织轴术语和主要尺寸FZ/T90074纺织机械产品涂装
FZ/T90089.1纺织机械铭牌型式、尺寸及技术要求FZ/T90089.2纺织机械铭牌内容
FZ99012纺织用旋转电机基本技术要求FZ/T99014纺织机械电气设备技术条件3型式与规格
3.1型式
3.1.1挠性双侧剑杆（单侧供纬）。3.1.1.1纱端交接。
3.2规格
3.2.1工作宽度应符合FZ/T90034的规定。3.2.2入纬率
I类：入纬率大于650m/min；
1类：入纬率从350m/min至650m/min。3.2.3适织纱线（丝）线密度
棉和其他纱线：2200～6tex，
丝:15~~2200 dtex。
3.2.4纬密30~800根/10cm。
3.2.5混纬或2色以上任意选纬。3.2.6织轴盘片直径应符合FZ/T90036的规定。中华人民共和国纺织工业部1991-12-25批准324
1992-01-01实施

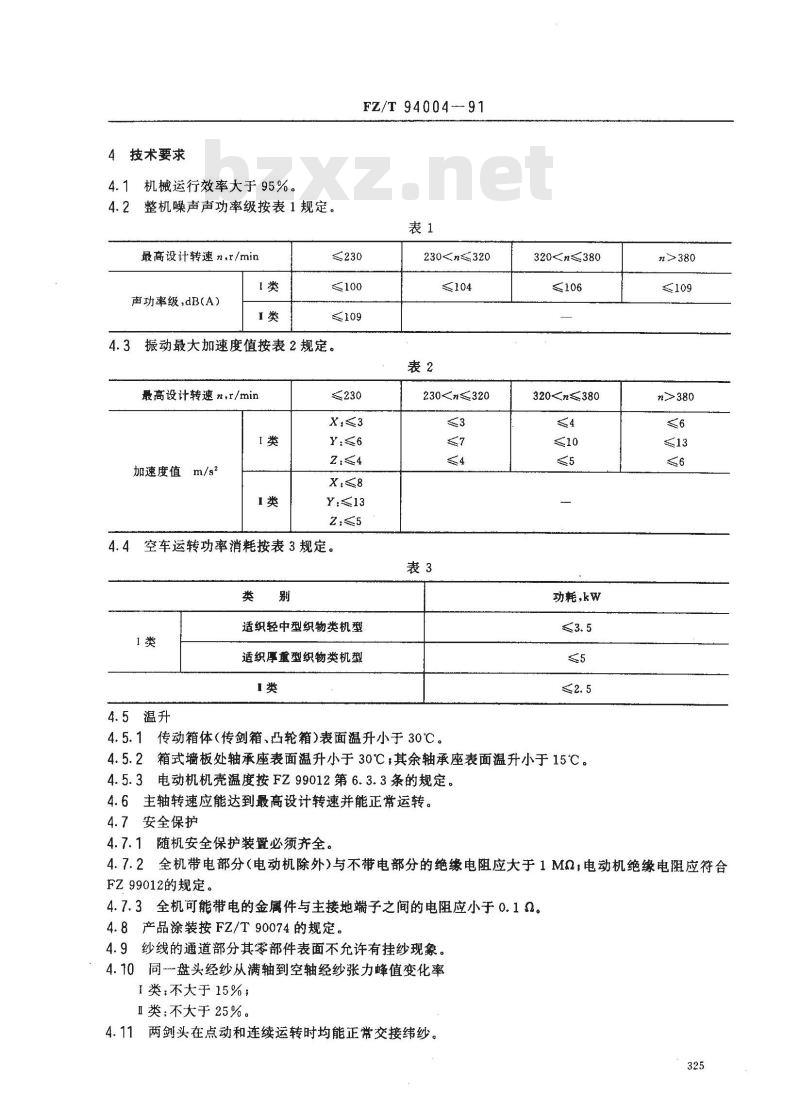

4技术要求
4.1机械运行效率大于95%。
4.2整机噪声声功率级按表1规定。最高设计转速 n，r /min
声功率级，dB(A)
FZ/T94004-91
4.3振动最大加速度值按表2规定。最高设计转速n.r/min
加速度值m/s2
Y:≤13
Z:≤5
4.4空车运转功率消耗按表3规定。类
4.5温升
适织轻中型织物类机型
适织厚重型织物类机型
230230320
传动箱体（传剑箱、凸轮箱）表面温升小于30℃。320380
≤106
320n380
功耗，kw
4.5.2箱式墙板处轴承座表面温升小于30℃，其余轴承座表面温升小于15℃。4.5.3电动机机壳温度按FZ99012第6.3.3条的规定。4.6主轴转速应能达到最高设计转速并能正常运转。4.7安全保护
4.7.1随机安全保护装置必须齐全。n>380
4.7.2全机带电部分（电动机除外）与不带电部分的绝缘电阻应大于1MQ；电动机绝缘电阻应符合FZ99012的规定。
4.7.3全机可能带电的金属件与主接地端子之间的电阻应小于0.10。4.8产品涂装按FZ/T90074的规定。4.9纱线的通道部分其零部件表面不充许有挂纱现象。4.10同一盘头经纱从满轴到空轴经纱张力峰值变化率I类：不大于15%；
1类：不大于25%。
4.11两剑头在点动和连续运转时均能正常交接纬纱。325
FZ/T 94004--91

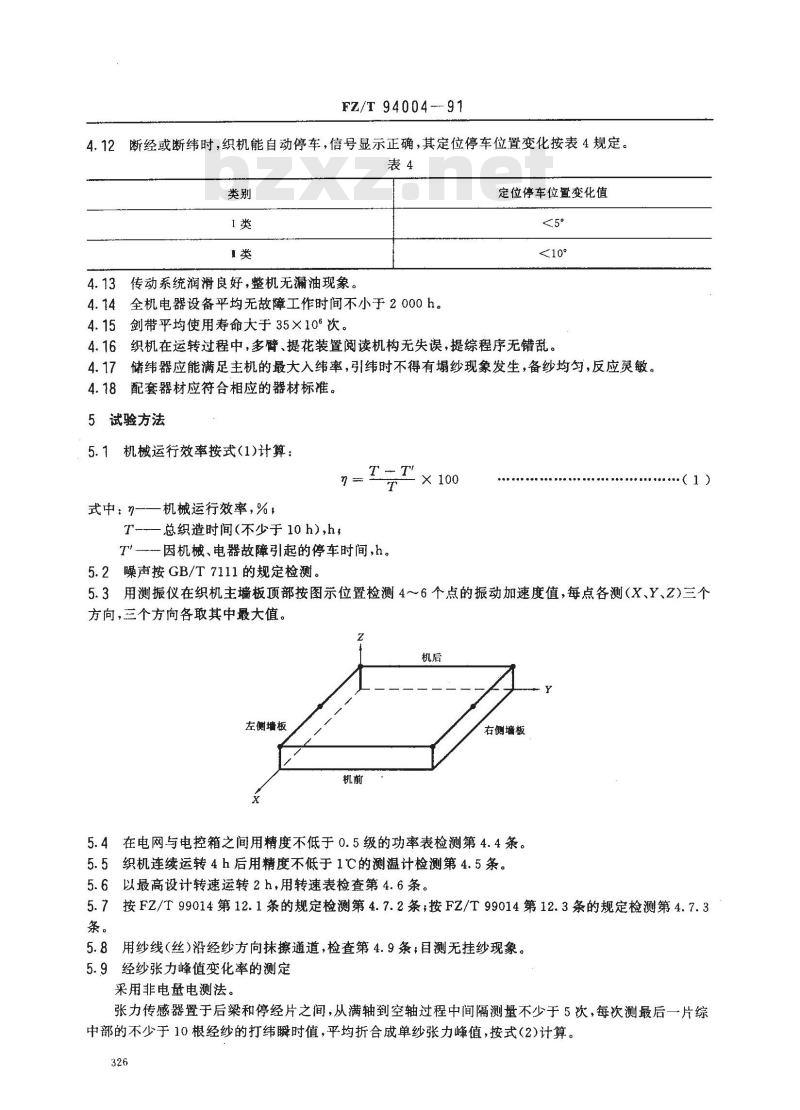

4.12断经或断纬时，织机能自动停车，信号显示正确，其定位停车位置变化按表4规定。表4
4.13传动系统润滑良好，整机无漏油现象。4.14全机电器设备平均无故障工作时间不小于2000h。4.15剑带平均使用寿命大于35×10°次。定位停车位置变化值
4.16织机在运转过程中，多臂、提花装置阅读机构无失误，提综程序无错乱储纬器应能满足主机的最大入纬率，引纬时不得有塌纱现象发生，备纱均匀，反应灵敏。4.17
配套器材应符合相应的器材标推。5试验方法
机械运行效率按式(1)计算：
式中：n-—机械运行效率，%，
-一总织造时间（不少于10 h）,h，T
T因机械、电器故障引起的停车时间，h。5.2噪声按GB/T 7111的规定检测。T
× 100
（1）)
5.3用测振仪在织机主墙板顶部按图示位置检测4～6个点的振动加速度值，每点各测（X、Y、Z）三个方向，三个方向各取其中最大值。机后
左侧墙板
右侧墙板
在电网与电控箱之间用精度不低于0.5级的功率表检测第4.4条。5.4
5.5织机连续运转4h后用精度不低于1C的测温计检测第4.5条。5.6以最高设计转速运转2h，用转速表检查第4.6条。5.7按FZ/T99014第12.1条的规定检测第4.7.2条，按FZ/T99014第12.3条的规定检测第4.7.3条。
5.8用纱线（丝）沿经纱方向抹擦通道，检查第4.9条；目测无挂纱现象。5.9经纱张力峰值变化率的测定
采用非电量电测法。
张力传感器置于后梁和停经片之间，从满轴到空轴过程中间隔测量不少于5次，每次测最后一片综中部的不少于10根经纱的打纬瞬时值，平均折合成单纱张力峰值，按式（2)计算。326

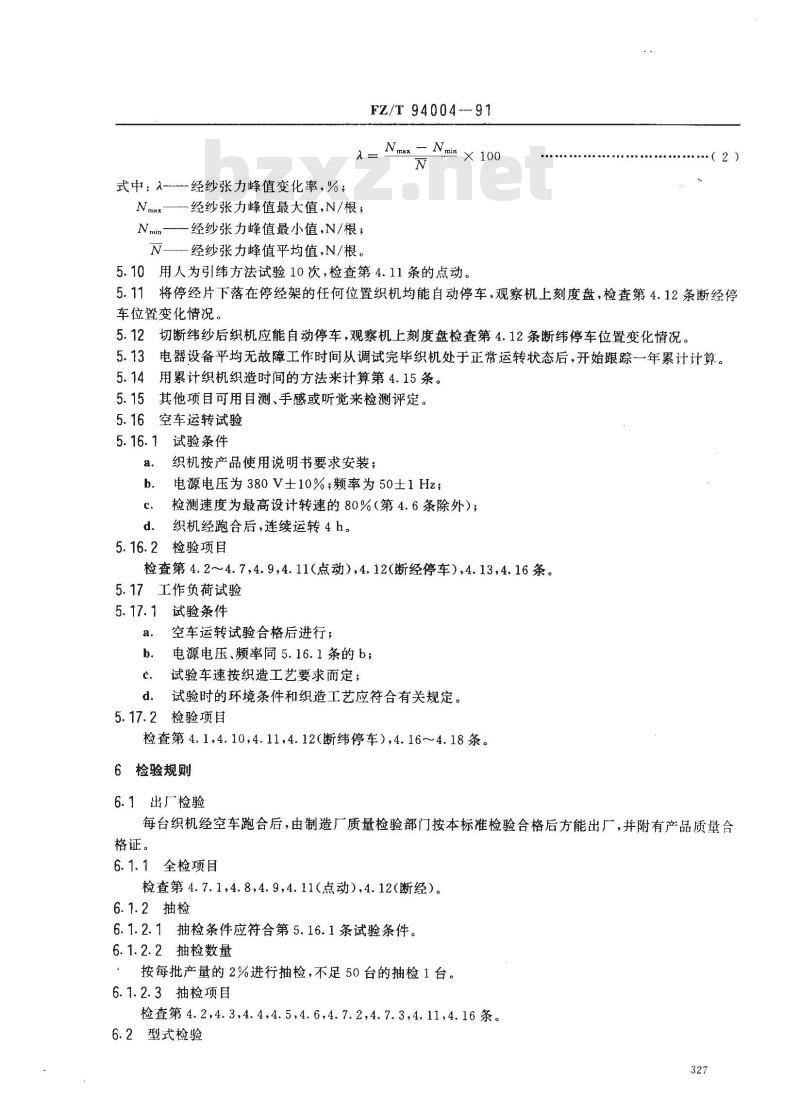

式中：入—经纱张力峰值变化率，%，Nmx
FZ/T 94004--91
-经纱张力峰值最大值，N/根；
一经纱张力峰值最小值，N/根；N——经纱张力峰值平均值,N/根。Nmm= Nmn × 100wwW.bzxz.Net
5.10用人为引纬方法试验10次，检查第4.11条的点动。(2)
5.11将停经片下落在停经架的任何位置织机均能自动停车，观察机上刻度盘，检查第4.12条断经停车位置变化情况。
2切断纬纱后织机应能自动停车，观察机上刻度盘检查第4.12条断纬停车位置变化情况。5.12
3电器设备平均无故障工作时间从调试完毕织机处于正常运转状态后，开始跟踪一年累计计算。5.13
用累计织机织造时间的方法来计算第4.15条。其他项目可用目测、手感或听觉来检测评定。5.16
空车运转试验
试验条件
织机按产品使用说明书要求安装；电源电压为380V±10%；频率为50士1Hz；检测速度为最高设计转速的80%（第4.6条除外）；织机经跑合后，连续运转4h。
5.16.2检验项目
检查第4.2～4.7,4.9,4.11（点动），4.12（断经停车），4.13，4.16条。5.17工作负荷试验
5.17.1试验条件
空车运转试验合格后进行；
电源电压、频率同5.16.1条的b；试验车速按织造工艺要求而定；试验时的环境条件和织造工艺应符合有关规定。5.17.2检验项目
检查第4.1，4.10,4.11.4.12（断纬停车），4.16～4.18条。6检验规则
6.1出厂检验
每台织机经空车跑合后，由制造厂质量检验部门按本标准检验合格后方能出厂，并附有产品质量合格证。
6.1.1全检项目
检查第4.7.1，4.8,4.9,4.11（点动），4.12（断经）。6.1.2抽检
6.1.2.1抽检条件应符合第5.16.1条试验条件。6.1.2.2抽检数量
按每批产量的2%进行抽检，不足50台的抽检1台。6.1.2.3抽检项目
检查第4.2,4.3,4.4,4.5,4.6,4.7.2,4.7.3,4.11,4.16条。6.2型式检验
FZ/T94004—91

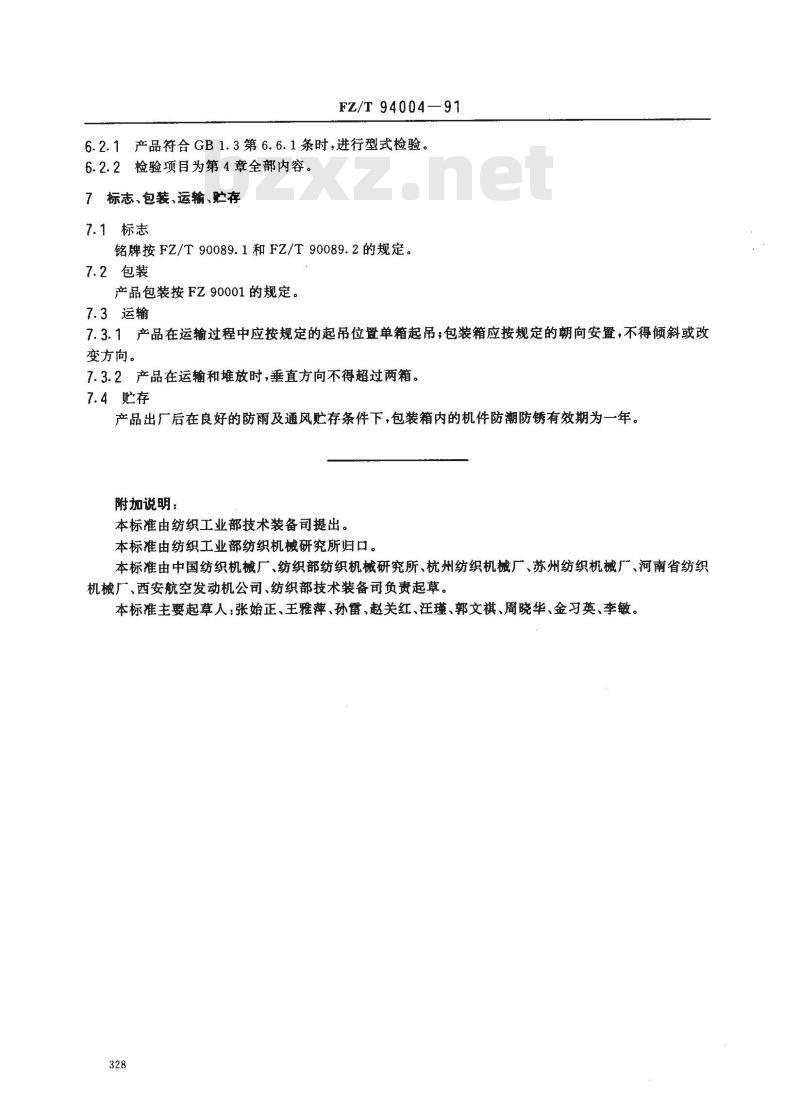

6.2.1产品符合GB1.3第6.6.1条时，进行型式检验。6.2.2检验项目为第4章全部内容。7标志、包装、运输、贮存
7.1标志
铭牌按FZ/T90089.1和FZ/T90089.2的规定。7.2包装
产品包装按FZ90001的规定。
7.3运输
7.3.1产品在运输过程中应按规定的起吊位置单箱起吊；包装箱应按规定的朝向安置，不得倾斜或改变方向。
7.3.2产品在运输和堆放时，垂直方向不得超过两箱。7.4贮存
产品出厂后在良好的防雨及通风贮存条件下，包装箱内的机件防潮防锈有效期为一年。附加说明：
本标准由纺织工业部技术装备司提出。本标准由纺织工业部纺织机械研究所归口。本标准由中国纺织机械厂、纺织部纺织机械研究所、杭州纺织机械广、苏州纺织机械厂、河南省纺织机械厂、西安航空发动机公司、纺织部技术装备司负责起草。本标准主要起草人：张始正、王雅萍、孙雷、赵关红、汪瑾、郭文祺、周晓华、金习英、李敏。328
