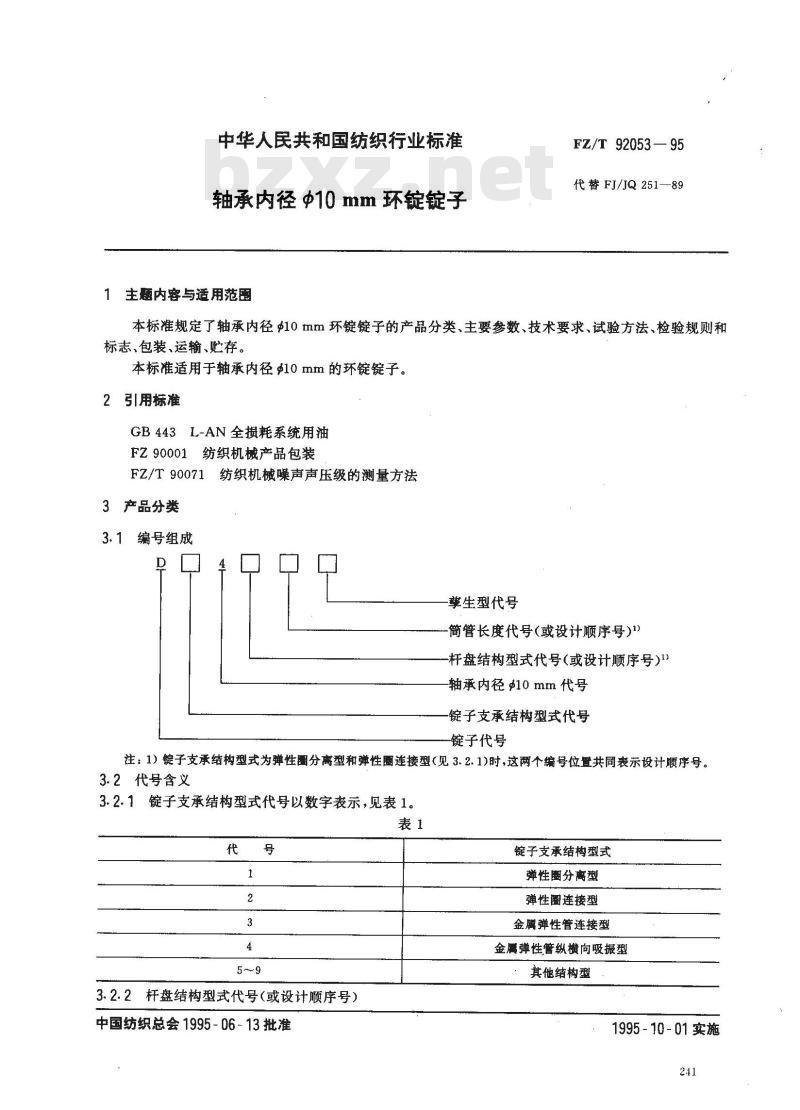

【纺织行业标准(FZ)】 轴承内径Φ10mm环锭锭子

中华人民共和国纺织行业标准
轴承内径Φ10 mm环锭锭子
主题内容与适用范围
FZ/T92053—95
代替FJ/JQ251—89
本标准规定了轴承内径10 mm环锭锭子的产品分类、主要参数、技术要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准适用于轴承内径10 mm的环锭锭子。2 引用标准
GB443L-AN全损耗系统用油
FZ90001纺织机械产品包装
FZ/T90071纺织机械噪声声压级的测量方法3产品分类
编号组成
擎生型代号
-简管长度代号(或设计顺序号)1)杆盘结构型式代号(或设计顺序号)1)轴承内径10mm代号
锭子支承结构型式代号
锭子代号
注：1）锭子支承结构型式为弹性圈分离型和弹性圈连接型（见3.2.1)时，这两个编号位暨共同表示设计顺序号。3.2代号含义
3.2.1锭子支承结构型式代号以数字表示，见表1。表1
3.2.2杆盘结构型式代号（或设计顺序号）中国纺织总会1995-06-13批准
锭子支承结构型式
弹性菌分离型
弹性图连接型
金属弹性管连接型
金属弹性管纵横向吸振型
其他结构型
1995-10-01实施
FZ/T92053—95

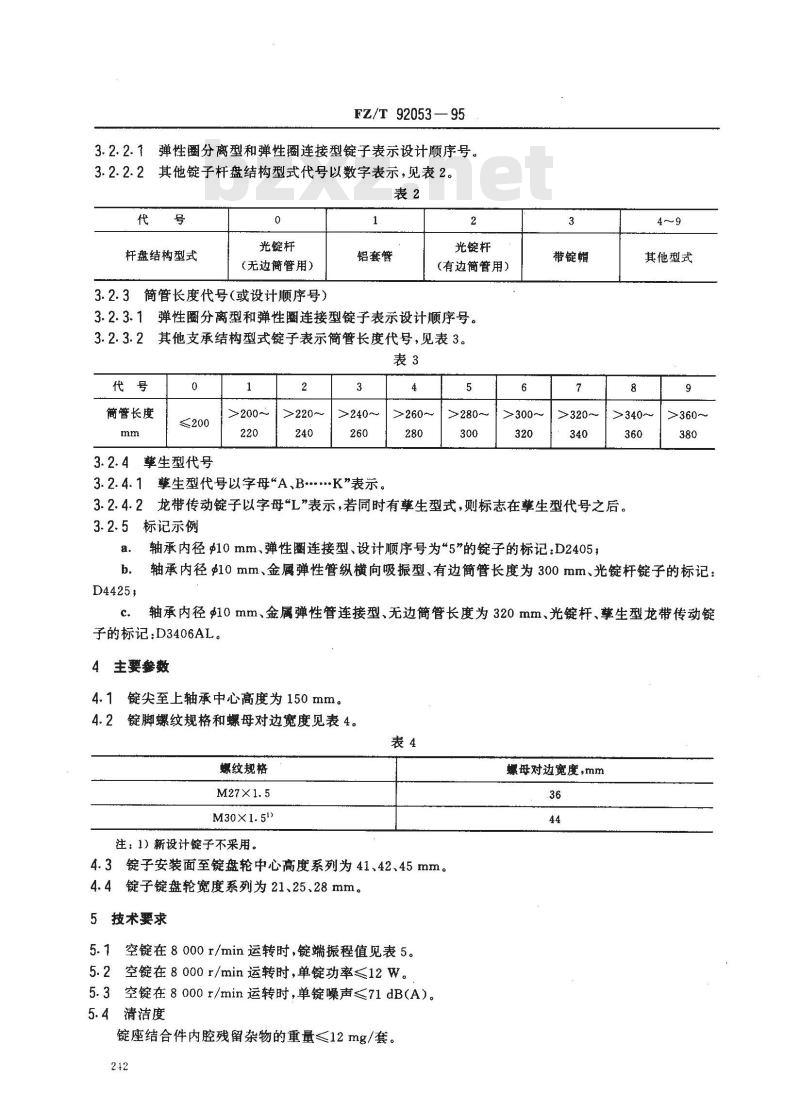

3.2.2.1弹性圈分离型和弹性圈连接型锭子表示设计顺序号。3.2.2.2其他锭子杆盘结构型式代号以数字表示，见表2。表2
杆盘结构型式
光锭杆
（无边簡管用）
3.2.3简管长度代号（或设计顺序号）1
铝套管
光锭杆
(有边简管用）
3.2.3.1弹性圈分离型和弹性圈连接型锭子表示设计顺序号。3.2.3.2其他支承结构型式锭子表示简管长度代号，见表3。表3
简管长度
≤200
3.2.4挚生型代号
>200～
3.2.4.1擎生型代号以字母“A、B.K”表示。4
>260~～
>300～
带锭帽
其他型式
3.2.4.2龙带传动锭子以字母L”表示，若同时有生型式，则标志在挚生型代号之后。3.2.5标记示例
轴承内径$10mm、弹性圈连接型、设计顺序号为\5\的锭子的标记：D2405，>360~
轴承内径$10mm、金属弹性管纵横向吸振型、有边简管长度为300mm、光锭杆锭子的标记D4425;
轴承内径g10mm、金属弹性管连接型、无边简管长度为320mm、光锭杆、擎生型龙带传动锭子的标记：D3406AL。
主要参数
4.1锭尖至上轴承中心高度为150mm。4.2锭脚螺纹规格和螺母对边宽度见表4。表4
螺纹规格
M30X×1.51
注：1）新设计锭子不采用。
4.3锭子安装面至锭盘轮中心高度系列为41、42、45mm。4.4锭子锭盘轮宽度系列为21、25、28mm。5技术要求

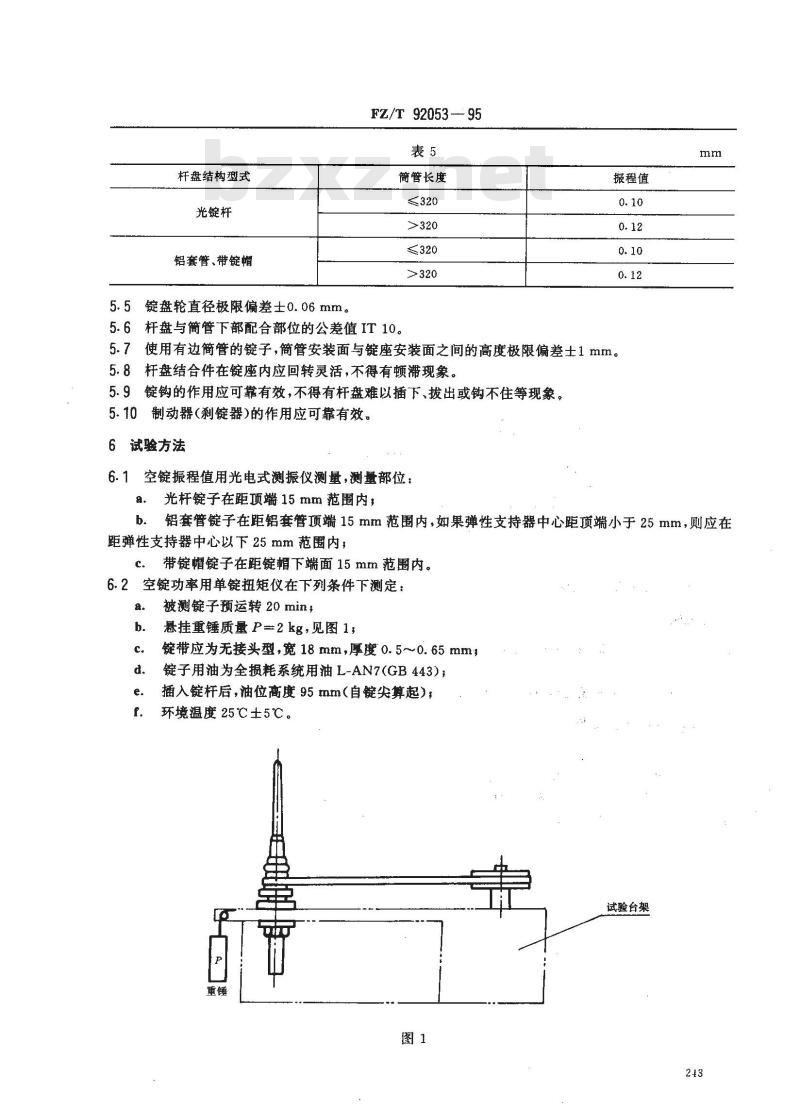

5.1空锭在8000r/min运转时，锭端振程值见表5。5.2空锭在8000r/min运转时，单锭功率<12W。5.3空锭在8000r/min运转时，单锭噪声<71dB(A）。5.4清洁度
锭座结合件内腔残留杂物的重量<12mg/套。242
螺母对边宽度，mm
杆盘结构型式
光锭杆
铝套管、带锭帽
5.5锭盘轮直径极限偏差士0.06mm。FZ/T92053—95
简管长度
≤320
5.6杆盘与筒管下部配合部位的公差值IT10。振程值
5.7使用有边简管的锭子，简管安装面与锭座安装面之间的高度极限偏差士1mm。5.8杆盘结合件在锭座内应回转灵活，不得有顿滞现象。5.9锭钩的作用应可靠有效，不得有杆盘难以插下、拔出或钩不住等现象。5.10制动器(刹锭器)的作用应可靠有效。6试验方法
6.1空锭振程值用光电式测振仪测量，测量部位：光杆锭子在距项端15mm范围内；a.
铝套管锭子在距铝套管顶端15mm范围内，如果弹性支持器中心距顶项端小于25mm，则应在b.
距弹性支持器中心以下25mm范围内；c.
带锭帽锭子在距锭帽下端面15 mm范围内。6.2空锭功率用单锭扭矩仪在下列条件下测定：a.
被测锭子预运转20 min
悬挂重锤质量P=2kg，见图1
锭带应为无接头型，宽18mm，厚度0.5～0.65mmz锭子用油为全损耗系统用油L-AN7(GB443）；插入锭杆后，油位高度95mm（自锭尖算起）；环境温度25℃±5℃。
试验台架

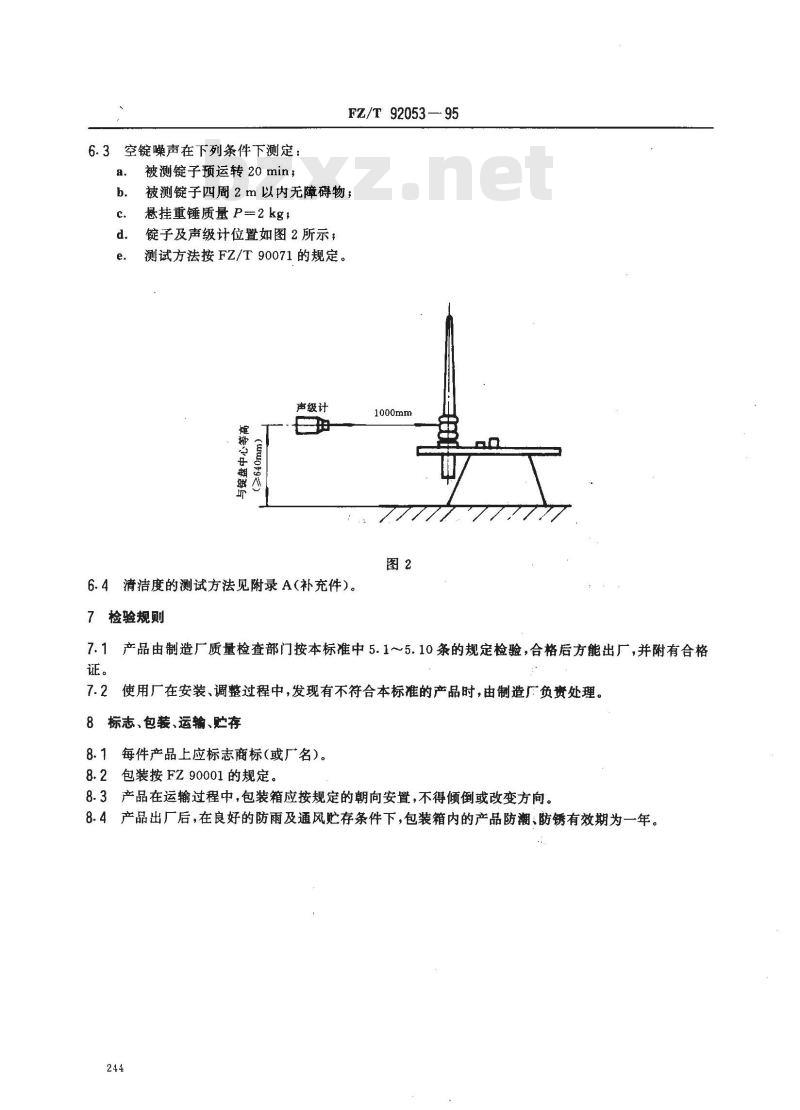

6.3空锭噪声在下列条件下测定：a.
被测链子预运转20min；
FZ/T 92053—95
被测锭子四周 2 m以内无障碍物;悬挂重锤质量P=2kgs
锭子及声级计位置如图2所示；
测试方法按FZ/T90071的规定。
声级计
6.4清洁度的测试方法见附录A(补充件）。7检验规则
1000mm
7.1产品由制造厂质量检查部门按本标准中5.1~5.10条的规定检验，合格后方能出厂，并附有合格证。
使用厂在安装、调整过程中，发现有不符合本标准的产品时，由制造厂负责处理。8标志、包装、运输、贮存
8.1每件产品上应标志商标（或厂名）。8.2包装按FZ90001的规定。
8.3产品在运输过程中，包装箱应按规定的朝向安置，不得倾倒或改变方向。8.4产品出厂后，在良好的防雨及通风贮存条件下，包装箱内的产品防潮、防锈有效期为一年244

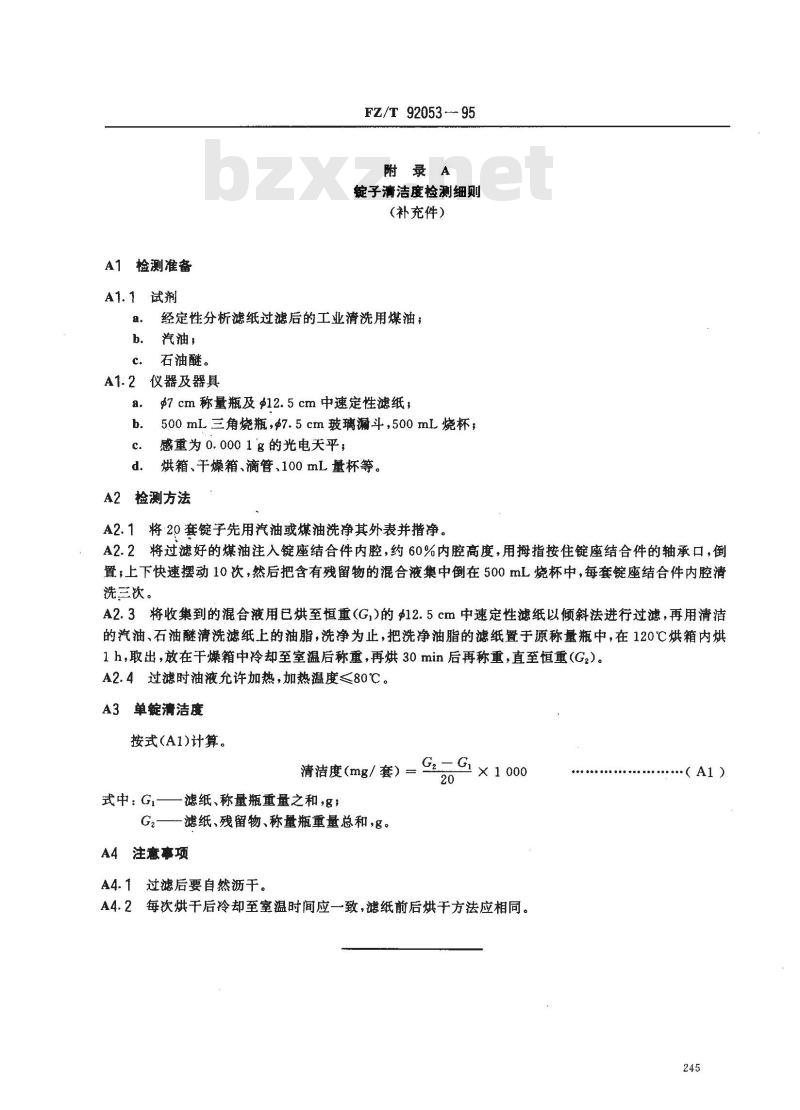

A1检测准备
A1.1试剂
FZ/T9205395
附录A
锭子清洁度检测细则
（补充件）
经定性分析滤纸过滤后的工业清洗用煤油；汽油，
石油醚。
A1.2仪器及器具
97cm称量瓶及12.5cm中速定性滤纸，500mL三角烧瓶，7.5cm玻璃漏斗，500mL烧杯，感重为0.0001g的光电天平，
烘箱、干燥箱、滴管、100mL量杯等。A2检测方法
A2.1将·20套锭子先用汽油或煤油洗净其外表并措净。A2.2将过滤好的煤油注入锭座结合件内腔，约60%内腔高度，用拇指按住锭座结合件的轴承口，倒置，上下快速摆动10次，然后把含有残留物的混合液集中倒在500mL烧杯中，每套锭座结合件内腔清洗三次。
A2.3将收集到的混合液用已烘至恒重（G,)的12.5cm中速定性滤纸以倾斜法进行过滤，再用清洁的汽油、石油醚清洗滤纸上的油脂，洗净为止，把洗净油脂的滤纸置于称量瓶中，在120℃烘箱内烘1 h,取出，放在干燥箱中冷却至室温后称重，再烘30 min后再称重，直至恒重(G2)。A2.4过滤时油液充许加热，加热温度80℃。A3单锭清洁度
按式(A1)计算。免费标准bzxz.net
Gz. — G
清洁度(mg/套）9
-滤纸、称量瓶重量之和，g;
式中:Gi—
G滤纸、残留物、称量瓶重量总和，g。A4注意事项
A4.1过滤后要自然沥干。
X 1000
A4.2每次烘干后冷却至室温时间应一致，滤纸前后烘干方法应相同。（A1）
附加说明：
FZ/T92053—95
本标准由中国纺织总会技术装备部提出。本标准由上海纺织机械研究所归口。本标准由上海纺织机械研究所、上海纺织机械专件厂负责起草。本标准主要起草人朱文民、张锡英、施尧训、徐明苏。246
