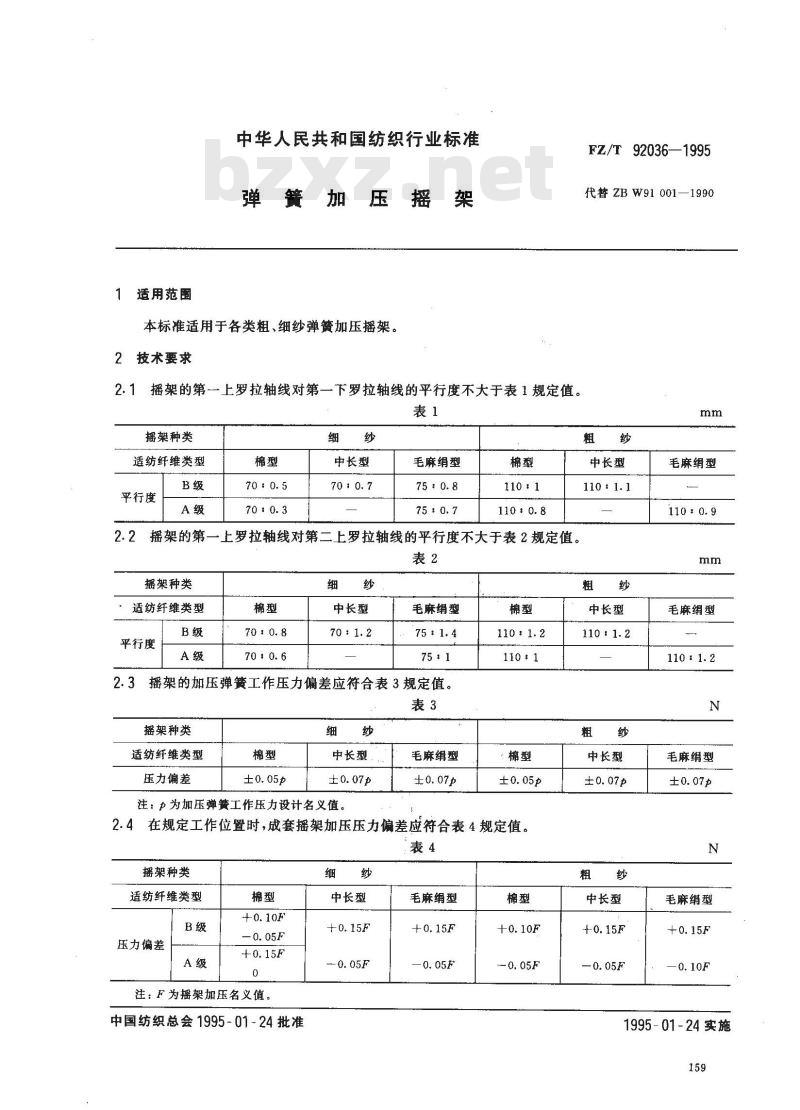

【纺织行业标准(FZ)】 弹簧加压摇架

1适用范圈
中华人民共和国纺织行业标准
本标准适用于各类粗、细纱弹簧加压摇架。2技术要求
2.1播架的第一上罗拉轴线对第一下罗拉轴线的平行度不大于表1规定值。表1wwW.bzxz.Net
摇架种类
适纺纤维类型
平行度
中长型
毛麻绢型
110 :1
110：0.8
2摇架的第一上罗拉轴线对第二上罗拉轴线的平行度不大于表2规定值。2.2
摇架种类
适纺纤维类型
平行度
中长型
毛麻绢型
2.3摇架的加压弹簧工作压力偏差应符合表3规定值。表3
摇架种类
适纺纤维类型
压力偏差
中长型
注：力为加压弹簧工作压力设计名义值。毛麻绢型
2.4在规定工作位置时，成套摇架加压压力偏差应符合表4规定值。表4
摇架种类
适纺纤维类型
压力偏差
注：F为摇架加压名义值。
中国纺织总会1995-01-24批准
中长型
毛麻绢型
FZ/T 92036—1995
代替ZBW91001—1990
中长型
中长型
中长型
中长型
毛麻绢型
毛麻绢型
毛麻绢型
毛麻绢型
1995-01-24实施
FZ/T92036—1995

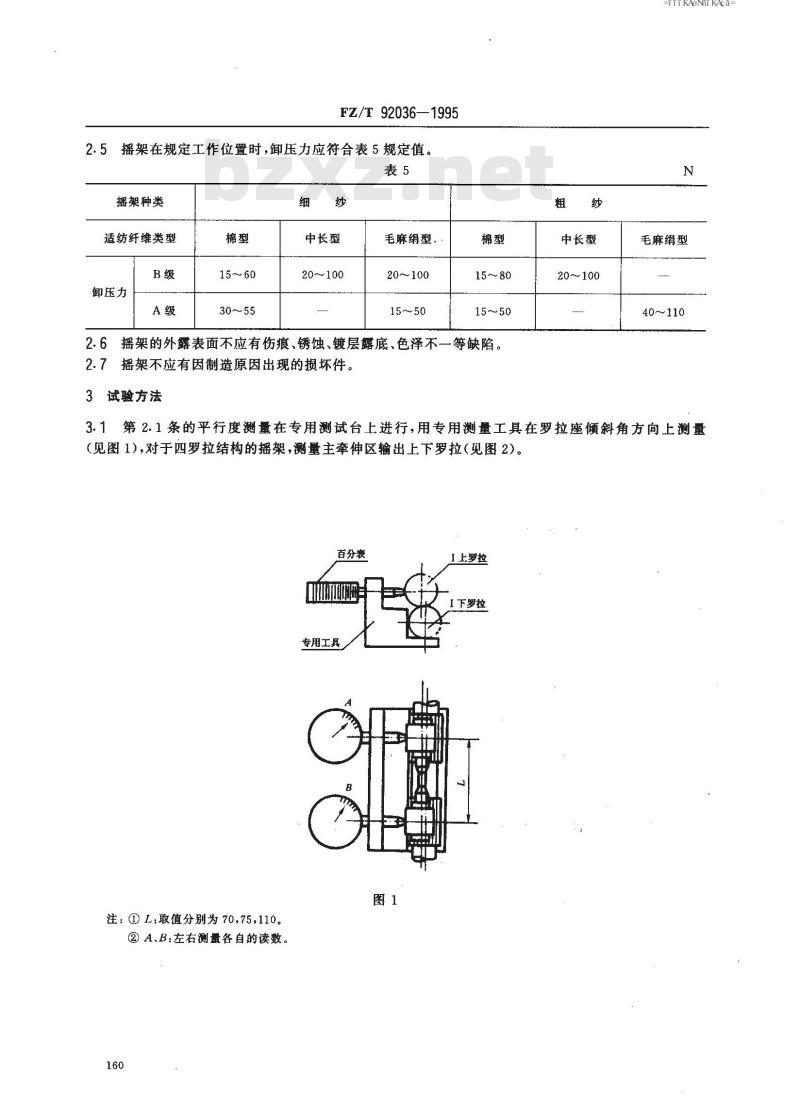

2.5摇架在规定工作位置时，卸压力应符合表5规定值。表5
摇架种类
适纺纤维类型
卸压力
中长型
20～100
毛麻绢型，
20~100
15～50
2.6摇架的外露表面不应有伤痕、锈蚀、镀层露底、色泽不一等缺陷。2.7
摇架不应有因制造原因出现的损坏件。3试验方法
中长型
20～100
TrKANr KAca-
毛麻绢型
40~110

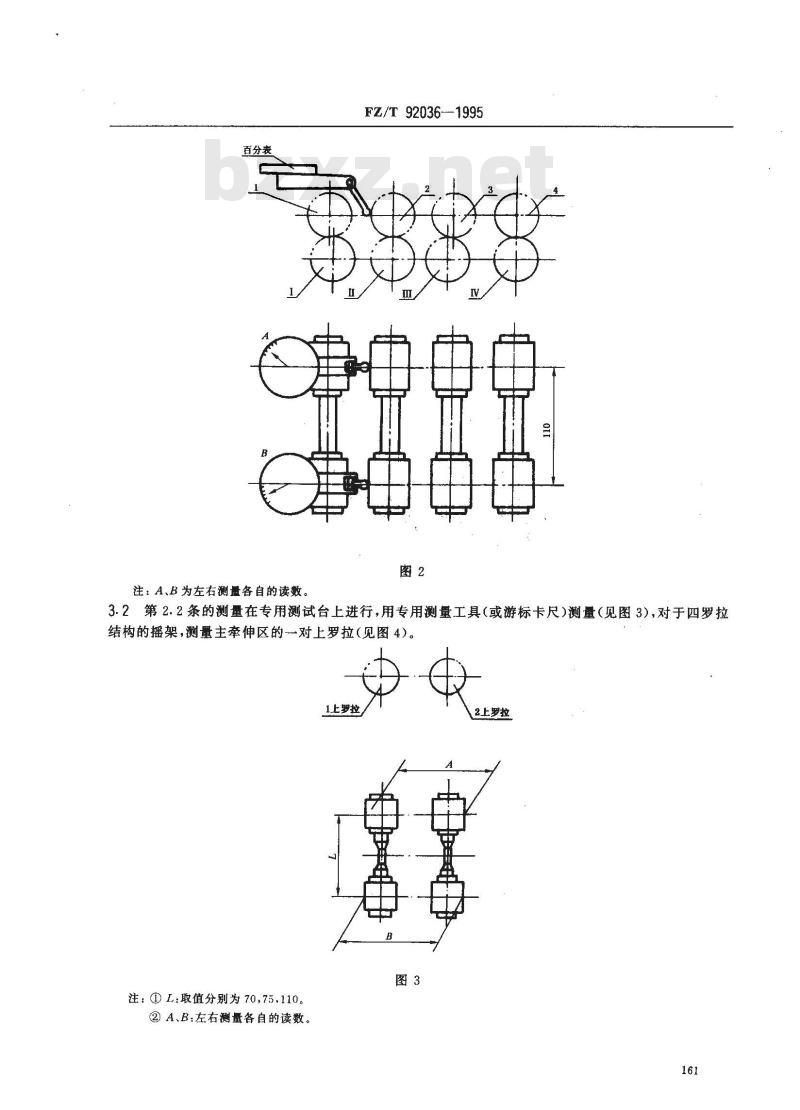

3.1第2.1条的平行度测量在专用测试台上进行，用专用测量工具在罗拉座倾斜角方向上测量（见图1），对于四罗拉结构的摇架，测量主牵伸区输出上下罗拉（见图2)。百分表
专用工具
注：①L：取值分别为70，75，110。②A、B：左右测量各自的读数。160
I上罗拉
I下罗拉
百分表
注：A、B为左右测量各自的读数。FZ/T92036-1995

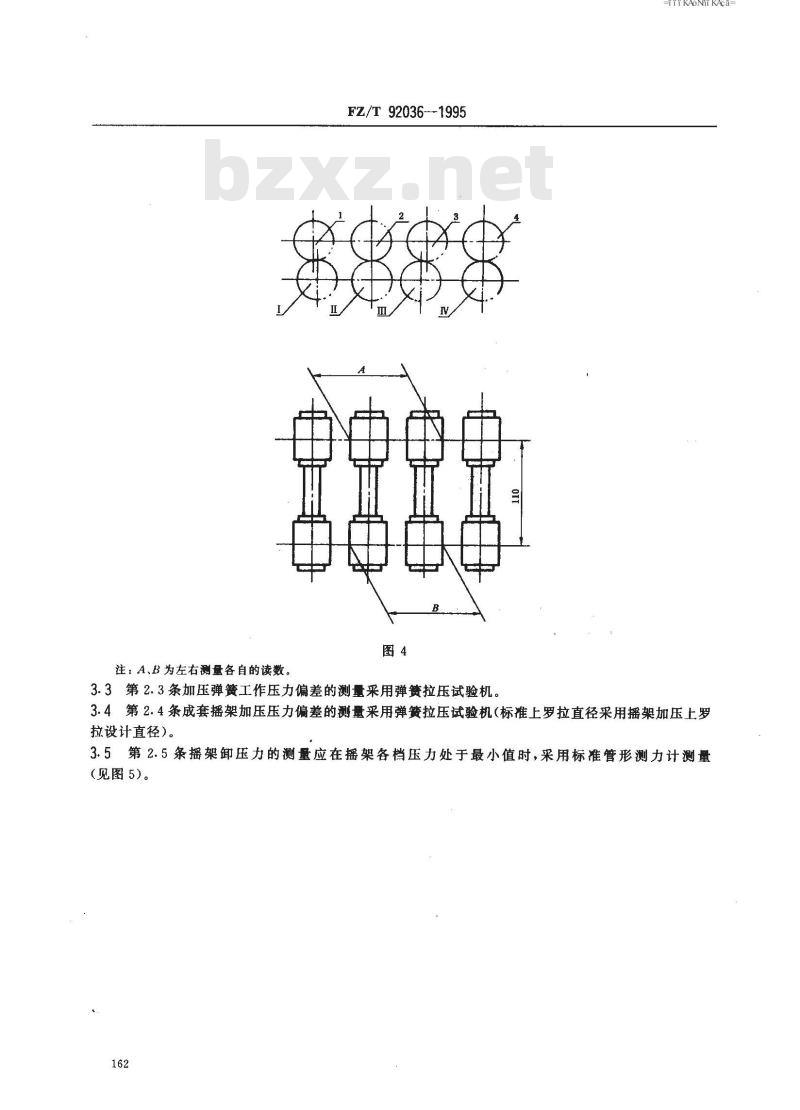

3.2第2.2条的测量在专用测试台上进行，用专用测量工具（或游标卡尺）测量（见图3），对于四罗拉结构的摇架，测量主牵伸区的一对上罗拉（见图4)。1上罗
注：①L：取值分别为70,75，110。②A、B：左右测量各自的读数。图3
2上罗拉
注：A、B为左右测量各自的读数。FZ/T 92036--1995
3.3第2.3条加压弹簧工作压力偏差的测量采用弹簧拉压试验机。KAoNiKAca-
3.4第2.4条成套摇架加压压力偏差的测量采用弹簧拉压试验机（标准上罗拉直径采用摇架加压上罗拉设计直径）。

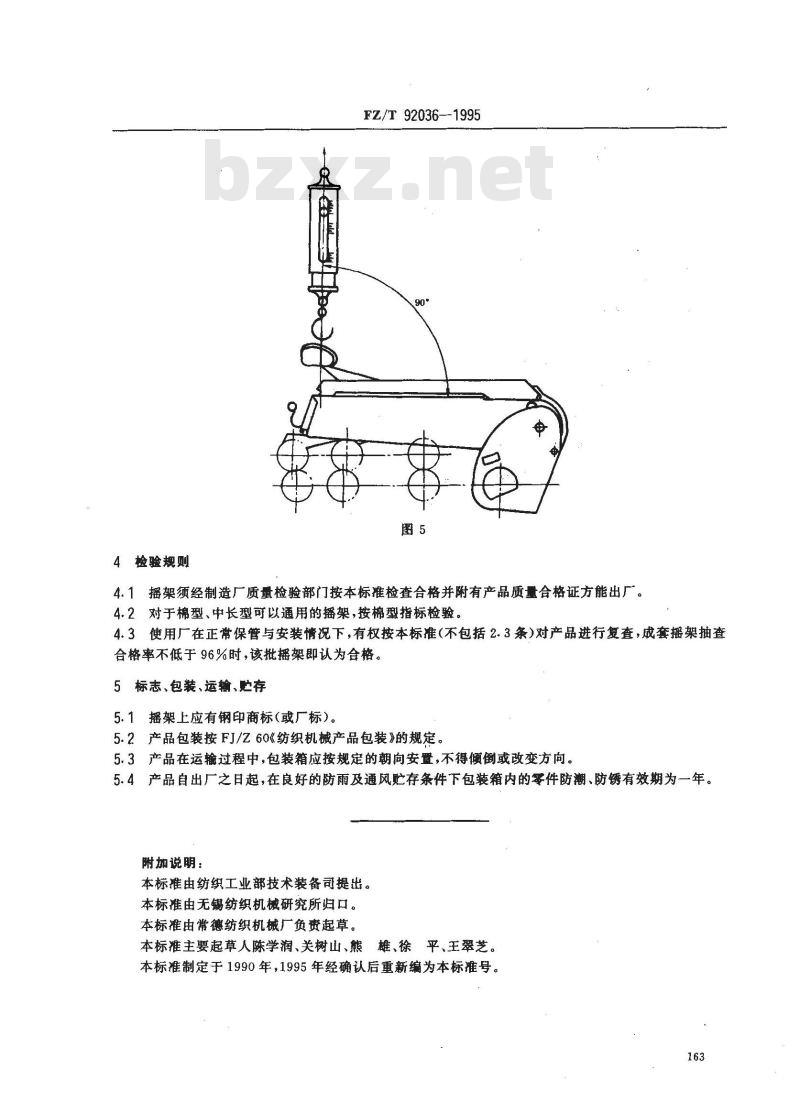

3.5第2.5条摇架卸压力的测量应在摇架各档压力处于最小值时，采用标准管形测力计测量（见图5）。
4检验规则
FZ/T92036--1995
4.1摇架须经制造厂质量检验部门按本标准检查合格并附有产品质量合格证方能出厂。4.2、对于棉型、中长型可以通用的摇架，按棉型指标检验。4.3使用厂在正常保管与安装情况下，有权按本标准（不包括2.3条）对产品进行复查，戒套摇架抽查合格率不低于96%时，该批摇架即认为合格。5标志、包装、运输、购存
5.1摇架上应有钢印商标（或厂标）。5.2产品包装按FJ/Z60《纺织机械产品包装》的规定。5.3产品在运输过程中，包装箱应按规定的朝向安置，不得倾倒或改变方向。5.4产品自出厂之日起，在良好的防雨及通风贮存条件下包装箱内的零件防潮、防锈有效期为一年。附加说明：
本标准由纺织工业部技术装备司提出。本标准由无锡纺织机械研究所归口。本标准由常德纺织机械厂负贵起草。本标主要起草人陈学润、关树山、熊雄、徐平、王翠芝。本标准制定于1990年，1995年经确认后重新编为本标准号。163
