【纺织行业标准(FZ)】 平面钢领

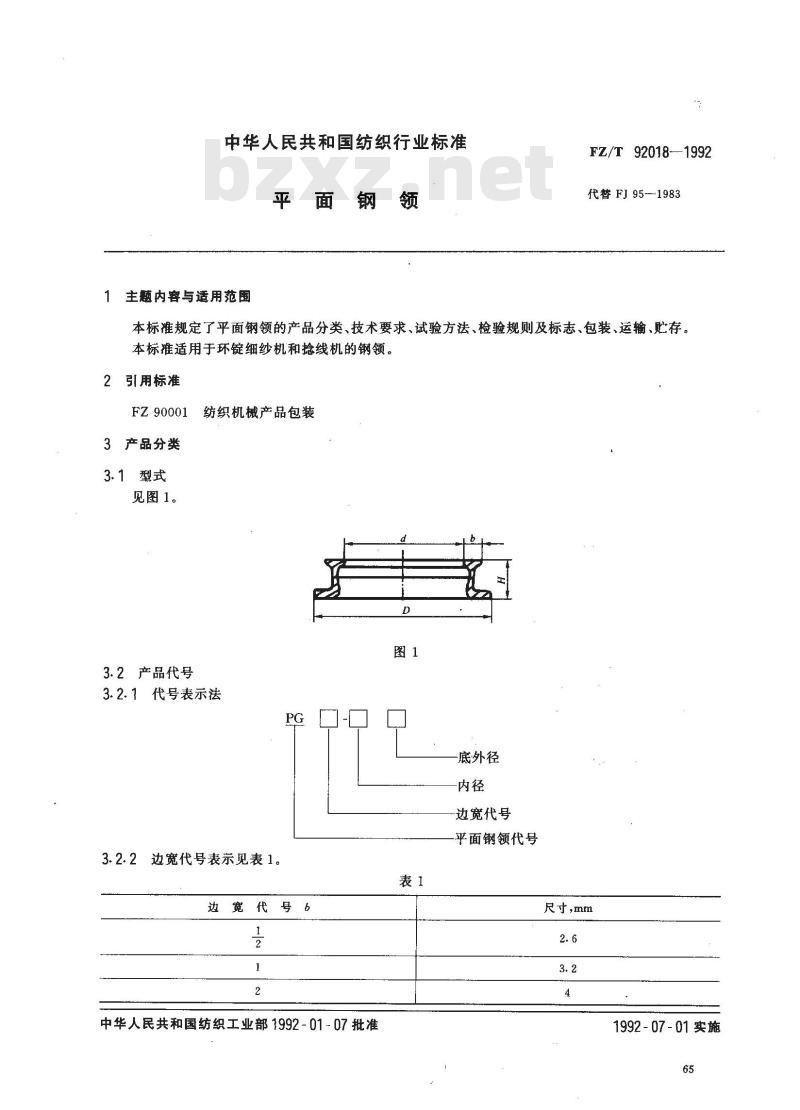

中华人民共和国纺织行业标准
主题内容与适用范围
FZ/T92018-1992
代替FJ95-1983
本标准规定了平面钢领的产品分类、技术要求、试验方法、检验规则及标志、包装、运输、贮存。本标准适用于环锭细纱机和捻线机的钢领。引用标准
FZ 90001
3产品分类
3.1型式
见图1。
3.2产品代号
纺织机械产品包装
3.2.1代号表示法
底外径
边宽代号
平面钢领代号
边宽代号表示见表1。
边宽代号6
中华人民共和国纺织工业部1992-01-07批准尺寸，mm
1992-07-01实施

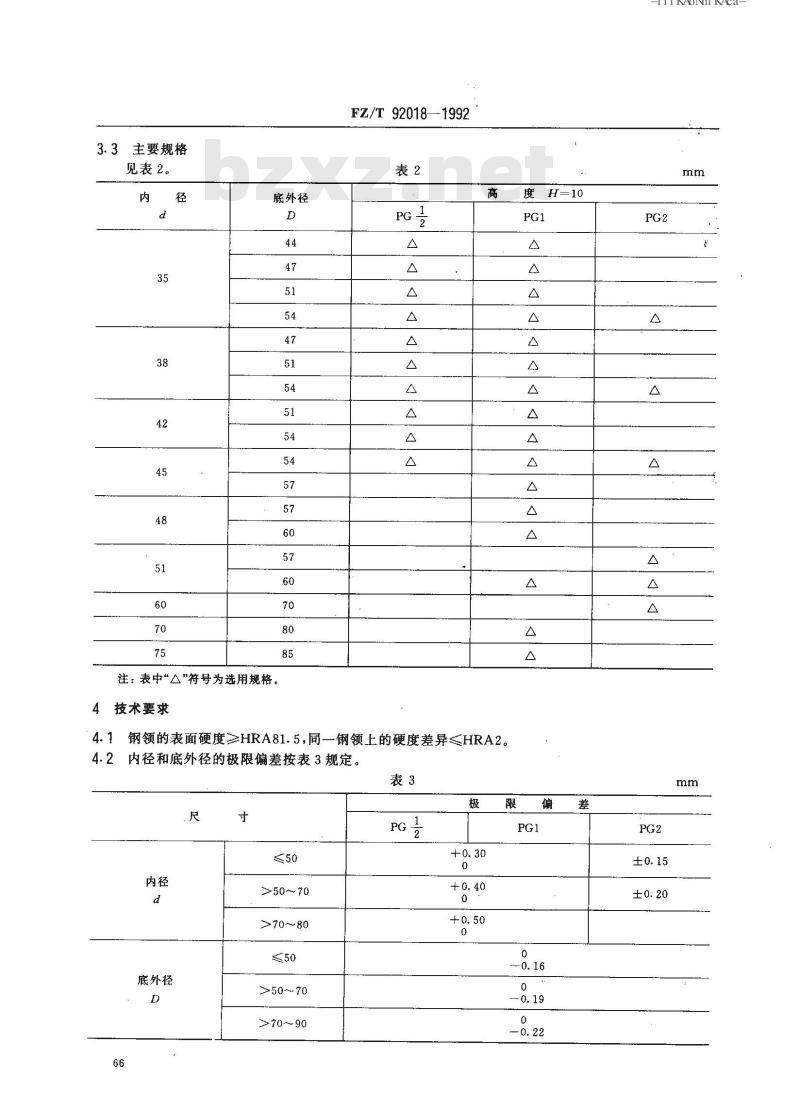

3.3主要规格
见表2。
底外径
注：表中“△”符号为选用规格。4技术要求
FZ/T92018—1992
钢领的表面硬度≥HRA81.5，同一钢领上的硬度差异≤HRA24.2内径和底外径的极限偏差按表3规定。表3
底外径
>50～70
>70～80
>50～70免费标准下载网bzxz
>70～90
度H=10
iiKAoNnrKAca

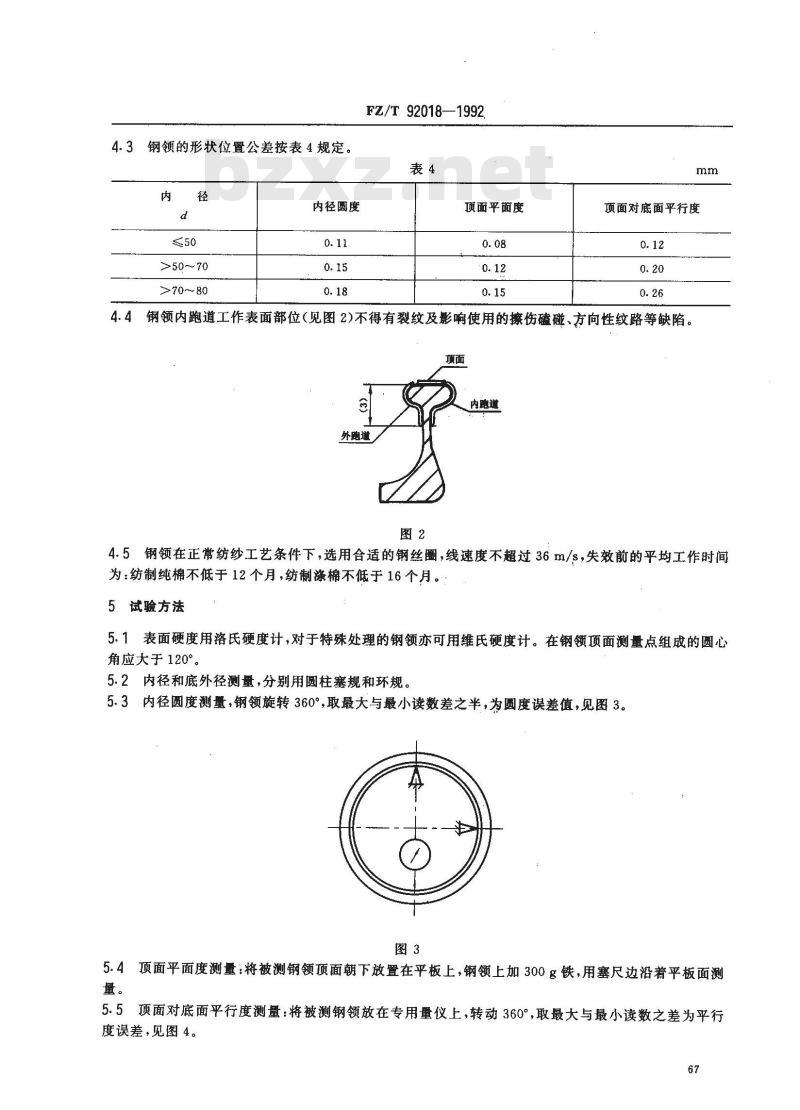

4.3钢领的形状位置公差按表4规定。内
>50～70
>70～80
内径圆度
FZ/T92018—1992
顶面平面度
项面对底面平行度
4.4钢领内跑道工作表面部位（见图2)不得有裂纹及影使用的擦伤磕碰、方向性纹路等缺陷。顶面
内胞道
外跑道
4.5钢领在正常纺纱工艺条件下，选用合适的钢丝圈，线速度不超过36m/s，失效前的平均工作时间为：纺制纯棉不低于12个月，纺制涤棉不低于16个月。5试验方法
5.1表面硬度用洛氏硬度计，对于特殊处理的钢领亦可用维氏硬度计。在钢领项面测量点组成的圆心角应大于120°
5.2内径和底外径测量，分别用圆柱塞规和环规。5.3内径圆度测量，钢领旋转360°,取最大与最小读数差之半，为圆度误差值，见图3。图3
5.4顶面平面度测量：将被测钢领顶面朝下放置在平板上，钢领上加300g铁，用塞尺边沿着平板面测量。

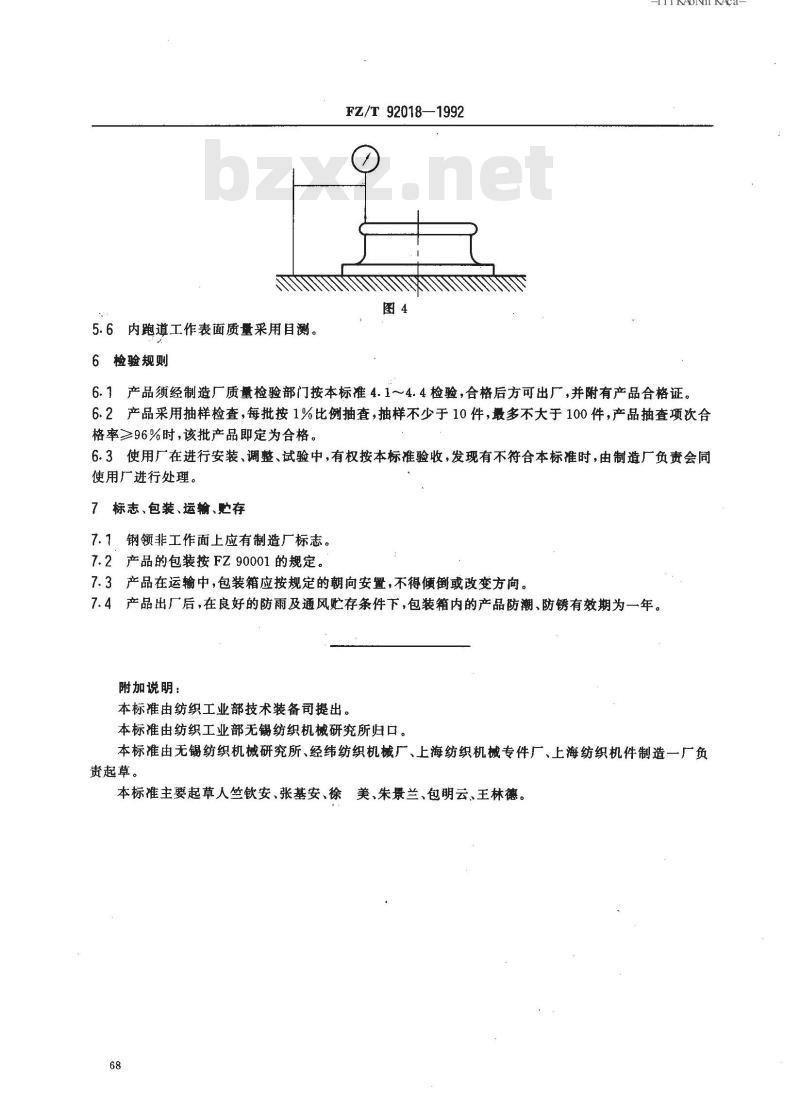

顶面对底面平行度测量：将被测钢领放在专用量仪上，转动360°，取最大与最小读数之差为平行5.5
度误差，见图4。
5.6内跑道工作表面质量采用目测。6检验规则
FZ/T92018—1992
T KANi KAca=
6.1产品须经制造厂质量检验部门按本标准4.1~~4.4检验，合格后方可出厂，并附有产品合格证。6.2产品采用抽样检查，每批按1%比例抽查，抽样不少于10件，最多不大于100件，产品抽查项次合格率≥96%时，该批产品即定为合格6.3使用厂在进行安装、调整、试验中，有权按本标准验收，发现有不符合本标准时，由制造厂负责会同使用厂进行处理。
7标志、包装、运输、贮存
7.7钢领非工作面上应有制造厂标志。7.2产品的包装按FZ90001的规定。7.3产品在运输中，包装箱应按规定的朝向安置，不得倾倒或改变方向。7.4产品出厂后，在良好的防雨及通风贮存条件下，包装箱内的产品防潮、防锈有效期为一年。附加说明：
本标推由纺织工业部技术装备司提出。本标准由纺织工业部无锡纺织机械研究所归口。本标准由无锡纺织机械研究所、经纬纺织机械厂、上海纺织机械专件厂、上海纺织机件制造一厂负责起草。
本标准主要起草人竺钦安、张基安、徐美、朱景兰、包明云、王林德。68
