【纺织行业标准(FZ)】 棉精疏锡林

FZ/T 92070-—2000

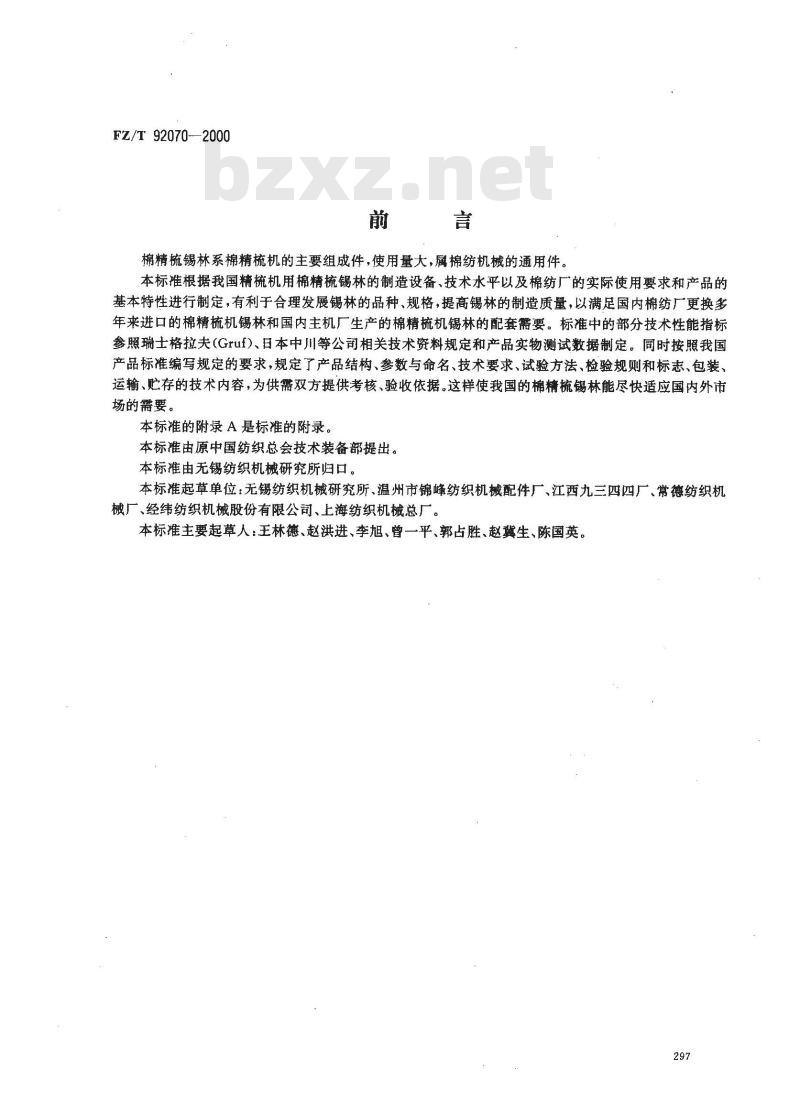

棉精梳锡林系棉精梳机的主要组成件，使用量大，属棉纺机械的通用件。本标推根据我国精梳机用棉精梳锡林的制造设备、技术水平以及棉纺厂的实际使用要求和产品的基本特性进行制定，有利于合理发展锡林的品种、规格，提高锡林的制造质量，以满足国内棉纺厂更换多年来进口的棉精梳机锡林和国内主机厂生产的棉精梳机锡林的配套需要。标准中的部分技术性能指标参照瑞士格拉夫（Gruf）、日本中川等公司相关技术资料规定和产品实物测试数据制定。同时按照我国产品标准编写规定的要求，规定了产品结构、参数与命名、技术要求、试验方法、检验规则和标志、包装、运输、贮存的技术内容，为供需双方提供考核、验收依据。这样使我国的棉精梳锡林能尽快适应国内外市场的需要。
本标准的附录A是标准的附录。
本标准由原中国纺织总会技术装备部提出。本标准由无锡纺织机械研究所归口。本标准起草单位：无锡纺织机械研究所、温州市锦蜂纺织机械配件厂、江西九三四四厂、常德纺织机械厂、经纬纺织机械股份有限公司、上海纺织机械总厂。本标准主要起草人：王林德、赵洪进、李旭、曾一平、郭占胜、赵翼生、陈国英。297

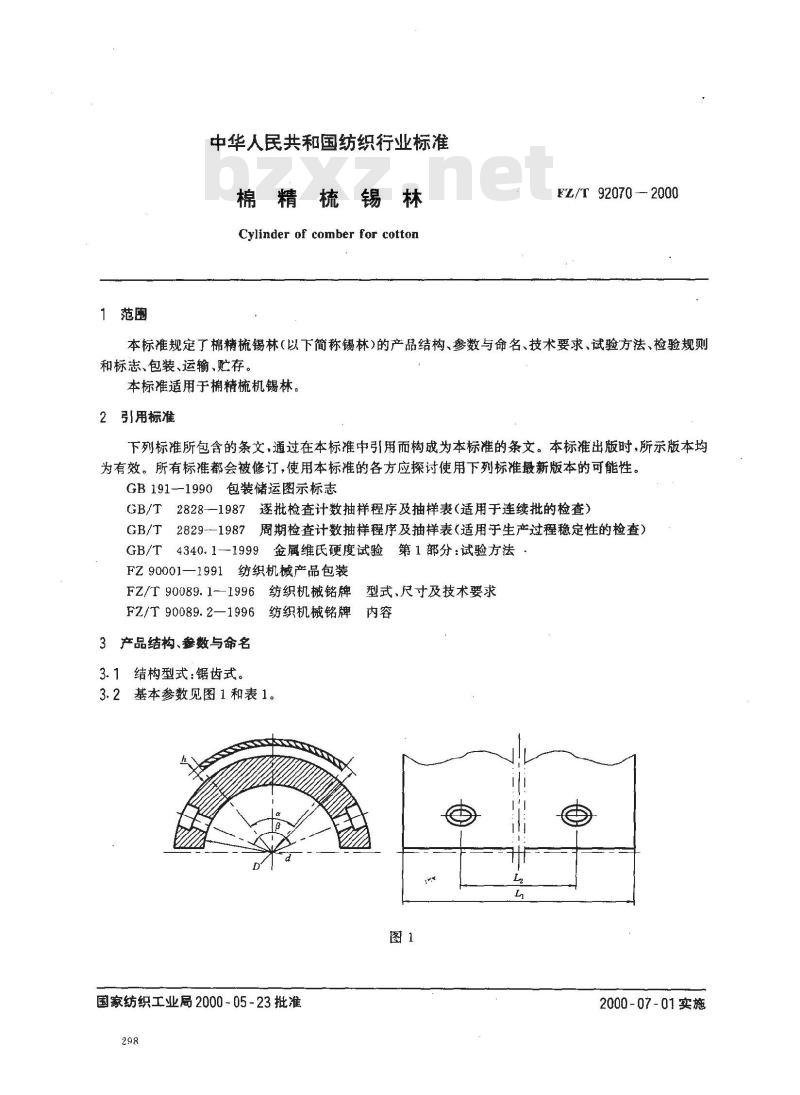

1范围
中华人民共和国纺织行业标准
棉精梳锡林
Cylinder of comber for cottonFL/T 92070 - 2000
本标准规定了棉精梳锡林（以下简称锡林）的产品结构、参数与命名、技术要求、试验方法、检验规则和标志、包装、运输、贮存。
本标准适用于棉精梳机锡林。
2引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性，GB191--1990包装储运图示标志
GB/T2828-1987逐批检查计数抽样程序及抽样表（适用于连续批的检查）GB/T2829--1987周期检查计数抽样程序及抽样表（适用于生产过程稳定性的检查）GB/T4340.1-1999金属维氏硬度试验第1部分：试验方法FZ90001—1991纺织机械产品包装FZ/T90089.1-1996纺织机械铭牌型式、尺寸及技术要求FZ/T90089.2—1996纺织机械铭牌内容3产品结构、参数与命名
3.1结构型式：锯齿式。
3.2基本参数见图1和表1。
国家纺织工业局2000-05-23批准298
2000-07-01实施

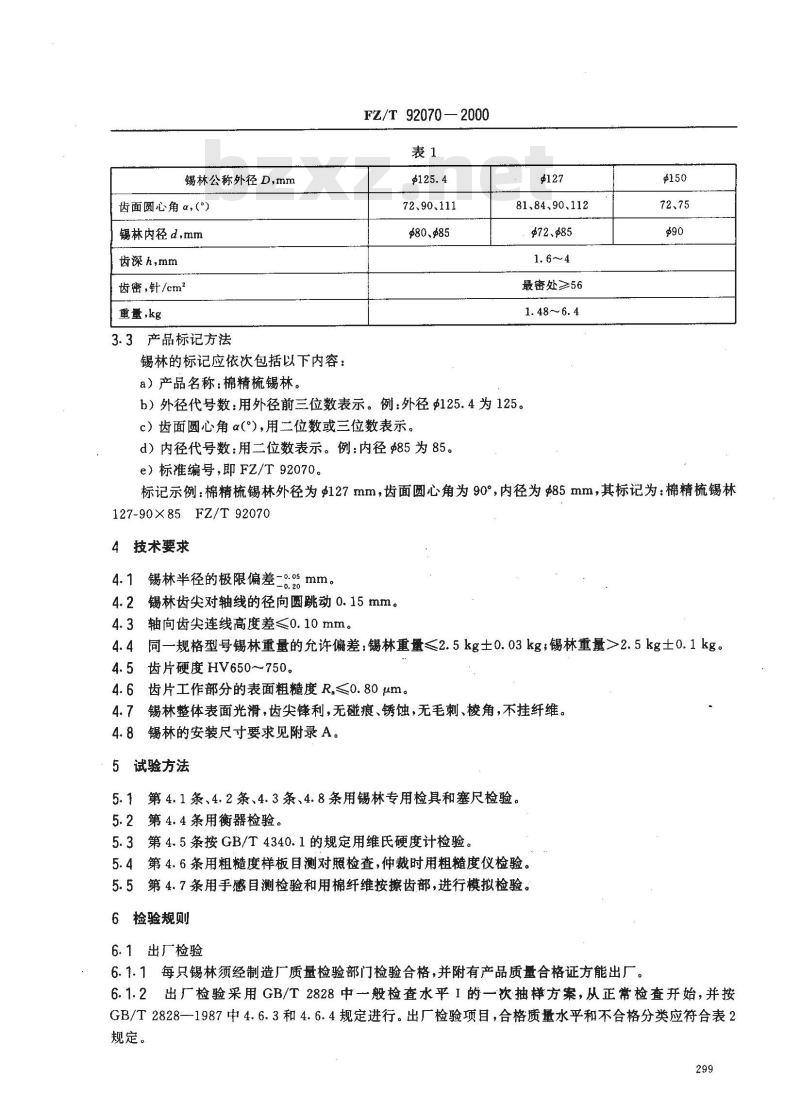

锡林公称外径D,mm
齿面圆心角α，（°）
锡林内径d，mm
齿深h，mm
齿密，针/cm2
重量，kg
3.3产品标记方法
锡林的标记应依次包括以下内容：a）产品名称：棉精梳锡林。
FZ/T92070—2000
72、90、111
$80、585
81、84、90、112
$72、585
最密处≥56
b）外径代号数：用外径前三位数表示。例：外径125.4为125。c）齿面圆心角α(°），用二位数或三位数表示。d）内径代号数：用二位数表示。例：内径$85为85。e）标准编号，即FZ/T92070。
72、75
标记示例：棉精梳锡林外径为$127mm，齿面圆心角为90°，内径为$85mm，其标记为：棉精梳锡林127-90X85FZ/T 92070
4技术要求
4.1锡林半径的极限偏差-0.05mm。4.2锡林齿尖对轴线的径向圆跳动0.15mm。4.3轴向齿尖连线高度差≤0.10mm。4.4同一规格型号锡林重量的允许偏差：锡林重量≤2.5kg士0.03kg；锡林重量>2.5kg士0.1kg。4.5齿片硬度HV650～750。
4.6齿片工作部分的表面粗糙度R,≤0.80μm。4.7锡林整体表面光滑，齿尖锋利，无碰痕、锈蚀，无毛刺、棱角，不挂纤维。4.8锡林的安装尺寸要求见附录A。：5试验方法
5.1第4.1条、4.2条、4.3条、4.8条用锡林专用检具和塞尺检验。5.2第4.4条用衡器检验。
5.3第4.5条按GB/T4340.1的规定用维氏硬度计检验。5.4第4.6条用粗糙度样板目测对照检查，仲裁时用粗糙度仪检验。5.5第4.7条用手感目测检验和用棉纤维按擦齿部，进行模拟检验。6检验规则
6.1出广检验
6.1.1每只锡林须经制造厂质量检验部门检验合格，并附有产品质量合格证方能出厂。6.1.2出厂检验采用GB/T2828中一般检查水平1的一次抽样方案，从正常检查开始，并按GB/T2828—1987中4.6.3和4.6.4规定进行。出厂检验项目，合格质量水平和不合格分类应符合表2规定。
进行。
检验项目名称
半径的极限偏差
径向圆跳动
高度差
表面粗糙度
外观质量
FZ/T 92070—2000

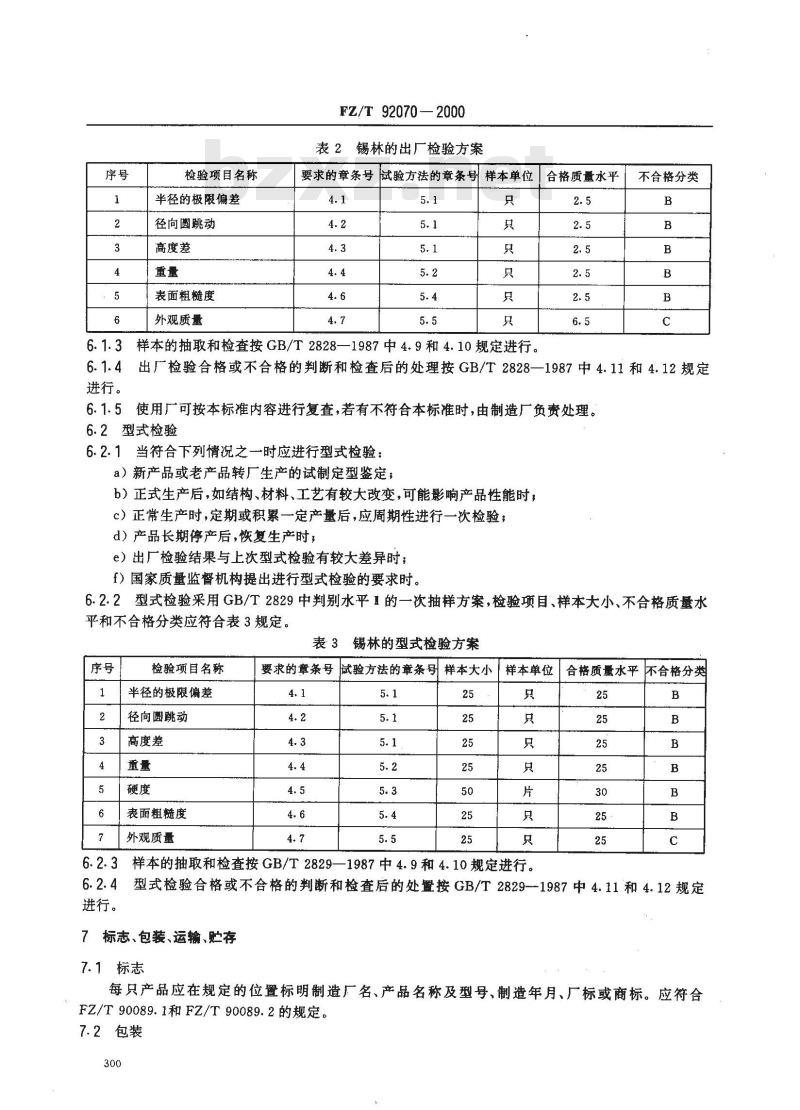

表2锡林的出厂检验方案
要求的章条号试验方法的章条号样本单位」合格质量水平4.1
样本的抽取和检查按GB/T2828—1987中4.9和4.10规定进行。2.5
不合格分类
出厂检验合格或不合格的判断和检查后的处理按GB/T2828—1987中4.11和4.12规定6.1.5使用厂可按本标准内容进行复查，若有不符合本标准时，由制造厂负责处理。6.2型式检验
6.2.1当符合下列情况之一时应进行型式检验：a）新产品或老产品转厂生产的试制定型鉴定；b）正式生产后，如结构、材料、工艺有较大改变，可能影响产品性能时，c）正常生产时，定期或积累一定产量后，应周期性进行一次检验；d）产品长期停产后，恢复生产时；e）出厂检验结果与上次型式检验有较大差异时；f）国家质量监督机构提出进行型式检验的要求时。6.2.2型式检验采用GB/T2829中判别水平1的一次抽样方案，检验项目、样本大小、不合格质量水平和不合格分类应符合表3规定。表3
锡林的型式检验方案
检验项目名称
半径的极限偏差
径向圆跳动
高度差
表面粗糙度
外观质量
要求的章条号试验方法的章条号样本大小样本单位合格质量水平不合格分类
样本的抽取和检查按GB/T2829—1987中4.9和4.10规定进行。6.2.3
进行。
型式检验合格或不合格的判断和检查后的处置按GB/T2829-1987中4.11和4.12规定7标志、包装、运输、贮存
7.1标志
每只产品应在规定的位置标明制造厂名、产品名称及型号、制造年月、厂标或商标。应符合FZ/T90089.1和FZ/T90089.2的规定。7.2包装
FZ/T92070—2000

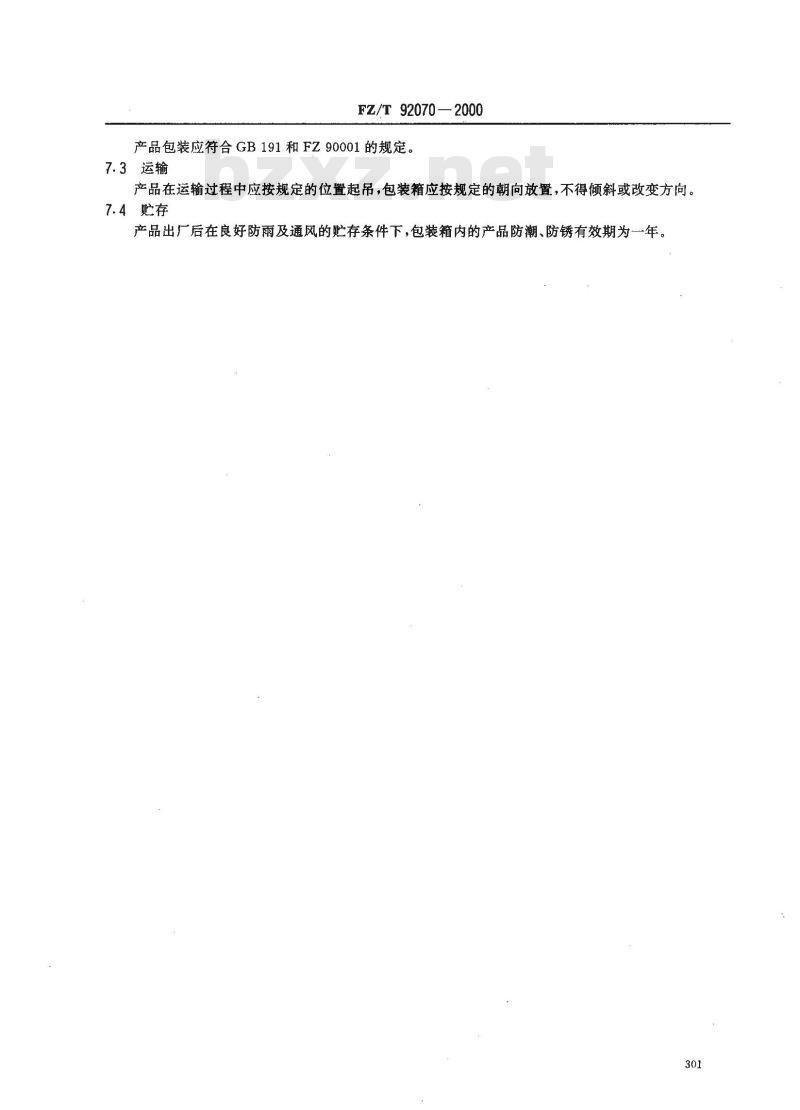

产品包装应符合GB191和FZ90001的规定。7.3运输
产品在运输过程中应按规定的位置起吊，包装箱应按规定的朝向放置，不得倾斜或改变方向。7.4贮存
产品出厂后在良好防雨及通风的贮存条件下，包装箱内的产品防潮、防锈有效期为一年。301
FZ/T 92070—2000
附录A
(标准的附录）
锡林的安装尺寸要求
锡林的安装尺寸要求应符合图1和表A1的规定。表Al
锡林代号
125-72X80
125-90X85
125-111×85免费标准下载网bzxz
127-81×72
127-84×72
127-90×72
127-90×85
127-112×85
150-72×90
150-75×90
104°±10
120°±10°
137°±10°
135°±10″
120°±10″
135°±10°
135°±10″
安装孔规格，mm
4—49沉孔15深6
4—9沉孔15深9
4沉孔15深6
4-9沉孔5深9
